Eine neu in Betrieb genommene petrochemische Pipeline erbebt heftig. Eine Hochleistungskreiselpumpe fällt katastrophal aus. Wir reißen das System ab, um es zu untersuchen. Die Grundursache ist selten ein massiver Strukturfehler. Häufiger ist der Übeltäter eine scheinbar einfache Komponente: ein falsch dimensioniertes Wegeventil. Rückschlagventile dienen als wichtige mechanische Einwegsperren. Sie ermöglichen den Fluss von Flüssigkeiten oder Gasen in eine Richtung. Sie blockieren den Rückfluss entscheidend. Diese Grundfunktion klingt einfach. Allerdings ist die interne Mechanik dieser Geräte äußerst komplex.

Das Verständnis dieser spezifischen technischen Parameter ist nicht nur eine akademische Übung. Es ist von entscheidender Bedeutung für die Aufrechterhaltung der Systemeffizienz, den Schutz teurer vorgelagerter Geräte und die Gewährleistung der Anlagensicherheit. Dieser Leitfaden entmystifiziert komplexe technische Spezifikationen. Rohrleitungsdesigner und Wartungsfachleute können diese Aufschlüsselung der wichtigsten strömungsdynamischen Kennzahlen nutzen, um fundierte, evidenzbasierte Kaufentscheidungen zu treffen.

Wichtige Erkenntnisse

  • Der Öffnungsdruck stellt den absoluten Mindestschwellenwert stromaufwärts dar, der erforderlich ist, um den internen Mechanismus zu lösen.
  • Die Richtungsausrichtung erfolgt ausschließlich in eine Richtung. Wenn Sie ein Gerät verkehrt herum installieren, wird die Leitung vollständig blockiert und schwere mechanische Schäden verursacht.
  • Unter Druckverlust versteht man den quantifizierbaren Abbau kinetischer Energie. Dies wirkt sich direkt auf die Energieeffizienz des Systems aus.
  • Genaue mathematische Berechnungen und ein gründliches Verständnis des Durchflusskoeffizienten sind unerlässlich, um Ventilklappern und Wasserschläge zu verhindern.
  • Die Auswahl der geeigneten Architektur erfordert den Ausgleich dieser Kernmetriken auf der Grundlage spezifischer Medien- und Umgebungsvariablen.

Was ist der Öffnungsdruck des Rückschlagventils?

Der Öffnungsdruck ist genau der minimale Vordruck, der erforderlich ist, um einen Ventildichtmechanismus zu öffnen. Die interne Komponente kann eine geführte Metallscheibe, eine beschwerte Kugel oder eine Klappklappe mit Scharnier sein. Unabhängig vom Design muss es eine Reihe gegensätzlicher Kräfte überwinden. Diese inhärenten Kräfte bestehen typischerweise aus der inneren Federspannung, dem physischen Gewicht des Schließelements und einem eventuell vorhandenen stromabwärtigen Gegendruck, der auf der Dichtung ruht.

Stellen Sie sich vor, Sie stoßen eine schwere, federbelastete Brandschutztür gegen einen starken Wind auf. Die genaue Kraft, die Sie aufwenden müssen, um die Tür leicht aus dem Rahmen zu drücken, ist analog zu dieser Metrik. Sobald die vorgeschaltete Flüssigkeit diesen spezifischen Schwellenwert erreicht, öffnet sich das Ventil. Genau in diesem Moment beginnt sich eine nachweisbare Strömungsmenge durch die Rohrleitung zu bewegen.

Die Angabe der richtigen Öffnungsschwelle ist ein grundlegender Schritt bei der Konstruktion robuster Rohrleitungssysteme. Wenn der angegebene Druck für den Kreislauf zu hoch ist, verfügt die Flüssigkeit einfach nicht über die kinetische Energie, die erforderlich ist, um das Ventil zu öffnen. Folglich müssen die vorgeschalteten Pumpen überlastet werden. Dies führt zu übermäßigem Energieverbrauch, örtlicher Überhitzung und schließlich zum Ausfall der Pumpe aufgrund von Totdruck.

Umgekehrt führt eine zu niedrig eingestellte Schwelle dazu, dass das Ventil überempfindlich und instabil wird. Bei geringfügigen Druckschwankungen kann es vorzeitig öffnen oder unregelmäßig flattern. Ein Ventil mit unzureichendem mechanischem Widerstand schließt möglicherweise nicht schnell genug, wenn der Vorwärtsfluss aufhört. Diese verzögerte Reaktion verfehlt das Hauptziel: die Verhinderung eines Rückflusses. Ingenieure müssen den Nennbetriebsdruck ihrer Kreisläufe bewerten. Dadurch wird sichergestellt, dass sich der Mechanismus im Normalbetrieb zuverlässig öffnet und im Leerlauf wasserdicht bleibt.

Strömungsrichtung und Dynamik verstehen

Nach mechanischer Definition sind diese Geräte streng unidirektional. Die vorgesehene Durchflussrichtung des Rückschlagventils bestimmt den einzigen sicheren Weg, den Flüssigkeiten, Gase oder Schleifmittelschlämme durch das Rohrleitungsnetz nehmen können. Ihr einziger Zweck besteht darin, die Rückwärtsbewegung zu blockieren. Die Installation einer dieser Einheiten nach hinten wirkt als undurchdringliche, dauerhafte Barriere für den beabsichtigten Durchfluss.

Um kritische Installationsfehler zu vermeiden, geben die Hersteller auf dem Außengehäuse deutlich die richtige Ausrichtung an. Normalerweise sehen Sie einen markanten Pfeil, der direkt in das Metallgehäuse eingegossen oder auf ein angebrachtes Typenschild eingestanzt ist. Das Ignorieren dieses entscheidenden Richtungsindikators hat schwerwiegende Folgen. Wenn eine riesige Industriepumpe gegen ein rückwärts installiertes Ventil aktiviert wird, kann sich die Flüssigkeit nirgendwo ausdehnen. Das daraus resultierende Deadheading-Szenario führt zu sofortigen und extremen Druckspitzen. Diese Spitzen können Rohrverbindungen gewaltsam zerreißen, Pumpendichtungen ausblasen und lebensgefährliche Sicherheitsrisiken für in der Nähe befindliche Bediener darstellen.

Das Verständnis des internen Verhaltens der Flüssigkeit ist für die Optimierung der Gesamtsystemleistung von entscheidender Bedeutung. Der dynamische Prozess beginnt in dem Moment, in dem der Knackpunkt überschritten wird. Der Druck stromaufwärts steigt über diesen anfänglichen Schwellenwert hinaus an. Der interne Mechanismus hebt sich weiter vom Sitz weg und ermöglicht so eine Erweiterung des Durchflussvolumens.

Sobald die Klappe vollständig geöffnet ist, ist die Geschwindigkeit der durch den Körper fließenden Flüssigkeit allein dafür verantwortlich, dass die innere Scheibe oder Klappe in der Schwebe bleibt. Diese Geschwindigkeit muss für eine optimale Leistung relativ stabil bleiben. Sinkt die Flüssigkeitsgeschwindigkeit unter einen kritischen Schwellenwert, kann die kinetische Energie den Mechanismus nicht mehr gegen seine Feder oder sein Schwerkraftgewicht halten. Das Ventil beginnt automatisch zu schließen, bevor sich der Durchfluss tatsächlich umkehrt. Dieser proaktive, schwerkraftunterstützte Schließvorgang ist ein wichtiges Designmerkmal. Es minimiert die zerstörerischen Stoßwellen, die mit Wasserschlägen einhergehen, drastisch.

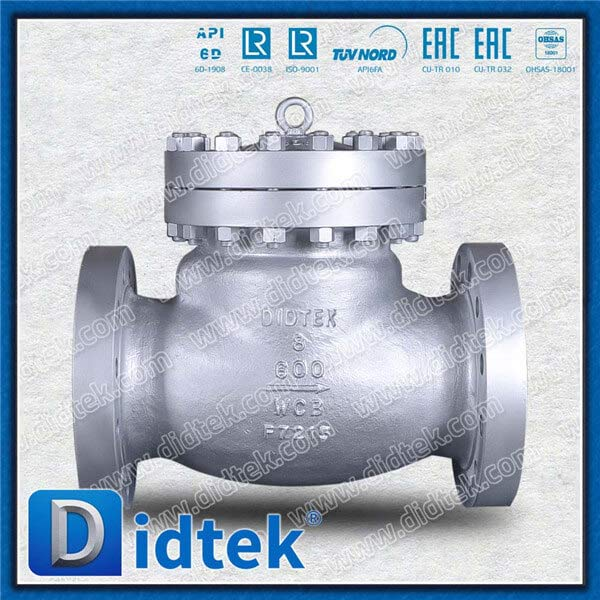

~!phoenix_varIMG3!~

Öffnungsdruck vs. Druckabfall: Hauptunterschiede

Ein häufiger Punkt für Verwirrung in der Rohrleitungstechnik ist die Unterscheidung zwischen der Kraft, die zum Öffnen eines Ventils erforderlich ist, und der Energie, die beim Durchfluss der Flüssigkeit durch das Ventil verloren geht. Beide Messgrößen umfassen Druckmessungen und haben großen Einfluss auf die Pumpendimensionierung. Sie repräsentieren jedoch völlig unterschiedliche Phasen der Flüssigkeitsbewegung.

Technisch gesehen ist der Druckabfall des Rückschlagventils die messbare Differenz des Kopfdrucks zwischen der Einlassöffnung und der Auslassöffnung, während die Flüssigkeit aktiv fließt. Selbst wenn ein Ventil in der vollständig geöffneten Position verriegelt ist, wirkt seine innere Geometrie als physische Einschränkung innerhalb der Rohrleitung.

Flüssigkeit oder Gas bewegen sich durch die Innenkonturen des Gehäuses. Es kommt zwangsläufig zu Reibung an den Metallwänden. Darüber hinaus muss die Flüssigkeit um die Scheiben-, Feder- oder Scharnierbaugruppe herummanövrieren. Dadurch entstehen chaotische Turbulenzen. Diese Kombination aus innerer Reibung, physikalischer Behinderung und turbulenten Wirbelströmen führt zu einem dauerhaften Verlust kinetischer Energie. Bis die Flüssigkeit den stromabwärtigen Anschluss verlässt, ist ihr Druck merklich gesunken.

Um die Unterscheidung einfach zu verdeutlichen: Der Öffnungsdruck ist die Energie, die erforderlich ist, um die Strömung auszulösen. Der Druckabfall ist die Energie, die während der Strömung verloren geht. Systemdesigner müssen beide Metriken berücksichtigen, um die allgemeine Rentabilität sicherzustellen. Eine Pumpe muss so dimensioniert sein, dass sie nicht nur die anfängliche Öffnungsschwelle überschreitet, sondern auch ausreichend kontinuierliche Kraft erzeugt, um den nachfolgenden Energieabbau zu überwinden.

In jüngster Zeit haben sich weltweite Industriezweige auf strengere Energieeffizienzvorschriften verlagert. Regulatorische Rahmenbedingungen erfordern nun eine konsequente Optimierung der Fluidhandhabungssysteme. Die Minimierung des Druckverlusts ist nicht mehr nur eine mechanische Vorliebe. Es handelt sich um eine strikte wirtschaftliche Notwendigkeit. Aktuelle technische Analysen zeigen, dass die Optimierung der Fluiddynamik zur Reduzierung unnötiger Druckverluste den Energieverbrauch der Pumpe jährlich um bis zu 15 Prozent senken kann. Daher gehen zukunftsorientierte Anlagenbetreiber schnell von überdimensionierten, generischen Ventilen weg und hin zu präzisionsgefertigten Lösungen, die auf minimalen Innenwiderstand zugeschnitten sind.

Grundlagen der Berechnung des Spaltdrucks und des Strömungskoeffizienten

Sich bei der Ventildimensionierung auf Vermutungen zu verlassen, führt unweigerlich zu Betriebsinstabilität. Eine genaue Berechnung des Öffnungsdrucks ist ein obligatorischer Prozess für kundenspezifische Flüssigkeitskreisläufe. Dies gilt insbesondere für vertikale Rohrverläufe, bei denen die Schwerkraft das mechanische Verhalten stark beeinflusst. Die grundlegende Physik beruht auf der Analyse der Beziehung zwischen Kraft und Oberfläche.

Zu den Hauptvariablen gehören die von der inneren Feder ausgeübte Abwärtskraft, das physikalische Gewicht der Dichtungsscheibe, die der vorgeschalteten Flüssigkeit ausgesetzte Oberfläche und etwaiger statischer Gegendruck, der auf der Oberseite der Dichtung ruht. Bei einem vertikalen Einbau muss zur Schließkraft noch das Gewicht der Flüssigkeitssäule über dem Ventil addiert werden. Die Hersteller stellen grundlegende Spezifikationen für horizontale Installationen bereit. Ingenieure müssen diese Zahlen mathematisch anpassen, um die spezifischen Gravitations- und Gegendruckvariablen ihrer einzigartigen Pipeline-Architektur zu berücksichtigen.

Um den Druckverlust im Dauerbetrieb genau vorherzusagen, verlassen sich Ingenieure auf den Durchflusskoeffizienten. Nach Branchendefinition stellt dieser Koeffizient das Wasservolumen dar, das durch ein bestimmtes Ventil fließt und dabei genau einen Druckabfall von 1 psi verursacht.

Ein höherer Koeffizientenwert weist auf ein hocheffizientes, weniger restriktives Ventil hin, das ein größeres Volumen bei minimalem Energieaufwand ermöglicht. Käufer und Systementwickler können vom Hersteller bereitgestellte Diagramme nutzen, um den genauen Energieabbau für ihre spezifischen Medien und erforderlichen Durchflussraten mathematisch vorherzusagen. Durch den Vergleich dieses berechneten Abfalls mit der Pumpenleistungskurve können Ingenieure überprüfen, ob das System reibungslos funktioniert, ohne dass es zu übermäßigen Energieverlusten kommt.

Wie unterschiedliche Ventilkonstruktionen Druck und Durchfluss beeinflussen

Die Innengeometrie eines Ventils bestimmt maßgeblich sowohl seinen Öffnungswiderstand als auch seine kontinuierliche Durchflusseffizienz. Bei der Auswahl der richtigen Architektur geht es darum, die physikalischen Eigenschaften an die spezifischen, oft harten Anforderungen der industriellen Anwendung anzupassen.

Lift-Check-Designs verfügen über einen inneren Hohlraum, der herkömmlichen Durchgangsventilen sehr ähnlich ist. Die Flüssigkeit muss in den Körper eindringen, eine scharfe Aufwärtsbewegung machen, um eine geführte Scheibe aus ihrem Sitz zu drücken, und dann eine weitere Drehung machen, um wieder auszutreten. Da der Durchfluss des Rückschlagventils diesen äußerst gewundenen Weg durchlaufen muss, weisen diese Einheiten im Vergleich zu anderen Konstruktionen im Allgemeinen einen viel höheren Druckabfall auf. Dieser restriktive Weg bringt jedoch einen großen Vorteil mit sich. Hochwertige Produkte, wie sie beispielsweise von Didtek entwickelt wurden, sorgen für eine außergewöhnlich zuverlässige und leckagefreie Abdichtung in Hochdruckumgebungen. Beim Umgang mit gefährlichem Dampf oder giftigen Gasen spezifizieren Ingenieure häufig diese Ventile, wobei sie bewusst der Dichtungsintegrität Vorrang vor der Rohströmungseffizienz geben.

In extremen Industrieumgebungen ist die Materialfestigkeit ebenso entscheidend wie die Strömungsdynamik. Geschmiedete Rückschlagventile werden aus massiven Stahlblöcken hergestellt, die einem enormen thermischen und mechanischen Druck ausgesetzt sind. Dieser Prozess führt zu einer dichten, nicht porösen Molekularstruktur. Geschmiedete Rückschlagventile von Didtek, die nach den strengen API 602-Standards gebaut sind, bewältigen stark turbulente Medien mit hoher Geschwindigkeit, ohne dass sie unter innerer Erosion oder mechanischer Ermüdung leiden. Ihr robustes Design stellt sicher, dass die Öffnungsschwelle über Tausende von anstrengenden Zyklen hinweg konstant bleibt.

Für allgemeine Flüssigkeitsanwendungen, bei denen die Minimierung des Energieverlusts das Hauptziel ist, sind Standard-Rückschlagventile die erste Wahl. Diese verfügen über eine Klappscheibe, die vollständig aus dem Strömungsweg herausschwenkt. Dies bietet einen nahezu ungehinderten, geradlinigen Durchgang für die Flüssigkeit. Didtek-Rückschlagventile aus Gussstahl verwenden hochwertige WCB-Materialien und entsprechen den API 594-Standards, was zu einem außergewöhnlich geringen Druckabfall und einer zuverlässigen Rückflussverhinderung führt.

Richtlinien zur Schaltungsplatzierung für optimale Leistung

Die physische Ausrichtung der Rohrleitung verändert die Leistung eines Ventils in der realen Welt drastisch. Bei horizontalen Linien hat die Schwerkraft einen neutralen Einfluss auf das Öffnen und Schließen der Scheibe. Dadurch kann der Öffnungsdruck vollständig durch die interne Feder oder den Scharniermechanismus gesteuert werden.

Vertikale Installationen mit Aufwärtsströmung stellen eine andere Herausforderung dar. Die Schwerkraft zieht die Scheibe ständig nach unten. Dadurch wird der erforderliche Öffnungsdruck effektiv erhöht, da die Flüssigkeit das Gewicht der internen Komponenten physisch heben muss. Umgekehrt ist die Installation einer Standard-Rückschlagklappe in einer vertikalen Leitung mit Abwärtsströmung ein katastrophaler technischer Fehler. Die Schwerkraft hält das Ventil dauerhaft geöffnet, wodurch seine Rückflussverhinderung völlig nutzlos wird.

Turbulenzen sind der ultimative Feind der Ventillebensdauer. Ein Gerät, das zu nah an einem Pumpenauslass, einem scharfen Rohrkrümmer oder einem modulierenden Steuerventil installiert ist, wird beeinträchtigt. Die turbulente, wirbelnde Flüssigkeit führt dazu, dass die innere Scheibe schnell gegen ihren Sitz flattert. Durch dieses ständige Klappern werden die Scharnierstifte beschädigt und die Sitzflächen zerstört. Ein vorzeitiger mechanischer Ausfall ist unvermeidlich.

Als bewährte Standardtechnik sollten Wegeventile mindestens fünf bis zehn Rohrdurchmesser von Turbulenzquellen entfernt installiert werden. Durch die Bereitstellung dieses geraden Rohrverlaufs kann sich das chaotische Geschwindigkeitsprofil der Flüssigkeit zu einer gleichmäßigen, laminaren Strömung stabilisieren. Dadurch wird sichergestellt, dass das Ventil ständig geöffnet bleibt und unnötiger Verschleiß minimiert wird.

Umsetzbare Auswahlkriterien für industrielle Anwendungen

Die Beschaffung der richtigen Hardware erfordert eine ganzheitliche, objektive Analyse des gesamten Rohrleitungsnetzes. Käufer sollten eine strenge Bewertungscheckliste verwenden, bevor sie eine Spezifikation festlegen.

Identifizieren Sie zunächst die Medien eindeutig. Transportiert das System ein komprimierbares Gas, eine viskose Flüssigkeit oder eine stark abrasive Aufschlämmung? Dies bestimmt die erforderlichen Gehäuse- und Verkleidungsmaterialien. Bestimmen Sie als Nächstes den genauen Öffnungsdruck, der erforderlich ist, um den Durchfluss einzuleiten, ohne die Systempumpen zu überlasten. Berechnen Sie gleichzeitig den maximal zulässigen Druckabfall, um sicherzustellen, dass die Flüssigkeit stromabwärts eine ausreichende Geschwindigkeit beibehält.

Um den Auswahlprozess zu vereinfachen, beachten Sie den folgenden technischen Vergleich:

Ventiltyp Durchflusseffizienz Druckabfall Bestes Anwendungsszenario
Rückschlagventil Sehr hoch Niedrig Allgemeine Flüssigkeitsanwendungen, Rohrleitungen, die einen minimalen Energieverlust erfordern.
Rückschlagventil anheben Mäßig Hoch Hochdruckdampf, giftige Gase, Anwendungen, die eine strikte leckagefreie Abdichtung erfordern.
Geschmiedetes Rückschlagventil Mäßig bis hoch Mäßig Extreme Industrieumgebungen, Offshore-Bohrungen, petrochemische Verarbeitung.

Das Ignorieren von Kennzahlen wie Öffnungsdruck, Richtungsausrichtung und Druckabfall führt unweigerlich zu schwerwiegender Systemineffizienz, zerstörerischem Klappern der Ventile oder katastrophalen Rückflussereignissen. Die sorgfältige Überprüfung Ihrer Systemparameter und die Durchführung der erforderlichen Berechnungen schützen Ihre Infrastruktur, senken die Energiekosten und gewährleisten einen jahrelangen zuverlässigen Betrieb.

Häufig gestellte Fragen

Kann der Öffnungsdruck eines Rückschlagventils eingestellt werden?

Es hängt ganz vom internen Design des Geräts ab. Einige federbelastete Inline-Rückschlagventile verfügen über einstellbare Mechanismen. Diese ermöglichen es dem Bediener, die innere Feder physisch zu komprimieren oder zu dekomprimieren und so den zum Öffnen erforderlichen Druck zu verändern. Herkömmliche Rückschlagklappen haben eine feste Öffnungsschwelle, die durch das physische Gewicht der Scheibe und die unveränderliche Schwerkraft bestimmt wird.

Was passiert, wenn die Durchflussrichtung meines Rückschlagventils während der Installation umgekehrt wird?

Wenn Sie ein Richtungsventil rückwärts installieren, wird der gesamte Flüssigkeitsfluss nach vorne vollständig blockiert. Die Systempumpe drückt die Flüssigkeit mit Gewalt gegen eine geschlossene, undurchdringliche Barriere, was zu einem Deadhead-Szenario führt. Dieser schnelle Druckaufbau führt zu starker Überhitzung, einem möglichen Bruch der Rohrleitungsverbindungen und katastrophalen mechanischen Schäden an den inneren Dichtungen und Laufrädern der Pumpe.

Ist Öffnungsdruck dasselbe wie Gegendruck?

Nein, es sind gegensätzliche Kräfte. Der Öffnungsdruck ist die spezifische Höhe des Vordrucks, die erforderlich ist, um das Ventil zu öffnen und den Vorwärtsfluss einzuleiten. Gegendruck ist der stromabwärtige Druck, der an der Auslassseite des Ventils anliegt und die innere Klappe aktiv zum Schließen zwingt, um einen Rückfluss zu verhindern.

Wie reduziere ich den Druckabfall des Rückschlagventils in meinem System?

Um den Energieverlust zu minimieren, wählen Sie ein Ventil mit einem höheren Durchflusskoeffizienten. Um Engpässe zu vermeiden, ist die richtige Dimensionierung des Ventils entsprechend dem Rohrdurchmesser von entscheidender Bedeutung. Durch die Wahl einer Konstruktion mit einem geraderen, weniger behinderten Strömungsweg, wie z. B. einem Rückschlagventil mit vollem Durchgang anstelle eines Rückschlagventils mit restriktivem Hub, werden interne Reibung und Turbulenzen erheblich reduziert.

Wie wirkt sich die Flüssigkeitsviskosität auf die Öffnungsschwelle aus?

Hochviskose Flüssigkeiten benötigen mehr kinetische Energie, um Bewegungen einzuleiten und aufrechtzuerhalten. Während der mechanische Öffnungsdruck des Ventils konstant bleibt, muss die Systempumpe mehr arbeiten, um sowohl den Flüssigkeitsinnenwiderstand als auch die Ventilfederspannung zu überwinden. Ingenieure müssen die Viskosität berücksichtigen, wenn sie den Gesamtdruckverlust des Systems berechnen.

Kann es zu Wasserschlägen kommen, wenn der Öffnungsdruck zu niedrig ist?

Ja. Wenn der Schwellenwert zu niedrig ist, fehlt dem internen Mechanismus der Widerstand, um schnell zu schließen, wenn der Durchfluss stoppt. Der verzögerte Verschluss ermöglicht einen kurzen Zeitraum des Rückflusses. Wenn das Ventil schließlich gegen diesen Rückstoß zuschlägt, erzeugt es eine starke hydraulische Stoßwelle, die als Wasserschlag bekannt ist und die Rohrleitungsinfrastruktur schwer beschädigen kann.

Sichern Sie Ihr System mit präzisionsgefertigten Lösungen

Die Auswahl der richtigen Richtungssteuerungskomponente ist entscheidend für die Langlebigkeit und Sicherheit Ihres industriellen Rohrleitungsnetzes. Ganz gleich, ob Ihre Anwendung den dichten Abschluss eines Hubrückschlagventils, die robuste Haltbarkeit eines geschmiedeten Rückschlagventils für extrem hohe Druckumgebungen oder den geringen Druckabfall eines Rückschlagventils aus Gussstahl erfordert, Didtek bietet branchenführende Lösungen. Entdecken Sie das gesamte Sortiment an Hochleistungsprodukten bei Didtek, um genau die Spezifikationen zu finden, die perfekt zu Ihren technischen Anforderungen passen.
