2-1/2-Zoll-Absperrschieber: Abmessungen, Druckstufen und Auswahlhilfe

Beeinträchtigen unentdeckte Systemlecks stillschweigend die Rentabilität Ihrer Anlage? Mittelgroße Isolationskomponenten dienen als kritische Gatekeeper des Pipeline-Betriebs. Doch Wartungsteams übersehen sie oft, bis es zu einer katastrophalen Panne kommt. Die Wahl des falschen Mechanismus birgt erhebliche Sicherheitsrisiken, Umweltverschmutzung und teure Ausfallzeiten. Im Gegensatz dazu eliminieren die richtige Dimensionierung und genaue Materialspezifikation diese Risiken praktisch.

In diesem umfassenden technischen Leitfaden erläutern wir die genauen Abmessungen, Druckklassen und Metallurgieoptionen. Am Ende dieses Beitrags verfügen Sie über das umsetzbare Wissen, das Sie benötigen, um eine äußerst zuverlässige Absperreinheit auszuwählen, die speziell auf Ihre Flüssigkeitskontrollumgebung zugeschnitten ist.

Wichtige Erkenntnisse

• Maßnormen: Der physische Maßstab und die Schnittstelle einer 2-1/2-Zoll-Einheit werden streng durch ASME B16.10 für Baulängenabmessungen und ASME B16.5 für Flanschspezifikationen geregelt. Dies gewährleistet eine globale Austauschbarkeit bei Anlagen-Upgrades.
• Druckklassen: Diese Rohrleitungskomponenten sind für bestimmte Druckstufen ausgelegt. Am bemerkenswertesten sind die ASME-Klassen 150, 300 und 600. Jede Klasse entspricht einem bestimmten maximal zulässigen Arbeitsdruck.
• Materialauswahl: Die Lebensdauer der Ausrüstung hängt stark von der Metallurgie ab. Optionen wie Kohlenstoffstahlguss ASTM A216 WCB, Edelstahl CF8M und geschmiedeter Stahl bestimmen die thermischen Grenzen und die chemische Beständigkeit.
• Keil- und Schafttypen: Systemdesigner müssen zwischen einer Konfiguration mit Außenschraube und Joch zur visuellen Positionsanzeige oder einem nicht steigenden Schaft für kompakte Räume wählen. Darüber hinaus müssen feste oder flexible Keile basierend auf der thermischen Varianz ausgewählt werden.
• Hauptverwendung: Diese Einheiten sind ausschließlich für die vollständig offene oder vollständig geschlossene Ein- und Aus-Isolierung konzipiert. Sie sind nicht für die Drosselung des Durchflusses ausgelegt. Eine schnelle Drosselung führt zu schwerer Kavitation und Sitzschäden.

Was ist ein 2-1/2-Zoll-Absperrschieber?

Ein 2-1/2-Zoll-Absperrventil ist ein Gerät mit linearer Bewegung, das dazu dient, den Flüssigkeitsfluss in einem Rohrleitungssystem zu ermöglichen oder zu stoppen. Die Bezeichnung 2-1/2 Zoll bezieht sich auf die Nennrohrgröße. In metrischen Systemen entspricht dies einem Nenndurchmesser von DN65. Diese mittelgroße Komponente bietet ein optimales Gleichgewicht zwischen Durchflusskapazität und Platzbedarf und ist daher unverzichtbar in der modernen industriellen Flüssigkeitskontrolle.

Der grundlegende Mechanismus besteht aus einem Gewindeschaft, der mit einem Handrad oder einem automatisierten Aktuator verbunden ist. Wenn ein Bediener das Handrad dreht, wandelt der Schaft diese Rotationskraft in eine lineare Bewegung um. Diese Aktion hebt oder senkt ein keilförmiges Tor. In der vollständig geöffneten Position versinkt das Tor vollständig in der Motorhaube. Dadurch bleibt der Strömungsweg völlig frei. Dies führt zu einem minimalen Druckabfall und verhindert Turbulenzen, was eine äußerst vorteilhafte Eigenschaft für die Aufrechterhaltung der Gesamteffizienz der Rohrleitung ist.

Stellen Sie sich eine kommunale Hochdruckwasserleitung oder eine geschäftige chemische Verarbeitungsanlage vor. In diesen Szenarien ist es von entscheidender Bedeutung, bestimmte Pipeline-Segmente für routinemäßige Wartungsarbeiten zu isolieren, ohne die gesamte Anlage herunterzufahren. Außendiensttechniker nutzen diese industriellen Absperrschieber häufig in Öl- und Gasraffinerien, kommerziellen Kühlwassersystemen und Stromerzeugungsanlagen, wo robuste, leckagefreie Absperrfunktionen zwingend erforderlich sind.

Standardabmessungen eines 2 1/2-Absperrschiebers

Bei der Erstellung von Rohrleitungsplänen sind genaue Maßangaben nicht verhandelbar. Eine Nichtübereinstimmung des physikalischen Maßstabs kann zu starker Rohrbeanspruchung, mechanischer Fehlausrichtung und schließlich zu strukturellem Versagen auf dem Anlagenboden führen.

Face-to-Face-Abmessungen

Das Baulängenmaß gibt den genauen Abstand zwischen den Einlass- und Auslassflanschflächen an. Diese nach ASME B16.10 standardisierte Messung stellt sicher, dass Ventile verschiedener Hersteller nahtlos ausgetauscht werden können. Beim Austausch einer alten Einheit müssen Sie die bestehende Rohrleitungsanordnung nicht ändern.

Hinweis: Die Abmessungen gelten für Flansch- und Stumpfschweißende-Konfigurationen. Überprüfen Sie vor der Fertigung immer die genauen Maße anhand der technischen Zeichnungen des Herstellers.

Flanschabmessungen ASME B16.5

Bei Flanschendverbindungen müssen der Außendurchmesser, der Lochkreisdurchmesser und die Bohrschablonen strikt den ASME B16.5-Standards entsprechen. Dadurch ist eine einwandfreie Verschraubung des Gerätes mit den angrenzenden Rohrflanschen gewährleistet. Eine perfekte Übereinstimmung sorgt für eine sichere, auslaufsichere Abdichtung unter extremem Druck.

Gesamtgröße und Gewicht

Die Gesamthöhe variiert je nach internem Stieldesign erheblich. Ein Modell mit Außengewinde und Joch erfordert einen erheblichen Freiraum über dem Kopf, da der Schaft während des Betriebs physisch über das Handrad hinausragt. Im Gegensatz dazu behält ein nicht steigender Vorbau eine statische Höhe bei. Dies macht es zur idealen Wahl für unterirdische Installationen oder beengte vertikale Rohrgestelle.

Darüber hinaus korreliert das Gewicht direkt mit der Materialdichte und der Druckklassendicke. Eine standardmäßige 2-1/2-Zoll-Einheit aus Gusseisen der Klasse 150 könnte etwa 45 Pfund wiegen. Allerdings kann eine Gussstahlvariante der Klasse 600 aufgrund der dickeren Gehäusewände, die zur Aufnahme von Hochdruckdampf oder Kohlenwasserstoffen erforderlich sind, leicht über 100 Pfund wiegen.

Druckwerte und Temperaturgrenzen

Das Verständnis der Druck- und Temperaturschwellen ist eine grundlegende Sicherheitsanforderung. Wenn ein System seine Nenngrenzen überschreitet, besteht die Gefahr eines katastrophalen mechanischen Versagens und schwerwiegender Umweltgefahren.

ASME-Druckklassen

In nordamerikanischen Ingenieurspraktiken werden Isolationsgeräte nach ASME-Druckklassen kategorisiert. Bei einem 2-1/2-Zoll-Gerät gibt die Klasse den maximal zulässigen stoßfreien Druck an, dem das Gehäuse bei Umgebungstemperaturen zwischen -20 und 100 Grad Fahrenheit standhalten kann.

• Klasse 150: Typischerweise ausgelegt für 285 psi bei Umgebungstemperatur für Kohlenstoffstahl. Ideal für Niederdruck-Wasser-, Luft- und Dampfsysteme.
• Klasse 300: Ausgelegt für ca. 740 psi bei Umgebungstemperatur. Wird häufig in der industriellen chemischen Verarbeitung und bei Midstream-Ölanwendungen eingesetzt.
• Klasse 600: Ausgelegt für bis zu 1.480 psi. Speziell für Hochdruck-Öl- und Gaspipelines sowie Dampfleitungen zur Stromerzeugung entwickelt.
• Klasse 800: Wird normalerweise mit kompakten Schmiedestahlkonstruktionen in Verbindung gebracht, die für 1.975 psi ausgelegt sind und in Umgebungen mit extrem hohem Druck und kleinem Durchmesser eingesetzt werden.

Metrische Druckwerte

Bei internationalen Projekten, die europäische oder ISO-Normen einhalten, wird die Druckkapazität in Nominaldruck ausgedrückt, der den maximalen Druck in bar bei Raumtemperatur angibt. PN10 und PN16 entsprechen in etwa der Klasse 150, die in kommerziellen Anwendungen weit verbreitet ist. Mittlerweile ist PN40 mit der Klasse 300 vergleichbar und wird in schwereren Industrieumgebungen eingesetzt, die eine robuste Eindämmung erfordern.

Druck-Temperatur-Bewertungen

Gemäß ASME B16.34 ist die Druckkapazität eines Ventils umgekehrt proportional zur Temperatur des flüssigen Mediums. Mit steigender Temperatur nimmt die Zugfestigkeit des Metalls ab, wodurch der maximale sichere Arbeitsdruck sinkt. Beispielsweise sinkt bei einem Ventil der Klasse 150 aus Kohlenstoffstahl, das für 285 psi bei 100 Grad Fahrenheit ausgelegt ist, der maximal zulässige Druck auf etwa 170 psi, wenn die Medientemperatur 500 Grad Fahrenheit erreicht. Um einen sicheren Betrieb unter thermischen Spitzenbedingungen zu gewährleisten, müssen Ingenieure immer spezifische Druck-Temperatur-Bewertungstabellen für die genaue Materialqualität heranziehen.

Materialoptionen für 2-1/2-Zoll-Absperrschieber

Die strukturelle Integrität und chemische Kompatibilität jedes Flüssigkeitskontrollmechanismus wird durch seine Metallurgie bestimmt. Die Auswahl des richtigen Materials verhindert vorzeitigen Verschleiß, galvanische Korrosion und plötzliche mechanische Ausfälle.

Edelstahl

Edelstahlsorten, hauptsächlich ASTM A351 CF8 und CF8M, bieten eine außergewöhnliche Beständigkeit gegen Oxidation und chemische Angriffe. Der Zusatz von Molybdän zu CF8M erhöht die Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridreichen Umgebungen erheblich. Sie sind die Standardwahl für die Lebensmittel- und Getränkeverarbeitung, die pharmazeutische Herstellung und stark korrosive Säurelinien, bei denen die Reinheit der Flüssigkeit von größter Bedeutung ist.

Insbesondere für hochviskose Flüssigkeiten wie flüssigen Asphalt oder schwere Harze, die bei Raumtemperatur aushärten, empfehlen Ingenieure häufig einen Absperrschieber mit Wärmemantel aus Edelstahl . Dieses spezielle Design ermöglicht die Zirkulation von Dampf oder heißem Öl um das Ventilgehäuse, wodurch die Medientemperatur aufrechterhalten und interne Verstopfungen verhindert werden.

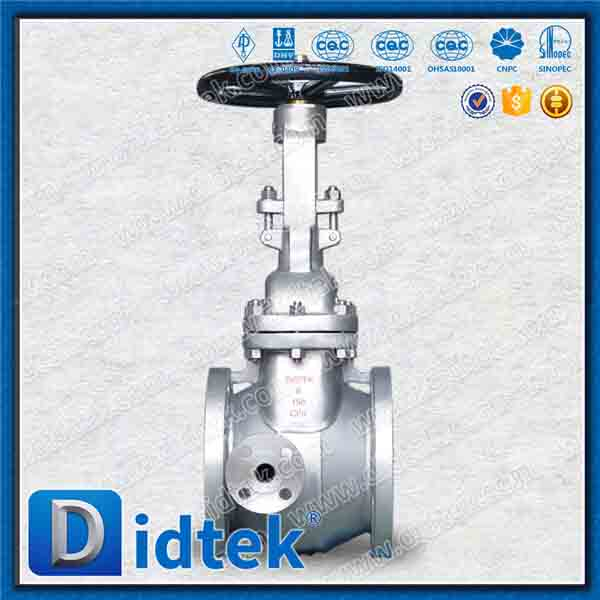

Kohlenstoffgussstahl und geschmiedeter Stahl

Gegossener Kohlenstoffstahl, insbesondere ASTM A216 WCB, fungiert als Arbeitspferd der Petrochemie- und Raffinerieindustrie. Es bietet eine hohe Zugfestigkeit und hervorragende Leistung in Umgebungen mit hohen Temperaturen von bis zu 800 Grad Fahrenheit. Für Anwendungen, die eine höhere Strukturdichte und Beständigkeit gegen starke Temperaturschocks erfordern, wird geschmiedeter Kohlenstoffstahl ASTM A105 bevorzugt.

Gusseisen und duktiles Eisen

Gusseisen ASTM A126 und Sphäroguss ASTM A536 sind äußerst kostengünstige Materialien, die für nicht korrosive Niederdruckanwendungen bevorzugt werden. Sphäroguss bietet im Vergleich zu Standard-Grauguss eine überlegene Schlagfestigkeit und Flexibilität. Diese Materialien dominieren die kommunale Wasserverteilung, das Abwassermanagement und kommerzielle Kaltwassernetze.

Wichtige zu berücksichtigende Designvarianten

Über die Abmessungen und die Metallurgie hinaus bestimmt die innere Geometrie die Leistungsmerkmale und die Eignung für bestimmte Betriebsumgebungen.

Steigender Stamm im Vergleich zu nicht steigendem Stamm

Bei einer Konfiguration mit Außenschraube und Joch befinden sich die Schaftgewinde außerhalb des Gehäuses und sind so vom flüssigen Medium isoliert. Wenn sich das Handrad dreht, hebt sich der Schaft und bietet eine klare visuelle Anzeige des Ventilstatus. Diese Ausführung ist in Brandschutzanlagen zwingend erforderlich. Im Gegensatz dazu weist ein nicht steigender Schaft Gewindegänge auf, die der Flüssigkeit ausgesetzt sind. Das Tor bewegt sich am Vorbau nach oben, ohne dass sich der Vorbau selbst vertikal bewegt, was es für Installationen mit strengen vertikalen Platzbeschränkungen unerlässlich macht.

Solider Keil versus flexibler Keil

Ein solider Keil ist ein einzelnes, starres Metallstück, das robuste Einfachheit bietet. Obwohl es sehr langlebig ist, ist es anfällig für thermische Bindung. Hierbei handelt es sich um ein Phänomen, bei dem hohe Temperaturschwankungen dazu führen, dass sich der Körper um den Keil herum zusammenzieht, wodurch ein Öffnen nahezu unmöglich wird. Um dem entgegenzuwirken, wird ein flexibler Keil mit einer umlaufenden Nut bearbeitet, die den Sitzflächen eine leichte unabhängige Bewegung ermöglicht. Diese Flexibilität gleicht Wärmeausdehnungen und Rohrleitungsverzerrungen aus.

Nachgiebig sitzend versus metallisch sitzend

Bei einer elastischen Sitzkonstruktion ist der Keil vollständig in einem Elastomer wie EPDM oder NBR-Gummi eingekapselt. Im geschlossenen Zustand drückt das Gummi gegen die flache Unterseite des Gehäuses und sorgt so für eine perfekte, blasendichte Abdichtung, ideal für sauberes Wasser. Das Design mit Metallsitz zeichnet sich durch einen präzisionsgefertigten Metall-auf-Metall-Kontakt aus. Obwohl es möglicherweise keine absolut blasendichte Abdichtung bietet, ist es für Hochtemperaturmedien, Dampf und abrasive Flüssigkeiten, die Gummi schnell zerstören würden, zwingend erforderlich.

Endanschlüsse für einen 2 1/2-Absperrschieber

Die Integrationsmethode beeinflusst die Installationszeit, die Wartungszugänglichkeit und die gesamte Leckintegrität des Systems.

Flanschenden

Flanschverbindungen sind die am weitesten verbreitete Endart für mittelgroße Industriekomponenten. Sie verfügen über einen flachen oder erhöhten Rand, der mit einem passenden Rohrflansch verschraubt ist und zwischen denen eine Dichtung zusammengepresst ist. Dies ermöglicht eine schnelle Installation und eine einfache Demontage für Wartungszwecke, ohne das Rohr zu durchtrennen. Sie sind nach Gesichtstypen kategorisiert, z. B. „Raised Face“ für den standardmäßigen industriellen Einsatz und „Ring-Type Joint“ für Hochdruck-Erdölanwendungen.

Muffenschweißen und Stumpfschweißen

Schweißverbindungen bieten ein Höchstmaß an struktureller Integrität und leckagefreier Leistung. Bei einer Muffenschweißung wird das Rohr vor dem Kehlschweißen in einen vertieften Bereich eingeführt. Bei einer Stumpfnaht werden die Enden entsprechend der Rohrdicke abgeschrägt und eine vollständige Durchschweißung durchgeführt. Stumpfschweißverbindungen sind in Umgebungen mit hohem Druck und hoher Temperatur wie der Stromerzeugung nicht verhandelbar.

Branchentrends: Die Entwicklung der Ventiltechnologie mittlerer Größe

Aktuelle Marktanalysen zu Flüssigkeitskontrollsystemen zeigen einen spürbaren Wandel in der Art und Weise, wie Einrichtungen mittelgroße Isolationskomponenten beschaffen und einsetzen. Strengere Umweltvorschriften, insbesondere in Bezug auf diffuse Emissionen aus Industrieanlagen, halten Manager davon ab, veraltete Verpackungsdesigns zu verwenden. Heutzutage besteht eine steigende Nachfrage nach Geräten, die nach strengen Emissionsstandards wie API 624 und ISO 15848-1 zertifiziert sind. Die Anlagen rüsten ihre 2-1/2-Zoll-Leitungen aktiv auf Graphit-basierte, vorgespannte Packungssysteme um, die praktisch keine Leckage flüchtiger organischer Verbindungen garantieren.

Darüber hinaus entwickelt sich die Integration von Sensoren für das industrielle Internet der Dinge von einem Luxus zu einer Grundanforderung in kritischen Sektoren. Während ein standardmäßiges manuelles Handrad nach wie vor das Rückgrat der Rohrleitungsisolierung darstellt, rüsten zukunftsorientierte Betreiber diese Komponenten zunehmend mit intelligenten elektrischen Aktuatoren und akustischen Überwachungsgeräten nach. Dieser proaktive Ansatz ermöglicht es Wartungsteams, Mikrolecks oder thermische Bindungen zu erkennen, lange bevor sie zu großflächigen Ausfällen eskalieren, und so letztendlich die Gesamtlebenszykluskosten der Infrastruktur zu optimieren.

Schritt-für-Schritt-Anleitung zur Auswahl: So wählen Sie das richtige Ventil aus

Die Auswahl der richtigen Einheit erfordert eine gründliche Bewertung der Betriebsbasis Ihrer Pipeline. Vermutungen führen oft zu strukturellem Versagen oder chemischem Abbau. Um dies zu verhindern, sollten Beschaffungsteams mit einem zuverlässigen Ventilhersteller zusammenarbeiten , um die technischen Spezifikationen an die Projektanforderungen anzupassen. Befolgen Sie diesen strategischen Rahmen:

Identifizieren Sie die Medieneigenschaften

Die physikalischen und chemischen Eigenschaften der Flüssigkeit bestimmen das erforderliche Gehäusematerial und die Sitzkonfiguration. Für saubere Flüssigkeiten wie kommunales Wasser sorgt ein Sphärogussgehäuse mit einem elastischen Sitzkeil für eine kostengünstige Abdichtung. Aggressive Lösungsmittel erfordern jedoch hochwertigen Edelstahl, um innere Lochfraßbildung zu verhindern, während Hochtemperaturdampf Kohlenstoffstahl mit einer Metall-auf-Metall-Stellite-Aufpanzerung erfordert.

Bestimmen Sie Systemdruck und -temperatur

Ordnen Sie den maximalen Betriebsdruck und die maximale Temperatur Ihres Systems den ASME B16.34-Bewertungstabellen zu. Wenn Ihr System bei Umgebungstemperatur mit 250 psi betrieben wird, ist ein Gerät der Klasse 150 ausreichend. Wenn das gleiche System jedoch auf 600 Grad Fahrenheit ansteigt, sinkt der zulässige Arbeitsdruck erheblich, was eine Aufrüstung auf Klasse 300 erforderlich macht, um einen sicheren Betriebsspielraum aufrechtzuerhalten.

Bewerten Sie räumliche Einschränkungen und Betätigung

Messen Sie den physischen Installationsbereich. Wenn der Freiraum über Kopf eingeschränkt ist, wählen Sie ein Design mit nicht steigendem Schaft aus. Wenn für Sicherheitsprotokolle eine visuelle Überprüfung des Ventilzustands aus der Ferne erforderlich ist, entscheiden Sie sich für eine Konfiguration mit Außenschraube und Joch.

Überprüfen Sie Industriestandards und Zertifizierungen

Stellen Sie sicher, dass die von Ihnen ausgewählte Ausrüstung den obligatorischen Projektzertifizierungen entspricht. Öl- und Gasanwendungen erfordern in der Regel die Einhaltung von API 600 oder API 602, während kommunale Wasserprojekte AWWA C509- oder C515-Zertifizierungen erfordern. NACE MR0175 ist für Sauergasumgebungen, die Schwefelwasserstoff enthalten, obligatorisch, um Spannungsrisse durch Sulfid zu verhindern.

Best Practices für Installation und Wartung

Selbst die hochwertigste Ausrüstung wird vorzeitig ausfallen, wenn sie unsachgemäßen Installationstechniken oder vernachlässigten Wartungsplänen ausgesetzt wird.

Vor der Installation muss das Rohrleitungssystem gründlich gespült werden. Schweißschlacke, Rost und Bauschutt, die sich beim ersten Schließvorgang zwischen Keil und Sitz festsetzen, führen zu bleibenden Riefen und sofortiger Leckage. Achten Sie beim Verschrauben einer Flanschverbindung stets darauf, dass die angrenzenden Rohrflansche perfekt ausgerichtet sind. Verwenden Sie niemals den schweren Eisenkörper, um falsch ausgerichtete Rohre zusammenzuziehen, da dies zu starker Biegebeanspruchung führt. Schrauben sollten mit einem kalibrierten Drehmomentschlüssel gleichmäßig und sternförmig angezogen werden, um eine gleichmäßige Kompression der Dichtung zu gewährleisten.

Aus Wartungssicht verlängert die routinemäßige Pflege die Betriebsdauer. Der Gewindeschaft eines Steigrohrmodells sollte regelmäßig gereinigt und mit Hochtemperatur-Industriefett geschmiert werden. Bediener müssen die Stopfbuchse regelmäßig überprüfen. Wenn geringfügige Undichtigkeiten festgestellt werden, ziehen Sie die Stopfbuchsmuttern schrittweise fest. Zu starkes Anziehen erhöht die Reibung, wodurch sich das Handrad nur schwer drehen lässt und der Packungsverschleiß beschleunigt wird. Schließlich sollten Einheiten, die längere Zeit in einer statischen Position bleiben, mindestens alle zwei Jahre vollständig geschlossen und geöffnet werden, um zu verhindern, dass der Keil aufgrund von Ablagerungen festsitzt.

Abschluss

Die Auswahl der richtigen 2-1/2-Zoll-Isoliereinheit ist ein entscheidender Schritt zur Gewährleistung der langfristigen Systemsicherheit und -effizienz. Sie müssen die Druckklasse, die Metallurgie und das Schaftdesign sorgfältig auf Ihre spezifische Flüssigkeitsanwendung abstimmen. Überprüfen Sie immer die standardmäßigen Baulängen, bevor Sie mit der Herstellung Ihrer Rohrleitungen beginnen, um kostspielige Verzögerungen bei der Installation zu vermeiden.

Durch die Investition in hochwertige Komponenten, die nach strengen API- und ASME-Standards hergestellt werden, und die Einhaltung strenger Wartungsprotokolle verlängern Sie die Lebensdauer Ihrer industriellen Infrastruktur erheblich. Wenn in Ihrer Anlage wiederkehrende Leckagen auftreten oder Sie eine umfassende Systemmodernisierung planen, wenden Sie sich bitte an einen Ventilspezialisten für ein umfassendes technisches Audit und maßgeschneiderte Beschaffungslösungen, die auf Ihre Anlage zugeschnitten sind.

FAQ

Kann ich einen 2-1/2-Zoll-Absperrschieber zur Drosselung des Durchflusses verwenden?

Nein, diese Geräte sind ausschließlich für vollständig offene oder vollständig geschlossene Isolationszwecke konzipiert. Der Versuch, sie zum Drosseln oder Regulieren des Durchflusses zu verwenden, drückt Hochgeschwindigkeitsflüssigkeit gegen einen teilweise abgesenkten Keil. Dies führt schnell zu starken Vibrationen, Kavitation und Drahtzieherosion auf den Sitzflächen. Innerhalb kürzester Zeit verliert das Gerät seine Dichtigkeit vollständig. Geben Sie für die Durchflussmodulation stattdessen ein Durchgangsventil oder ein Regelventil an.

Wie groß ist die Baulänge eines 2-1/2-Zoll-Flanschschiebers der Klasse 150?

Gemäß den strengen Fertigungstoleranzen gemäß ASME B16.10 beträgt die standardmäßige Baulänge eines Flanschventils der Klasse 150 mit einer Nennrohrgröße von 2 1/2 Zoll typischerweise 7,50 Zoll oder 190,5 mm. Dieses Maß gilt speziell für Flansche mit erhöhter und flacher Fläche. Bevor Sie Rohrspulen herstellen, sollten Sie immer die genauen Konstruktionszeichnungen des Herstellers mit Querverweisen vergleichen.

Was bedeutet DN65 in Bezug auf einen 2 1/2-Absperrschieber?

DN steht für Diamètre Nominal, die metrische Bezeichnung, die hauptsächlich in europäischen und internationalen Rohrleitungsnormen wie ISO und DIN verwendet wird. DN65 ist das genaue metrische Äquivalent einer Rohrnenngröße von 2 1/2 Zoll. Beim weltweiten Kauf passt eine DN65-Einheit zu einem 2-1/2-Zoll-Rohr. Sie müssen jedoch dennoch überprüfen, ob die Flanschbohrstandards mit Ihrer vorhandenen Infrastruktur übereinstimmen.

Woher weiß ich, ob ich einen Absperrschieber mit elastischem oder metallischem Sitz benötige?

Die Wahl hängt ganz vom Fluidmedium und der Betriebstemperatur ab. Bei den Konstruktionen mit elastischem Sitz kommt ein vollständig in Gummi eingekapselter Keil zum Einsatz. Sie sind die Standardwahl für sauberes Wasser und Druckluft unter 180 Grad Fahrenheit, da der Gummi komprimiert wird, um eine einwandfreie Abdichtung zu gewährleisten. Metallsitzende Designs verfügen über präzisionsgefertigte Stahl- oder Bronzeringe. Sie sind bei hohen Temperaturen, Dampf, Kohlenwasserstoffen und abrasiven Flüssigkeiten zwingend erforderlich, da diese leicht schmelzen oder eine Gummidichtung zerreißen würden.

Wie hoch ist der Durchflusskoeffizient Cv für einen 2-1/2-Zoll-Absperrschieber?

Der Durchflusskoeffizient, bekannt als Cv, misst das Wasservolumen in Gallonen pro Minute, das bei einem Druckabfall von 1 psi durch ein vollständig geöffnetes Ventil fließt. Bei einem standardmäßigen 2-1/2-Zoll-Absperrschieber mit vollem Durchgang liegt der Cv-Wert typischerweise zwischen 280 und 320. Dieser außergewöhnlich hohe Koeffizient spiegelt den ungehinderten Strömungsweg der Konstruktion wider und macht ihn äußerst effizient zur Minimierung von Druckverlusten in Rohrleitungsnetzen.

Wie oft sollte ein 2-1/2-Zoll-Industrieschieber ausgetauscht werden?

Die Lebensdauer einer industriellen Isoliereinheit hängt stark von der Betriebsumgebung, der Korrosivität der Medien und der Wartungshäufigkeit ab. In sauberen kommunalen Wassersystemen kann eine hochwertige Einheit aus Sphäroguss 20 bis 30 Jahre halten. Bei rauen chemischen Prozessen oder Hochtemperatur-Dampfanwendungen müssen interne Komponenten jedoch möglicherweise alle 5 bis 10 Jahre erneuert oder vollständig ausgetauscht werden. Das regelmäßige Durchführen von Zyklen und das Neupacken der Schaftstopfbuchse verlängert die Funktionslebensdauer des Geräts erheblich.
