2-1/2-Zoll-Rückschlagventil: Typen, Abmessungen, Durchfluss und Auswahlhilfe

Ein einziger Rückfluss kann teure Kreiselpumpen sofort ruinieren. Dieser mechanische Schock führt zu katastrophalen Systemausfällen. Anlagen verlieren oft jedes Jahr Tausende von Dollar durch unerwartete Ausfallzeiten und schnelle Pipeline-Reparaturen. Die Auswahl der richtigen Ventilgröße und internen Architektur geht über die einfache Einhaltung von Vorschriften hinaus. Es dient als kritische Verteidigungslinie für Ihre gesamte Rohrleitungsinfrastruktur.

Das 2-1/2-Zoll-Rückschlagventil zeichnet sich als äußerst vielseitige und standardisierte Komponente aus, die in einer Vielzahl von Schwerindustrien eingesetzt wird. Von industriellen Wasseraufbereitungsanlagen und kommerziellen HVAC-Kühlkreisläufen bis hin zu kommunalen Sanitäranlagen und petrochemischen Raffinerien schließt diese spezielle Größe perfekt die Lücke zwischen leichten kommerziellen und schweren industriellen Anwendungen. In diesem umfassenden technischen Leitfaden werden wir die komplizierten technischen Details untersuchen, die für eine fundierte Kaufentscheidung erforderlich sind. Insbesondere werden wir uns mit den verschiedenen Strukturdesigns, den genauen Abmessungen der Bauflächen, den Durchflusseigenschaften und der entscheidenden Rolle der metallurgischen Auswahl befassen.

Wenn wir uns die aktuellen Trends bei der Flüssigkeitskontrolle ansehen, sehen wir einen massiven Wandel in der Branche hin zu Energieoptimierung und strikter ESG-Konformität. Moderne Rohrleitungsbauer sind nicht mehr nur auf der Suche nach einer grundlegenden Rückflussverhinderung. Sie erfordern minimale Druckverluste und optimierte Durchflusskoeffizienten, um den Energieverbrauch der Pumpe langfristig zu senken. Die Auswahl eines hocheffizienten 2,5-Zoll-Ventils wirkt sich direkt auf den CO2-Fußabdruck und die Betriebskosten einer Anlage aus. Marktdaten deuten darauf hin, dass Anlagen, die auf Innenventilprofile mit geringem Widerstand umrüsten, eine messbare Senkung der jährlichen Stromkosten verzeichnen.

Wichtige Erkenntnisse

• Unübertroffene Vielseitigkeit: Diese spezielle Ventilgröße ist in mehreren Konfigurationen erhältlich. Zu den Optionen gehören traditionelle Schwenk-, federbelastete und platzsparende Doppelplatten-Designs. Dadurch lässt sich das Gerät hervorragend sowohl an horizontale als auch an vertikale Rohrleitungsausrichtungen anpassen.
• Optimierte Strömungseffizienz: Das Erfassen von Kennzahlen zur Fluiddynamik wie dem Öffnungsdruck und dem Strömungskoeffizienten ist von entscheidender Bedeutung. Diese Berechnungen tragen dazu bei, Druckverluste zu minimieren und den langfristigen Energieverbrauch der Pumpe zu senken.
• Materialfragen: Die Betriebslebensdauer und die chemische Verträglichkeit Ihres Vermögenswerts werden durch die Wahl der Gehäuse- und Sitzmaterialien bestimmt. Die Optionen reichen von robustem Edelstahl und Sphäroguss bis hin zu korrosionsbeständigem PVC.
• Richtige Dimensionierung und Passform: Während die Nennrohrgröße standardmäßig 2,5 Zoll (DN65) beträgt, variiert der physische Platzbedarf bei der Installation erheblich. Ihre Wahl zwischen Flansch-, Wafer- oder Gewindeverbindungsstandards bestimmt den benötigten Platz.

Was ist ein 2,5-Zoll-Rückschlagventil und wie funktioniert es?

Ein 2-1/2-Zoll-Rückschlagventil ist eine unidirektionale, selbstautomatische mechanische Sicherung, die speziell für Rohrleitungsnetze mit einem Nenndurchmesser von 2,5 Zoll entwickelt wurde. Im Gegensatz zu herkömmlichen Absperr- oder Kugelventilen, bei denen ein Techniker ein Handrad drehen oder sich auf externe pneumatische Aktuatoren verlassen muss, basiert ein Rückschlagventil vollständig auf der internen Fluiddynamik der Rohrleitung. Sein grundlegender Zweck ist einfach, aber entscheidend. Es lässt Flüssigkeiten – ob flüssig oder gasförmig – ungehindert in eine Vorwärtsrichtung fließen und schließt sich automatisch, um jeglichen Rückfluss zu blockieren. Diese Maßnahme schützt empfindliche vorgeschaltete Geräte wie Zentrifugalkompressoren und Dosiergeräte vor dem schweren hydraulischen Schock des Rückflusses.

Die Betriebsmechanik ist stark auf kinetische Energie angewiesen. Wenn die Strömungsgeschwindigkeit stromaufwärts einen vorgegebenen Schwellenwert erreicht, zwingt der Druck den internen Verschlussmechanismus – sei es eine Scheibe, eine Klappe oder Doppelplatten – zum Lösen. Dadurch wird der 2,5-Zoll-Anschluss geöffnet. Im Gegensatz dazu reagiert das System sofort, sobald der Vorwärtsfluss nachlässt oder versucht, sich umzukehren. Schwerkraft, Systemgegendruck oder eine kalibrierte mechanische Feder drücken das Verschlusselement zurück gegen den Ventilsitz. Dadurch entsteht eine undurchlässige, blasendichte Abdichtung.

In realen Feldanwendungen ist diese spezielle Ventilgröße allgegenwärtig. Sie finden es häufig bei der Sicherung von Filterkreisläufen in gewerblichen Schwimmbädern und bei der Regulierung der Speisewasserleitungen von Industriekesseln. Darüber hinaus verwaltet es kommunale Abwasserhebeanlagen und hält den Druck in Hochkühlturmsystemen konstant.

Gängige Arten von 2-1/2-Zoll-Rückschlagventilen

Die Auswahl der richtigen internen Architektur für Ihre Pipeline ist für die Systemstabilität von größter Bedeutung. Unterschiedliche mechanische Konstruktionen reagieren individuell auf Strömungsgeschwindigkeit, Einbauwinkel und den physikalischen Zustand der Medien.

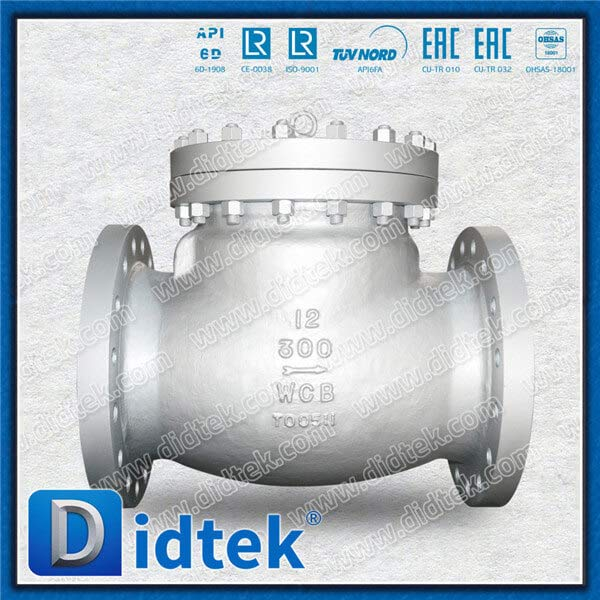

Design des Rückschlagventils

Die Rückschlagklappe ist nach wie vor eine der traditionellsten und am weitesten verbreiteten Konstruktionen in der Flüssigkeitskontrolltechnik. Es verfügt über eine schwenkbare Prallscheibe, die vollständig aus dem Strömungsweg schwenkt, wenn Flüssigkeit durch die Rohrleitung strömt. Da der interne Anschluss praktisch frei ist, bietet dieses Design mit vollem Anschluss einen minimalen Strömungswiderstand. Dies führt zu einem außergewöhnlich geringen Druckabfall.

Diese Konfiguration eignet sich hervorragend für Umgebungen mit niedriger Geschwindigkeit, in denen die Strömung relativ konstant und nicht pulsierend bleibt. Beispielsweise bietet eine WCB-Rückschlagklappe aus Gussstahl, die nach strengen API 594-Standards entwickelt wurde, eine robuste Haltbarkeit für Hochdruckdampfleitungen. Da die Erzielung einer dichten Abdichtung stark von der Schwerkraft und dem Flüssigkeitsgegendruck abhängt, wird dieser Typ unbedingt für horizontale Rohrleitungen empfohlen. Während es technisch gesehen in vertikalen Leitungen funktionieren kann, in denen die Strömung nach oben verläuft, ist die Installation in einer vertikalen Abwärtsströmung ein schwerwiegender technischer Fehler. Die Schwerkraft hält die Klappe dauerhaft offen, wodurch das Gerät völlig unbrauchbar wird.

Federbelastete und Inline-Konfigurationen

Die federbelastete Variante wird oft als geräuschloses Ventil oder Düsenrückschlagventil bezeichnet und verfügt über eine zentrale Scheibe, die von einem Präzisionsschaft geführt wird. Diese Scheibe wird von einer kalibrierten Druckfeder unterstützt. Wenn der Flüssigkeitsdruck die Federspannung erfolgreich überwindet, drückt die Scheibe zurück, um den Durchfluss zu ermöglichen. Darüber hinaus drückt die Feder die Scheibe in dem Moment, in dem die Vorwärtsgeschwindigkeit abnimmt, in ihre Sitzposition zurück. Dies geschieht Sekundenbruchteile, bevor die Flüssigkeit ihre Richtung physikalisch umkehren kann.

Dieser schnell reagierende Verschlussmechanismus ist der branchenweit beste Schutz gegen Wasserschläge. Ein Wasserschlag ist eine zerstörerische hydraulische Stoßwelle, die durch plötzliches Zuschlagen von Ventilen verursacht wird. Da die mechanische Feder das Schließen unabhängig von der Schwerkraft unterstützt, bietet dieser Ventiltyp eine unglaubliche Installationsflexibilität. Es funktioniert einwandfrei in horizontaler, vertikaler und sogar anspruchsvoller vertikaler Abwärtsausrichtung.

Doppelplatten-Wafer-Stil

Das Doppelplatten-Rückschlagventil besteht aus zwei halbkreisförmigen Platten, die an einem zentralen vertikalen Stift befestigt sind. Diese Platten werden durch hochbelastbare Torsionsfedern geschlossen gehalten. Wenn der Vorwärtsstrom in die Öffnung eintritt, falten sich die Platten wie Schmetterlingsflügel nach innen. Bei Beendigung des Durchflusses schließen die Torsionsfedern die Platten schnell zu. Dadurch wird ein Rückfluss verhindert, bevor er überhaupt beginnt.

Der größte Vorteil des Dual-Plate-Designs ist sein äußerst kompaktes und leichtes Profil. Da es genau zwischen zwei vorhandene Rohrflansche passt, spart es wertvollen Installationsraum. Außerdem wird die strukturelle Belastung des Rohrleitungsgerüsts drastisch reduziert. Dies macht es zu einer idealen Lösung für beengte Maschinenräume, Offshore-Plattformen und dichte Industriekufen.

Kernvergleichstabelle für 2,5-Zoll-Ventile

Abmessungen und Anschlussnormen

Für Rohrleitungsbauer und Maschinenbauingenieure ist Maßgenauigkeit nicht verhandelbar. Ein Ersatzventil muss sich einwandfrei in die bestehende Infrastruktur einfügen. Dies erfordert die strikte Einhaltung internationaler Flansch- und Gewindestandards.

Flanschenden: Schwere Industrieanwendungen basieren überwiegend auf Flanschverbindungen. Bei einem 2,5-Zoll-Ventil entsprechen diese Flansche normalerweise den ASME- und ANSI B16.5-Standards. Zur Veranschaulichung: Ein Flansch der ANSI-Klasse 150 für ein 2,5-Zoll-Rohr verfügt über vier Schraubenlöcher, die auf einem 5,5-Zoll-Lochkreis angeordnet sind. Im Gegensatz dazu erfordert ein Flansch der Klasse 300 mit höherem Druck acht Schraubenlöcher. Flanschenden sorgen für robuste, leckagefreie Verbindungen, die Umgebungen mit starken Vibrationen standhalten.

Wafer-Stil: Wie bereits bei der Doppelplattenkonstruktion erwähnt, haben Wafer-Ventile keine eigenen hervorstehenden Flanschenden. Stattdessen wird der gesamte Ventilkörper mit langen Gewindebolzen fest zwischen zwei vorhandenen Rohrflanschen geklemmt. Durch diese Designphilosophie werden die Einbaumaße und das Gesamtgewicht deutlich reduziert.

Gewinde- und Muffenschweißverbindungen: Gewindeverbindungen, bekannt als National Pipe Thread, gehören zum Standard in gewerblichen Sanitäranlagen, HVAC-Schleifen und PVC-Systemen. Mittlerweile sind Muffenschweißverbindungen Hochdruck- oder hochgiftigen Umgebungen vorbehalten. In diesen Fällen ist eine dauerhafte, verschmolzene Verbindung erforderlich, um alle potenziellen Leckpfade zu beseitigen.

Strömungseigenschaften: Druckabfall und Öffnungsdruck

Die Integration einer neuen Komponente in eine Rohrleitung verändert die interne Strömungsdynamik. Ingenieure müssen sorgfältig berechnen, wie sich ein Ventil auf die Gesamtdurchflussrate und den Energiebedarf der Pumpe auswirkt, um das Systemgleichgewicht aufrechtzuerhalten.

Der Cracking-Druck ist definiert als der genaue minimale Flüssigkeitsdruck stromaufwärts, der erforderlich ist, um den Innenwiderstand zu überwinden. Dieser Widerstand kann Reibung, Schwerkraft oder Federspannung sein. Durch die Überwindung wird die Scheibe gerade so weit aus dem Sitz gebracht, dass ein messbarer Durchfluss möglich ist. Ein standardmäßiges 2-1/2-Zoll-Rückschlagventil zeichnet sich durch einen außergewöhnlich niedrigen Öffnungsdruck aus, der oft unter 0,5 psi liegt. Umgekehrt erfordern federbelastete Varianten höhere Öffnungsdrücke. Diese liegen normalerweise zwischen 0,5 psi und 2,0 psi und hängen stark von der Steifigkeit der inneren Feder ab.

Der Durchflusskoeffizient oder Cv ist ein standardisierter empirischer Wert. Es stellt das Wasservolumen bei 60 °F dar, das durch ein Ventil fließt und dabei einen Druckabfall von genau 1 psi verursacht. Ein höherer Cv weist auf eine bessere Strömungseffizienz und einen geringeren Widerstand hin. Ein 2,5-Zoll-Rückschlagventil liefert im Allgemeinen einen hohen Cv, da sich die Klappe vollständig aus dem Flüssigkeitsweg bewegt. Im Vergleich dazu ergibt ein federbelastetes Rückschlagventil einen niedrigeren Cv. Der zentrale Schaft und der Federmechanismus verbleiben direkt im Strömungsstrom und erzeugen geringfügige Turbulenzen.

Materialauswahl für Ihr Bauteil

Die Anpassung der metallurgischen oder polymeren Konstruktion des Ventils an die Fluidmedien, den Betriebsdruck und die Umgebungstemperatur ist von größter Bedeutung. Dies verhindert vorzeitige Ausfälle und gewährleistet die Sicherheit am Standort.

Für raue Industrieumgebungen, die durch hohen Druck und extreme Temperaturschwankungen gekennzeichnet sind, sind Metalllegierungen der unbestrittene Standard. Kohlenstoffstahl – insbesondere ASTM A216 WCB – bietet eine enorme Zugfestigkeit. Dadurch ist es ideal für Hochdruckdampfleitungen und Ölraffinerien. Allerdings fehlt ihm die natürliche Rostbeständigkeit. Edelstahl wie ASTM A351 CF8M oder 316SS ist mit Chrom und Molybdän verstärkt. Es bietet eine beispiellose Korrosionsbeständigkeit. Es ist die erste Wahl für aggressive chemische Prozesse, salzhaltige Meeresumgebungen und sterile Anwendungen in Lebensmittelqualität.

Bei der Ausstattung allgemeiner Versorgungsanwendungen bieten Gehäuse auf Eisenbasis eine robuste und kostengünstige Lösung. Gusseisen wie ASTM A126 wird häufig in kommerziellen HLK-Systemen und standardmäßigen kommunalen Wassernetzen verwendet. Sphäroguss geht noch einen Schritt weiter. Seine kugelförmige Graphitmikrostruktur verleiht ihm eine überragende Elastizität und Zugfestigkeit. Dadurch ist Sphäroguss äußerst widerstandsfähig gegen mechanische Stöße und thermische Belastungen.

Thermoplastische Rückschlagventile sind unverzichtbar beim Umgang mit aggressiven Säuren oder bei strengen Budgetbeschränkungen bei niedrigeren Temperaturen. Ein 2-1/2-Zoll-PVC-Rückschlagventil ist unglaublich leicht und völlig immun gegen galvanische Korrosion. CPVC bietet eine ähnliche chemische Beständigkeit, kann jedoch höheren Temperaturen von bis zu 200 °F standhalten.

Der Sitzmechanismus bestimmt die Abschaltklassifizierung. Weichsitze aus Elastomeren wie EPDM, NBR oder Teflon sorgen für eine blasendichte Abdichtung. Das bedeutet absolut keine Leckage. Andererseits zerkleinern stark abrasive Schlämme oder extreme Temperaturen über 400 °F weiche Elastomere. In diesen Szenarien sind präzisionsgefertigte Metall-auf-Metall-Sitze erforderlich, die oft mit Stellite gehärtet werden. Wenn Sie sicherstellen, dass Ihre Komponenten von einem zuverlässigen Partner hergestellt werden , ist gewährleistet, dass die metallurgische Integrität und die Sitzprüfung den strengen Anforderungen der API 598-Protokolle entsprechen.

Umfassender Auswahlleitfaden: Umsetzbare Schritte

Die Beschaffung des idealen Ventils erfordert einen methodischen Engineering-Ansatz. Käufer sollten diesen Bewertungsrahmen befolgen, um kostspielige Spezifikationsfehler vor Ort zu vermeiden.

Schritt 1: Analysieren Sie die flüssigen Medien. Bewerten Sie den physikalischen Zustand und die chemische Zusammensetzung der Flüssigkeit. Sauberes, aufbereitetes Wasser passt perfekt zu Standard-Eisenkörpern und EPDM-Sitzen. Im Gegensatz dazu erfordern stark korrosive Säuren Edelstahl- oder PVC-Gehäuse mit PTFE-Sitzen. Wenn das Medium abrasive Feststoffpartikel enthält, vermeiden Sie federbelastete Ausführungen, die blockieren können. Entscheiden Sie sich stattdessen für eine Rückschlagklappe mit Metallsitz.

Schritt 2: Überprüfen Sie die Druck- und Temperaturgrenzen. Ermitteln Sie den maximalen Grunddruck und mögliche Druckspitzen im System. Stellen Sie sicher, dass die ausgewählte Einheit strikt den entsprechenden ASME- und ANSI-Druck-Temperatur-Einstufungen entspricht, z. B. Klasse 150 oder Klasse 300. Belasten Sie weiche Sitzmaterialien niemals über ihre zertifizierten thermischen Grenzen hinaus.

Schritt 3: Bestätigen Sie die Installationsausrichtung. Interne Klappen reagieren sehr empfindlich auf die Schwerkraft. Bei horizontalen Rohrverläufen funktioniert nahezu jedes Design einwandfrei. Für vertikale Leitungen mit Aufwärtsströmung sind federbelastete oder Doppelplattenventile sehr effektiv. Verwenden Sie für Abwärtsströmungen immer speziell kalibrierte federunterstützte Ventile, um zu verhindern, dass die Scheibe offen hängt.

Schritt 4: Platzbeschränkungen messen. Bewerten Sie den verfügbaren Platzbedarf im Maschinenraum. Wenn genügend Platz vorhanden ist und die Minimierung des Druckabfalls das Hauptziel ist, ist ein Flansch-Schwenkdämpfer angebracht. Wenn der Installationsbereich sehr begrenzt ist, ist ein Doppelplatten-Rückschlagventil in Zwischenflanschausführung die bessere Wahl.

Best Practices für Installation und Wartung

Selbst die am präzisesten konstruierte Komponente wird schlechter funktionieren, wenn sie willkürlich installiert wird. Die ordnungsgemäße Ausführung verlängert den Lebenszyklus des Vermögenswerts erheblich.

Die strategische Platzierung innerhalb des Rohrleitungsnetzes ist von entscheidender Bedeutung. Eine stark turbulente Strömung führt dazu, dass die innere Scheibe heftig flattert. Dies führt zu einem vorzeitigen Verschleiß des Scharnierbolzens. Als Faustregel gilt: Installieren Sie das Gerät in einem Mindestabstand von dem Fünffachen des Nennrohrdurchmessers stromabwärts von Pumpen, Bögen oder Reduzierstücken. Bei einer 2,5-Zoll-Rohrleitung bedeutet dies genau 12,5 Zoll gerades Rohr.

Außendiensttechniker stellen häufig fest, dass Pumpen aufgrund einer rückwärts gerichteten Installation sofort tot sind. Überprüfen Sie immer den direkt auf dem Ventilgehäuse eingegossenen Durchflussrichtungspfeil. Verwenden Sie beim Festziehen von Flanschverbindungen ein standardmäßiges Stern- oder Kreuzverschraubungsmuster. Wenn Sie eine Seite zu fest anziehen, kann die Dichtung zerdrücken und zu Undichtigkeiten nach außen führen.

Obwohl diese Einheiten automatisch arbeiten, müssen sie regelmäßig überwacht werden. Erstellen Sie einen Routineinspektionsplan, um auf ungewöhnliche Geräusche zu achten. Ein kontinuierliches, hörbares Klappergeräusch weist in der Regel darauf hin, dass das Ventil für den aktuellen Durchfluss überdimensioniert ist. Wenn ein Gerät den Rückfluss nicht zurückhalten kann, sind mineralische Ablagerungen oder im Sitzbereich eingeschlossene Ablagerungen die häufigste Ursache. Durch das Isolieren der Leitung, das Entfernen der Haube und das manuelle Spülen des Sitzes wird häufig eine blasendichte Abdichtung wiederhergestellt, ohne dass eine vollständige Abschaltung der Rohrleitung erforderlich ist.

Abschluss

Die Wahl des richtigen 2-1/2-Zoll-Rückschlagventils ist ein grundlegender Schritt zur Gewährleistung langfristiger Systemsicherheit und Betriebseffizienz. Durch die sorgfältige Abstimmung des Strukturdesigns, der Materialzusammensetzung und der Durchflussspezifikationen auf Ihre individuellen Rohrleitungsbedingungen verhindern Sie aktiv kostspielige Geräteschäden und unnötigen Energieaufwand.

Wenn Sie diese technischen Spezifikationen gleich beim ersten Mal richtig einhalten, verlängern Sie die Gesamtlebensdauer Ihrer Infrastruktur und halten die Wartungsbudgets fest im Griff. Wenn Sie Unterstützung bei der individuellen Dimensionierung, Überprüfung der Druckklasse oder detaillierte technische Zeichnungen benötigen, wenden Sie sich noch heute an unser Engineering-Team. Wir ermutigen Beschaffungsmanager und Rohrleitungsbauer, die gesamte Palette industrieller Lösungen zu erkunden , um genau die Lösung für Ihre anspruchsvollen Anwendungen zu finden.

Häufig gestellte Fragen

Kann ein 2-1/2-Zoll-Rückschlagventil vertikal installiert werden?

Ja, es kann vertikal installiert werden, aber der Erfolg hängt vollständig von der Innenkonstruktion und der Strömungsrichtung ab. Für vertikale Leitungen, in denen Flüssigkeit nach oben fließt, sind federbelastete Inline- und Doppelplatten-Rückschlagventile eine ausgezeichnete Wahl. Die interne Feder unterstützt die Schwerkraft beim schnellen Schließen des Ventils. Herkömmliche Schaukelkonstruktionen können auch bei Aufwärtsströmungen funktionieren, wenn auch weniger effizient. Bei vertikalen Leitungen mit Abwärtsströmung versagen jedoch Standardkonfigurationen, da die Schwerkraft die Scheibe öffnet. Für Abwärtsströmungsanwendungen müssen Sie eine speziell kalibrierte federunterstützte Einheit angeben.

Was ist die Standardbaulänge eines 2,5-Zoll-Flanschventils?

Die Face-to-Face-Dimension ist nicht universell. Sie richtet sich strikt nach der Konstruktionsnorm und der Druckklasse. Gemäß den ASME B16.10-Standards misst beispielsweise eine Flanschrückschlagklappe der Klasse 150 in der Regel durchgehend 8,50 Zoll. Ein Gerät der Klasse 300 mit genau demselben Nenndurchmesser misst 11,50 Zoll. Ventile im Wafer-Stil, die der API 594 unterliegen, haben deutlich kürzere Profile, oft etwa 2,38 Zoll. Ingenieure müssen immer die zertifizierten technischen Datenblätter des Herstellers konsultieren, bevor sie Rohrleitungslayouts endgültig festlegen.

Wie kann ich Wasserschläge in einer 2,5-Zoll-Rohrleitung stoppen?

Ein Wasserschlag tritt auf, wenn eine Flüssigkeit in Bewegung gezwungen wird, abrupt anzuhalten, wodurch eine zerstörerische Druckstoßwelle durch die Rohre gesendet wird. In Systemen, die standardmäßige Schwenkkonstruktionen verwenden, schlägt die Scheibe häufig einen Bruchteil einer Sekunde zu, nachdem der Rückfluss bereits begonnen hat. Das verstärkt den Schock. Die effektivste technische Lösung besteht darin, das herkömmliche Schwenkventil durch ein geräuschloses federbelastetes Rückschlagventil zu ersetzen. Die interne Feder zwingt die Scheibe dazu, genau in dem Moment zu schließen, in dem die Vorwärtsströmungsgeschwindigkeit Null erreicht, und verhindert so den Rückfluss, der den heftigen Knalleffekt verursacht.

Was ist der Unterschied zwischen einem Rückschlagventil und einem Rückflussverhinderer?

Obwohl beide Geräte den Rückfluss verhindern, unterscheiden sie sich grundlegend in ihrer Komplexität und regulatorischen Anwendung. Ein Rückschlagventil ist eine einzelne, eigenständige mechanische Komponente, die dazu dient, die Strömungsrichtung aufrechtzuerhalten und bestimmte Geräte, wie z. B. eine Pumpe, innerhalb eines geschlossenen Industriekreislaufs zu schützen. Im Gegensatz dazu ist ein Rückflussverhinderer eine komplexe, prüfbare mechanische Baugruppe, die häufig mehrere Rückschlagventile, Überdruckventile und Prüfhähne enthält. Rückflussverhinderer sind in den kommunalen Gesundheitsvorschriften gesetzlich vorgeschrieben, um die öffentliche Trinkwasserversorgung vor gefährlichen Verunreinigungen zu schützen.

Wie testet man ein 2-1/2-Zoll-Rückschlagventil auf interne Lecks?

Bei der Prüfung auf interne Sitzlecks wird in der Regel das Ventil innerhalb der Rohrleitung isoliert und ein Gegendruck angelegt. Ingenieure schließen nachgeschaltete Absperrventile und überwachen vorgeschaltete Druckmessgeräte. Wenn der Vordruck ansteigt, während die Abwärtsseite unter Druck steht, rutscht Flüssigkeit am Innensitz vorbei. In Produktionsanlagen werden diese Einheiten strengen API 598-Tests unterzogen, bei denen hydrostatischer Druck auf die stromabwärtige Seite ausgeübt und die zulässigen Leckraten tropfenweise gemessen werden.

Wie hoch ist die erwartete Lebensdauer eines industriellen 2,5-Zoll-Rückschlagventils?

Die Lebensdauer hängt stark von den Fluidmedien, der Taktfrequenz und der Materialauswahl ab. Bei Reinwasseranwendungen mit stabiler Strömungsdynamik kann eine hochwertige Einheit aus Gusseisen oder Edelstahl problemlos 10 bis 15 Jahre halten. In stark abrasiven Schlammleitungen oder Systemen, die unter starken Wasserschlägen leiden, können sich die inneren Scharnierstifte und Sitzflächen jedoch bereits nach wenigen Jahren abnutzen. Regelmäßige Wartung und die Sicherstellung, dass das Ventil für den Durchflusskoeffizienten richtig dimensioniert ist, sind die besten Möglichkeiten, seine Langlebigkeit zu maximieren.
