2500LB geschmiedeter Kugelhahn für Wassereinspritzung: Hochdrucklösung

Wassereinspritz- und Enhanced Oil Recovery (EOR)-Systeme arbeiten unter brutalen Bedingungen. Sie vereinen extremen Druck, kontinuierliche Zyklen und stark korrosive Medien in einer rauen Umgebung. Sie benötigen Geräte, die speziell für die kompromisslose Bewältigung dieser sich verstärkenden Kräfte entwickelt wurden.

Standard- oder Gussventile versagen zwangsläufig unter der enormen mechanischen Belastung von Anwendungen der Klasse 2500. Bei Bedienern kommt es häufig zu Undichtigkeiten aufgrund der Körperporosität, einer schnellen Verformung des Sitzes und gefährlichen Ausbrüchen des Schafts. Diese strukturellen Mängel unterbrechen die Produktion sofort und führen zu erheblichen Sicherheitsrisiken vor Ort.

Ein unter Hochdruck geschmiedeter Kugelhahn bietet die grundlegende strukturelle Integrität, die für diese Umgebungen erforderlich ist. Wir werden untersuchen, warum präzisionsgefertigte Dichtungsmechanismen und geschmiedete Gehäuse obligatorisch sind. Sie erfahren, wie Sie Zapfenkonstruktionen, fortschrittliche technische Polymere und wichtige Compliance-Standards richtig bewerten.

Wichtige Erkenntnisse

• Materialintegrität: Geschmiedeter Stahl (A105 oder F316) ist für 2500LB-Anwendungen nicht verhandelbar, um die mit Gusskörpern verbundenen Mikroporositätsrisiken auszuschließen.
• Dichtungstechnologie: Bei Drücken der ASME-Klasse 2500 versagen Standard-PTFE-Sitze; Technische Kunststoffe wie PEEK oder Metall-auf-Metall-Dichtungen sind obligatorisch.
• Strukturdesign: Zapfenmontierte, dreiteilige Konstruktionen mit RTJ-Flanschen (Ring Type Joint) sind entscheidend für die Aufnahme von Schubkräften und die Vermeidung diffuser Emissionen.
• Konformität: Die nachweisbare API 6D- und ASME B16.34-Konformität, unterstützt durch strenge hydrostatische und pneumatische Tests, ist der wichtigste Maßstab für die Auswahl von Anbietern.

Die technischen Realitäten der Auswahl von EOR und Wassereinspritzventilen

Der Erfolg bei EOR hängt von hochspezifischen Systemkriterien ab. Sie müssen über alle Pipeline-Segmente hinweg eine leckagefreie Isolierung erreichen. Die Ausrüstung muss Hochgeschwindigkeitspartikeln wie Sand und Sedimenten im Förderwasser aktiv widerstehen. Das System muss außerdem immun gegen heftige Druckstöße beim Pumpenstart sein.

Warum ist das Fälschen Pflicht? Ein 2500LB-Kugelhahn bewältigt Umgebungsbetriebsdrücke von etwa 6000 PSI. Gusskörper enthalten durch den Abkühlungsprozess inhärente Mikroporositäten. Diese winzigen inneren Hohlräume werden bei extremer hydraulischer Belastung zu katastrophalen Fehlerstellen. Geschmiedeter Stahl bietet eine unübertroffene metallurgische Dichte. Der schwere Schmiedeprozess richtet die Kornstruktur des Metalls aus. Es verhindert Gehäusebrüche bei plötzlichen hydraulischen Stößen und extremen Zyklen.

Ein Ventilausfall zieht schwerwiegende Betriebsstrafen nach sich. Ein beschädigtes Ventil stoppt die Injektionsraten sofort. Wenn giftige Medien austreten, entstehen erhebliche Gefahren für die Umwelt. Nach jedem Blowout-Vorfall kommt es zu schwerwiegenden Betriebsausfällen. Während sie auf Ersatz warten, erleiden die Betreiber täglich massive Produktionsausfälle. Wir müssen die Komponentenauswahl als strenges Sicherheitsmandat und nicht als einfache Kaufentscheidung betrachten.

Kritische Bewertungsdimensionen: Struktur- und Dichtungskomponenten

Wir müssen die Kernstrukturkomponenten vor der Installation bewerten. Die Wahl zwischen zapfengelagerter und schwimmender Ausführung ist denkbar einfach. Schwimmende Kugelhähne sind bei dieser extremen Druckstufe grundsätzlich nicht geeignet. Die hydraulische Schubkraft drückt die Kugel direkt in den stromabwärtigen Sitz. Bei 6000 PSI ist diese Kraft einfach zu groß. Es zerdrückt Standardsitze sofort und verriegelt das Ventil.

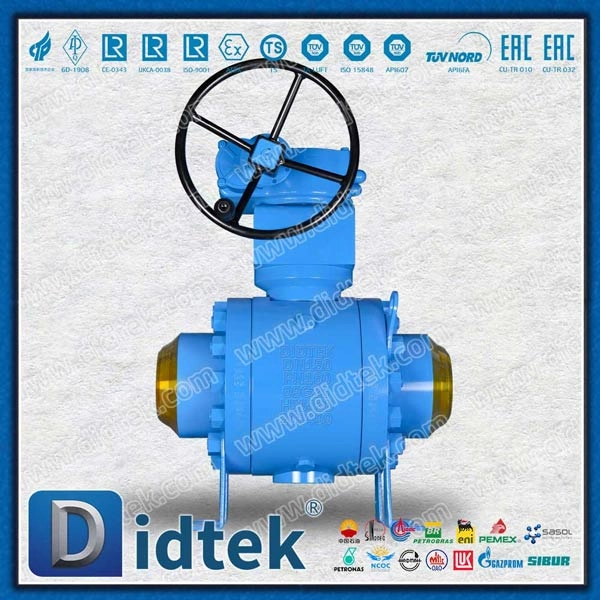

Durch die Zapfenmontage wird diese enorme Schublast vollständig verlagert. Die oberen und unteren Zapfenblöcke übertragen die hydraulische Kraft direkt auf den massiven geschmiedeten Ventilkörper. Dieser Mechanismus schützt die weichen Sitze vor mechanischer Quetschung. Es gewährleistet einen reibungslosen Betrieb bei maximalem Differenzdruck. Um sicher zu funktionieren, ist ein Ventil der ASME-Klasse 2500 vollständig auf diese spezielle Lastverteilung angewiesen.

Dichtungsmaterialien bestimmen die langfristige Zuverlässigkeit. Standard-PTFE leidet unter extremer Belastung unter starker plastischer Verformung. Die enormen hydraulischen Kräfte führen dazu, dass PTFE aus den Dichtungstaschen herausquillt. PEEK bietet eine deutlich höhere mechanische Festigkeit. Es widersteht der Extrusion und sorgt für eine zuverlässige Abdichtung. PEEK verhindert außerdem eine explosionsartige Dekompression beim Umgang mit flüchtigen Medien.

Vergleichstabelle für Dichtungsmaterialien

Verbindungstypen erfordern eine gleichwertige Prüfung. Für stark vibrierende Rohrleitungen müssen Sie Ring Type Joint (RTJ)-Flansche spezifizieren. RF-Flansche (Raised Face) basieren auf Flachdichtungen. Diese Dichtungen platzen bei einem Druck von 6000 PSI leicht heraus. RTJ-Flansche verwenden einen massiven Metallring. Dieser Ring wird direkt in eine bearbeitete Nut komprimiert. Es bildet eine sichere, auslaufsichere Metall-auf-Metall-Dichtung.

Materialauswahl für korrosive Hochdruckumgebungen

Die Wahl zwischen Kohlenstoffstahl (A105) und Edelstahl (F316) bestimmt die Langlebigkeit des Systems. Sie müssen diese Entscheidung ausschließlich auf der chemischen Zusammensetzung der Injektionsflüssigkeit basieren. Durch den Salzgehalt und den H2S-Gehalt werden Grundmetalle schnell abgebaut. Kohlenstoffstahl eignet sich hervorragend für aufbereitetes, nicht korrosives Wasser. Edelstahl ist unbedingt erforderlich, wenn Chloride oder aggressive Chemikalien vorhanden sind.

Stark korrosive EOR-Anwendungen erfordern eine zusätzliche strukturelle Verteidigung. Um gefährdete Bereiche zu schützen, sind häufig Verkleidungen oder Schweißüberzüge erforderlich. Ingenieure spezifizieren Inconel 625 für Dichtungstaschen und Ringnuten. Es verhindert lokale Lochfraßbildung dort, wo die Dichtungen sitzen. Diese interne Überlagerung verlängert die Lebensdauer eines EOR-Kugelhahns erheblich. Es bietet erstklassige Korrosionsbeständigkeit ohne die Kosten eines völlig exotischen Massivkörpers.

Die Einhaltung von NACE MR0175 ist für saure Serviceumgebungen obligatorisch. Diese Norm schreibt strenge Härtekontrollen für die gesamte Baugruppe vor. Schwefelwasserstoff (H2S) greift Hartmetalle an und verursacht schnelle Sulfid-Spannungsrisse (SSC). Die Kugel-, Schaft- und Gehäusematerialien müssen unter bestimmten Rockwell-Härtewerten bleiben. Diese genauen Härtegrade müssen wir in der ersten Beschaffungsphase überprüfen.

Leistungsüberprüfung: API 6D- und ASME-Klasse 2500-Standards

Regulatorische Grundlagen definieren die Sicherheit in Hochdruck-Rohrleitungssystemen. Jeder Kugelhahn aus geschmiedetem Stahl muss spezifische, strenge Prüfanforderungen bestehen. API 6D regelt die Spezifikationen für Hochleistungs-Rohrleitungsventile. API 598 schreibt tägliche Ventilinspektions- und Testroutinen vor. ASME B16.34 legt strenge Druck-Temperatur-Bewertungen basierend auf Wandstärke und Materialstärke fest.

Käufer müssen die FAT-Berichte (Factory Acceptance Testing) genau prüfen. Wir empfehlen dringend, vor dem Versand spezifische Nachweise anzufordern:

1. Testet den geschmiedeten Körper beim 1,5-fachen des maximalen Nennarbeitsdrucks, um sicherzustellen, dass das Gehäuse keine Lecks aufweist .
2. Niederdruck-Luftsitztests: Überprüft die Integrität der PEEK-Dichtungen bei niedrigen Drücken, die bekanntermaßen schwieriger abzudichten sind als bei hohen Drücken.
3. Drehmomenttest unter maximalem Differenzdruck: Beweist, dass der Aktuator die Kugel tatsächlich drehen kann, wenn der volle Rohrleitungsdruck gegen eine Seite drückt.

Durch die Rückverfolgbarkeit werden Materialherkunft und -qualität nachgewiesen. Sie müssen unbedingt Materialtestberichte (MTRs) für jedes druckführende Teil einfordern. Hier ist eine Zertifizierung nach EN 10204 3.1 oder 3.2 unerlässlich. Es überprüft die genaue chemische Zusammensetzung, Streckgrenze und den Wärmebehandlungsprozess des rohen Schmiedestahls. Ohne Rückverfolgbarkeit riskieren Sie den Einbau minderwertiger gefälschter Metalle.

Implementierungsrisiken und Auswahllogik

Die Größe der Anschlüsse beeinflusst die Strömungsdynamik der Flüssigkeit erheblich. Sie müssen sich bewusst zwischen Vollbohrungs- und reduzierter Bohrungskonfiguration entscheiden. Vollständige Portdesigns passen perfekt zum Innendurchmesser der Rohrleitung. Sie minimieren den Druckabfall im gesamten System. Sie sind für Molch- und Reinigungsarbeiten an Rohrleitungen unbedingt erforderlich. Ventile mit reduziertem Durchgang sparen erheblich Platz und Gewicht. Sie funktionieren dort gut, wo leichte Durchflussbeschränkungen für den Bediener akzeptabel sind.

Vergleich der Portgrößen

Die Aktivierungsbereitschaft ist eine große Hürde bei der Umsetzung. Ein System der Klasse 2500 erfordert ein enormes Losbrechmoment im Betrieb. Sie müssen pneumatische, hydraulische oder elektrische Hochleistungsantriebe sorgfältig prüfen. Der Aktuator muss das maximale Losbrechmoment konstant bewältigen. Ein spezielles Wassereinspritzventil erfordert häufig spezielle Hydraulikaggregate, um eine ausreichende Drehkraft zu erzeugen.

Beschaffungsteams benötigen eine strukturierte Lieferantenüberprüfungsmatrix. Nutzen Sie diese Kriterien, um potenzielle Fertigungspartner zu bewerten:

• Stellen sie die geschmiedeten Körper im eigenen Haus her oder montieren sie lediglich ausgelagerte Teile?
• Können sie umfassende Aufzeichnungen über zerstörungsfreie Prüfungen (NDT), einschließlich Ultraschallprüfungen (UT) und Magnetpulverprüfungen (MPI), bereitstellen?
• Wie sind die Standardvorlaufzeiten für hochlegierte, vollständig getestete Konfigurationen?
• Verfügen sie über hauseigene Hochdrucktestbunker, die 10.000 PSI sicher erreichen können?

Abschluss

Die Beschaffung einer 2500LB-Komponente ist grundsätzlich eine strenge Risikominderungsmaßnahme. Der betriebliche Erfolg hängt ausschließlich von der Einhaltung bewährter Materialien ab. Sie müssen robuste Zapfenkonstruktionen und fortschrittliche technische Polymere spezifizieren. Standardmäßige kommerzielle Optionen werden unter diesen extremen Bedingungen vorhersehbar versagen. Ihre Infrastruktur erfordert Präzisionstechnik, um katastrophale Ausfallzeiten zu verhindern.

Ingenieure und Beschaffungsteams müssen sich frühzeitig im Projekt abstimmen. Legen Sie zunächst Ihre genauen Medienspezifikationen hinsichtlich Temperatur, Partikelanzahl und Korrosivität fest. Fordern Sie detaillierte General Arrangement (GA)-Zeichnungen von potenziellen Lieferanten an. Fordern Sie immer zertifizierte Drehmomenttabellen von potenziellen Herstellern an, bevor Sie Bestellungen aufgeben. Diese Schritte gewährleisten die richtige Dimensionierung des Aktors und eine nahtlose Feldintegration.

FAQ

F: Was ist der maximale Arbeitsdruck für ein Ventil der ASME-Klasse 2500?

A: Die Druck-Temperatur-Nennkurve bestimmt diesen Grenzwert. Bei Kohlenstoffstahlmaterialien erreicht der maximale Arbeitsdruck bei Umgebungstemperatur etwa 6000 bis 6170 PSI. Dieser Wert nimmt mit steigender Betriebstemperatur ab. Konsultieren Sie immer die spezifischen ASME B16.34-Materialtabellen für die von Ihnen gewählte Legierung.

F: Warum wird PEEK in einem geschmiedeten Hochdruckkugelhahn gegenüber PTFE bevorzugt?

A: Standard-PTFE leidet unter extremer Belastung unter starker plastischer Verformung. Die immensen hydraulischen Kräfte bei Drücken der Klasse 2500 führen dazu, dass PTFE aus den Dichtungstaschen heraustritt. PEEK bietet eine deutlich höhere mechanische Festigkeit. Es widersteht der Extrusion und sorgt für eine zuverlässige Abdichtung unter enormem Differenzdruck.

F: Kann ein 2500LB-Ventil sowohl für die Wassereinspritzung als auch für die Gasförderung verwendet werden?

A: Ja, sie sind für beide Anwendungen strukturell einwandfrei. Allerdings erfordern Gasliftumgebungen strengere Tests auf diffuse Emissionen. Sie müssen außerdem O-Ringe spezifizieren, die gegen Explosionsgefahr dekompressionsbeständig (AED) sind. Unter hohem Druck dringt Gas in Standard-Elastomere ein und führt zu deren Bruch, wenn der Rohrleitungsdruck schnell abfällt.

F: Was ist die Standardvorlaufzeit für kundenspezifische EOR-Kugelhähne aus geschmiedetem Stahl?

A: Branchen-Benchmarks liegen typischerweise zwischen 8 und 16 Wochen. Dieser Zeitplan hängt stark von der Rohstoffverfügbarkeit und den spezifischen Testanforderungen ab. Exotische Legierungen, strenge NACE-Konformitätsprüfungen und intensive ZfP-Verfahren führen im Allgemeinen dazu, dass Lieferungen eher am längeren Ende dieses Spektrums liegen.
