3-Zoll-Rückschlagventil: Abmessungen, Typen, Druckstufen und Auswahl

Rückflussverhinderung ist nicht nur ein Compliance-Kontrollkästchen. Es bleibt ein wichtiger Betriebsschutz in kommunalen, gewerblichen und industriellen Rohrleitungssystemen. Wenn die Flüssigkeit unerwartet ihre Richtung ändert, ist der mechanische Stoß, der auf die vorgeschalteten Geräte übertragen wird, schwerwiegend. Ein einziges Rückflussereignis kann Pumpenlaufräder zerstören, Rohrleitungen beschädigen oder eine gefährliche Kreuzkontamination empfindlicher Medien verursachen. Wie können wir diese hydraulischen Risiken mindern? Präzises Engineering und genaue Komponentenspezifikationen sind die einzigen verlässlichen Antworten.

Die Wahl der falschen Ventilgröße oder des falschen Schließmechanismus führt zu Systemausfällen. Überdimensionierung führt zu schnellem inneren Verschleiß und Rattern. Umgekehrt führt eine Unterdimensionierung zu übermäßigen Druckabfällen, die die Pumpen dazu zwingen, härter zu arbeiten und mehr Energie zu verbrauchen. Darüber hinaus führt die Wahl eines ungeeigneten Schließmechanismus häufig zu starken Wasserschlägen, die langfristig zu einer strukturellen Ermüdung der Rohrleitungen führen. Dieser umfassende Leitfaden liefert die empirischen Daten, die Ingenieure, Auftragnehmer und Beschaffungsmanager benötigen, um das perfekte unidirektionale 3-Zoll-Durchflussgerät für anspruchsvolle Flüssigkeitskontrollanwendungen zu spezifizieren, zu dimensionieren und auszuwählen.

Wichtige Erkenntnisse

• Ein 3-Zoll-Rückschlagventil, allgemein als DN80 bezeichnet, dient als obligatorisches unidirektionales Kontrollgerät in den Bereichen Wasseraufbereitung, chemische Verarbeitung und Petrochemie.
• Swing-Konfigurationen bewältigen Systeme mit hohem Durchfluss und minimalem Druckabfall. Im Gegensatz dazu erweisen sich federbelastete Konstruktionen bei vertikalen Installationen als unerlässlich, um Wasserschläge proaktiv zu mildern.
• ASME- und ANSI-Druckklassen von Klasse 150 bis Klasse 2500 bestimmen die Leistung. Diese Bewertungen stehen in direktem Zusammenhang mit der strukturellen Integrität von Gussstahl- oder Edelstahlgehäusen.
• Die richtige Auswahl erfordert eine strenge Bewertung der Durchflusskoeffizienten, des Öffnungsdrucks, der Flüssigkeitsgeschwindigkeit und der spezifischen Installationsausrichtung, um vorzeitiges mechanisches Versagen zu verhindern.

Aktuelle Branchentrends in der Flüssigkeitskontrolle

In den letzten Jahren kam es zu einem massiven Wandel bei den Strategien zur industriellen Flüssigkeitskontrolle. Die alternde globale Infrastruktur und strengere Umweltvorschriften zwingen Verarbeitungsbetriebe dazu, von einfachen Gusseisenkomponenten auf robuste hochlegierte Materialien umzusteigen. Für Ingenieure steht die Energieeffizienz mittlerweile an erster Stelle. Sie suchen aktiv nach Ventilen, die extrem niedrige Druckverluste bieten, um den Gesamtstromverbrauch der Pumpe zu senken. Darüber hinaus bedeutet die schnelle Integration der vorausschauenden Wartung, dass moderne Rohrleitungssysteme Komponenten mit nachweisbarer Materialrückverfolgbarkeit und nachgewiesener Lebenszyklusbeständigkeit unter extremen Druck- und Temperaturschwankungen erfordern.

Was ist ein 3-Zoll-Rückschlagventil?

Ein 3-Zoll-Rückschlagventil ist ein autonomes mechanisches Gerät, das speziell für Rohrleitungssysteme mit einer Nennrohrgröße von 3 Zoll entwickelt wurde, was einem Durchmesser von etwa 80 mm entspricht. Im Gegensatz zu Absperr- oder Kugelventilen, die manuelle Handräder oder externe pneumatische Antriebe erfordern, basiert diese Einheit vollständig auf der Fluiddynamik.

Das grundlegende Funktionsprinzip beruht direkt auf der kinetischen Energie der Flüssigkeit selbst. Wenn der stromaufwärtige Druck den vorgesehenen Öffnungsdruck und den stromabwärtigen Widerstand übersteigt, öffnet sich der interne Mechanismus – sei es eine Scheibe, eine Platte oder ein Kolben – und ermöglicht den Vorwärtsfluss. Wenn der Durchfluss stoppt oder sich plötzlich umkehrt, drückt der stromabwärtige Gegendruck den Verschlussmechanismus sofort gegen den Sitz. Dadurch entsteht eine dichte, auslaufsichere Abdichtung, die die Rohrleitung vollständig isoliert.

Die Integration dieser Ventile in eine Rohrleitung ist eine gängige technische Praxis zum Schutz sensibler Infrastruktur. Zu den gängigen industriellen Anwendungen gehören:

• Pumpenauslassleitungen: Unmittelbar nach Kreisel- oder Verdrängerpumpen installiert. Wenn eine Pumpe offline geht, kehrt sich die Flüssigkeitssäule fast augenblicklich um. Das Ventil verhindert Rückwärtsdrehung und hydraulischen Schlag.
• Abwassermanagement: Wird in Hebestationen und Kläranlagen eingesetzt, in denen schwere Feststoffpartikel vorhanden sind, um sicherzustellen, dass kontaminierter Schlamm nicht in saubere Reservoirs zurückfließt.
• Öl- und Gaspipelines: Wird in Hochdrucksammelleitungen und Raffinierungsprozessen eingesetzt, um den gerichteten Fluss flüchtiger Kohlenwasserstoffe sicher aufrechtzuerhalten.
• HVAC-Systeme: Wird in großen gewerblichen Kühl- und Kesselkreisläufen eingesetzt, um eine ordnungsgemäße Zirkulation der Wärmeflüssigkeit aufrechtzuerhalten.

Top-Typen von 3-Zoll-Rückschlagventilen

Die interne mechanische Konstruktion eines Ventils bestimmt seine strömungsdynamischen Eigenschaften, seinen Druckabfall und seine Eignung für bestimmte Medien. Für eine 3-Zoll-Pipeline wählen Ingenieure in der Regel basierend auf den Betriebsparametern des Systems eine von drei Primärkonfigurationen aus.

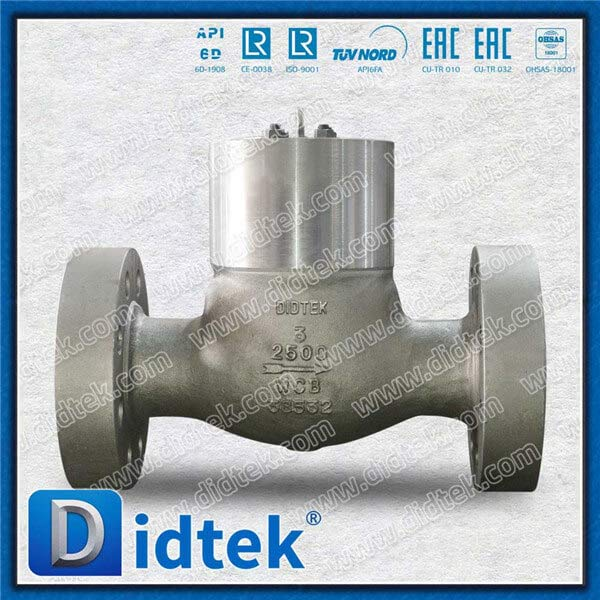

Rückschlagventile

Diese Ventile zeichnen sich durch eine einfache, aber äußerst effektive Konstruktion aus, die aus einer Scheibe besteht, die auf einem Scharnierstift über dem Durchfluss montiert ist. Wenn Flüssigkeit eindringt, schwingt der dynamische Druck die Scheibe nach oben und gibt den Strömungsweg vollständig frei. Wenn der Durchfluss nachlässt, schwingt die Scheibe aufgrund der Schwerkraft und der Rückströmung auf den Ventilsitz zurück.

Diese Konstruktion bietet aufgrund des ungehinderten Strömungswegs einen außergewöhnlich geringen Druckabfall. Sie sind in horizontalen Rohrleitungen äußerst effektiv und bewältigen mühelos Medien mit schweren Feststoffpartikeln, was sie ideal für Rohabwasser- und Schlammanwendungen macht. Allerdings sind sie weiterhin sehr anfällig für Wasserschläge. Wenn sich die Flüssigkeit plötzlich umkehrt, kann die Scheibe heftig zuschlagen und Druckspitzen verursachen, die die Rohrleitungsinfrastruktur beschädigen können. Für Umgebungen mit extrem hohem Druck, in denen die strukturelle Integrität nicht verhandelbar ist, stellt die Spezifikation einer Hochleistungs- Rückschlagklappe – wie z. B. einer Druckdichtungshaubenkonstruktion der Klasse 2500 – sicher, dass das System starken mechanischen Belastungen und Druckstößen ohne Ausfall standhält.

Federbelastete und Inline-Rückschlagventile

Diese Einheiten werden auch als Düsen- oder stille Rückschlagventile bezeichnet und nutzen einen zentralen Schaft, der eine Scheibe oder einen Teller gegen den Ventilsitz hält und durch eine kalibrierte mechanische Feder gestützt wird. Die Flüssigkeit muss ausreichend Druck ausüben, um die Federspannung zu überwinden und den Strömungsweg zu öffnen.

Der große Vorteil hierbei ist die proaktive Schließung. Wenn die Vorwärtsgeschwindigkeit der Flüssigkeit abnimmt, drückt die Feder die Scheibe aktiv in die geschlossene Position, bevor der Rückfluss tatsächlich beginnt. Durch diesen schnellen Verschluss wird die Gefahr von Wasserschlägen drastisch reduziert. Darüber hinaus können sie in nahezu jeder Ausrichtung installiert werden, auch in vertikalen Leitungen mit Aufwärtsströmung. Im Gegensatz dazu schränkt das Vorhandensein der Feder und des zentralen Führungsmechanismus den Strömungsweg ein, was zu einem höheren Öffnungsdruck und einem größeren Druckabfall über die Einheit im Vergleich zu Schwenktypen führt.

Doppelplatten-Rückschlagventile

Doppelplattenkonstruktionen nutzen zwei federbelastete halbkreisförmige Platten, die an einem zentralen Stift befestigt sind. Bei der Strömung falten sich die Platten wie Schmetterlingsflügel nach innen. Bei Beendigung des Durchflusses schließen Torsionsfedern die Platten sofort.

Diese Konfiguration ist äußerst kompakt und leicht. Ein Doppelplattenventil nimmt nur einen Bruchteil des Platzes eines Standard-Flanschventils ein. Dies macht es zur bevorzugten Wahl für Offshore-Plattformen, den Schiffbau und enge Maschinenräume, in denen Platz- und Gewichtsbeschränkungen strikt eingehalten werden.

Vergleich der Kernleistung

Kritische Abmessungen eines 3-Zoll-Rückschlagventils

Die Spezifikation von Rohrleitungskomponenten erfordert eine genaue Beachtung der technischen Abmessungen, um eine nahtlose Integration in bestehende Rohrleitungen sicherzustellen. Diese Abmessungen unterliegen strengen internationalen Standards, um die Austauschbarkeit zwischen verschiedenen Herstellern zu gewährleisten.

Face-to-Face-Abmessungen

Das Face-to-Face-Maß, bekannt als FTF, ist der genaue physische Abstand zwischen den Einlass- und Auslassverbindungsflächen. Diese Messung variiert je nach Ventiltyp und Druckklasse drastisch. Beispielsweise hat ein Standard-Flanschventil der Klasse 150 typischerweise eine FTF-Abmessung von 9,5 Zoll, um den internen Scharniermechanismus aufzunehmen. Umgekehrt ist ein Doppelplattenventil in der gleichen Druckklasse so schmal wie möglich konstruiert und misst oft nur 2,875 Zoll. Das Verständnis dieser Abmessungen ist für Rohrleitungskonstrukteure während der Entwurfsphase von entscheidender Bedeutung, um ausreichende Toleranzen für die Spulenstücke sicherzustellen.

Verbindungstypen

Die Methode, mit der die Komponente an die Rohrleitung angeschlossen wird, bestimmt ihre Druckhaltefähigkeit und die allgemeine Wartungsfreundlichkeit bei Anlagenstillständen.

• Flanschenden: Der gebräuchlichste Anschluss für industrielle Anwendungen. Gemäß ASME B16.5 hat ein Flansch der Klasse 150 für ein 3-Zoll-Rohr einen Außendurchmesser von 7,5 Zoll und erfordert vier Schraubenlöcher. Durch die Aufrüstung auf einen Flansch der Klasse 300 erhöht sich der Außendurchmesser auf 8,25 Zoll und es sind acht Schraubenlöcher erforderlich, um den erhöhten Druck sicher bewältigen zu können.
• Wafer- und Lug-Enden: Entwickelt, um zwischen zwei Standard-Rohrflanschen eingeklemmt oder eingeklemmt zu werden. Wafer-Modelle werden durch die Klemmkraft langer Flanschbolzen an Ort und Stelle gehalten. Die Ausführungen mit Kabelschuhen sind mit Gewindeeinsätzen ausgestattet, sodass sie direkt an einen Flansch geschraubt werden können, was den Ausbau des stromabwärtigen Rohrs erleichtert, ohne die stromaufwärtige Seite drucklos zu machen.
• Muffenschweißen und Gewinde: Diese Verbindungen sind zwar sehr sicher und in kleineren Instrumentierungsleitungen üblich, in 3-Zoll-Größen kommen sie jedoch weniger häufig vor und sind normalerweise bestimmten dickwandigen Hochdruck-Rohrleitungssystemen vorbehalten.

Druckwerte verstehen

Eine entscheidende Phase der Auswahl besteht darin, die Druckhaltefähigkeiten der Komponente an die maximalen Betriebsbedingungen der Pipeline anzupassen. Druck und Temperatur sind untrennbar miteinander verbunden. Wenn die Temperatur des Mediums steigt, nimmt die strukturelle Streckgrenze des Metalls ab, wodurch sich sein zulässiger Druck verringert.

In Nordamerika und vielen internationalen Sektoren werden Druckstufen durch ASME B16.34 definiert. Komponenten werden in verschiedene Klassen eingeteilt, die von Klasse 150 bis Klasse 2500 reichen. Es ist ein weit verbreitetes Missverständnis, dass Klasse 150 bedeutet, dass das Gerät für genau 150 PSI ausgelegt ist. Tatsächlich kann ein Ventil der Klasse 150 aus Kohlenstoffstahl bei Umgebungstemperaturen sicher bis zu 285 PSI verarbeiten. Wenn die Flüssigkeitstemperatur jedoch auf 500 Grad Fahrenheit ansteigt, sinkt der maximal zulässige Arbeitsdruck deutlich auf 170 PSI.

Die Materialauswahl hat direkten Einfluss auf die Haltbarkeit. Gegossener Kohlenstoffstahl wie ASTM A216 WCB bleibt der Industriestandard für petrochemische Hochdruckanwendungen. Edelstahl wie ASTM A351 CF8M wird aufgrund seiner außergewöhnlichen Korrosionsbeständigkeit in hochaggressiven chemischen Umgebungen ausgewählt. Sphäroguss wird häufig in kommunalen Wassersystemen eingesetzt, da es äußerst kosteneffektiv, jedoch für industrielle Hochtemperaturprozesse ungeeignet ist.

Größenvergleich: 2 Zoll vs. 3 Zoll vs. 4 Zoll

Ein häufiger technischer Fehler besteht darin, anzunehmen, dass eine 3-Zoll-Rohrleitung automatisch ein 3-Zoll-Ventil erfordert. Die Dimensionierung sollte immer auf den tatsächlichen Strömungsbedingungen und der Fluiddynamik basieren und nicht nur auf der Leitungsgröße.

Der Durchflusskoeffizient, bekannt als Cv, stellt das Wasservolumen in Gallonen pro Minute dar, das bei einem Druckabfall von 1 PSI durch ein vollständig geöffnetes Ventil fließt. Eine standardmäßige 2-Zoll-Schwenkkonstruktion kann einen Cv von etwa 50 haben. Durch die ordnungsgemäße Spezifikation eines 3-Zoll-Rückschlagventils können Ingenieure einen Cv von 120 bis 150 nutzen. Bei einer 4-Zoll-Einheit steigt der Cv deutlich auf 250 oder mehr. Dieser exponentielle Anstieg zeigt, wie wichtig die exakte Dimensionierung für die Aufrechterhaltung der erforderlichen Systemdurchflussraten ist.

Ein Rückschlagventil ist vollständig auf die Flüssigkeitsgeschwindigkeit angewiesen, um die innere Scheibe stabil und vollständig geöffnet zu halten. Wenn ein System eine enorme Durchflussrate hat, führt die Verkleinerung auf ein 2-Zoll-Ventil zur Einsparung von Vorlaufkosten zu einem ernsthaften Engpass. Die Flüssigkeitsgeschwindigkeit steigt an, wenn sie durch die kleinere Öffnung strömt, was zu turbulenter Strömung, Kavitation und einem unzulässigen Druckabfall führt. Wenn umgekehrt ein 4-Zoll-Ventil in einem System mit unzureichendem Durchflussvolumen installiert wird, fehlt der Flüssigkeit die kinetische Energie, um die Klappe vollständig zu öffnen. Die Scheibe schwebt im Strömungsstrom und schwingt schnell gegen den Sitz. Dieses Rattern führt zu starkem mechanischem Verschleiß des Scharnierstifts und unvermeidlichem Ausfall. Ingenieure müssen die voraussichtlichen Flüssigkeitsgeschwindigkeiten berechnen und dabei im Allgemeinen darauf abzielen, Flüssigkeitsströme zwischen 3 und 10 Fuß pro Sekunde aufrechtzuerhalten, um eine optimale Stabilität zu gewährleisten.

Umsetzbarer Auswahlleitfaden für Ingenieure

Beschaffungsmanager und Rohrleitungsingenieure sollten diesem strukturierten, empirischen Entscheidungsrahmen folgen, um sicherzustellen, dass die ausgewählte Komponente alle Sicherheits- und Betriebsanforderungen erfüllt.

• Match Media-Eigenschaften: Sauberes, nicht korrosives Trinkwasser ermöglicht den Einsatz von Standard-Sphäroguss mit EPDM-Elastomerdichtungen. Stark korrosive Säuren erfordern unbedingt Edelstahl 316 mit PTFE-Sitzen. Schleifschlämme erfordern gehärtete Metall-auf-Metall-Sitze, wie z. B. eine Stellite-Auflage, um eine schnelle Erosion zu verhindern.
• Öffnungsdruck validieren: Bewerten Sie den minimalen Vordruck, der zum Öffnen des Ventils erforderlich ist. In schwerkraftgespeisten Systemen kann eine schwere, federbelastete Konstruktion den Durchfluss vollständig behindern. Stellen Sie sicher, dass der Gesamtdruckabfall am vollständig geöffneten Ventil zur Aufrechterhaltung der Pumpeneffizienz akzeptabel ist.
• Bestätigen Sie die Installationsausrichtung: Wenn die Rohrleitung horizontal verläuft, sind Schwenk-, Doppelplatten- und Inline-Ausführungen akzeptabel. Wenn die Rohrleitung jedoch vertikal mit Aufwärtsströmung verläuft, werden federbelastete Inline-Konstruktionen dringend empfohlen, um ein durch die Schwerkraft verursachtes Zuschlagen zu verhindern.
• Überprüfen Sie Branchenzertifizierungen: Industrielle Anwendungen erfordern die strikte Einhaltung globaler Standards. Fordern Sie Komponenten, die API 594 für Abmessungen und API 598 für strenge Sitzdichtheitsprüfungen entsprechen.

Wo man hochwertige Industrieventile bezieht

Die Auswahl eines zuverlässigen Fertigungspartners ist ebenso wichtig wie die Festlegung der richtigen technischen Spezifikationen. Schlecht gefertigte Komponenten leiden unter Porosität im Stahlguss, ungenauer Bearbeitung der Sitzflächen oder schwachen inneren Scharnierstiften. Diese Mängel führen letztendlich zu katastrophalen Pipelineausfällen und ungeplanten Anlagenstillständen.

Bei der Beschaffung kritischer Infrastruktur müssen Beschaffungsteams Hersteller anhand ihrer Qualitätssicherungs- und Qualitätskontrollprotokolle bewerten. Ein erstklassiger Anbieter sorgt für eine vollständige Materialrückverfolgbarkeit anhand von Werkstestberichten und führt eine strenge positive Materialidentifizierung durch. Durch die Bewertung des eines Herstellers Unternehmensprofils wird sichergestellt, dass dieser über aktive ISO 9001- und API-Zertifizierungen verfügt und damit beweist, dass seine Anlage nach strengen internationalen Fertigungsrichtlinien arbeitet. Die Zusammenarbeit mit zertifizierten Metallurgieexperten garantiert langfristige Zuverlässigkeit und Lebenszyklusleistung.

Abschluss

Die Auswahl des richtigen 3-Zoll-Durchflusskontrollgeräts bildet die Grundlage für die Sicherheit der Pipeline und die betriebliche Effizienz. Ingenieure müssen bestimmte Strömungsmedien, erforderliche Druckklassen und Flüssigkeitsgeschwindigkeiten sorgfältig bewerten, bevor sie eine Beschaffungsentscheidung treffen. Die Wahl zwischen einem Schwenkmechanismus für geringe Druckverluste und einer federbelasteten Konstruktion zur Verhinderung von Wasserschlägen macht oft den Unterschied zwischen jahrzehntelangem reibungslosen Betrieb und sofortigem mechanischen Ausfall aus.

Die richtige Dimensionierung verhindert Systemengpässe und stellt sicher, dass vorgeschaltete Pumpen innerhalb ihrer optimalen Effizienzkurven arbeiten. Überprüfen Sie immer die Druck- und Temperaturangaben, bevor Sie Ihren Kauf abschließen. Wenn Sie sich mit komplexen Fluiddynamiken befassen, veraltete Infrastruktur modernisieren oder Umgebungen mit extremen Drücken verwalten, empfehlen wir Ihnen, sich an unsere technischen Experten zu wenden . Entdecken Sie die robuste Produktpalette von Didtek Valve, um die absolut beste Lösung für Ihr Projekt zu finden und sicherzustellen, dass Ihre Industriesysteme täglich vor Rückfluss geschützt bleiben.

FAQ

Wie hoch ist die Durchflussrate eines Standard-3-Zoll-Rückschlagventils?

Die Durchflusskapazität variiert erheblich je nach Innengeometrie des jeweiligen Ventiltyps. Ein 3-Zoll-Swing-Design bietet aufgrund seines ungehinderten Strömungswegs typischerweise einen Cv-Bereich von 110 bis 140. Im Gegensatz dazu weist eine federbelastete 3-Zoll-Reihenkonstruktion mit internen Führungskomponenten, die direkt im Strömungsstrom aufliegen, im Allgemeinen einen unteren Cv-Bereich von 80 bis 100 auf.

Kann eine 3-Zoll-Rückschlagklappe vertikal eingebaut werden?

Eine Swing-Konstruktion kann theoretisch in einer vertikalen Rohrleitung installiert werden, jedoch grundsätzlich nur, wenn sich der Flüssigkeitsstrom in Aufwärtsrichtung bewegt. Außendiensttechniker raten jedoch generell davon ab, in industriellen Hochdrucksystemen vorzugehen. Für den vertikalen Einbau sind federbelastete Ausführungen dringend zu empfehlen, da die mechanische Feder dafür sorgt, dass die Scheibe schnell schließt und ein gewaltsames Zuschlagen aufgrund der Schwerkraft verhindert wird.

Wie verhindert man, dass ein Rückschlagventil hämmert?

Ein Wasserschlag entsteht, wenn sich eine Flüssigkeitssäule schnell umkehrt und die Ventilscheibe zuschlägt. Um diesen zerstörerischen hydraulischen Schock zu stoppen, ersetzen Ingenieure in der Regel Standard-Schwenkventile durch federbelastete, geräuschlose Rückschlagventile oder Doppelplattenkonstruktionen. Die integrierten Federn zwingen die Ventilplatten dazu, den Bruchteil einer Sekunde zu schließen, bevor der Rückfluss tatsächlich einsetzt, wodurch der Knalleffekt vollständig eliminiert wird.

Was ist die Standardbaulänge für eine Flanscheinheit der Klasse 150?

Gemäß den ASME B16.10-Standards beträgt die Baulänge einer standardmäßigen 3-Zoll-Rückschlagklappe der Klasse 150 mit Flansch typischerweise 9,5 Zoll. Es ist wichtig, dieses Maß während der Rohrleitungsentwurfsphase zu überprüfen, um sicherzustellen, dass das Fertigungsteam die richtige Spulenstücktoleranz einhält.

Was ist der Unterschied zwischen einem Rückschlagventil und einem Rückflussverhinderer?

Beide Vorrichtungen dienen zwar der Rückflussverhinderung, unterscheiden sich jedoch grundsätzlich in ihrer Wirkungsweise. Ein Rückschlagventil ist eine einzelne mechanische Komponente, die zur Steuerung der Richtung in allgemeinen Prozessrohrleitungen verwendet wird. Ein Rückflussverhinderer ist eine komplexe, zertifizierte mechanische Baugruppe, die speziell in den städtischen Sanitärvorschriften vorgeschrieben ist, um öffentliche Trinkwasserversorgungen vor gefährlichen Kreuzkontaminationen zu schützen. Es enthält oft zwei unabhängig wirkende Rückschlagventile, Überdruckventile und Prüfhähne.
