30-Zoll-Kugelhahn mit Schneckengetriebe: Null-Leckage-Lösung

In einer riesigen Pipeline-Infrastruktur führen Fehler bei der Flüssigkeitsisolierung zu katastrophalen Ausfallzeiten. Sie führen zu hohen Umweltstrafen und schaffen unmittelbare Sicherheitsrisiken. Standard-Schwimmventile versagen in diesen extremen Umgebungen. Sie sind mechanisch nicht in der Lage, die dynamischen Belastungen dieser Größenordnung zu bewältigen. Hochdrucksysteme erfordern spezielle mechanische Strukturen. Sie müssen ein Quetschen des Sitzes verhindern, um zuverlässige Absperrungen zu gewährleisten.

Die Lösung erfordert fortschrittliche Technik. Der 30-Zoll-Kugelhahn mit Schneckengetriebe entspricht dem Industriestandard. Es bewältigt mühelos die Isolierung großflächiger Strömungen bei hohem Druck. Wir verlassen uns auf dieses Design für kritische Infrastrukturen weltweit. Es verhindert gefährliche Explosionen und sorgt für eine konsistente Betriebskontrolle.

Hier geben wir Einkaufsingenieuren und Projektmanagern einen stringenten Rahmen an die Hand. Sie erfahren, wie Sie diesen wichtigen Vermögenswert bewerten und spezifizieren. Wir erläutern, wie Sie es sicher im Feld umsetzen können. Sie erfahren außerdem, wie Sie die strikte Einhaltung strenger Null-Leckage-Standards sicherstellen können.

Wichtige Erkenntnisse

• Null-Leckage-Mechanik: Erreicht durch zapfenmontierte Lastverteilung, federbelastete Sitze und Double Block and Bleed (DBB)-Fähigkeiten, überprüfbar durch API 6D-Tests.

• Betätigungsnotwendigkeit: Bei 30 Zoll ist ein Schneckengetriebe-Ventilmechanismus zwingend erforderlich, um extreme Losbrechmomente zu überwinden und Rohrleitungsschädigende Wasserschläge während des Betriebs zu verhindern.

• Wartung und Gesamtbetriebskosten: Eine dreiteilige Drehzapfen-Kugelhahnarchitektur senkt die Gesamtbetriebskosten (TCO), indem sie eine Inline-Wartung vor Ort ermöglicht, ohne das tonnenschwere Ventilgehäuse aus der Rohrleitung zu entfernen.

• Konformitätsüberprüfung: Die Beschaffung muss dokumentierte Zertifizierungen nach API 607 ​​(Fire Safe) und API 598/6D (Testing) verlangen, um Leistungsansprüche zu validieren.

Die Physik der „Null-Leckage“ in Systemen mit großem Durchmesser

Schwimmende Designs basieren auf Flüssigkeitsdruck, um die Kugel in den Sitz zu drücken. Bei einer 30-Zoll-Pipeline ist die Oberfläche immens. Der Flüssigkeitsdruck vervielfacht sich in diesem riesigen Bereich. Die daraus resultierende mechanische Kraft ist atemberaubend. Es zerquetscht problemlos stromabwärts gelegene Sitze in traditionellen schwimmenden Designs. Hersteller lösen dieses Problem, indem sie einen oberen Schaft und einen unteren Zapfenschaft verwenden. Sie fixieren den Ball fest an seinem Platz. Diese robusten Lagerzapfen absorbieren den massiven Leitungsdruck vollständig. Sie verhindern, dass sich der Ball stromabwärts bewegt. Dadurch wird der Großkugelhahn bei maximaler Beanspruchung vollständig stabilisiert.

Trunnion-Designs basieren stark auf dynamisch beweglichen Sitzen. Vorgespannte Federn sitzen sorgfältig hinter den Sitzringen. Sie drücken die weichen Sitze ständig gegen die stationäre Kugel. Diese mechanische Wirkung dichtet das Ventil bei Niederdruckzuständen dicht ab. Wenn der Leitungsdruck steigt, verlagert sich die Physik zu Ihrem Vorteil. Die vorgeschaltete Flüssigkeit drückt gegen die äußere Sitzringoberfläche. Diese Flüssigkeitskraft drückt den Sitz fester gegen die Kugeloberfläche. Es verstärkt dynamisch die Primärdichtung. Dieses intelligente Design garantiert eine echte Ventilleistung ohne Leckage unter wechselnden Belastungen.

Die Double Block and Bleed (DBB)-Fähigkeit bietet erhebliche Vorteile für die Betriebssicherheit. Bediener können den Vor- und Nachdruck gleichzeitig isolieren. Dadurch können Wartungsteams den zentralen Körperhohlraum sicher entleeren. Sie weisen die Integrität der internen Dichtungen in Echtzeit nach. Für sichere nachgelagerte Wartungsverfahren verlassen wir uns stark auf DBB.

1. Schließen Sie das Gerät vollständig, um beide Durchflussrichtungen zu blockieren.

2. Öffnen Sie die Entlüftungsöffnung der Körperhöhle, um eingeschlossene Flüssigkeit abzulassen.

3. Überwachen Sie den Entlüftungsanschluss genau auf kontinuierlichen Flüssigkeitsaustritt.

4. Bestätigen Sie sofort eine dichte Abdichtung, wenn der Durchfluss vollständig stoppt.

Warum der Betrieb eines Schneckengetriebes für einen 30-Zoll-Kugelhahn obligatorisch ist

Der Betrieb einer riesigen Pipeline-Infrastruktur erfordert erhebliche physische Kräfte. Durch die hohe Reibung zwischen den Polymersitzen und der Metallkugel entsteht Widerstand. Eine 30-Zoll-Linie arbeitet ständig unter extremem Arbeitsdruck. Dadurch entsteht ein immenser Losbrechmomentbedarf. Ein herkömmlicher manueller Hebel kann diese physische Barriere nicht sicher überwinden. Sie benötigen unbedingt mechanische Unterstützung, um das Gerät in Betrieb zu nehmen. Beim Betrieb ohne mechanische Untersetzung besteht die Gefahr schwerer Verletzungen oder eines Geräteausfalls.

Untersetzungsgetriebe lösen dieses extreme Drehmomentproblem effizient. Ein Schneckengetriebe- Ventilmechanismus bietet enorme mechanische Vorteile. Es übersetzt minimale manuelle Eingaben in ein enormes Ausgangsdrehmoment. Ein einziger Bediener kann das Handrad unter vollem Druck problemlos drehen. Die Schnecke greift sanft in das Rad im Gehäuse ein. Dies gewährleistet sichere manuelle Überbrückungsfunktionen bei unerwarteten Stromausfällen. Dadurch bleibt Ihre Pipeline in Notabschaltszenarien kontrollierbar.

Die Geschwindigkeitskontrolle ist für die allgemeine Sicherheit der Pipeline von entscheidender Bedeutung. Schnelle Schließungen in riesigen Pipelines führen zu äußerst gefährlichen Druckspitzen. Dieses zerstörerische Phänomen ist allgemein als Wasserschlag bekannt. Es sendet eine Stoßwelle aus, die sich rückwärts durch die Flüssigkeit ausbreitet. Die langsame, mehrgängige Konstruktion eines Kugelhahns mit Schneckengetriebe verhindert ein schnelles Schließen vollständig. Die Bediener können die Leitung physisch nicht zu schnell schließen. Diese bewusste mechanische Geschwindigkeitsbegrenzung schützt die vorgelagerten Rohrleitungen vor katastrophalen Brüchen.

Bewertung der Architektur: Der Vorteil des dreiteiligen Kugelhahns mit Drehzapfen

Die Wahl des Materials bestimmt die langfristige Leistung in riesigen Pipelines. Ingenieure müssen geschmiedete gegenüber Gussstahlkarosserien strikt bewerten. Gussteile enthalten oft versteckte Hohlräume und innere Porosität. Diese mikroskopischen Defekte gefährden die Sicherheit bei extremer mechanischer Beanspruchung. Geschmiedeter Stahl sorgt für eine gleichmäßige Metallkornstruktur mit hoher Dichte. Bei der Herstellung pressen wir heißes Metall unter enormem Druck. Dies garantiert keine Porosität und eine hervorragende strukturelle Integrität. Die geschmiedete Konstruktion ist die sicherste Wahl für die Hochdruckisolierung.

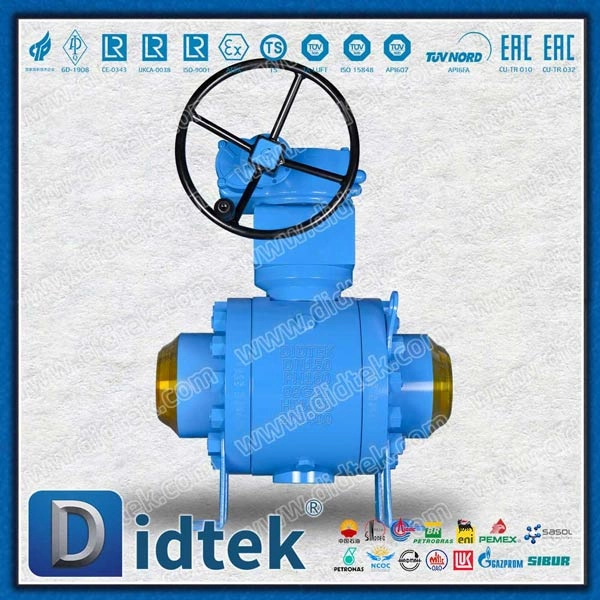

Eine umfangreiche Infrastruktur erfordert hocheffiziente Wartungsoptionen. Ein dreiteiliger Drehzapfen-Kugelhahn bietet große praktische Vorteile vor Ort. Sie können das Mittelteil einfach abschrauben und entfernen. Dies ermöglicht einen direkten Zugriff für einen schnellen Sitzwechsel. Sie müssen die massiven Endstücke nie von der Rohrleitung abkoppeln. Bei routinemäßigen Reparaturen ist keine schwere Ausrüstung mehr erforderlich. Mit dieser modularen Architektur minimieren Sie Betriebsausfallzeiten erheblich.

Für Pipeline-Anbindungen sind oft einzigartige Flanschverbindungen erforderlich. Dreiteilige Designs ermöglichen nahtlose gemischte Endverbindungen. Möglicherweise benötigen Sie eine Flanschseite und eine stumpfgeschweißte Seite. Dieser modulare Ansatz lässt sich schnell an jede spezifische technische Anforderung anpassen. Es vereinfacht die Installation bei komplexen Nachrüstungsprojekten.

Spezifikationen und Konformität: Was die Beschaffung überprüfen muss

Der Begriff „Zero Leakage“ erfordert strenge rechtliche und technische Definitionen. Beschaffungsteams müssen dokumentierte Leistungsnachweise verlangen. Sie müssen die API 6D- und API 598-Testzertifikate sorgfältig prüfen. Diese umfassen sowohl strenge hydrostatische als auch pneumatische Testphasen. Der Hersteller setzt die Schale und die Sitze mit Wasser und Luft unter Druck. Sie überprüfen vor dem Versand, ob das Gerät strenge Leckagekriterien erfüllt. Nehmen Sie niemals ein Gerät ohne diese unterzeichneten Werksabnahmetestberichte an.

Brandschutz ist in gefährlichen Industrieumgebungen nicht verhandelbar. Sie müssen die Einhaltung des Brandschutzdesigns API 607 ​​unverzüglich überprüfen. Primärsitze aus weichem Polymer verbrennen bei einem Brand schnell. Sekundäre Metall-Metall-Dichtungen müssen sofort aktiviert werden, um ein Austreten von Kraftstoff zu verhindern. Die Federn drücken den metallischen Sitzträger gegen die Kugel. Wir fordern auch robuste antistatische Erdungsgeräte im Design. Sie verhindern die gefährliche Funkenbildung durch innere Flüssigkeitsreibung.

Um die Sicherheit zu gewährleisten, müssen Metalle genaue chemische Spezifikationen erfüllen. Planer müssen für alle Komponenten Werkstestberichte (MTRs) verlangen. Diese Dokumente dokumentieren die metallurgische Herkunft aller druckführenden Teile. Sie müssen außerdem die strikte Einhaltung von NACE MR0175 überprüfen. Dies ist für Sauergas- oder H2S-Umgebungen unbedingt erforderlich. Es kontrolliert die Materialhärte, um katastrophale Sulfidspannungsrisse zu verhindern. Ein defekter 30-Zoll-Kugelhahn im sauren Betrieb führt zu tödlichen Gaslecks.

Implementierungsrealitäten: Installation, Wartung und Risikominderung

Der Transport einer tonnenschweren Einheit stellt vor Ort enorme logistische Herausforderungen dar. Sie müssen die Installation sorgfältig mit Ingenieuren planen. Für ein sicheres Heben sind integrierte Hebeösen unbedingt erforderlich. Sie dürfen das Gerät niemals am Handrad des Getriebeantriebs anheben. Die Rohrleitung muss direkt darunter über geeignete strukturelle Stützen verfügen. Dadurch wird verhindert, dass durch das immense Gewicht Biegemomente an den Flanschen entstehen. Durch Biegen des Flansches wird das Gehäuse verformt und es kommt sofort zu Undichtigkeiten nach außen.

Transparenz deckt die wahren Fehlerquellen im Feldeinsatz auf. Die überwiegende Mehrheit der frühen Dichtungsausfälle ist auf interne Kontamination zurückzuführen. Rohrleitungsreste, Schweißschlacke und unsachgemäße Erstspülung sind häufige Übeltäter. Diese harten Partikel kratzen aggressiv an den weichen Polymersitzen. Sie verursachen tiefe Riefen auf der polierten Kugeloberfläche. Dadurch wird die Null-Leckage-Fähigkeit des Geräts sofort beeinträchtigt. Vor der Inbetriebnahme der Anlage ist auf absolute Sauberkeit zu achten.

Routinemäßige Pflege verlängert die Betriebslebensdauer in rauen Umgebungen erheblich. Sie benötigen einen realistischen und strikten Wartungsplan vor Ort. In regelmäßigen Abständen synthetische Ventildichtmittel über die Notsitzanschlüsse einspritzen. Schalten Sie das Gerät in regelmäßigen Abständen vollständig aus und wieder ein. Diese einfache Aktion verhindert die Bildung von hartem Kalk auf der Kugeloberfläche.

• Best Practice: Vor der ersten Inbetriebnahme die gesamte Rohrleitung gründlich spülen.

• Best Practice: Lassen Sie das Gerät alle sechs Monate zu 100 % laufen, um ein Festkleben zu verhindern.

• Häufiger Fehler: Verwendung falscher Fettarten, die die Sitzdichtungen verhärten und zerstören.

• Häufiger Fehler: Es wird vergessen, robuste Rohrhalterungen direkt unter den schweren Flanschen zu installieren.

Abschluss

Ihre technischen Bewertungskriterien müssen strikt kompromisslos bleiben. Eine hochqualifizierte Einheit muss über ein echtes Zapfendesign verfügen. Für einen sicheren manuellen Betrieb ist eine Getriebeuntersetzung zwingend erforderlich. Sie müssen die rückverfolgbare Schmiedekonstruktion auf maximale Druckfestigkeit überprüfen. Dokumentierte DBB-Fähigkeiten sind für eine sichere Downstream-Feldisolierung zwingend erforderlich. Diese Funktionen garantieren eine langfristige Leistung in kritischen Anwendungen.

Erteilen Sie nicht blind einem Hersteller eine Bestellung. Fordern Sie zunächst zertifizierte General Arrangement (GA)-Zeichnungen an. Sehen Sie sich die vom Ingenieurteam bereitgestellten spezifischen Drehmomentdiagramme an. Überprüfen Sie die genauen CV-Werte (Durchflusskoeffizient) für das Gerät. Richten Sie diese Zahlen genau an Ihren spezifischen hydraulischen Durchflussmodellen aus. Dies gewährleistet eine nahtlose Integration und verhindert unerwartete betriebliche Engpässe.

FAQ

F: Was ist die Standardvorlaufzeit für einen kundenspezifischen 30-Zoll-Kugelhahn mit Zapfen?

A: Die Realität der Lieferkette hat großen Einfluss auf die Lieferpläne großer Mengen. Normalerweise sollten Sie mit einer Vorlaufzeit von 16 bis 24 Wochen rechnen. Dieser Zeitrahmen hängt vollständig von der Verfügbarkeit der Schmiedeteile und den spezifischen Materialqualitäten ab. Exotische Legierungen oder spezielle Prüfanforderungen werden diesen Zeitplan noch erweitern. Planen Sie Ihre Beschaffungszyklen frühzeitig, um kritische Projektverzögerungen zu vermeiden.

F: Kann ein Schneckengetriebeventil nachträglich automatisiert werden?

A: Ja, die Nachrüstung der Automatisierung ist eine branchenübliche Praxis. Moderne Geräte verfügen über standardmäßige ISO 5211-Montagepads an der Oberseite. Diese technischen Pads ermöglichen die nahtlose Nachrüstung elektrischer, pneumatischer oder hydraulischer Aktuatoren. Sie entfernen einfach das Schaltgetriebe und schrauben den neuen Aktuator direkt an den vorhandenen Montageflansch.

F: Wie bewältigt ein leckagefreies Ventil kryogene Anwendungen?

A: Kryo-Umgebungen erfordern hochspezialisierte technische Modifikationen. Hersteller installieren verlängerte Motorhauben, um die Vorbaupackung vor extremer Kälte zu schützen. Dadurch wird verhindert, dass die lebenswichtigen Verpackungsmaterialien einfrieren und reißen. Sie verwenden außerdem spezielle Polymer-Lippendichtungen, die speziell darauf ausgelegt sind, in rauen LNG- und kryogenen Umgebungen flexibel zu bleiben.

F: Wie können Sie einen undichten Zapfenventilsitz vor Ort beheben?

A: Sie müssen zunächst einen strengen Diagnoseschritt befolgen. Überprüfen Sie die Undichtigkeit über das Gehäuse-Entlüftungsventil. Wenn kontinuierlich Flüssigkeit austritt, verwenden Sie das Notfall-Dichtungsmittel-Einspritzsystem. Durch das Pumpen von schwerem synthetischem Dichtmittel in den Sitzring entsteht eine vorübergehende Abdichtung. Dies dient als zuverlässiger Halt, bis Sie eine vollständige Abschaltung planen können.
