6-Zoll-Absperrklappe: Abmessungen, Typen, Druckstufen und Auswahlhilfe

Benötigen Sie eine präzise Durchflusskontrolle in Ihrem Rohrleitungssystem? Das richtige Gleichgewicht zwischen physischem Platzbedarf und Durchflusskapazität zu finden, ist eine Herausforderung, mit der viele Anlagentechniker täglich konfrontiert sind. Eine 6-Zoll-Absperrklappe bietet eine optimale Lösung. Es dient als entscheidendes Arbeitstier in der modernen industriellen Infrastruktur. Unabhängig davon, ob Sie die kommunale Wasserverteilung verwalten, mit aggressiven Chemikalien umgehen oder Hochdruckgas regulieren, bietet diese spezielle Ventilgröße eine außergewöhnliche Flüssigkeitseffizienz.

In diesem technischen Leitfaden werden wir die Kernmechanik dieser Isolationsgeräte untersuchen. Wir werden Standardabmessungen, strukturelle Konfigurationen und genaue Druckstufen aufschlüsseln. Durch das Verständnis dieser technischen Parameter können Beschaffungsmanager und Rohrleitungskonstrukteure fundierte Entscheidungen treffen. Die richtige Auswahl gewährleistet eine langfristige Betriebssicherheit und minimiert kostspielige Wartungsausfallzeiten.

Was ist eine 6-Zoll-Absperrklappe und wie funktioniert sie?

Anlageningenieure verlassen sich auf diese Ausrüstung als primäres Durchflusskontrollgerät. Es reguliert, drosselt oder isoliert den Flüssigkeitsfluss durch eine Rohrleitung effizient. Das Gerät arbeitet als Drehschieber mit Vierteldrehung . Dies bedeutet, dass durch eine einfache 90-Grad-Drehung der Betätigungswelle die Scheibe von vollständig geöffnet auf vollständig geschlossen umgeschaltet wird.

Aus betrieblicher Sicht stützt sich die Mechanik auf vier Hauptkomponenten. Dazu gehören der robuste Ventilkörper, die interne 6-Zoll-Scheibe, der zentrale ausblassichere Schaft und die elastische Sitzfläche. Wenn ein automatisiertes System die Leitung öffnet, dreht sich die Scheibe parallel zum Flüssigkeitsfluss. Dadurch können Medien mit minimalem hydrodynamischen Widerstand durch die Bohrung strömen. Folglich erfährt das System einen vernachlässigbaren Druckabfall. Im geschlossenen Zustand steht die Scheibe streng senkrecht zur Strömung. Es schmiegt sich eng an den Sitz an, um jegliches Auslaufen zu verhindern. Diese unkomplizierte Drehbewegung reduziert den mechanischen Verschleiß im Vergleich zu herkömmlichen Absperr- oder Durchgangsventilen erheblich.

Aufgrund seiner DN150-Größe eignet sich dieses Gerät ideal für eine Vielzahl industrieller Prozesse. Es bietet eine ausreichend große Innenbohrung für die Übertragung großer Flüssigkeitsmengen und bleibt dabei bemerkenswert kompakt. In der Praxis werden Sie häufig auf diese Einheiten stoßen, die in kommunalen Wasserverteilungsnetzen, Hochleistungskläranlagen und kommerziellen HVAC-Kühlsystemen installiert sind.

Aktuelle Branchentrends bei der Ventilspezifikation

Die Analyse aktueller industrieller Rohrleitungstrends zeigt einen erheblichen Wandel in der Spezifikationspraxis. Um moderne Umweltvorschriften zu erfüllen, legen Anlagen zunehmend Wert auf strenge Null-Emissionen-Standards. Infolgedessen weichen Rohrleitungsingenieure von herkömmlichen Ventilen mit linearer Bewegung ab. Stattdessen gibt es in der Industrie einen massiven Vorstoß hin zu dreifach versetzten Konstruktionen mit Metallsitz, selbst für Anwendungen mit mittlerem Druck. Dieser Übergang reduziert nicht nur den physischen Platzbedarf des Rohrleitungsnetzes, sondern senkt auch die langfristigen Wartungskosten durch reibungsfreie Sitzmechanismen erheblich. Die Integration intelligenter Betätigungselemente wird ebenfalls zum Standard und ermöglicht es den Bedienern, den Ventilzustand und die Drehmomentabgabe in Echtzeit von einem zentralen Kontrollraum aus zu überwachen.

Standardabmessungen und Flanschkompatibilität

Wenn Ingenieurteams ein komplexes Rohrleitungslayout entwerfen, dient die Fläche-zu-Fläche-Abmessung als kritische räumliche Messgröße. Dieses Maß bestimmt die physische Breite des Ventilkörpers. Es ermittelt genau, wie viel Abstand zwischen den beiden angrenzenden Rohrflanschen während des Montagevorgangs benötigt wird.

Bei einem 6-Zoll-Gerät unterliegen die Einbaumaße streng internationalen technischen Standards, um eine universelle Austauschbarkeit zu gewährleisten. Der am häufigsten referenzierte Standard ist API 609. Unter API 609 Kategorie A, die standardmäßige konzentrische Ventile abdeckt, beträgt die Baulänge typischerweise 2,12 Zoll oder 54 Millimeter. Für Kategorie B, die Hochleistungs-Offset-Designs abdeckt, ist die Strukturabmessung im Allgemeinen breiter, um der Geometrie des Offset-Vorbaus gerecht zu werden. Durch die Einhaltung dieser standardisierten Abmessungen wird sichergestellt, dass Wartungstechniker die veraltete Infrastruktur nahtlos ersetzen können, ohne bestehende Rohrleitungen zu zerschneiden oder zu modifizieren.

Um eine sichere Verbindung unter Druck zu gewährleisten, muss das Gerät perfekt mit den Rohrleitungsflanschen kompatibel sein. Standardeinheiten werden so hergestellt, dass sie den wichtigsten globalen Flanschstandards entsprechen. Dazu gehören ASME B16.5 Klasse 150 und Klasse 300 sowie die europäische Norm EN 1092-1 PN10 und PN16. Das Verständnis des Lochbildes ist für die Beschaffung unbedingt erforderlich. Beispielsweise verfügt ein 6-Zoll-Flansch der ANSI-Klasse 150 über einen standardmäßigen Lochkreisdurchmesser von 9,5 Zoll und erfordert genau acht Schrauben, um eine gleichmäßige Klemmkraft zu erreichen.

Strukturelle Konfigurationen: Wafer- vs. Lug-Körpertypen

Das von Ihnen gewählte Gehäusedesign wirkt sich direkt darauf aus, wie das Gerät installiert und gewartet wird. Viele Rohrleitungsanordnungen verwenden eine Wafer- Konfiguration, um Platz zu sparen und Gewicht zu reduzieren. Dieses Design wurde speziell für den direkten Einbau zwischen zwei parallelen Rohrflanschen entwickelt. Anstatt Gewindeeinsätze zu verwenden, werden ausschließlich lange Flanschschrauben verwendet, die über den gesamten Außenumfang des Ventilkörpers verlaufen. Die angrenzenden Rohre werden zusammengedrückt, um das Gerät sicher an Ort und Stelle zu halten.

Der Hauptvorteil dieser Konfiguration ist ihre inhärente Kosteneffizienz. Die Installation in engen Räumen ist für einen einzelnen Techniker äußerst einfach. Es ist jedoch ausschließlich für die Standard-Inline-Flusskontrolle geeignet. Da die Einheit ausschließlich durch die Kompression beider Flansche gehalten wird, können Wartungsteams die stromabwärtigen Rohrleitungen nicht für Reparaturen entfernen, während die stromaufwärtige Seite unter Druck bleibt.

Im krassen Gegensatz dazu erfordert der bidirektionale Dead-End-Service einen anderen Ansatz. Ein Lug-Style -Ventil verfügt über robuste, mit Gewinde versehene Laschen, die über den gesamten Umfang des Gussstücks hinausragen. Anstatt lange Schrauben zu verwenden, die sich über das Ventil erstrecken, wird jeder angrenzende Rohrflansch einzeln mit einzelnen Kopfschrauben direkt in die Gewindezapfen geschraubt. Dieser strukturelle Unterschied bietet einen großen betrieblichen Vorteil. Das Wartungspersonal kann die nachgeschalteten Rohrleitungen sicher drucklos machen und abschrauben, während das vorgeschaltete System weiterhin unter vollem Druck steht. Diese Einheiten sind für End-of-Line-Anwendungen und Systeme, die eine häufige nachgelagerte Wartung erfordern, obligatorisch.

Offset-Designs: konzentrisch vs. hochleistungsfähig

Die am weitesten verbreitete Konfiguration für Standard-Industrieanwendungen ist das Zero-Offset-Design. Bei diesen konzentrischen Modellen ist der Betätigungsschaft perfekt in der Mitte der Scheibe zentriert. Die Scheibe selbst ist perfekt in der Innenbohrung zentriert.

Dieses traditionelle Design basiert stark auf einem elastischen Elastomersitz, um eine enge Presspassung zu schaffen. Wenn der Bediener die Leitung schließt, drückt die Außenkante der Scheibe den dicken Gummisitz zusammen, um eine Leckagefreiheit zu gewährleisten. Konzentrische Designs sind äußerst effektiv und wirtschaftlich. Sie bleiben die Standardwahl für Niederdruckmedien wie kommunales Trinkwasser, Druckluft in Anlagen und grundlegende HVAC-Flüssigkeiten.

Wenn die Prozesstemperaturen erheblich ansteigen oder die Innendrücke die physikalischen Grenzen von Gummisitzen überschreiten, greifen Rohrleitungsingenieure auf leistungsstarke Offset-Konstruktionen zurück. Bei einer doppelt versetzten Konfiguration wird der Vorbau physisch hinter die Scheibe bewegt und leicht zur Seite gedrückt. Diese spezielle Geometrie erzeugt eine Nockenwirkung. Es zieht die Scheibe beim Öffnen sofort vom Sitz weg. Dadurch wird die Reibung drastisch reduziert, die Lebensdauer des Sitzes verlängert und das Gerät kann höhere Drücke bis zur ANSI-Klasse 300 bewältigen.

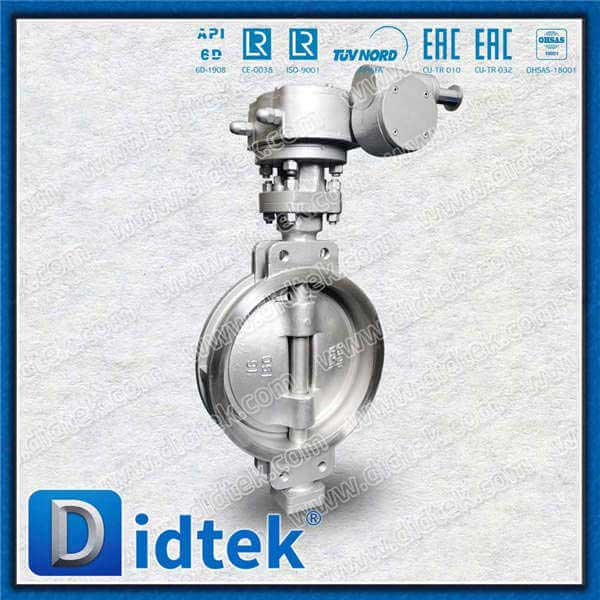

Für extreme Bedingungen sorgen dreifach versetzte Konfigurationen für eine konische Sitzgeometrie. Dieses Design verhindert jegliche Reibung zwischen der Scheibe und dem Sitz. Diese Einheiten verwenden laminierte Metall-auf-Metall-Sitze. Sie erreichen eine einwandfreie leckagefreie Isolierung bei hocherhitztem überhitztem Dampf, abrasiver chemischer Verarbeitung und Hochdruck-Öltransport.

Druckwerte und Temperaturgrenzen

Die Auswahl der richtigen Druckstufe ist für die Aufrechterhaltung der Gesamtsystemsicherheit von entscheidender Bedeutung. Die festgelegte Druckklasse gibt strikt den maximalen hydrodynamischen Innendruck vor, dem der Körper standhalten kann, bevor es zu einer strukturellen Verformung kommt. Für einen Durchmesser von 6 Zoll ist die am häufigsten angegebene Einstufung in der nordamerikanischen Infrastruktur die ANSI-Klasse 150. Diese bewältigt sicher maximale Arbeitsdrücke von bis zu etwa 285 PSI bei Umgebungstemperaturen. Für die petrochemische Raffination wird ANSI-Klasse 300 verwendet, um Drücke von bis zu 740 PSI zu unterstützen.

Die maximale Betriebstemperaturgrenze wird fast ausschließlich durch die chemische Zusammensetzung der Sitzmaterialien bestimmt. Die Wahl eines falschen Elastomers für eine Anwendung bei hoher Hitze führt dazu, dass der Sitz schmilzt, aushärtet oder vorzeitig reißt. EPDM-Gummi dient als Industriestandard für Wasser- und HVAC-Anwendungen und funktioniert optimal bis zu 250 Grad Fahrenheit. Umgekehrt wird Nitril für erdölbasierte Öle und brennbare Gase unbedingt bevorzugt. Gegenüber hochaggressiven korrosiven Säuren bietet PTFE eine außergewöhnliche chemische Inertheit. Für überhitzte Umgebungen über 1000 Grad Fahrenheit sind Metallsitze aus Edelstahl oder Stellit vorgeschrieben.

Betätigung und Flussautomatisierung

Während kleinere Rohrleitungskomponenten problemlos mit einem einfachen Hebelgriff bedient werden können, stellt ein Durchmesser von 6 Zoll eine ganz andere körperliche Herausforderung dar. Die Oberfläche einer 6-Zoll-Disc ist beträchtlich. Der dagegen wirkende dynamische Flüssigkeitsdruck erzeugt erhebliche Anforderungen an das Losbrechdrehmoment.

Aus diesem Grund wird ein manueller Getriebeantrieb gegenüber einem Hebel dringend empfohlen. Das integrierte Schneckengetriebe bietet enorme mechanische Vorteile. Es ermöglicht einem einzelnen Bediener, die Leitung reibungslos und ohne übermäßige körperliche Anstrengung zu öffnen oder zu schließen. Darüber hinaus erzwingt dieser Getriebemechanismus eine allmähliche Schließgeschwindigkeit. Dies verhindert grundsätzlich die gefährlichen Druckspitzen, die als Wasserschläge bekannt sind.

Moderne Industrieanlagen erfordern zunehmend eine automatisierte Prozesssteuerung. Für kundenspezifische (elektrische oder pneumatische) Lösungen müssen Facility Manager ihre verfügbaren Versorgungseinrichtungen bewerten. Pneumatikantriebe nutzen Anlagendruckluft, um einen Zahnstangenmechanismus anzutreiben. Sie werden unglaublich schnell aktiviert und stellen in brennbaren Umgebungen keinerlei Zündgefahr dar. Elektrische Stellantriebe, die von integrierten Motoren angetrieben werden, bieten höchste Präzision bei der Modulation des Durchflusses und halten die Scheibe für eine kontinuierliche Drosselung in einem exakten Winkel.

Schritt-für-Schritt-Auswahlleitfaden für Anlageningenieure

Die Beschaffung der richtigen Durchflusskontrollausrüstung erfordert eine systematische Bewertung Ihrer spezifischen technischen Parameter. Durch den Einsatz eines strukturierten Auswahlprozesses wird das Risiko vorzeitiger Abnutzung und kostspieliger Systemausfallzeiten verringert. Befolgen Sie dieses evidenzbasierte Framework, um die genaue Konfiguration festzulegen, die für Ihr Projekt erforderlich ist.

Flüssigkeitscharakterisierung: Die genaue Analyse dessen, was durch die Pipeline fließen wird, ist der grundlegende Schritt. Beurteilen Sie, ob es sich bei dem Medium um eine saubere Trinkwasserflüssigkeit, einen abrasiven Bergbauschlamm oder eine ätzende Säure handelt. Die chemische Zusammensetzung bestimmt direkt die metallurgischen Anforderungen an den Körper, das Scheibenmaterial und den Elastomersitz.

Temperatur- und Druckgrenzen: Überprüfen Sie sorgfältig Ihren maximalen normalen Betriebsdruck sowie mögliche Spitzenanstiegsbedingungen. Diese kritischen Daten zeigen sofort, ob ein standardmäßiges konzentrisches Design mit Gummisitz ausreichend ist oder ob die thermischen Grenzen eine Hochleistungseinheit mit Metallsitz erfordern, die für ANSI Class 300 ausgelegt ist.

Installationsbeschränkungen: Bewerten Sie den physischen Installationsort in der Fabrikhalle. Wenn die Einheit inline platziert wird und niemals als Isolationspunkt für nachgelagerte Wartungsarbeiten dient, können Sie durch die Angabe eines Waferkörpers Kapital sparen. Wenn es sich am Ende einer Rohrstrecke befindet, ist eine Laschenkonfiguration zwingend erforderlich.

Automatisierungsanforderungen: Entscheiden Sie über den Grad der erforderlichen physischen Kontrolle. Für isolierte Rohrleitungen ist ein wetterfester Handgetriebeantrieb vollkommen ausreichend. Für Prozesse, die eine kontinuierliche Durchflussanpassung erfordern, wählen Sie den geeigneten pneumatischen oder elektrischen Aktuator basierend auf Drehmomentberechnungen und verfügbaren Stromversorgungsunternehmen aus.

Partnerschaft mit einem zertifizierten Ventilhersteller

Die ultimative Zuverlässigkeit eines komplexen Rohrleitungssystems ist direkt proportional zu den Fertigungstoleranzen des Komponentenlieferanten. Die Beschaffung industrieller Infrastruktur von nicht verifizierten Anbietern führt häufig zu inkonsistenten Abmessungen, mangelhafter Elastomeraushärtung und katastrophalen Gehäuseausfällen unter starkem Druck.

Bei der Beschaffung kritischer Infrastruktur ist es zwingend erforderlich, mit einem zertifizierten Hersteller zusammenzuarbeiten. Renommierte Ingenieurbüros arbeiten nach dem strengen Qualitätsmanagementsystem ISO 9001. Sie stellen sicher, dass jede einzelne Einheit strengen hydrostatischen und pneumatischen Tests gemäß den API 598-Standards unterzogen wird, bevor sie die Fabrik verlässt. Durch die direkte Zusammenarbeit mit einem erfahrenen Fertigungsteam erhalten Beschaffungsmanager eine vollständige Materialrückverfolgbarkeit und empirische Anleitung zur Drehmomentdimensionierung. Dies garantiert maßgeschneiderte Lösungen für die Betriebssicherheit.

Wenn Sie Unterstützung bei der Dimensionierung Ihres nächsten Projekts benötigen, bewerten Sie Ihre Systemparameter sorgfältig und wählen Sie Geräte aus, die Ihren spezifischen Industriestandards entsprechen. Entdecken Sie unser umfassendes Produktangebot bei Didtek Valve, um genau die Konfiguration zu finden, die Ihren hohen Leistungsanforderungen entspricht.

Wie viel wiegt eine 6-Zoll-Absperrklappe?

Das Gesamtgewicht hängt vollständig vom Karosseriestil, der metallurgischen Zusammensetzung und dem Offset-Design ab. Ein standardmäßiges konzentrisches 6-Zoll-Wafer-Modell aus Gusseisen wiegt normalerweise zwischen 15 und 22 Pfund. Eine Einheit mit Laschen erfordert deutlich mehr Metall für die dicken Gewindeeinsätze, wodurch sich das Gewicht auf etwa 25 bis 35 Pfund erhöht. Hochleistungs-Doppel- oder Dreifach-Offset-Modelle aus Kohlenstoffstahl verfügen über stark verstärkte Gehäusewände, um Drücken der Klasse 300 standzuhalten, die oft mehr als 45 Pfund wiegen.

Kann eine 6-Zoll-Absperrklappe zur Drosselung verwendet werden?

Ja, diese rotierenden Geräte sind in hohem Maße in der Lage, den Flüssigkeitsfluss zu modulieren und zu drosseln. Technische Best Practices schreiben vor, dass die Scheibe während kontinuierlicher Drosselvorgänge zwischen 30 und 80 Grad offen gehalten werden sollte. Beim Betrieb bei einem Öffnungswinkel von weniger als 30 Grad entstehen Flüssigkeitsstrahlen mit hoher Geschwindigkeit, die starke Kavitation verursachen und zu einer schnellen Erosion des Sitzes führen. Der Betrieb über 80 Grad führt zu vernachlässigbaren Änderungen der Durchflussrate.

Wie hoch ist der Cv-Wert einer 6-Zoll-Absperrklappe?

Der Durchflusskoeffizient stellt das Wasservolumen in US-Gallonen pro Minute dar, das bei einem Druckabfall von genau 1 PSI durch das Gerät fließt. Bei einer vollständig geöffneten 6-Zoll-Einheit liegt der Cv-Wert typischerweise zwischen 1500 und 1800. Diese Varianz hängt stark vom aerodynamischen Profil der inneren Scheibe ab. Dünnere Scheiben bieten einen geringeren hydrodynamischen Widerstand und ergeben daher einen deutlich höheren Durchflusskoeffizienten.

Haben Absperrklappen eine Durchflussrichtung?

Standardmodelle mit konzentrischer Gummiauskleidung sind von Natur aus bidirektional. Sie können Druck aus beiden Richtungen gleich gut abdichten. Hochleistungs-Doppel- und Dreifach-Offset-Modelle sind im Allgemeinen richtungsgebunden. Sie verfügen über eine Vorzugsströmungsrichtung, die durch einen eingegossenen Pfeil auf dem Außenkörper deutlich gekennzeichnet ist. Obwohl sie technisch gegen Rückdruck abdichten können, reduziert dies häufig die maximale Druckstufe und beschleunigt mit der Zeit den mechanischen Verschleiß.

Was ist die richtige Einbauausrichtung für eine 6-Zoll-Absperrklappe?

Für optimale Leistung und Langlebigkeit sollte der Ventilschaft idealerweise in horizontaler Ausrichtung eingebaut werden, insbesondere in Rohrleitungen, in denen Medien mit Schwebstoffen oder Partikeln gefördert werden. Durch den horizontalen Einbau des Vorbaus wird verhindert, dass sich Schmutz direkt im unteren Vorbaulager festsetzt, was zu einem erhöhten Drehmoment und einem vorzeitigen Ausfall der Dichtung führen kann. Wenn eine horizontale Installation aus Platzgründen nicht möglich ist, ist eine vertikale Installation für saubere Flüssigkeiten akzeptabel, das untere Lager muss jedoch während der routinemäßigen Wartung genau überwacht werden.

Wie viel Drehmoment ist erforderlich, um eine 6-Zoll-Absperrklappe zu betätigen?

Das Betriebsdrehmoment hängt vom Systemdruck, der Medienart und dem Sitzmaterial ab. Bei einer Standard-Wasseranwendung der ANSI-Klasse 150 mit einem EPDM-Sitz liegt das Losbrechmoment für eine 6-Zoll-Einheit typischerweise zwischen 600 und 900 Zoll-Pfund. Wenn das System jedoch mit trockenen Gasen oder abrasiven Schlämmen arbeitet, erhöht die mangelnde Schmierung die Reibung erheblich, sodass bei der Berechnung der Antriebsgröße ein Sicherheitsfaktor von mindestens 30 Prozent hinzugerechnet werden muss. Hochleistungskonstruktionen mit Metallsitz erfordern noch höhere Drehmomente, um eine ordnungsgemäße mechanische Abdichtung zu erreichen.
