600LB geschmiedeter vs. gegossener Kugelhahn: Vorteile für Hochdruckleitungen

Hochdruckleitungen erfordern absolute Zuverlässigkeit an jeder Verbindungsstelle. Diese Systeme arbeiten in der Klasse 600 und bewältigen bei Umgebungstemperaturen häufig Drücke von bis zu 1.480 PSI. Bei diesen extremen Werten benötigen Sie eine Flüssigkeitskontrolle ohne Toleranz. Katastrophale Ausfälle bergen die Gefahr massiver Umweltkatastrophen und gefährden die menschliche Sicherheit. Ingenieure und Beschaffungsteams stehen bei der Projektplanung ständig vor einem Dilemma. Sie müssen ein Gleichgewicht zwischen den niedrigeren Anschaffungskosten von Gussprodukten und der langfristigen strukturellen Integrität herstellen. Eine falsche Wahl gefährdet leicht das gesamte Pipelinenetz. Wir werden einen evidenzbasierten Rahmen für die Wahl zwischen gegossenen und geschmiedeten Herstellungsverfahren schaffen. Sie erfahren, wie Sie den Bedarf an kritischer Infrastruktur effektiv bewerten können. Wir werden uns ausschließlich auf Risikominderung, Branchenkonformität und Betriebssicherheit konzentrieren. Dieser Leitfaden hilft Ihnen bei komplexen metallurgischen Entscheidungen für Ihr nächstes Projekt.

Wichtige Erkenntnisse

• Porosität ist die Trennlinie: Gussventile bergen inhärente Risiken von Mikroporosität und Lunkerbildung; Geschmiedete Ventile beseitigen diese durch thermisch-mechanische Kompression.
• Vorhersehbare Streckgrenze: Ein geschmiedeter 600LB-Kugelhahn bietet eine stark ausgerichtete Kornstruktur und sorgt für eine hervorragende Ermüdungsbeständigkeit gegen Hochdruckpulsation in Rohrleitungen und Wasserschläge.
• Standardisierung: Bei Hochdruckanwendungen mit großem Durchmesser gewährleistet die Spezifikation eines Zapfenventils der Klasse 600 in einem geschmiedeten Gehäuse eine strengere Einhaltung der API 6D-Kriterien.

Die technische Realität der Pipeline-Bedingungen der Klasse 600

Die ASME-Klasse 600-Ratings bringen mechanische Systeme an ihre absoluten Grenzen. Unter diesen Bedingungen sind Ventile ständig einer enormen Ringbeanspruchung ausgesetzt. Mikrodefekte können in Systemen der Klassen 150 oder 300 mit niedrigerer Bewertung möglicherweise inaktiv bleiben. Sie werden jedoch zu aktiven Fehlerquellen, wenn sie einem Druck von 1.480 PSI ausgesetzt werden. Beim Umgang mit flüchtigen Hochdruckmedien können Sie sich keine strukturellen Anomalien leisten. Das Risiko eines plötzlichen Bruchs der Druckgrenze ist einfach zu hoch.

Die Pulsation der Pipeline stellt eine weitere große technische Herausforderung für die Betreiber dar. Ein Hochdruck-Kugelhahn ist täglich der zyklischen Belastung durch vorgeschaltete Geräte ausgesetzt. Kolbenpumpen und Hochleistungskompressoren erzeugen kontinuierlich starke mechanische Vibrationen. Diese dynamische Umgebung erfordert von Ihrem Körpermaterial eine außergewöhnliche Dauerfestigkeit. Ohne sie kommt es irgendwann zu gefährlichen Mikrorissen im Gehäuse. Mit der Zeit breiten sich diese Risse nach außen aus und verursachen plötzliche Ausfälle.

Wir müssen uns auch die interne Sitzmechanik genau ansehen. Schwimmende Kugelkonstruktionen versagen unter diesen hohen Druckwerten schnell. Sie werden ineffizient und erleiden einen irreversiblen Sitzverschleiß. Der Leitungsdruck drückt die schwimmende Kugel aggressiv in den stromabwärtigen Sitz. Stattdessen nimmt ein Zapfenventil der Klasse 600 diesen Leitungsdruck direkt auf. Die mechanische Belastung wird über den unteren Zapfenschaft und den oberen Schaft übertragen. Dieser präzise Mechanismus schützt die weichen Sitze vor Quetschkräften. Dadurch wird die Integrität der Außenhülle zu Ihrer ultimativen Barriere gegen Blowout-Szenarien.

Tiefer Einblick in die Metallurgie: Gießen vs. Schmieden

Wir müssen grundlegende Herstellungsprozesse verstehen, um fundierte Entscheidungen treffen zu können. Die Herstellungsmethoden bestimmen die interne Molekularstruktur Ihrer Ausrüstung. Diese Struktur bestimmt letztendlich, wie das Metall auf Stress reagiert.

Lassen Sie uns zunächst die Eigenschaften von Gussstahl untersuchen. Gießereien gießen geschmolzenen flüssigen Stahl direkt in geformte Sandformen. Dieser Prozess ist auf mikroskopischer Ebene von Natur aus unvorhersehbar. Es bleibt anfällig für Gasblasen, Sandeinschlüsse und Schrumpfporosität. Wenn das geschmolzene Metall abkühlt, zieht es sich über unterschiedliche Dicken hinweg ungleichmäßig zusammen. Um die interne Integrität zu überprüfen, müssen Hersteller umfangreiche Röntgentests (RT) durchführen. Dieser Testaufwand verlangsamt die Produktionspläne erheblich. Dies führt auch zu häufigem und kostspieligem Teileausschuss.

Das Schmieden erfordert einen radikal anderen und kontrollierteren Ansatz. Anlagen formen massive Stahlblöcke unter extremem thermischen und mechanischen Druck. Sie verwenden riesige hydraulische Pressen, um erhitztes Metall in Formen zu pressen. Diese thermisch-mechanische Kompression bietet deutliche strukturelle Vorteile.

1. Es verdichtet das Rohmaterial gründlich und schließt eventuell vorhandene Mikroporen.
2. Es richtet den metallurgischen Kornfluss so aus, dass er exakt der Bauteilkontur entspricht.
3. Dadurch werden innere Hohlräume, die häufig in Gussteilen auftreten, vollständig eliminiert.

Ein Kugelhahn aus geschmiedetem Stahl erfordert völlig andere Prüfkriterien. Es basiert auf Ultraschallprüfungen (UT) anstelle von kostspieligen Röntgenstrahlen. Diese UT-Methode ist sehr vorhersehbar und schneller auszuführen. Es deckt selten versteckte interne Mängel auf, weil der Prozess selbst sie verhindert.

Vergleich der Materialverarbeitung

Greifbare Vorteile eines geschmiedeten 600LB-Kugelhahns

Die Ausrichtung des Getreideflusses ist ein wichtiger struktureller Game Changer. Es bietet eine bis zu 20 % höhere Schlag- und Zugfestigkeit. Dies gilt auch für Gussteile mit exakt derselben chemischen Zusammensetzung. Ein geschmiedeter 600LB-Kugelhahn bewältigt plötzliche Spannungsspitzen sicher. Es absorbiert Wasserschläge, ohne dass es zu Sprödbrüchen kommt. Unter extremen Überlastbedingungen dehnt es sich eher, als dass es zerbricht.

Die Gleichmäßigkeit der Wandstärke stellt für Ingenieure einen weiteren enormen betrieblichen Vorteil dar. Schmiedemaschinen liefern jederzeit präzise und wiederholbare physikalische Abmessungen. Sie sorgen für konsistente Fertigungsergebnisse bei großen Projektaufträgen. Dadurch werden lokale Dünnstellen beseitigt, die herkömmliche Gießereien stören. Diese gefährlichen Schwachstellen entstehen beim Abkühlen häufig durch Kernverschiebungen von Gusskörpern.

Wir müssen auch strikte Branchenkonformität und Materialrückverfolgbarkeit berücksichtigen. Ein geschmiedetes API 6D-Ventil vereinfacht Ihre Projektdokumentation erheblich. Es liefert klare, zuverlässige Materialtestberichte (MTRs). Es gewährleistet eine ununterbrochene Compliance bei rauen sauren Einsatzbedingungen. Standards wie NACE MR0175 und ISO 15156 erfordern makellose interne Strukturen. Beim wasserstoffinduzierten Cracken (HIC) geht es aggressiv um strukturelle Anomalien. Die geschmiedete Integrität verhindert, dass Wasserstoffatome mikroskopisch kleine Hohlräume finden und sich darin ansammeln.

Abschließend betrachten wir die Möglichkeiten der Null-Fehler-Bearbeitung. Geschmiedeter Stahl ergibt auf natürliche Weise eine weitaus bessere Oberflächenbeschaffenheit. In den abschließenden automatisierten Bearbeitungsphasen ist die Leistung besser. Diese makellose Oberfläche gewährleistet engere Toleranzen für dynamische Innendichtungen. Es reduziert das Risiko diffuser Emissionen über die gesamte Betriebslebensdauer erheblich. Sie erhalten über Jahrzehnte hinweg eine dichtere und sicherere Umweltabdichtung aufrecht.

Entscheidungsrahmen: Risiko vs. Kosten-Tipping-Punkte

Es muss nicht immer jede einzelne Rohrleitungsverbindung geschmiedet werden. Ingenieure müssen einen logischen Entscheidungsrahmen anwenden, um Budgets zu optimieren. Wir empfehlen die Angabe von Gussoptionen für Standard-Versorgungsleitungen. Sie eignen sich hervorragend für Kühlwasserkreisläufe mit geringem Risiko. Auch sekundäre Bypassleitungen funktionieren sicher mit Gussmaterialien. Gussteile passen sich außergewöhnlich gut an massive, kundenspezifische Geometrien an. Wenn Sie Projekte mit extrem großen Bohrungen spezifizieren, werden die Schmiedekosten geometrisch unerschwinglich. Für 36-Zoll-Systeme und größere Systeme müssen Sie das Casting akzeptieren.

Es gibt jedoch Situationen, in denen das Fälschen zwingend erforderlich ist. Sie müssen strukturelle Variablen in kritischen Infrastrukturen vollständig eliminieren. Für folgende Anwendungen empfehlen wir dringend geschmiedete Materialien:

• Hauptleitungs-Absperrventile, Isolierungen von Kompressorstationen und Molchabscheidersysteme.
• Umgebungen mit giftigen, tödlichen oder leicht entflammbaren Medien. Dazu gehören Hochdruck-Erdgas- und Sauerölleitungen.
• Anwendungen, die eine schnelle und vorhersehbare Projektausführung erfordern.

Durch die Verfügbarkeit geschmiedeter Blöcke können lange Vorlaufzeiten für kundenspezifische Formen häufig umgangen werden. Es hilft Ingenieurbüros, unerwartete NTE-Ablehnungsraten zu vermeiden. Eine einzige fehlgeschlagene Röntgenaufnahme eines Gusskörpers kann Projekte um Wochen verzögern. Das Schmieden stellt sicher, dass Ihr Produktionsplan intakt bleibt.

Überlegungen zur Spezifikation und Implementierung

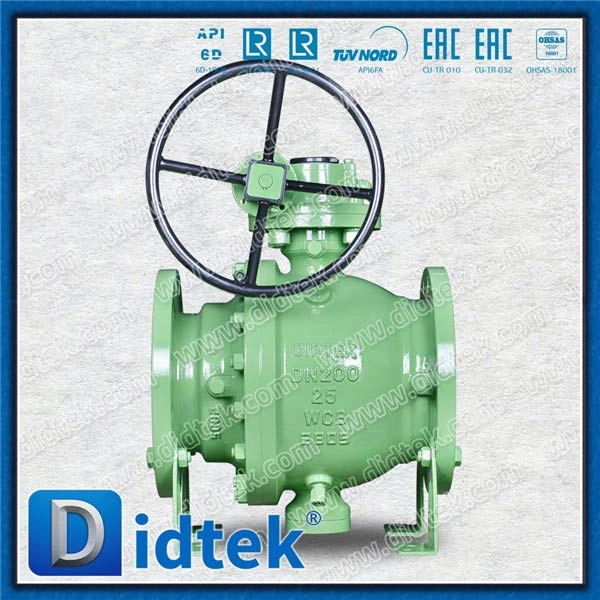

Der Hochdruckbetrieb erzeugt zwangsläufig enorme interne Drehmomentwerte. Der Differenzdruck drückt die Kugel hart gegen stromabwärts gelegene Sitzflächen. Die Angabe eines Präzisions -Schneckenkugelhahns ist hier unbedingt erforderlich. Es verhindert schwere Verletzungen des Bedieners während des manuellen Betriebs in Umgebungen der Klasse 600. Bei diesen Drücken ist es physikalisch unmöglich, die Hebel des bloßen Vorbaus sicher zu drehen. Das Getriebe sorgt für eine sanfte, äußerst kontrollierte Spindelrotation. Es verhindert schnelle Öffnungsvorgänge, die zerstörerische Flüssigkeitsschläge verursachen.

Der Karosseriebau erfordert eine sorgfältige Prüfung während der Spezifikationsphase. Sie müssen zwischen zweiteiligen und dreiteiligen Designarchitekturen wählen. Dreiteilige geschmiedete Gehäuse ermöglichen viel einfachere Inline-Wartungsverfahren. Sie unterstützen komplexere Innenbearbeitungsaufgaben während der Fertigung. Sie müssen auch geschweißte gegenüber geschraubten Karosseriekonfigurationen bewerten. Vollständig geschweißte Schmiedekörper eliminieren atmosphärische Flanschleckpfade vollständig. Dies bleibt in Szenarien mit erdverlegten Pipelines, in denen der Wartungszugang gleich Null ist, von entscheidender Bedeutung.

Endverbindungen erfordern von Ihrem Team eine strenge metallurgische Aufsicht. Der Übergang von geschmiedeten Ventilenden zur Pipeline-Metallurgie erfordert eine strenge Prüfung. Sie benötigen eine sorgfältige Bewertung aller Schweißnahtenvorbereitungen. Die Abschrägungswinkel Ihrer Rohre müssen perfekt zu den Ventilenden passen. Die Kohlenstoffäquivalent-Anpassung (CE) sorgt für starke, zuverlässige Feldschweißungen. Es bestimmt Ihre Anforderungen an das Vorwärmen und die Wärmebehandlung nach dem Schweißen. Das Übersehen dieses Schritts führt zu spröden Schweißnähten und katastrophalen Leitungsausfällen.

Abschluss

• Die anfänglichen Beschaffungseinsparungen einer Gusskarosserie verschwinden schnell. Testfehler, hohe Ausschussraten und betriebliche Gefahren machen diese Spielräume in Hochdruckumgebungen zunichte.
• Für die Hauptstreckeninfrastruktur der Klasse 600 bieten standardisierte Lösungen aus geschmiedetem Stahl unübertroffene Sicherheit. Sie bieten nachweisbare strukturelle Integrität und vollständige Compliance-Bereitschaft.
• Sie gewährleisten die langfristige Zuverlässigkeit, die moderne Pipeline-Sicherheitsstandards erfordern.
• Fordern Sie immer umfassende UT-Inspektionen an, bevor mit der Pipeline-Installation begonnen wird.
• Richten Sie Ihre Materialauswahl ggf. genau an den NACE-Sauerdienstanforderungen aus.

FAQ

F: Warum sind geschmiedete Ventile im Allgemeinen auf bestimmte Größenbereiche beschränkt?

A: Zum Schmieden sind massive hydraulische Pressen erforderlich. Ab bestimmten Durchmessern, in der Regel 24 Zoll oder mehr, werden die physikalischen Einschränkungen extrem. Die Werkzeugkosten für riesige Schmiedepressen erreichen unerschwingliche Ausmaße. Daher bleiben Guss- oder Plattenschweißkörper die einzige wirtschaftlich sinnvolle Option für riesige Rohrleitungsnetze.

F: Erfordert ein Kugelhahn aus geschmiedetem Stahl eine andere zerstörungsfreie Prüfung als ein Kugelhahn aus Guss?

A: Ja, das tut es. Gussteile stützen sich in hohem Maße auf Röntgenprüfungen, um volumetrische Defekte wie innere Hohlräume zu finden. Bei Schmiedestücken kommt in erster Linie die Ultraschallprüfung (UT) zum Einsatz. UT erkennt lineare Fehler oder interne Delaminierung. Durch den Schmiedeprozess werden volumetrische Hohlräume auf natürliche Weise vermieden, wodurch teure Röntgenaufnahmen weitgehend überflüssig werden.

F: Kann ein Gussventil die API 6D-Standards für Hochdruckrohrleitungen erfüllen?

A: Ja, Gussventile können die API 6D-Zertifizierung erhalten. Sie unterliegen jedoch strengen Anforderungen der zerstörungsfreien Prüfung (NDE). Das Bestehen dieser strengen Tests führt häufig zu hohen Ausschuss- und Nacharbeitsraten in der Gießerei. Dies führt zu erheblichen Zeitplanverzögerungen und unüberschaubaren Risiken für EPC-Auftragnehmer.

F: Welchen Einfluss hat die Druckklasse auf die Wahl eines Schneckengetriebeantriebs?

A: Die Sitzreibung nimmt mit dem Innendruck exponentiell zu. Ein Ventil der Klasse 600 erfordert ein deutlich höheres Betriebsdrehmoment als ein Ventil der Klasse 150 genau derselben Größe. Daher ist ein Schneckengetriebeantrieb zwingend erforderlich. Es garantiert ein sicheres, kontrolliertes Öffnen und Schließen, wodurch gefährliche Wasserschlageffekte verhindert werden.
