API 594- und API 602-Rückschlagventile: Standards und Auswahl

Ungeplante Ventilausfälle können zu massiven Stillständen von Industrieanlagen führen. Diese katastrophalen Ereignisse verursachen Produktionsausfällen und Umweltstrafen in Millionenhöhe. Die Auswahl des falschen Herstellungsstandards gefährdet die Integrität der Pipeline und stört den täglichen Betrieb. Beschaffungsmanager und Außendiensttechniker müssen die strengen technischen Unterschiede zwischen Branchenspezifikationen verstehen, um fundierte Kaufentscheidungen treffen zu können.

Was ist ein API 594-Rückschlagventil? Den Standard verstehen

Der Standard 594 des American Petroleum Institute ist eine weltweit anerkannte Spezifikation, die das Design, die Materialien, die Einbaumaße und die Prüfanforderungen für bestimmte Rückschlagventile vorschreibt. Diese Einheiten wurden in erster Linie entwickelt, um einen Rückfluss zu verhindern und gleichzeitig den Platzbedarf zu minimieren. Sie sind ein fester Bestandteil moderner Rohrleitungsnetze. Im Gegensatz zu herkömmlichen Swing-Check-Designs, die längliche, schwere Gehäuse erfordern, passen API 594-Varianten kompakt zwischen Rohrflansche. Durch diese Konfiguration werden sowohl das Baugewicht als auch der benötigte Bauraum drastisch reduziert.

Der Aufstieg des Dual-Plate-Designs

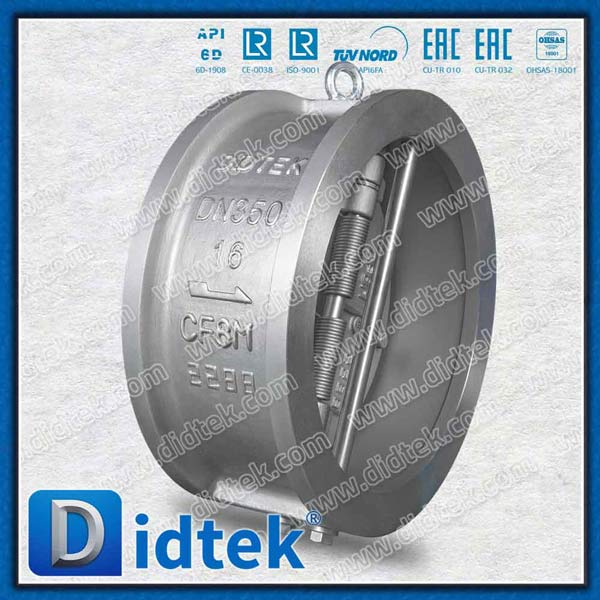

Unter den verschiedenen Konfigurationen, die von dieser Norm abgedeckt werden, hat sich das Doppelplatten-Rückschlagventil API 594 zur dominierenden Wahl in modernen Industrieanlagen entwickelt. Stellen Sie sich ein Wartungsteam vor, das auf einem Gerüst fünfzig Fuß über dem Boden einer Raffinerie hängt. Das Manövrieren eines sperrigen herkömmlichen Swing-Checks in dieser Umgebung ist ein logistischer Albtraum. Im Gegensatz dazu verwendet das Doppelplattendesign im Wafer-Stil zwei federbelastete halbkreisförmige Scheiben. Diese Platten falten sich während des Vorwärtsflusses zusammen und schnappen zu, sobald die Flüssigkeitsgeschwindigkeit abnimmt.

Die Vorteile gehen weit über die bloße Gewichtsreduzierung hinaus. Insbesondere bietet diese Konfiguration einen deutlich geringeren Druckabfall und weist entscheidende Anti-Slamm-Eigenschaften auf. Dadurch werden nachgeschaltete Pumpen vor hydraulischen Stößen geschützt. Um strenge Umweltvorschriften einzuhalten, verwenden moderne Anlagen häufig halterlose F2-Schmiedestahlkonstruktionen oder SS CF8M-Gussstahlkonstruktionen. Diese halterlosen Konstruktionen eliminieren externe Löcher im Ventilkörper und eliminieren so mögliche atmosphärische Leckpfade vollständig.

Wesentliche Komponenten und Mechanik

Die Anatomie dieses Ventils ist für eine schnelle und zuverlässige Reaktion optimiert. Zu den Hauptkomponenten gehören ein zylindrischer Körper, die Doppelplatten, ein zentraler Scharnierstift, ein Anschlagstift zur Verhinderung eines Überhubs und hochfeste Torsionsfedern. Wenn sich der Vorwärtsfluss verlangsamt, leitet die Federspannung den Verschluss ein, bevor die Flüssigkeit vollständig umkehren kann. Dieser proaktive Mechanismus ist äußerst wirksam bei der Minderung von Wasserschlägen. Wasserschläge sind zerstörerische hydraulische Stoßwellen, die Rohrverbindungen zerstören und empfindliche Instrumente beschädigen können.

Erkundung des API 602-Rückschlagventilstandards

Während der vorherige Standard auf breite Größen und Wafer-Designs abzielt, bedient API 602 eine völlig andere technische Nische. Es handelt sich um die maßgebliche Spezifikation für kompakte Hochleistungsventile, die ausschließlich für Rohrleitungssysteme mit kleinem Durchmesser gilt. In der Regel umfasst dies die Rohrnenngröße 4 und kleiner.

Designmerkmale und Schmiedefestigkeit

Gehen Sie durch eine dichte Chemikalieneinspritzanlage und Sie werden zweifellos diese robusten Einheiten entdecken, die Umgehungsleitungen bewachen. Ein API 602-Rückschlagventil zeichnet sich durch seine robuste Konstruktion aus geschmiedetem Stahl aus. Der Schmiedeprozess formt Metall unter extremen lokalen Druckkräften. Dies richtet die Kornstruktur aus und beseitigt innere Hohlräume oder Porosität, die häufig bei Gussalternativen auftreten. Daher zeichnen sich Materialien wie ASTM A105 oder F316 durch eine außergewöhnliche Zugfestigkeit aus, die sie äußerst widerstandsfähig gegen thermische Ermüdung und mechanische Stöße macht.

Nach dieser Norm fallen Ventile im Allgemeinen in drei Funktionskategorien. Kolbentypen nutzen einen Gleitmechanismus, der sich hervorragend zur Dämpfung starker Strömungspulsationen eignet. Kugeltypen verfügen über ein kugelförmiges Element, das sich besonders gut für hochviskose Flüssigkeiten eignet. Bei den Swing-Typen schließlich kommt eine herkömmliche Scheibe zum Einsatz, die für Leitungen mit geringer Geschwindigkeit geeignet ist, bei denen die Minimierung des Druckabfalls im Vordergrund steht.

Branchentrends: Der Wandel hin zu hochlegierten Schmiedeteilen

Die Analyse der jüngsten Veränderungen im Petrochemie- und Offshore-Sektor zeigt einen deutlichen Branchentrend hin zur Spezifizierung höher legierter Materialien für die Infrastruktur kleiner Bohrungen. Da die Öl- und Gasförderung in tiefere, heißere und korrosivere Umgebungen vordringt, wird Standard-Kohlenstoffstahl häufig ersetzt. Hohe Schwefelwasserstofffelder erfordern undurchdringliche Grenzen. Auftragsverarbeiter im technischen Bereich verlassen sich zunehmend auf den strengen API 602-Standard, um sicherzustellen, dass exotische Legierungen wie Duplex-Edelstahl und Inconel einwandfrei geschmiedet werden. Dieser Trend wird maßgeblich durch globale Initiativen vorangetrieben, die darauf abzielen, bei tödlichen Medienanwendungen null diffuse Emissionen zu erreichen.

API 594 vs. API 602: Grundlegende Unterschiede erklärt

Um Projektmanager und Beschaffungsteams bei der Bewertung dieser beiden Optionen zu unterstützen, ist es wichtig, ihre grundlegenden technischen Unterschiede zu verstehen. Die Entscheidung hängt selten von der Präferenz ab. Es wird streng durch Systemparameter vorgegeben.

Größenbereich und räumlicher Fußabdruck

Das unmittelbarste Unterscheidungsmerkmal ist die Größe. API 594 ist für einen enormen Durchsatz ausgelegt und deckt ein breites Größenspektrum ab, das weit über Standardrohrleitungen hinausgeht. Im Gegensatz dazu ist API 602 ausschließlich für Netzwerke mit kleiner Bohrung vorgesehen. Wenn ein Projekt eine Rohrleitung mit großem Durchmesser vorschreibt, ist der Wafer-Standard automatisch die Wahl.

Herstellungsmaterialien: Guss vs. Schmieden

Da das Schmieden extrem großer Komponenten kostspielig und technisch komplex ist, wird für Ventile mit großem Durchmesser typischerweise Stahlguss verwendet. Allerdings erfordern die Hochdruckbedingungen, die bei Rohrleitungen mit kleinem Durchmesser auftreten, eine strukturelle Dichte, die nur geschmiedeter Stahl bieten kann. Zwar gibt es geschmiedete API 594-Ventile für bestimmte anspruchsvolle Anwendungen, für größere Größen bleibt jedoch das Gießen das primäre Herstellungsverfahren.

Einbau- und Einbaumaße

Zwischenflanschventile sind so konstruiert, dass sie problemlos zwischen vorhandene Rohrflansche passen und nur minimale strukturelle Unterstützung erfordern. Geschmiedete Ventile mit kleinem Durchmesser verfügen trotz ihrer geringen Gesamtgröße oft über NPT-Gewinde, Muffenschweißung oder integrierte Flanschenden. Im Vergleich zu ihrer Nennrohrgröße verfügen sie über längere Baulängenabmessungen, um schwere verschraubte oder geschweißte Hauben aufzunehmen.

Dekodierung der Druckstufen: Von Klasse 600 bis Klasse 2500

Beide Standards müssen ASME B16.34 entsprechen, das strenge Druck-Temperatur-Bewertungen basierend auf Baumaterialien festlegt. Die Auswahl der richtigen Druckklasse ist ein nicht verhandelbares Sicherheitsmandat, das sich direkt auf die Anlagenintegrität auswirkt.

Anwendungen für mittlere bis hohe Drücke

Die Bezeichnung Klasse 600 weist auf einen robusten maximal zulässigen Arbeitsdruck hin. Bei Umgebungstemperaturen kann ein Rückschlagventil aus Kohlenstoffstahl der Klasse 600 typischerweise Drücken von bis zu etwa 1480 psig standhalten. Diese Einheiten dienen als Arbeitspferde der Midstream- und Downstream-Sektoren. Sie werden häufig in Kesselspeisewassersystemen, Ölverarbeitungsanlagen mit mittlerem Druck und Mittelstromübertragungsleitungen installiert. Sie bieten ein optimales Verhältnis von Wandstärke und Wirtschaftlichkeit.

Extreme Umgebungen und anspruchsvoller Service

Wenn Betriebsparameter darüber hinaus metallurgische Grenzen überschreiten, ist ein Rückschlagventil der Klasse 2500 obligatorisch. Diese Einheiten sind für flüchtige Drücke von bis zu 6170 psig bei Umgebungstemperaturen ausgelegt und verfügen über außergewöhnlich dicke Wände. Sie verwenden hochbelastbare Schrauben und spezielle Sitzmaterialien, die so konzipiert sind, dass sie starken Verformungen standhalten. Sie sind unverzichtbar auf Offshore-Plattformen, in Hochdruck-Dampfeinspritzsystemen und in stark beanspruchten chemischen Verarbeitungsanlagen, wo strukturelles Nachgeben zu katastrophalen Explosionen führen würde.

Auswahlhilfe: So wählen Sie zwischen den Standards

Die Auswahl des richtigen Rückschlagventils ist eine strenge technische Entscheidung, die auf Fluiddynamik, räumlicher Verfügbarkeit und Sicherheitsprotokollen basiert. Außendiensttechniker sollten einen strukturierten Ansatz verfolgen, um eine optimale Leistung sicherzustellen.

Bewerten Sie die Größe und Platzbeschränkungen der Pipeline

Der Hauptfilter ist die Nennrohrgröße. Als allgemeine technische Faustregel gilt für Rohrleitungen, die größer als die Nennrohrgröße 4 sind, das Wafer-Design der Standardstandard. Darüber hinaus ist die kompakte Baulänge äußerst vorteilhaft, wenn der Installationsbereich starke räumliche Einschränkungen aufweist, beispielsweise in einem überfüllten Pumpenraum. Für Leitungen mit einer Nennrohrgröße von 2 oder kleiner ist mit ziemlicher Sicherheit der geschmiedete Standard mit kleinem Durchmesser erforderlich.

Bewerten Sie Medien, Druck und Temperatur

Stark korrosive Flüssigkeiten, flüchtige organische Verbindungen oder extreme Drücke erfordern den dichten, porenfreien Körper eines geschmiedeten Ventils. Diese Struktur verhindert das Eindringen interner Medien und widersteht Kriechen bei hohen Temperaturen. Die Art der Flüssigkeit bestimmt direkt die Materialqualität und den erforderlichen Konstruktionsstandard.

Analysieren Sie Strömungseigenschaften und Druckabfall

Ingenieure müssen akzeptable Druckverluste im Rohrleitungssystem sorgfältig berechnen. Aerodynamisch gestaltete Doppelplatten minimieren den Strömungswiderstand und reduzieren so den Energieverbrauch der Pumpe im Laufe der Zeit erheblich. Wenn ein System außerdem stromabwärts von Kolbenpumpen zu schnellen Strömungsumkehrungen neigt, ist der federunterstützte Verschluss deutlich überlegen, hydraulische Stoßwellen zu stoppen, bevor sie sich vollständig ausbilden können.

Die Bedeutung von Qualitätskontrolle und Zertifizierungen in EPC-Projekten

Die Beschaffung von Hardware, die während der Inbetriebnahme ausfällt, kann zu Projektverzögerungen, Umweltstrafen und schwerwiegenden Sicherheitsrisiken in Millionenhöhe führen. Daher ist eine verifizierte Qualitätskontrolle für Ingenieurbeschaffungs- und Bauunternehmer von größter Bedeutung.

Erfüllung globaler Standards und Umweltziele

Ein wichtiger Branchentrend ist der aggressive Vorstoß zur Einhaltung von Umwelt-, Sozial- und Governance-Compliance. Moderne Projekte fordern null diffuse Emissionen. Daher spezifizieren Ingenieure zunehmend halterlose Konstruktionen, die das Eindringen von außen in den Körper vollständig verhindern. Produkte müssen strengen Zusatztests wie API 598 unterzogen werden, um die Integrität der Schale und die Sitzfähigkeit unter starken hydrostatischen und pneumatischen Druckstößen zu bestätigen.

Überprüfung der Herstelleranmeldeinformationen

Die Beschaffung von seriösen, sorgfältig geprüften Herstellern ist von entscheidender Bedeutung. Beschaffungsteams müssen auf eine ISO 9001-Zertifizierung, CE PED-Konformität für europäische Märkte und das offizielle API-Monogramm achten. Die Überprüfung verifizierter Ventilherstellungszertifikate garantiert, dass das gelieferte Produkt die erforderliche metallurgische Zusammensetzung, genaue Bearbeitungstoleranzen und dokumentierte Prüfprotokolle strikt einhält.

Wartung, Fehlerbehebung und Gesamtbetriebskosten

Der anfängliche Kaufpreis macht nur einen Bruchteil der Gesamtbetriebskosten eines Ventils aus. Langfristige Wartungsanforderungen, Teileaustausch und potenzielle Ausfallzeiten haben großen Einfluss auf die Betriebsbudgets.

Beibehaltung von Wafer- und Dual-Plate-Designs

Aufgrund der stromlinienförmigen Innenstruktur ohne äußere bewegliche Teile sind diese Einheiten im Allgemeinen wartungsarm. Allerdings müssen Wartungsteams die internen Torsionsfedern kontinuierlich auf Ermüdung überwachen, insbesondere bei stark turbulenten Strömungen, bei denen Plattenflattern auftritt. Defekte Federn verzögern das Schließen, wodurch erneut die Gefahr eines Wasserschlags entsteht. Durch die Verwendung halterloser Konfigurationen werden die Gesamtbetriebskosten erheblich gesenkt, da kein regelmäßiger Austausch externer Verschlussstopfen oder Dichtungen erforderlich ist.

Wartung von geschmiedeten Ventilen mit kleinem Durchmesser

Bei der routinemäßigen Wartung von geschmiedeten Einheiten mit kleiner Bohrung geht es in der Regel um den Verschleiß der Motorhaubenverbindung und des inneren Sitzes. Bei Hochtemperaturanwendungen kann es mit der Zeit zu Erosion der Sitzflächen kommen. Bei Typen mit verschraubter Haube führt die Temperaturwechselbelastung zu einer Entspannung der Dichtung, was ein planmäßiges Nachziehen der Schrauben bei Anlagenstillständen erfordert. In tödlichen Flüssigkeitssystemen entscheiden sich Ingenieure häufig für Varianten mit geschweißter Haube. Obwohl sie inline nicht reparierbar sind, garantieren sie über ihre gesamte Lebensdauer hinweg eine Leckagefreiheit, was den Wartungsaufwand in gefährlichen Umgebungen drastisch reduziert.

Abschluss

Die ordnungsgemäße Beschaffung von Industriearmaturen erfordert ein tiefes Verständnis der betrieblichen Anforderungen an vorderster Front. Für Rohrleitungen mit großem Durchmesser ist der API 594-Standard maßgeblich, da er durch sein federbelastetes Doppelplattendesign unübertroffene Platzersparnis, reduziertes Gewicht und eine hervorragende Verhinderung von Wasserschlägen bietet. Im Gegensatz dazu bietet der API 602-Standard die robuste, geschmiedete Strukturintegrität, die zur sicheren Aufnahme hoher Drücke und gefährlicher Medien in Rohrleitungssystemen mit kleinem Durchmesser erforderlich ist. Durch die sorgfältige Bewertung von Druckklassen, Fluiddynamik und räumlichen Einschränkungen können Ingenieure langfristige Pipeline-Sicherheit und optimale Anlageneffizienz gewährleisten.

FAQ Häufig gestellte Fragen

Was ist der Unterschied zwischen API 594- und API 6D-Rückschlagventilen?

API 594 konzentriert sich hauptsächlich auf das Design, die Abmessungen und die Druck-Temperatur-Bewertungen für Zwischenflansch-, Laschen- und Flanschventile, die allgemein in Raffinerien und Chemieanlagen verwendet werden. Es wird in hohem Maße mit platzsparenden Doppelplattenkonstruktionen in Verbindung gebracht. API 6D hingegen ist die Spezifikation, die speziell auf Öl- und Gasfernleitungspipelines zugeschnitten ist. API 6D-Ventile erfordern oft eine Konstruktion mit vollem Durchgang, um die Reinigung und Inspektion der Rohrleitungen zu ermöglichen. Diese spezielle Freigabeanforderung wird normalerweise nicht durch API 594 abgedeckt.

Kann ein Doppelplatten-Rückschlagventil vertikal installiert werden?

Ja, sie können in vertikalen Rohrleitungen installiert werden, aber die Strömungsrichtung ist ein entscheidender technischer Faktor. Der Einbau in vertikalen Leitungen mit Aufwärtsströmung ist Standard und äußerst effektiv. Wenn die vertikale Leitung jedoch eine Abwärtsströmung aufweist, sind spezielle Modifikationen erforderlich. Der Hersteller muss schwerere, speziell kalibrierte Federn verwenden, um sicherzustellen, dass die Platten sowohl gegen die Schwerkraft als auch gegen das Gewicht der Flüssigkeit sicher schließen können.

Was bedeutet halterlos bei der Ventilkonstruktion?

In Standardkonfigurationen werden der Scharnierstift und der Anschlagstift durch vollständig durch das Ventilgehäuse gebohrte Löcher eingeführt, die dann mit Gewindestopfen verschlossen werden. Eine halterlose Konstruktion bedeutet, dass keine Löcher durch die äußere Druckbegrenzung gebohrt werden müssen. Die internen Stifte werden mit einem internen Träger oder Sicherungsring gesichert. Dieses Design ist für toxische oder Hochdruckanwendungen von entscheidender Bedeutung, da es einen potenziellen Leckpfad zur Atmosphäre vollständig eliminiert und dadurch diffuse Emissionen verhindert.

Ist ein Rückschlagventil der Klasse 2500 immer geschmiedet?

Bei kleineren Rohrnenngrößen gemäß API 602 werden sie fast ausschließlich aus geschmiedetem Stahl hergestellt, um die erforderliche Dichte und Festigkeit für den Umgang mit extremen Drücken zu gewährleisten. Bei größeren Größen gemäß API 594 können Ventile der Klasse 2500 jedoch aus Stahlguss hergestellt werden. Solange der Gussprozess streng kontrolliert wird und Wandstärke, Materialqualität und zerstörungsfreie Prüfung den strengen Anforderungen von ASME B16.34 entsprechen, sind Gussventile in der Lage, extreme Drücke sicher zu bewältigen.

Welcher Standard eignet sich besser zur Vermeidung von Wasserschlägen?

Das Doppelplattendesign gemäß API 594 ist im Vergleich zu Standard-Swing-Checks von Natur aus besser bei der Verhinderung von Wasserschlägen. Ein Wasserschlag entsteht, wenn die Gegenströmung eine Scheibe zuschlägt und eine zerstörerische Stoßwelle erzeugt. Da die Doppelplattenkonstruktion starke Torsionsfedern verwendet, werden die Platten gezwungen, sich zu schließen, sobald die Vorwärtsströmungsgeschwindigkeit auf Null sinkt. Dieser federunterstützte Verschluss stellt sicher, dass die Leitung vollständig geschlossen ist, bevor es zu einem Rückfluss kommen kann, und mildert so die Bedingungen, die einen hydraulischen Schock verursachen.

Können API 594- und API 602-Ventile austauschbar verwendet werden?

Nein, sie dienen ganz anderen technischen Zwecken. API 594 wurde für größere Rohrleitungen entwickelt, bei denen Platzersparnis und die Vermeidung von Wasserschlägen Priorität haben. API 602 ist ausschließlich für Rohrleitungssysteme mit kleinem Durchmesser vorgesehen, die dicke geschmiedete Wände erfordern, um starkem Druck und Thermoschock standzuhalten. Ein Austausch würde entweder dazu führen, dass die Installation aufgrund von Größenunterschieden nicht möglich ist oder dass es zu einem katastrophalen Strukturversagen kommt.

Welche Prüfanforderungen gelten für Rückschlagventile nach API 594 und API 602?

Beide Standards erfordern strenge Tests, um die Betriebssicherheit zu gewährleisten. Hersteller folgen in der Regel der Prüfnorm API 598, die hydrostatische Hochdruckschalentests zur Überprüfung der Gehäuseintegrität und pneumatische Niederdrucksitztests zur Garantie von Leckagefreiheit vorschreibt. Ventile, die für den harten Einsatz bestimmt sind, können auch zusätzlichen zerstörungsfreien Tests wie Radiographie oder Farbeindringprüfung unterzogen werden, um das Fehlen mikroskopischer metallurgischer Fehler zu bestätigen.
