API 6D DIB-1 DIB-2 Kugelhahn: Auswahl für Öl und Gas

Bei der Spezifikation von Absperrventilen für Rohrleitungen müssen strenge Sicherheitsvorschriften mit den betrieblichen Realitäten des Hohlraumdruckmanagements in Einklang gebracht werden. Sie müssen Hochdruckflüssigkeiten präzise steuern, um Personal und Infrastruktur zu schützen. Die Systemzuverlässigkeit hängt stark von der Auswahl der richtigen Sitzkonfigurationen für Ihre spezifischen Rohrleitungsbedingungen ab. Ein Missverständnis der subtilen strukturellen Unterschiede zwischen DIB-1- und DIB-2-Konfigurationen führt häufig zu Überspezifikation, thermischer Bindung oder kritischem Sitzversagen unter Hochdruckszenarien. Ingenieure stimmen die Sitzmechanik häufig falsch mit den Risiken der thermischen Ausdehnung von Flüssigkeiten ab. Diese Verwirrung beeinträchtigt sowohl die Systemintegrität als auch die Einhaltung gesetzlicher Vorschriften. Wir bieten eine technische Aufschlüsselung zur Bewertung des Rohrleitungsmediums, der Flussrichtung und der Druckentlastungsanforderungen. Sie lernen, thermische Parameter genau auszuwerten und sie direkt auf physikalische Ventilstrukturen abzubilden. Dieser Leitfaden hilft Ihnen bei der Auswahl des richtigen DIB-1 DIB-2 Kugelhahns für Ihre spezifische Anwendung. Lesen Sie weiter, um diese wichtigen Unterschiede bei Öl- und Gasventilen zu beherrschen.

Wichtige Erkenntnisse

• DIB-1 (bidirektional): Nutzt zwei DPE-Sitze (Double Piston Effect). Bietet echte doppelte Isolierung aus beiden Richtungen, fängt jedoch den Druck im Hohlraum automatisch ein und erfordert ein externes Druckentlastungssystem für flüssige Medien.
• DIB-2 (unidirektional): Verwendet einen SPE-Sitz (Single Piston Effect) und einen DPE-Sitz. Bietet doppelte Isolierung in einer Richtung und ermöglicht gleichzeitig eine automatische Druckentlastung im Hohlraum in Richtung der vorgelagerten Rohrleitung.
• Entscheidungsfaktor: Die Wahl hängt ganz davon ab, ob das Prozessmedium einer thermischen Ausdehnung unterliegt und ob die Strömung streng unidirektional oder bidirektional ist.

Festlegung der Basislinie: DBB vs. Doppelisolations-Entlüftungsventilmechanik

Beschaffungsteams verwechseln Double Block and Bleed (DBB)-Systeme oft mit Double Isolation and Bleed (DIB)-Architekturen. Sie verwenden die Begriffe in Bestellungen und technischen Spezifikationen fälschlicherweise synonym. API 6D definiert sie eindeutig anhand der Sitzmöglichkeiten und nicht anhand allgemeiner Betriebsziele. Die Norm trennt diese beiden Kategorien explizit, um gefährliche Fehlanwendungen in der Praxis zu verhindern. Das Verständnis dieser Grundlinie ist für einen sicheren Pipelinebetrieb von entscheidender Bedeutung.

Standard-DBB-Ventile verwenden zwei SPE-Sitze (Single Piston Effect). Sie blockieren gleichzeitig den Druck von beiden Enden. Sie können jedoch keine doppelte Isolierung von einer einzelnen Druckquelle bieten, wenn der vorgeschaltete Sitz ausfällt. Wenn der Leitungsdruck die primäre vorgeschaltete Dichtung überwindet, gelangt die Flüssigkeit in die Körperhöhle. Der stromabwärtige SPE-Sitz wird diesen überschüssigen Hohlraumdruck dann auf natürliche Weise stromabwärts ablassen. Durch diesen Entlüftungsmechanismus verlieren Sie die vollständige Isolation. Sie können sich bei der nachgeschalteten Wartung nicht auf ein Standard-DBB-Ventil verlassen, wenn nur eine Seite der Rohrleitung unter Druck bleibt.

Umgekehrt sorgt ein doppelt isoliertes Entlüftungsventil für eine redundante Abdichtung gegen Druck, der aus einer einzigen Richtung eintrifft. Diese mechanische Redundanz erweist sich für kritische Verteilerisolationsaufgaben als absolut entscheidend. Sie benötigen es für sensible Messgerätekalibrierungsroutinen. Es garantiert einen sicheren Wartungszugang, ohne dass Sie das gesamte Rohrleitungsnetz abschalten müssen. Sollte der Primärsitz ausfallen oder undicht sein, rastet der Sekundärsitz sofort ein. Es hält den Druck sicher im Ventilkörper zurück. Dadurch wird sichergestellt, dass die Wartungsmannschaften bei lokalen Eingriffen in die Pipeline vollständig geschützt bleiben.

Strukturkategorien: DIB-1 vs. DIB-2 und Sitzkonfigurationen

Die Definition der SPE-DPE-Sitzventilarchitektur erfordert eine genaue Betrachtung der internen Dichtungsmechanik. Der Kernunterschied liegt ausschließlich in der Kolbenwirkung der Sitzringe. Wir kategorisieren diese Ventile, indem wir analysieren, wie ihre Sitze auf den Druckaufbau im Hohlraum reagieren. Sie müssen verstehen, wie der Differenzdruck auf die Sitzgeometrie wirkt, um sie entweder in Richtung der Kugel oder von dieser weg zu drücken.

Betrachten Sie die DIB-1-Konfiguration. Es nutzt ein DPE-by-DPE-Setup.

• Mechanismus: Beide Sitze sind so konzipiert, dass sie sowohl durch Leitungsdruck als auch durch Hohlraumdruck gegen die Kugel gedrückt werden. Die Sitzgeometrie nutzt den Druck von beiden Seiten, um eine konstant dichte Abdichtung aufrechtzuerhalten. Federn sorgen für die Vorspannung, während der Flüssigkeitsdruck die Hauptdichtkraft liefert.
• Ergebnis: Sie erreichen echte mechanische Redundanz aus beiden Richtungen. Die Flussumkehr beeinträchtigt nicht die doppelte Isolationsfähigkeit. Das Ventil blockiert effektiv den Durchfluss, unabhängig von der stromaufwärtigen Ausrichtung.
• Einschränkung: In der Körperhöhle eingeschlossene Flüssigkeit hat keinen internen Fluchtweg. Die DPE-Sitze verhindern aktiv, dass Druck aus dem mittleren Hohlraum austritt. Dies führt zu erheblichen Überdruckrisiken, wenn sich die eingeschlossene Flüssigkeit aufgrund von Änderungen der Umgebungstemperatur ausdehnt.

Bewerten Sie als Nächstes die DIB-2-Konfiguration. Es basiert auf einem hybriden SPE-by-DPE-Setup.

• Mechanismus: Der Upstream-Sitz fungiert als SPE-Komponente. Es drückt von der Kugel weg, wenn der Innendruck im Hohlraum den Leitungsdruck übersteigt. Umgekehrt fungiert der Downstream-Sitz als DPE-Komponente. Es sorgt dafür, dass die Dichtung dicht an der Kugel anliegt, unabhängig von Druckspitzen im Hohlraum.
• Ergebnis: Es sorgt für eine robuste Doppelisolierung in der primären Strömungsrichtung. Gleichzeitig fungiert es als automatisches, selbstentlastendes Ventil. Überschüssiger Hohlraumdruck wird sicher in die vorgeschaltete Leitung zurückgeleitet, ohne dass externe Entlastungsgeräte erforderlich sind.

Sie müssen diese mechanischen Realitäten direkt auf Ihre spezifischen Pipelinebedingungen abbilden. Geben Sie keine DIB-1-Konfiguration an, nur weil sie auf dem Papier robuster klingt. Es bringt bestimmte Herausforderungen beim Hohlraummanagement mit sich, die Sie bewältigen müssen.

Kernbewertungsdimensionen für Öl- und Gaspipelines

Die Auswahl der richtigen Ventilkonfiguration geht weit über die Anpassung der Grunddruckklassen hinaus. Sie müssen den Flüssigkeitszustand, die Strömungsrichtung und die Einhaltung der Wartungssicherheitsvorschriften für Ihre Anlage systematisch bewerten.

Lassen Sie uns zunächst die Risiken des Flüssigkeitszustands und der Wärmeausdehnung untersuchen. Flüssige Medien wie Rohöl, NGLs und Wasser sind weiterhin sehr anfällig für thermische Ausdehnung. Wenn die Umgebungstemperatur steigt, dehnen sich eingeschlossene Flüssigkeiten im Ventilgehäuse schnell aus. Eine DIB-1-Konfiguration erfordert für diese Dienste ein externes Druckbegrenzungsventil (PRV). Andernfalls führt die sich ausdehnende Flüssigkeit zu einer dauerhaften Verformung der Sitze oder zum Bruch des Ventilkörpers. DIB-2 wird im Allgemeinen für Flüssigkeitsleitungen bevorzugt. Es ermöglicht auf natürliche Weise eine sichere interne Entlastung in die vorgelagerte Leitung. Gasmedien verhalten sich anders. Erdgas und Stickstoff wirken als hochkompressible Flüssigkeiten. Sie stellen in engen Räumen ein viel geringeres Risiko der Wärmeausdehnung dar. Komprimierbare Flüssigkeiten nehmen Volumenänderungen sicher auf. Diese Eigenschaft macht DIB-1 zu einer äußerst praktikablen Option für Gassysteme, bei denen eine absolute bidirektionale Doppelisolierung durch Sicherheitsprotokolle vor Ort vorgeschrieben ist.

Die Strömungsrichtung bestimmt vollständig die Ausrichtung Ihres Sitzes. Bidirektionale Pipelines erfordern unbedingt DIB-1-Setups. Beide Enden müssen eine zuverlässige doppelte Isolierung bieten, unabhängig davon, in welche Richtung das Produkt fließt. Für spezielle Durchflussleitungen gelten unterschiedliche Anforderungen. Für einen strikt unidirektionalen Durchfluss ist DIB-2 die optimale Wahl. Bei der Installation richten Sie den SPE-Sitz direkt auf die stromaufwärts gelegene Hochdruckseite aus. Mit diesem Aufbau gelingt die Hohlraumentlastung auf natürliche und sichere Weise.

Bewerten Sie die Isolationsanforderungen für nachgelagerte Wartungsarbeiten sorgfältig. Geräte wie Molchfallen und Dosieranlagen erfordern strenge Isolationsprotokolle. DIB-Konfigurationen gewährleisten maximale Sicherheit während Wartungsfenstern. Wenn der Primärsitz während des Betriebs undicht wird, hält der Sekundärsitz den Druck. Diese sekundäre Barriere schützt aktiv das Personal, das in drucklosen Downstream-Abschnitten arbeitet.

Risikoprofil der thermischen Ausdehnung

Überprüfen Sie diese Flüssigkeitseigenschaften sorgfältig, bevor Sie Ihre technischen Spezifikationen festlegen. Die Anpassung der Konfiguration an den flüssigen Zustand verhindert Betriebskatastrophen.

Umsetzungsrealitäten: Risikomanagement und strukturelle Integrität

Die Implementierung vor Ort macht die realen Konsequenzen theoretischer technischer Entscheidungen deutlich. Sie müssen den Hohlraumüberdruck und die strukturellen Belastungen proaktiv bewältigen, um die Systemintegrität über Jahrzehnte hinweg aufrechtzuerhalten.

Die Hohlraum-Überdruckfalle stellt in Flüssigkeitsleitungen ein ernstes Sicherheitsrisiko dar. Die Implementierung eines DIB-1 ohne ein richtig dimensioniertes und verrohrtes externes Hohlraum-Entlastungsventil ist gefährlich. In einem DIB-1-Hohlraum eingeschlossene flüssige Medien dehnen sich aufgrund von Sonneneinstrahlung oder nahegelegener Prozesswärme aus. Diese Wärmeausdehnung erzeugt immense innere hydrostatische Kräfte. Diese unkontrollierten Kräfte können zu einem schnellen Bruch des Körpers führen. Alternativ können sie den Ball auch vollständig gegen die weichen Sitze blockieren. Diese thermische Bindung macht den Betrieb des Aktuators unmöglich. Bei thermischer Bindung verlieren Sie die vollständige Kontrolle über den Isolationspunkt.

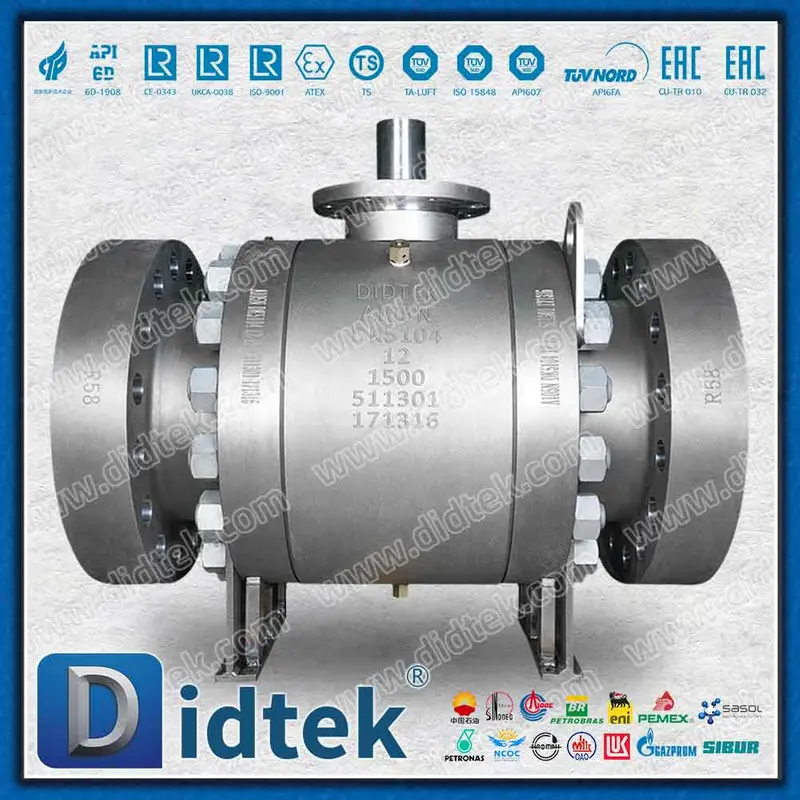

Strukturelle Überlegungen bei hohem Delta-P sind während der Spezifikationsphase gleichermaßen wichtig. Ein hoher Differenzdruck übt enorme Schubkräfte auf die Kugel- und Sitzringe aus. Stellen Sie sicher, dass der Hersteller eine robuste Kugelhahnkonstruktion mit Stützplatte verwendet . Es muss über eine Zapfenbefestigung und hochbelastbare Lagerplatten verfügen. Diese Lagerplatten absorbieren die massiven Schubkräfte, die auf die DPE-Sitze wirken. Sie übertragen die mechanische Kraft sicher in das Ventilgehäuse. Ohne diese robuste strukturelle Unterstützung verformen sich die Ventilinnenteile unter hohem Druck physikalisch. Eine Verformung führt zu einem sofortigen, katastrophalen Versagen der Dichtung.

Tests und Verifizierung dürfen bei der Beschaffung nicht außer Acht gelassen werden. Für kritische Absperrventile reicht es nicht aus, sich ausschließlich auf standardmäßige hydrostatische Drucktests zu verlassen. Bestätigen Sie, dass der Hersteller API 6D-Anhang-C-Tests durchführt. Branchenexperten kannten dies früher als Anhang-H-Prüfung. Sie müssen diese strengen Tests speziell für DIB-1- oder DIB-2-Konfigurationen durchführen. Dieses spezielle Protokoll validiert die redundanten Dichtungsfähigkeiten genau. Es beweist, dass der sekundäre Sitz vor der Lieferung vor Ort unabhängig den maximalen Nenndruck halten kann.

Auswahllogik: Finalisierung Ihrer API 6D-Ventilspezifikation

Wir können den komplexen Auswahlprozess auf einen eindeutigen logischen Rahmen reduzieren. Befolgen Sie diese aufeinanderfolgenden Schritte, um eine genaue und sichere Spezifikation zu gewährleisten.

1. Schritt 1: Prozessmedium identifizieren: Bestimmen Sie, ob Ihre Rohrleitung Flüssigkeiten oder Gase verarbeitet. Beim Umgang mit Flüssigkeiten standardmäßig DIB-2 verwenden. Sie sollten nur dann von dieser Standardeinstellung abweichen, wenn der Systementwurf einen bidirektionalen Fluss unbedingt erfordert.
2. Schritt 2: Bestimmung des Strömungsumkehrpotenzials: Analysieren Sie das hydraulische Modell auf mögliche Umkehrströmungsszenarien. Wenn in einer Flüssigkeitsleitung häufig bidirektionaler Fluss auftritt, geben Sie DIB-1 an. Sie müssen ein obligatorisches externes Überdruckventil einbauen. Leiten Sie diese Entlastung sicher zurück zur vorgelagerten Leitung oder leiten Sie sie zum Fackelsystem.
3. Schritt 3: Überprüfen Sie die Ausrichtung der Rohrleitungen: DIB-2-Ventile sind stark richtungsabhängige Komponenten. Stellen Sie sicher, dass in Ihren isometrischen Zeichnungen die Hochdruck-Einströmseite deutlich erkennbar ist. Der SPE-Sitz muss während der Installation vor Ort korrekt ausgerichtet sein. Durch den umgekehrten Einbau wird die interne Entlastungsfunktion vollständig aufgehoben.
4. Schritt 4: Prüfung der Herstellerfähigkeiten: Die Auswahl des Anbieters wirkt sich auf die langfristige Betriebszuverlässigkeit aus. Stellen Sie sicher, dass der Anbieter über nachgewiesene Erfahrung vor Ort verfügt. Sie müssen über eine nachweisbare Erfolgsbilanz bei der Herstellung des angegebenen API 6D-Ventils verfügen . Stellen Sie sicher, dass sie die erforderliche Druckklasse, strenge ZfP-Prüfprotokolle und spezifische metallurgische Anforderungen erfüllen.

Konfigurationsauswahlmatrix

Wenden Sie diese Matrizen direkt auf Ihre Rohrleitungsklassenspezifikationen an, um Ihren Beschaffungsansatz zu standardisieren.

Abschluss

Bei der Wahl zwischen DIB-1 und DIB-2 geht es nicht darum, ein allgemein „besseres“ Ventil zu wählen. Es geht ausschließlich darum, die genaue Sitzkonfiguration an die thermodynamischen Gegebenheiten und das Strömungsprofil der Rohrleitung anzupassen. Sie erreichen maximale Sicherheit, indem Sie das mechanische Design direkt auf das erwartete Flüssigkeitsverhalten abstimmen.

Priorisieren Sie DIB-2 für unidirektionale Flüssigkeitsleitungen. Dieser gezielte Ansatz verringert den Überdruck im Hohlraum auf organische Weise, ohne dass zusätzliche Ausrüstung erforderlich ist. Reservieren Sie DIB-1 ausschließlich für kritische bidirektionale Systeme oder Gasanwendungen. Stellen Sie sicher, dass die externe Entlastung sicher verwaltet und weitergeleitet werden kann, wenn Sie DIB-1-Konfigurationen für Flüssigkeitsdienste verwenden.

Nächster Schritt: Konsultieren Sie noch heute Ihr Verfahrenstechnik-Team. Bilden Sie die genauen Druckszenarien und Strömungsrichtungen Ihrer Zielinstallation ab. Legen Sie diese thermodynamischen Parameter fest, bevor Sie die Beschaffungsspezifikation abschließen. Diese proaktive Ausrichtung verhindert spätere kostspielige Feldänderungen.

FAQ

F: Was ist der Unterschied zwischen einem API 6D DBB und einem DIB-Kugelhahn?

A: Ein DBB-Ventil dichtet gegen Druck von beiden Enden gleichzeitig ab, kann jedoch nicht zwei Barrieren aus einer einzigen Richtung bieten. Ein DIB-Kugelhahn bietet eine doppelte Isolierung von einer einzigen Druckquelle und bietet eine redundante Dichtung, wenn der erste Sitz ausfällt.

F: Kann ein DIB-2-Ventil in einer bidirektionalen Rohrleitung verwendet werden?

A: Technisch gesehen ja, aber es bietet nur eine *doppelte* Isolierung in einer Richtung (der Richtung, die zum DPE-Sitz zeigt). In umgekehrter Richtung fungiert es als Standard-Einzelabsperrventil. Wenn eine doppelte Isolierung aus beiden Richtungen erforderlich ist, ist eine DIB-1-Konfiguration erforderlich.

F: Warum ist ein externes Überdruckventil für DIB-1-Ventile im Flüssigkeitsbetrieb zwingend erforderlich?

A: Da beide DPE-Sitze beidseitig abdichten, kann im Ventilhohlraum eingeschlossene Flüssigkeit nicht entweichen. Wenn die Umgebungs- oder Prozesstemperatur ansteigt, dehnt sich die Flüssigkeit aus und erzeugt einen enormen Innendruck, der das Ventil blockieren oder einen katastrophalen Gehäuseausfall verursachen kann.
