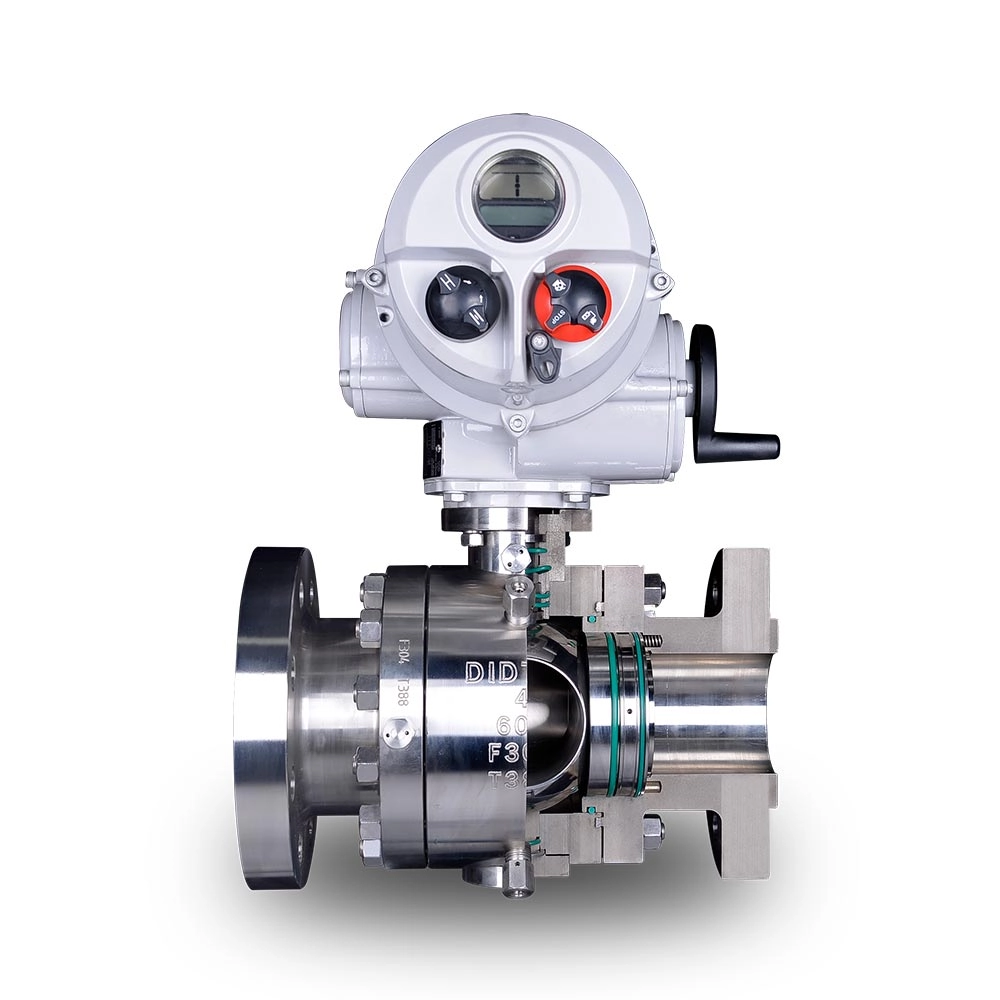

ATEX-Elektrokugelhahn mit PEEK-Sitz: 200 °C explosionsgeschützt

Der Betrieb automatisierter Ventile in gefährlichen Umgebungen mit Hochtemperaturmedien birgt eine doppelte Gefahr: Zündgefahr und Sitzverformung. Wenn ein Bauteil unter extremer thermischer Belastung versagt, kann es zur Entzündung explosionsfähiger Atmosphären kommen. Die Anlagensicherheit hängt in hohem Maße von robuster Technik ab, um katastrophale Unfälle zu verhindern. Prozessleitsysteme erfordern zuverlässige Isolationskomponenten.

Standardventile mit PTFE-Sitz bewältigen allgemeine Anwendungen zuverlässig, versagen jedoch mechanisch, wenn sie sich 150–180 °C nähern, insbesondere unter Druck. Bei kontinuierlichen Temperaturwechseln extrudieren weiche Polymere und verlieren ihre Dichtungsfähigkeit. Bei Überschreitung dieser strengen Grenzwerte kommt es im Betrieb zu schwerwiegenden Lecks, diffusen Emissionen und längeren Ausfallzeiten. Die Flüssigkeitskontrolle wird unvorhersehbar, wenn die Polymerintegrität nachlässt.

Für petrochemische, pharmazeutische und Hochdruckdampfanwendungen bietet die Kombination eines ATEX-zertifizierten elektrischen Stellantriebs mit einem Kugelhahn mit PEEK-Sitz eine überprüfbare, konforme Lösung für den Betrieb bei 200 °C. Diese spezielle Konfiguration gewährleistet eine starre mechanische Abschaltung und isoliert gleichzeitig elektronische Komponenten erfolgreich vor thermischen Schäden. Sie gewährleisten die Anlagensicherheit und sorgen für eine kontinuierliche betriebliche Effizienz in anspruchsvollen Umgebungen.

Wichtige Erkenntnisse

• Materialüberlegenheit: PEEK-Sitze (Polyetheretherketon) behalten ihre strukturelle Integrität und Druckwerte bei 200 °C bei und übertreffen damit Standard-PTFE.
• Konformitätsausrichtung: ATEX-zertifizierte elektrische Stellantriebe müssen bestimmte Gehäusestandards für Zone 1/2 oder Zone 21/22 (typischerweise Ex d) erfüllen, um eine Entzündung in Gefahrenbereichen zu verhindern.
• Aktuator-Realität: PEEK-Sitze erzeugen eine höhere Reibung als PTFE und erfordern eine drehmomentangepasste Dimensionierung des elektrischen Aktuators, um ein Abwürgen des Motors zu verhindern.
• Systemintegrität: Echte explosionssichere Leistung bei 200 °C erfordert eine ganzheitliche Bewertung des Ventilkörpers, der Schaftdichtungen (z. B. flexibler Graphit) und der Montagehalterungen zur Steuerung der Wärmeübertragung.

Die technische Herausforderung: Hochtemperaturmedien in Gefahrenzonen betätigen

Anlageningenieure stehen häufig vor einem schwerwiegenden betrieblichen Engpass. Sie müssen die Flüssigkeitskontrolle dort automatisieren, wo explosive Gase oder Stäube direkt mit Thermoflüssigkeit, Dampf oder heißem Öl in Berührung kommen. Diese ATEX-Umgebungen erfordern äußerste Vorsicht. Wenn sich die internen Medien 200 °C nähern, versagen herkömmliche automatisierte Isolationsstrategien schnell. Das Zusammenspiel von explosionsfähiger Atmosphäre und extremer Hitze führt zu einem äußerst unnachgiebigen Betriebsumfeld. Um einen zuverlässigen ATEX-Elektrokugelhahn zu finden , müssen strenge mechanische und elektrische Einschränkungen beachtet werden.

Standardmäßigen elektrischen Stellantrieben fehlen technische Flammenpfade. Sie stellen in volatilen Atmosphären ein direktes Zündrisiko dar. Ein interner elektrischer Kurzschluss oder ein Motorfunke können umgebende brennbare Gase sofort entzünden. Standardlösungen können in diesen Zonen einfach nicht überleben. Darüber hinaus unterliegen Elastomer- und Standard-Polymersitze einem mechanischen Phänomen, das als „Kaltfluss“ oder thermische Extrusion bekannt ist. Starke Hitze macht das Material weicher. Der hohe Rohrleitungsdruck drückt dann das erweichte Polymer aus seinem bearbeiteten Hohlraum. Das Ventil verliert seinen blasendichten Verschluss. Es kommt schnell zu Undichtigkeiten. Die Produktion stoppt, während Wartungsteams die beschädigten Komponenten austauschen.

Sie müssen eine strenge Grundlage für den Erfolg festlegen. Eine erfolgreiche Bereitstellung erfordert eine integrierte Baugruppe. Die Ventilmechanik muss einem Dauertemperaturwechsel von 200 °C standhalten, ohne dass es zu Undichtigkeiten kommt. Gleichzeitig muss die Aktuatorelektronik isoliert, kühl und vollständig konform bleiben. Das Erreichen dieses Gleichgewichts verhindert unerwartete Anlagenstillstände. Die Systemintegrität beruht darauf, dass das Ventil, die Montageteile und der Antrieb als ein einheitliches thermisches System betrachtet werden. Sie können nicht einfach Standardteile zusammenschrauben und einen erfolgreichen Betrieb erwarten.

PEEK-Sitz vs. PTFE: Bewertung eines Hochtemperatur-Kugelhahns

Die Materialwissenschaft bestimmt den Erfolg bei extremen thermischen Anwendungen. Die Bewertung eines Hochtemperatur-Kugelhahns erfordert den Vergleich spezifischer Polymerketten. PEEK steht für Polyetheretherketon. Es verfügt über eine enorme Zugfestigkeit und einen bemerkenswert hohen Schmelzpunkt. PTFE und seine verstärkten Varianten wie TFM verformen sich bei starker Hitze schnell. PEEK bleibt fest an Ort und Stelle. Seine teilkristalline Struktur widersteht mechanischem Abbau, selbst wenn es einer kontinuierlichen thermischen Belastung ausgesetzt ist. Sie gewinnen eine unglaubliche Haltbarkeit.

Die Druck-Temperatur-Dynamik (PT) definiert Betriebsgrenzen. Ein Ventil mit PEEK-Sitz hält bis 250 °C eine relativ flache Druckkennlinie aufrecht. Es hält starkem Rohrleitungsdruck bei erhöhten Temperaturen problemlos stand. Die PTFE-Werte sinken exponentiell, nachdem die 100-°C-Schwelle überschritten wurde. Bei 200 °C bietet PTFE praktisch keine zuverlässige Druckhaltung. Bediener, die unter diesen Bedingungen irrtümlicherweise PTFE einsetzen, leiden unter sofortigen Sitzplatzplatzern.

Vergleich der Materialeigenschaften

Die Medienkompatibilität trennt diese Materialien zusätzlich. PEEK widersteht stark aggressiven Chemikalien, überhitztem Dampf und abrasiven Partikeln. Unter diesen rauen Bedingungen zersetzen sich weiche Polymere schnell. Starker Dampf führt dazu, dass kleinere Polymere Blasen bilden und reißen. PEEK sorgt für eine makellose Dichtoberfläche. Es eignet sich hervorragend für schmutzige Schlammanwendungen mit hohen Temperaturen.

Wir müssen einen entscheidenden Kompromiss hinsichtlich der Vertrauenswürdigkeit anerkennen. PEEK ist deutlich härter als herkömmliche elastische Materialien. Um eine blasendichte Versiegelung zu erreichen, müssen die Hersteller viel strengere Toleranzen einhalten. Darüber hinaus fehlt ihm die Schwammigkeit von PTFE. PEEK verkratzt leichter, wenn sich harte Fremdkörper zwischen Kugel und Sitz verfangen. Um die Dichtflächen vor Schweißschlacke oder Rohrzunder zu schützen, sollten Sie vorgeschaltete Schmutzfänger einbauen. Eine sorgfältige Inbetriebnahme schützt Ihre Investition.

Entschlüsselung der ATEX-zertifizierten Ventil- und Stellantriebsanforderungen

Regulatorische Rahmenbedingungen regeln jeden Aspekt der Automatisierung von Gefahrenbereichen. Die Richtlinie 2014/34/EU definiert klar, was eine Baugruppe zu einem ATEX-zertifizierten Ventil macht . Es schreibt strenge Design-, Test- und Dokumentationsprotokolle vor. Hersteller müssen nachweisen, dass ihre Ausrüstung eine Entzündung im Normalbetrieb und bei erwarteten Fehlerbedingungen verhindert. Sie können sich nicht auf nicht zertifizierte Änderungen verlassen.

Die Zonenklassifizierungsmatrix kategorisiert Umweltrisiken. Das Verständnis dieser Matrix gewährleistet die richtige Auswahl der Ausrüstung.

• und PTFE (Polytetrafluorethylen) (1 und 2): Diese Bereiche enthalten flüchtige Dämpfe von Petrochemikalien oder Lösungsmitteln. Zone 1 weist auf häufiges Vorhandensein von Gas hin.
• Staubzonen (21 und 22): Diese Umgebungen betreffen brennbare Partikel wie Getreide, Zucker oder Metallstaub.
• Explosionsgeschützte Gehäuse (Ex d): Diese schweren Gussgehäuse enthalten interne Funken. Sie nutzen bearbeitete Flammenwege, um austretende Gase unter die Zündtemperatur abzukühlen.
• Erhöhte Sicherheit (Ex e): Diese Konstruktionsmethode verhindert die Funkenerzeugung vollständig durch spezielle elektrische Komponenten.

Thermische Einschränkungen wirken sich stark auf die Auswahl des Aktors aus. Die T-Klasse (Temperaturklasse) gibt die maximal zulässigen Oberflächentemperaturen vor. Die Außenfläche des Stellantriebs muss strikt unter dem Zündpunkt der umgebenden gefährlichen Atmosphäre bleiben. Das interne Ventilmedium mit einer Temperatur von 200 °C führt zu einer massiven Komplikation. Die leitende Wärmeübertragung bewegt sich am Ventilschaft nach oben. Diese Hitze droht, die Temperatur des Aktuatorgehäuses über die T-Klasse-Grenzwerte zu erhöhen. Sie müssen Isolationsbarrieren errichten, um unabhängige thermische Zonen aufrechtzuerhalten.

Spezifikationsrahmen: Dimensionierung Ihres ATEX-Elektrokugelhahns

Eine genaue Drehmomentdimensionierung erfordert umfassendes Fachwissen. Die Integration eines starren Polymers erfordert spezifische mechanische Anpassungen. Da PEEK einen höheren Reibungskoeffizienten als PTFE besitzt, müssen Aktoren härter arbeiten. Die richtige Dimensionierung eines Kugelhahns mit elektrischem Stellantrieb verhindert ein katastrophales Abwürgen des Motors bei kritischen Vorgängen.

Sie müssen einen „Losbrechmoment“-Multiplikator anwenden. Für PEEK-Anwendungen vergrößern Ingenieure typischerweise Aktuatoren um 30 bis 50 %. Die Reibung nimmt erheblich zu, wenn ein Ventil über längere Zeiträume geschlossen bleibt. Diese Haftreibung erfordert einen starken anfänglichen Anstieg der Rotationskraft. Ein unterdimensionierter Motor wird überhitzen, seine interne thermische Überlastung auslösen und die Prozessleitung nicht öffnen. Berechnen Sie das Drehmoment immer basierend auf dem maximalen Differenzdruck bei 200 °C.

Die Wärmeableitung bestimmt die Montagestrategie. Sie können den Aktuator nicht direkt mit der Ventilplatte verschrauben. Verlängerte Vorbauhalterungen und Kühlrippenhalterungen sind unbedingt erforderlich. Diese Komponenten erzeugen einen Luftspalt. Sie verhindern, dass die Medienwärme von 200 °C direkt auf das Getriebe des elektrischen Stellantriebs und die empfindliche Elektronik übertragen wird. Der natürliche Umgebungsluftstrom über diese Halterung leitet die Wärmeenergie effektiv ab. Es schützt Leiterplatten vor vorzeitiger Verschlechterung.

Die Spezifikationen der Schaftdichtung erfordern die gleiche Aufmerksamkeit. Standard-O-Ringe verschlechtern sich schnell.

• FKM- oder Viton-Komponenten härten aus und bekommen Risse, wenn sie dauerhaft einer Temperatur von 200 °C ausgesetzt werden.
• Die vorgespannte, flexible Graphitpackung sorgt für eine zuverlässige Kontrolle flüchtiger Emissionen bei hohen Temperaturen.
• Belleville-Unterlegscheiben halten die Druckkraft auf die Graphitringe konstant.
• Diese dynamische Belastung kompensiert thermische Ausdehnungs- und Kontraktionszyklen.

Elektrische und ausfallsichere Anforderungen runden den Spezifikationsrahmen ab. Befolgen Sie diese kritischen Bewertungsschritte:

1. Bewerten Sie die primären Spannungseingänge genau. Zu den Standardoptionen gehören 24 VDC, 110 VAC oder 220 VAC. Stellen Sie sicher, dass die Stromversorgung des Standorts sauberen, unterbrechungsfreien Strom liefert.
2. Bewerten Sie die Einschaltdauer. Modulierende Anwendungen erfordern Hochleistungsmotoren, die kontinuierliche geringfügige Anpassungen ohne Überhitzung durchführen können.
3. Bestimmen Sie die Notwendigkeit einer Batteriesicherung. Stromausfälle in Gefahrenzonen erfordern sofortige Sicherheitsmaßnahmen.
4. Integrieren Sie Federrücklaufmodule. Diese stellen sicher, dass das Ventil bei vollständigem Stromausfall in eine sichere Position (Sicherheitsstellung geschlossen oder Sicherheitsstellung offen) zurückkehrt.

Implementierungsrealitäten und Betriebsrisiken für einen 200-Grad-Kugelhahn

Der Einsatz vor Ort deckt physikalische Realitäten auf, die beim Desktop-Engineering übersehen wurden. Risiken der thermischen Ausdehnung gefährden die Betriebssicherheit. Schnelle Temperaturspitzen verursachen einen schweren Thermoschock. Die Edelstahlkugel dehnt sich schneller aus als das sie umgebende starre Polymer. Dadurch klemmt der Ball aggressiv am PEEK-Sitz. Wenn die Toleranzen nicht ordnungsgemäß ausgelegt sind, verriegelt die Baugruppe fest. Die Angabe eines echten 200-Grad-Kugelhahns bedeutet, dass der Hersteller diese Ausdehnungskoeffizienten genau berechnet hat.

Inbetriebnahmeprotokolle verhindern frühzeitige Ausfälle. Der anfängliche Trockenzyklus ist entscheidend. Betätigen Sie das Ventil 10 bis 20 Mal, bevor Sie Flüssigkeit einfüllen. Sie müssen sorgfältige Drehmomenttests durchführen. Überprüfen Sie die Integrität des Flammenpfads am Aktuatorgehäuse. Stellen Sie sicher, dass alle Schrauben den genauen Drehmomentspezifikationen entsprechen. Führen Sie diese Prüfungen durch, bevor Sie 200 °C heiße Medien in die Rohrleitung einleiten. Wenn Sie diesen Schritt überstürzen, werden die inneren Dichtungen oft dauerhaft beschädigt.

Wartungszyklen unterscheiden sich deutlich von Standardanwendungen. Ein PEEK-Sitzkugelhahn bietet eine außergewöhnlich lange Lebensdauer. Das Packen des Schafts erfordert jedoch routinemäßige Aufmerksamkeit. Starke Temperaturwechsel lösen mit der Zeit die Standard-Packungsdrüsen. Heben Sie Indikatoren für vorausschauende Wartung frühzeitig hervor. Überwachen Sie Motorstromspitzen mithilfe eines verteilten Steuerungssystems (DCS). Ein plötzlicher Anstieg der Stromstärke weist auf eine zunehmende Ventilreibung hin. Es dient als Frühwarnzeichen, bevor es zu einer katastrophalen Bindung kommt. Vorbeugende Anpassungen ersparen enorme Ausfallzeiten.

Abschluss

Die Auswahl der richtigen automatisierten Isolationslösung erfordert disziplinierte Logik. Die Spezifikation dieser Hochleistungsbaugruppe erfordert die gleichzeitige Überprüfung von drei unterschiedlichen Elementen. Überprüfen Sie zunächst die spezifische ATEX-Zertifizierung des Motors. Zweitens sollten Sie die strenge PT-Kurve des Ventilkörpers mit PEEK-Sitz genau unter die Lupe nehmen. Drittens stellen Sie sicher, dass im erweiterten Montagesatz eine ausreichende Wärmeisolierung vorhanden ist. Das Fehlen eines einzelnen Elements beeinträchtigt die gesamte Installation.

Eine strenge Lieferantenüberprüfung schützt Ihre Einrichtung. Empfehlen Sie Käufern, vor dem Kauf vollständige Montagezeichnungen anzufordern. Fordern Sie ATEX-Zertifikate für das genaue angegebene Antriebsmodell an. Fordern Sie zertifizierte Materialtestberichte (MTRs) für das Ventilgehäuse und die Innensitze. Transparenz seitens der Hersteller weist auf strenge Qualitätskontrollprotokolle hin.

Handeln Sie entschlossen. Wenden Sie sich umgehend an ein spezialisiertes Ventiltechnikteam. Bitten Sie sie, präzise Drehmomentberechnungen basierend auf Ihren spezifischen Medien durchzuführen. Lassen Sie genaue Umweltverträglichkeitsprüfungen für Ihr Rohrleitungssystem durchführen. Durch die richtige Technik im Vorfeld werden Risiken in Gefahrenbereichen dauerhaft eliminiert.

FAQ

F: Warum kann ich für 200 °C kein Standardventil mit Metallsitz anstelle eines Kugelhahns mit PEEK-Sitz verwenden?

A: Metallsitze vertragen große Hitze unglaublich gut, sind aber deutlich teurer. Zur Betätigung ist ein viel höheres Betätigungsdrehmoment erforderlich. Darüber hinaus erreichen Metallsitze in der Regel nur Leckageraten der Klasse V. PEEK erreicht problemlos eine Versiegelung der Klasse VI (blasendicht). Sie erhalten eine hervorragende Isolierung zu geringeren Anschaffungskosten und benötigen weniger Strom für den Betrieb.

F: Beeinflusst das 200 °C warme Medium die ATEX-Einstufung des elektrischen Stellantriebs?

A: Ja, es wirkt sich stark auf die Sicherheit aus, wenn die Wärme über den Stiel nach oben übertragen wird. Geeignete thermische Abstandshalter sind unbedingt erforderlich. Sie stellen sicher, dass die Umgebungsoberflächentemperatur des Stellantriebs deutlich innerhalb der ATEX-zertifizierten Grenzen bleibt. Typischerweise müssen elektrische Standardantriebe ausschließlich in einer Umgebungsumgebung zwischen -20 °C und +60 °C betrieben werden.

F: Sind ATEX-Elektroantriebe mit modulierender (proportionaler) Steuerung erhältlich?

A: Ja, sie sind weit verbreitet. ATEX-Antriebe integrieren problemlos 4-20-mA-Stellungsregler für eine präzise Durchflussregelung. Der Standard-PEEK-Sitz eignet sich jedoch hauptsächlich für Ein-/Aus-Isolierungsanwendungen. Wenn Ihr Prozess eine kontinuierliche Modulation erfordert, empfehlen Experten dringend V-Port-Kugeldesigns. Sie verhindern eine schnelle Sitzerosion und sorgen für eine lineare Strömungsführung.
