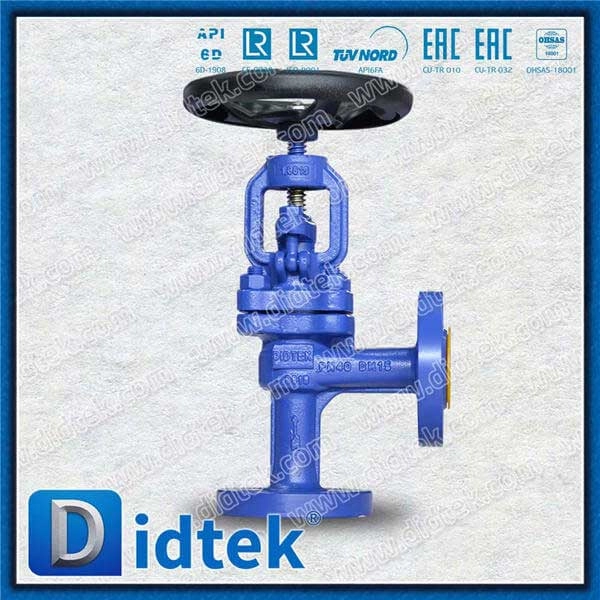

Absperrventil mit Balgdichtung: leckagefreies Design für gefährliche Flüssigkeiten

Der Umgang mit giftigen, brennbaren oder Hochtemperatur-Thermoflüssigkeiten lässt keinen Spielraum für diffuse Emissionen. Bei herkömmlichen gepackten Ventilen kommt es aufgrund der Schaftreibung mit der Zeit zwangsläufig zu Undichtigkeiten. Anlagenbetreiber kämpfen ständig mit austretenden Gasen. Wir wissen, dass diese Lecks die Sicherheit des Personals gefährden und die Einhaltung der Umweltvorschriften beeinträchtigen.

Führen Sie das Absperrventil mit Balgdichtung als durchgehende metallische Barriere zwischen dem Rohrleitungssystem und der Atmosphäre ein. Dadurch wird das Risiko einer Spindelleckage vollständig neutralisiert. Anlagen können selbst in äußerst anspruchsvollen Umgebungen einen sicheren, emissionsfreien Betrieb aufrechterhalten. Sie verlassen sich nicht mehr auf abbaubare Graphitringe, um gefährliche Chemikalien zurückzuhalten.

Entwicklungs- und Beschaffungsteams müssen bei der Spezifizierung dieser Ventile für kritische Anwendungen die Materialkompatibilität, die Lebensdauer und die Einhaltungsstandards bewerten. In diesem Artikel werden wesentliche Auswahlkriterien für eine nahtlose Integration untersucht. Sie erfahren, wie Sie Materialien auf bestimmte Gefahren abstimmen und betriebliche Best Practices verstehen.

Wichtige Erkenntnisse

• Absolute Eindämmung: Die Balgtechnologie ersetzt die abbaubare Spindelpackung durch eine geschweißte Metallbarriere und fungiert als echtes Leckageventil für flüchtige Medien.
• Redundante Sicherheit: Industriestandard-Designs umfassen eine sekundäre Graphitpackung als Ausfallsicherung gegen unerwarteten Balgbruch.
• Gesamtbetriebskosten (TCO): Während die Vorabkosten höher sind, führt die Eliminierung von diffusen Emissionen, Flüssigkeitsverlusten und häufigem Umpacken zu einem schnellen ROI in gefährlichen Umgebungen.
• Standardisierung: Die Beschaffung der richtigen Spezifikation (z. B. DIN-Faltenbalgventil, spezifische Gehäusematerialien wie GG25) ist für die Systemintegration und die Einhaltung von Druck und Temperatur von entscheidender Bedeutung.

Der Business Case für leckagefreie Ventile in gefährlichen Leitungen

Die Regulierungsbehörden verschärfen weiterhin die Beschränkungen für diffuse Emissionen. Die EPA- und ISO-Standards erfordern strenge Leckerkennungs- und Reparaturprotokolle. Anlagenmanager können einen tropfenden Ventilschaft nicht länger als einfache Wartungsaufgabe betrachten. Es handelt sich um einen schwerwiegenden Compliance-Verstoß. Durch die Verwendung eines Ventils für gefährliche Flüssigkeiten wird sichergestellt, dass flüchtige Chemikalien vollständig in der Rohrleitung zurückgehalten werden. Wenn giftige Gase austreten, drohen den Betrieben hohe Geldstrafen. Darüber hinaus gefährden schädliche Dämpfe das Personal vor Ort unmittelbar. Eine proaktive Emissionskontrolle ist heute eine Grundvoraussetzung für moderne Industriebetriebe.

Über die behördlichen Strafen hinaus wirkt sich das Entkommen von Medien direkt auf die betriebliche Effizienz aus. Über einen normalen Lebenszyklus von fünf Jahren entlüftet ein herkömmliches Ventil kontinuierlich teure Thermoöle oder spezielle chemische Vorprodukte. Durch die Berechnung der täglichen Menge an verlorener Flüssigkeit erkennen Einrichtungen oft das schiere Ausmaß der Verschwendung. Durch das Stoppen des Lecks werden wertvolle Medien geschont. Sie behalten teure Ressourcen im System. Die Bewertung der Kosten für Flüssigkeitsverlust im Laufe der Zeit liefert eine klare finanzielle Rechtfertigung für die Modernisierung der Infrastruktur.

Wir müssen „Null-Leckage“ genau definieren, um realistische technische Parameter festzulegen. In diesem speziellen Zusammenhang bezieht sich ein leckagefreies Ventil ausschließlich auf die Beseitigung atmosphärischer (externer) Schaftleckagen. Es verhindert, dass Flüssigkeit in die Umgebung gelangt. Dies garantiert jedoch nicht automatisch, dass keine Inline-Sitzleckage auftritt. Ingenieure müssen die internen Dichtungsfähigkeiten basierend auf dem Sitzdesign und den geltenden Prüfstandards separat bewerten. Das Verständnis dieser Unterscheidung verhindert Beschaffungsfehler.

Balgventil im Vergleich zu herkömmlichen Packungsmechanismen

Der grundlegende Fehler herkömmlicher Packungen liegt in der dynamischen Reibung. Aufsteigende Stiele reiben bei jedem einzelnen Hub an der Graphitpackung. Diese mechanische Reibung führt unweigerlich zu einer Beschädigung des Verpackungsmaterials. Wartungsteams müssen die Stopfbuchse ständig nachziehen, um die Dichtungen zusammenzudrücken und Tropfen zu minimieren. Schließlich nutzt sich der Graphit vollständig ab. Betreiber müssen unter schwierigen Anlagenbedingungen einen vollständigen Austausch durchführen. Dieser ständige Kreislauf der Verschlechterung führt zu unerwarteten Ausfallzeiten.

Ein Balgventil löst dieses Problem durch die Verwendung eines ziehharmonikaartigen Metallrohrs. Hersteller fertigen diese wichtige Komponente typischerweise aus Edelstahl 316Ti oder Hastelloy. Sie schweißen ein Ende an den Ventilschaft und das andere Ende an die Motorhaube. Wenn sich der Stiel auf und ab bewegt, wird das Metall einfach zusammengedrückt und ausgeweitet. Es entsteht keine Gleitreibung. Durch das Fehlen von reibungsbedingtem Verschleiß wird die Hauptursache für Spindellecks beseitigt.

Premium-Designs beinhalten immer eine Doppeldichtungsarchitektur für maximale Zuverlässigkeit. Sie erhalten den primären Metallbalg, der durch eine Standard-Graphit-Spindelpackung unterstützt wird. Diese Konfiguration sorgt für nachweisbare Vertrauenswürdigkeit bei kritischen Vorgängen. Wenn Metallermüdung letztendlich zum Bruch des Balgs führt, fungiert die Sekundärpackung als entscheidende Ausfallsicherung. Es verhindert katastrophale Luftausbrüche. Anlagenbetreiber gewinnen ausreichend Zeit, um das Problem zu erkennen und die Anlage sicher für Reparaturen abzuschalten.

Kernbewertungskriterien: Materialien, Standards und Spezifikationen

Die Materialauswahl bestimmt direkt die Druck- und Temperaturgrenzen. Ein GG25-Gusseisenventil bietet eine hervorragende Lösung für Versorgungsleitungen mit niedrigem bis mittlerem Druck. Anlagen verwenden häufig Gusseisen für Thermalölnetze, die innerhalb moderater Temperaturgrenzen betrieben werden. Es ermöglicht eine kostengünstige Skalierung über große Prozessanlagen hinweg. Im Gegensatz dazu müssen Sie für hochaggressive chemische Anwendungen Stahlguss oder Edelstahl wählen. In nuklearen Hochdruckumgebungen sind zwingend geschmiedete oder gegossene Stahlgehäuse erforderlich, um starken mechanischen Belastungen sicher standzuhalten.

Die Einhaltung regionaler und branchenspezifischer Standards garantiert eine sichere Systemintegration. Ein DIN-Faltenbalgventil entspricht europäischen Normen wie EN 13709 und EN 1092-1. Diese Vorschriften schreiben genaue Baumaße und Flanschwerte für eine nahtlose Installation in europäischen Anlagen vor. Mittlerweile stützen sich nordamerikanische und petrochemische Sektoren stark auf die Standards API 602 und ASME B16.34. Passen Sie die genaue Ventilspezifikation immer an die geltenden technischen Vorschriften Ihrer Anlage an.

Der innere Balg bleibt ein sich kontinuierlich biegendes Metallteil. Käufer müssen bei der Beschaffung Ermüdungstestdaten des Herstellers anfordern. Achten Sie auf die strikte Einhaltung von Standards wie MSS SP-117. Für die vorbeugende Wartungsplanung ist die Kenntnis der Nennzyklusgrenze zwingend erforderlich. Standard-Industriebälge bewältigen in der Regel 5.000 bis 10.000 Zyklen, bevor Metallermüdung einsetzt. Wir empfehlen, die Anzahl der Betriebszyklen sorgfältig zu verfolgen. Dadurch können Sie einen rechtzeitigen Austausch der Patronen planen, bevor ein Fehler auftritt.

Implementierungsrisiken und betriebliche Realitäten

Richtige Installationspraktiken verhindern einen vorzeitigen Komponentenausfall. Sie müssen diese Ventile in der richtigen Ausrichtung installieren und sicherstellen, dass der Durchfluss immer unter dem Sitz verläuft. Wenn das Ventil schließt, entlastet diese spezifische Strömungsrichtung übermäßigen Systemdruck. Es verhindert, dass der Flüssigkeitsdruck ständig gegen die empfindliche Balgwand drückt. Das Ignorieren von Strömungsrichtungsnuancen verkürzt die Lebensdauer der Ausrüstung drastisch.

Metallbälge bewältigen lineare Kompression problemlos, versagen jedoch schnell unter Verdrehkräften. Durch Torsionsbelastung werden die dünnen Metallwindungen schnell zerrissen. Hochwertige Baugruppen verwenden spezielle, nicht rotierende Schaftkonstruktionen, um dieser Schwachstelle entgegenzuwirken. Ein Führungsstift oder eine spezielle Schaftmutterkonfiguration verhindert, dass sich der Schaft beim Anheben dreht. Sie müssen sicherstellen, dass diese nicht rotierende Funktion vorhanden ist, um den Balg vor einer tödlichen Verdrehung bei manueller oder automatischer Betätigung zu schützen.

Schmutzige oder abrasive Medien stellen eine erhebliche Gefahr für gewundene Metallbarrieren dar. Mit der Zeit können sich feste Partikel fest in den Ziehharmonikafalten festsetzen. Diese Ansammlung schränkt die Bewegung ein. Während der Kompression können eingeschlossene Partikel schließlich die dünnen Metallwände durchdringen. Wenn Sie planen, dieses Gerät in unsauberen Leitungen einzusetzen, installieren Sie immer eine vorgeschaltete Filterung. Das Entfernen von Schmutz, bevor er das Ventil erreicht, schützt die interne Baugruppe und bewahrt die Dichtungsintegrität.

Auswahllogik und nächste Schritte in der Beschaffung

Passen Sie Ihre Komponentenauswahl an die spezifische Flüssigkeitsgefahr in Ihrer Leitung an. Lassen Sie uns zwei häufige Szenarien untersuchen:

• Thermoöl/Wärmeübertragung: Materialbewertungen für hohe Temperaturen priorisieren. Achten Sie auf eine lange Lebensdauer, da diese Leitungen häufig modulieren, um die Anlagentemperaturen zu steuern.
• Chlor/Phosgen (sehr giftig): Sie müssen redundanten Dichtungsarchitekturen Vorrang einräumen. Fordern Sie Hastelloy-Materialien für maximale Korrosionsbeständigkeit. Bestehen Sie auf strengen Zertifizierungen, um absolute Sicherheit zu gewährleisten.

Bewerten Sie potenzielle Lieferanten gründlich anhand einer technikorientierten Checkliste. Stellen Sie den Anbietern die folgenden Fragen:

1. Stellen sie dokumentierte Helium-Lecktestergebnisse für jede einzelne versendete Einheit bereit?
2. Ist der Metallkern hydrogeformt oder kantengeschweißt? Hydrogeformte Einheiten bieten eine hervorragende Ermüdungsbeständigkeit. Kantengeschweißte Versionen bieten längere Hublängen für größere Ventilgehäuse.
3. Sind Ersatzkartuschenbaugruppen für den Ersatzteilmarkt in Ihrer spezifischen Region leicht verfügbar, um Ausfallzeiten zu minimieren?

Ergreifen Sie sofort Maßnahmen, indem Sie Ihre aktuellen Wartungsprotokolle prüfen. Identifizieren Sie die Hochfrequenz-Reparaturzonen in Ihrer Anlage. Diese hartnäckigen Leaker stellen die besten ersten Kandidaten für ein Upgrade dar. Erfassen Sie Ihre spezifischen P&ID-Daten, einschließlich Druck, Temperatur und Medieneigenschaften. Konsultieren Sie abschließend einen qualifizierten Ventiltechniker, um mit der Ausarbeitung des Übergangsplans zu beginnen.

Abschluss

Die Festlegung einer Faltenbalgkonstruktion verändert die Betriebsstrategie Ihrer Anlage grundlegend. Sie entfernen sich vom reaktiven Leckmanagement und setzen auf eine proaktive Emissionsbeseitigung. Die durchgehende Metallbarriere gewährleistet, dass gefährliche Flüssigkeiten von der Atmosphäre isoliert bleiben.

Um eine echte „Fit-and-Forget“-Realität zu erreichen, ist sorgfältige technische Vorarbeit erforderlich. Sie müssen auf eine genaue Vordimensionierung und exakte Materialauswahl achten. Darüber hinaus müssen Einrichtungen ein klares Verständnis der Zyklusgrenzen haben, um vorbeugende Wartungsarbeiten genau planen zu können.

Überprüfen Sie Ihre aktuellen Medienspezifikationen, um Schwachstellen in Ihrer Pipeline zu identifizieren. Kontaktieren Sie noch heute Ihr technisches Vertriebsteam, um komplexe Systemanforderungen zu besprechen. Sie können auch ein detailliertes Maßdatenblatt herunterladen, um mit der Anlagenplanung zu beginnen.

FAQ

F: Wie lange hält der interne Balg normalerweise?

A: Die Lebensdauer variiert je nach Hublänge, Betriebsdruck und Temperatur. Die standardmäßigen industriellen Nennwerte liegen zwischen 3.000 und 10.000 Zyklen. Die Ermüdungskurven der Hersteller sollten Ihre genauen Austauschpläne bestimmen.

F: Kann ein Absperrventil mit Balgdichtung repariert werden, wenn der Balg versagt?

A: Ja. Die Oberteilbaugruppe, einschließlich des geschweißten Faltenbalgs und der Spindel, kann normalerweise als einzelne Patrone ausgetauscht werden. In der Zwischenzeit verhindert die sekundäre Graphitpackung sofortige atmosphärische Lecks.

F: Warum ein GG25-Gusseisenventil für Thermoflüssigkeitssysteme anstelle eines Gussstahlventils spezifizieren?

A: GG25 bietet eine äußerst kostengünstige, strukturell solide Lösung für Standard-Thermoölanwendungen. Es funktioniert perfekt innerhalb der spezifischen Druck- und Temperaturgrenzen von Gusseisen und vermeidet so die übermäßigen Konstruktionskosten von Gussstahl.

F: Gilt „Null Leckage“ auch für den Ventilsitz?

A: „Null Leckage“ bezieht sich in diesem Zusammenhang auf atmosphärische (externe) Emissionen durch den Schaft. Interne Sitzleckagen hängen vom Sitzdesign ab und werden durch separate Standards wie API 598 oder FCI 70-2 geregelt.
