1. Einführung
Wussten Sie, dass eine kleine Komponente wie ein Rückschlagventil größere Systemausfälle verhindern kann? Diese scheinbar einfachen Geräte sind für die Flüssigkeitskontrolle in zahlreichen Branchen von entscheidender Bedeutung.
In diesem Artikel untersuchen wir die verschiedenen Arten von Rückschlagventilen und ihre Anwendungen. Sie erfahren, wie Sie das richtige Rückschlagventil für Ihr System auswählen, um Rückfluss zu verhindern, Geräte zu schützen und die Effizienz aufrechtzuerhalten.
2. Funktionsweise von Rückschlagventilen

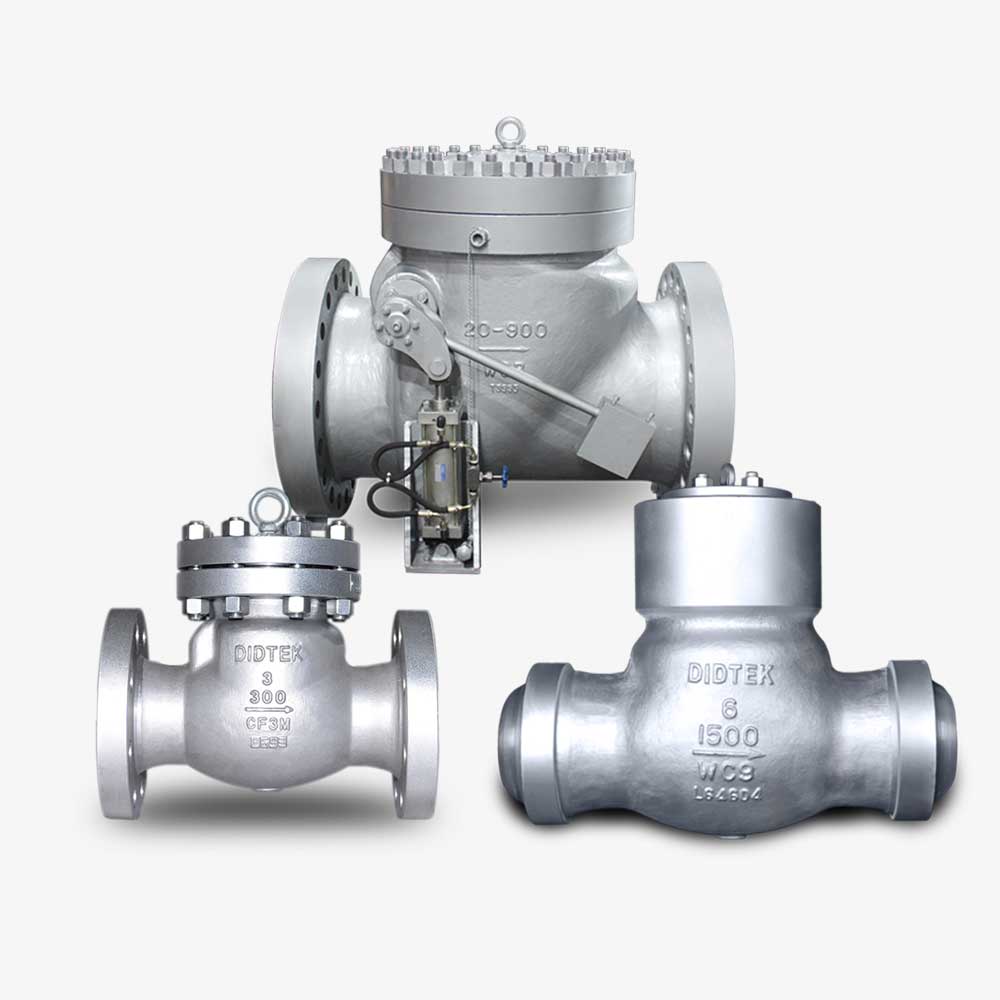

2.1 Was ist ein Rückschlagventil?
Ein Rückschlagventil ist ein Einwegventil, das den Flüssigkeitsfluss in eine Richtung ermöglicht und gleichzeitig den Rückfluss automatisch verhindert. Die Hauptfunktion eines Rückschlagventils besteht darin, Systeme vor Rückfluss zu schützen, der zu Verunreinigungen, Geräteschäden oder Prozessausfällen führen kann.
Zu den Hauptkomponenten eines Rückschlagventils gehören:
● Ventilkörper: Das äußere Gehäuse, das alle anderen Komponenten enthält.
● Sitz: Die Fläche, auf der das Dichtelement bei geschlossenem Ventil aufliegt.
● Scheibe (oder Dichtungselement): Der Teil, der sich bewegt, um das Ventil zu öffnen oder zu schließen.
Diese Komponenten arbeiten zusammen, um sicherzustellen, dass sich das Ventil öffnet, um den Durchgang zu ermöglichen, wenn Flüssigkeit in die vorgesehene Richtung fließt. Wenn sich der Durchfluss umkehrt, schließt das Ventil, um den Rückfluss zu stoppen.
2.2 Wie funktionieren Rückschlagventile?
Rückschlagventile arbeiten nach dem Prinzip der Druckdifferenz. Wenn Flüssigkeit nach vorne fließt, zwingt der Druck das Ventil zum Öffnen, sodass die Flüssigkeit hindurchströmen kann. Wenn der Durchfluss stoppt oder sich umkehrt, schließt der Gegendruck das Ventil und verhindert so den Rückfluss.
Es gibt verschiedene Mechanismen zum Schließen des Ventils, darunter:
● Schwerkraft: Bei schwerkraftbetriebenen Rückschlagventilen, wie z. B. dem Rückschlagventil, zieht die Schwerkraft die Scheibe zurück an ihren Platz, um das Ventil zu schließen, wenn der Durchfluss stoppt.
● Feder: Federunterstützte Rückschlagventile verwenden eine Feder, um das Schließen des Ventils zu unterstützen, wenn sich die Durchflussrichtung umkehrt, was schnellere Reaktionszeiten ermöglicht.
Jeder Rückschlagventiltyp basiert auf leicht unterschiedlicher Weise auf diesen Prinzipien und eignet sich daher für bestimmte Anwendungen.
3. Gängige Arten von Rückschlagventilen

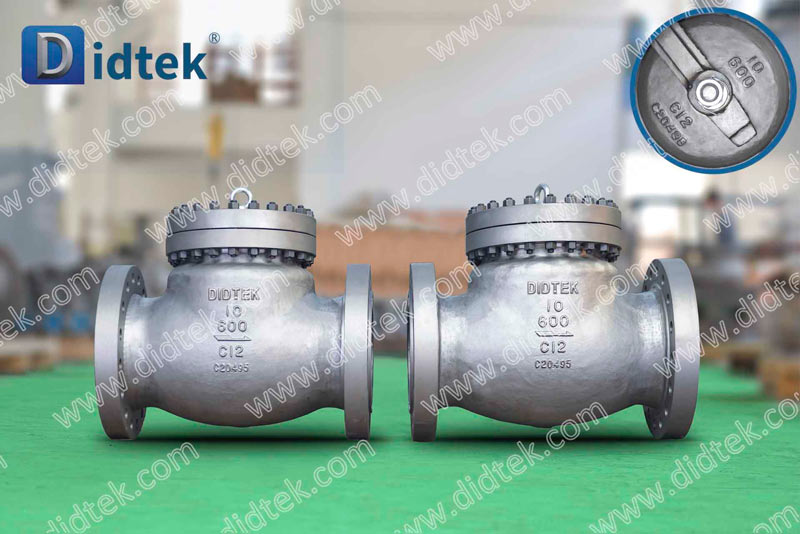

3.1 Rückschlagklappe
Design und Funktion: Das Rückschlagventil verwendet eine Klappscheibe, die aufschwingt, wenn die Flüssigkeit in Vorwärtsrichtung fließt. Es beruht auf der Schwerkraft oder dem Gegendruck, um die Scheibe in ihren Sitz zurückzubringen, wenn sich die Strömung umkehrt. Dieses Design ermöglicht einen minimalen Strömungswiderstand.
Vorteile:
● Sorgt für einen geringen Druckabfall, sodass Flüssigkeiten bei minimalem Energieverlust freier fließen können.
● Einfache Bedienung durch die einfache Mechanik der Klappscheibe.
Anwendungen:
● Wasseraufbereitungssysteme: Werden häufig zur Regulierung des Flüssigkeitsflusses in kommunalen und industriellen Wasseraufbereitungsanlagen eingesetzt, um den Rückfluss von aufbereitetem Wasser zu verhindern.
● Große Rohrleitungen: Besonders nützlich in Rohrleitungen, in denen der Fluss stabil und gleichmäßig ist, wie sie beispielsweise in Entwässerungssystemen und Abwasserleitungen zu finden sind.
● Abwasser- und Bewässerungssysteme: Ideal für große Infrastrukturen, die konstante Durchflussraten gewährleisten.
Tipp: Rückschlagventile funktionieren am besten in horizontalen Rohrleitungssystemen, in denen die Schwerkraft den Betrieb des Ventils unterstützt.
3.2 Kugelrückschlagventil
Design und Funktion: Kugelrückschlagventile nutzen eine kugelförmige Kugel im Ventilkörper. Wenn Flüssigkeit in Vorwärtsrichtung fließt, wird die Kugel von ihrem Sitz abgehoben, sodass die Flüssigkeit passieren kann. Wenn sich der Durchfluss umkehrt, wird die Kugel zurück zum Sitz gedrückt, wodurch eine Dichtung entsteht, die einen Rückfluss verhindert.
Vorteile:
● Geringer Wartungsaufwand: Das einfache Design ohne bewegliche Teile außer der Kugel macht es weniger anfällig für Verschleiß.
● Haltbarkeit: Der Ball ist korrosionsbeständig und gewährleistet so eine langanhaltende Leistung, auch in rauen Umgebungen.
Anwendungen:
● Pumpensysteme: Wird häufig in Sumpfpumpenanwendungen verwendet, wo ein Rückfluss in die Pumpe verhindert wird.
● Abwasserbehandlung: Kugelrückschlagventile handhaben Schlämme oder Abwasser mit Schwebstoffen effektiv.
● Chemische Verarbeitung: Ideal für Systeme, die ein einfaches, aber effektives Ventil benötigen, um eine Kontamination durch Rückfluss zu verhindern.
Tipp: Kugelrückschlagventile sind ideal für Systeme, die schmutzige oder mit Partikeln beladene Flüssigkeiten verarbeiten, in denen andere Ventiltypen verstopfen oder ausfallen können.
3.3 Hubrückschlagventil
Design und Funktion: Ein Hubrückschlagventil funktioniert, indem es eine Scheibe oder einen Kolben vertikal anhebt, wenn Flüssigkeit in die vorgesehene Richtung fließt. Die Scheibe oder der Kolben kehrt zum Sitz zurück, wenn der Durchfluss stoppt oder sich umkehrt, und dichtet das Ventil ab, um einen Rückfluss zu verhindern. Diese Ventile werden häufig in Hochdruckumgebungen eingesetzt.
Vorteile:
● Zuverlässige Abdichtung in Hochdrucksystemen, dadurch geeignet für schwere Anwendungen.
● Vielseitigkeit: Kann sowohl in vertikalen als auch in horizontalen Rohrleitungen verwendet werden, obwohl sie am häufigsten in vertikalen Systemen installiert werden.
Anwendungen:
● Dampfsysteme: Wird häufig in Kesselspeisewasserleitungen verwendet, um einen Rückfluss zu verhindern und die Ausrüstung zu schützen.
● Erdöl- und Gaspipelines: Wird in der Öl- und Gasindustrie verwendet, um Schäden an Kompressoren und Pumpen durch Rückfluss zu verhindern.
● Industrielle Prozessleitungen: Besonders nützlich in chemischen Verarbeitungsanlagen, in denen häufig Hochdruckbedingungen herrschen.
Tipp: Stellen Sie bei der Verwendung von Hubrückschlagventilen in vertikalen Installationen sicher, dass der Druck ausreicht, um die Klappe ordnungsgemäß anzuheben und eine wirksame Abdichtung aufrechtzuerhalten.
3.4 Membran-Rückschlagventil
Design und Funktion: Membran-Rückschlagventile verwenden eine flexible Membran, die sich öffnet, wenn Flüssigkeit in die vorgesehene Richtung fließt. Beim Rückfluss kehrt die Membran in ihre ursprüngliche Position zurück, dichtet das Ventil ab und verhindert einen Rückfluss. Diese Ventile sind ideal für Anwendungen, die hygienische Bedingungen erfordern.
Vorteile:
● Leiser Betrieb: Membranventile arbeiten ohne das Klirren oder Knallen, das oft bei anderen Arten von Rückschlagventilen auftritt.
● Dichte Abdichtung: Besonders vorteilhaft in Systemen, in denen Leckagen nicht toleriert werden können, beispielsweise in der Lebensmittel- oder Pharmaindustrie.
Anwendungen:
● Pharmazeutische Verarbeitung: Ideal zur Verhinderung von Kontaminationen in sauberen Systemen.
● Lebensmittel und Getränke: Gewährleistet den hygienischen Fluss von Flüssigkeiten in Verarbeitungssystemen für Lebensmittel.
● Chemikalien-Dosiersysteme: Wird im Niederdruck-Chemikalientransport eingesetzt, bei dem eine Kontamination strikt vermieden werden muss.
Tipp: Membran-Rückschlagventile sind äußerst wirksam bei der Aufrechterhaltung der Hygiene und der Verhinderung von Kreuzkontaminationen in sensiblen Branchen wie der Lebensmittelverarbeitung.
3.5 Doppelplatten-Rückschlagventil
Design und Funktion: Das Doppelplatten-Rückschlagventil verfügt über zwei federbelastete Platten, die sich schnell öffnen, wenn Flüssigkeit vorwärts fließt, und schließen, wenn sich der Fluss umkehrt. Dieses Ventildesign ermöglicht ein schnelles Schließen und reduziert den Wasserschlag, der Rohre und Geräte beschädigen kann.
Vorteile:
● Kompaktes Design, ideal für Installationen mit begrenztem Platzangebot.
● Der Schnellschließmechanismus verringert das Risiko von Wasserschlägen, die kostspielige Schäden an Rohrleitungssystemen verursachen können.
Anwendungen:
● HVAC-Systeme: Trägt zur Aufrechterhaltung der Effizienz von Heiz- und Kühlsystemen bei, indem Rückfluss verhindert und Wasserschläge reduziert werden.
● Raffinerien und Industrieanlagen: Wird in Umgebungen eingesetzt, in denen hohe Durchflussraten üblich sind und der Platz begrenzt ist.
● Stromerzeugung: Unverzichtbar für die Bewältigung des Rückflusses in Kraftwerken zum Schutz von Turbinen und anderen empfindlichen Geräten.
Tipp: Doppelplatten-Rückschlagventile eignen sich hervorragend für Anwendungen, die ein schnelles und zuverlässiges Schließen erfordern, insbesondere in Systemen mit hohem Durchfluss.
3.6 Stilles Rückschlagventil
Design und Funktion: Leise Rückschlagventile sind so konzipiert, dass sie die durch den Flüssigkeitsfluss erzeugten Geräusche reduzieren. Sie verfügen über interne Dämpfungsvorrichtungen, die den Aufprall der Schließscheibe abfedern, Wasserschläge verhindern und Geräusche reduzieren.
Vorteile:
● Geräuschreduzierung: Diese Ventile wurden speziell entwickelt, um die lauten Knallgeräusche zu verhindern, die bei herkömmlichen Rückschlagventilen auftreten.
● Verhindert Druckstöße: Durch die Minimierung von Wasserschlägen schützen sie empfindliche Geräte vor Druckspitzen.
Anwendungen:
● Lärmempfindliche Umgebungen: Wird an Orten verwendet, an denen die Minimierung des Betriebslärms von entscheidender Bedeutung ist, beispielsweise in Krankenhäusern oder Bürogebäuden.
● Kommunale Wasserversorgung: Gewährleistet den sicheren und leisen Betrieb von Rückflussverhinderungssystemen in kommunalen Wasserverteilungssystemen.
Tipp: Leise Rückschlagventile eignen sich perfekt für Installationen, bei denen der Lärmschutz Priorität hat und bei denen Wasserschläge das System beschädigen könnten.
Vergleichstabelle für Rückschlagventile
Ventiltyp | Designmerkmale | Vorteile | Anwendungen | Einschränkungen |
Rückschlagventil | Aufklappbare Scheibe, die sich öffnen und schließen lässt. | Geringer Druckabfall, einfaches Design. | Wasseraufbereitung, Entwässerungssysteme, große Rohrleitungen. | Nicht ideal für Strömungen mit hoher Geschwindigkeit. |
Kugelrückschlagventil | Die kugelförmige Kugel bewegt sich, um den Durchfluss zu blockieren oder zu ermöglichen. | Wartungsarm, langlebig. | Pumpenentladung, Abwassersysteme, chemische Verarbeitung. | Kann zu höheren Druckverlusten führen. |
Rückschlagventil anheben | Vertikale Bewegung der Scheibe oder des Kolbens. | Zuverlässige Abdichtung in Hochdrucksystemen. | Dampfsysteme, chemische Verarbeitung, Öl- und Gaspipelines. | Erfordert eine ordnungsgemäße Ausrichtung. |
Membran-Rückschlagventil | Flexible Membran, die auf Flüssigkeitsdruck reagiert. | Leiser Betrieb, dichte Abdichtung. | Pharmazeutik, Lebensmittelverarbeitung, Niederdruckchemikalien. | Nicht für Hochdrucksysteme geeignet. |
Doppelplatten-Rückschlagventil | Zwei federbelastete Platten, die einrasten. | Kompaktes Design, reduziert Wasserschläge. | HLK-Systeme, Raffinerien, Industrierohrleitungen. | Teurer und erfordert regelmäßige Wartung. |
Leises Rückschlagventil | Verwendet Dämpfungsvorrichtungen, um Wasserschläge zu reduzieren. | Geräuschreduzierung, verhindert Druckstöße. | Lärmempfindliche Umgebungen, kommunale Wassersysteme. | Die Installation kann komplex sein. |
4. So wählen Sie das richtige Rückschlagventil aus
4.1 Wichtige Auswahlkriterien
Berücksichtigen Sie bei der Auswahl des richtigen Rückschlagventils die folgenden Kriterien:
● Medientyp: Die Art der Flüssigkeit (Flüssigkeit, Gas, Schlamm) kann sich auf die Ventilauswahl auswirken. Beispielsweise erfordern Schlammsysteme aufgrund ihrer Fähigkeit, feste Partikel zu verarbeiten, Kugelrückschlagventile.
● Durchfluss- und Druckanforderungen: Verschiedene Ventiltypen bieten bei bestimmten Druck- und Durchflussbedingungen eine bessere Leistung. Hubrückschlagventile sind beispielsweise ideal für Hochdrucksysteme, während Rückschlagventile eher für Umgebungen mit geringem Durchfluss geeignet sind.
● Materialkompatibilität: Das Ventilmaterial (z. B. Edelstahl, Messing, PVC) sollte mit der Flüssigkeit kompatibel sein, um Korrosion oder Zersetzung zu verhindern. Bei aggressiven Chemikalien ist Edelstahl oft die beste Wahl.
4.2 Auswahl basierend auf spezifischen Anwendungen
● Hochdrucksysteme: Für Systeme, die unter hohem Druck arbeiten, wie Dampfkessel oder Ölpipelines, sind Hub- und Kolbenrückschlagventile die besten Optionen.
● Sanitäranwendungen: In Branchen wie der Lebensmittelverarbeitung und der Pharmaindustrie sind Membranrückschlagventile für die Gewährleistung eines sauberen und kontaminationsfreien Flüssigkeitsflusses unerlässlich.
● Systeme mit begrenztem Platzangebot: Für Installationen mit begrenztem Platzangebot bieten Wafer-Rückschlagventile eine kompakte Lösung ohne Kompromisse bei der Funktionalität.
5. Wartung und Überlegungen für Rückschlagventile
5.1 Häufige Probleme
● Wasserschlag: Ein Druckanstieg, der durch das plötzliche Schließen eines Ventils verursacht wird. Wasserschläge können Rohre und Geräte beschädigen. Um dieses Problem zu minimieren, verwenden Sie geräuschlose Rückschlagventile oder Ventile mit eingebauten Dämpfungsmechanismen.
● Rückfluss: Wenn ein Rückschlagventil nicht richtig schließt, kann es zu einem Rückfluss kommen, der zu Schäden an Pumpen und anderen Geräten führt. Regelmäßige Inspektionen und ein rechtzeitiger Austausch können dies verhindern.
● Ventilausfall: Im Laufe der Zeit können Ventile aufgrund von Verschleiß ausfallen, insbesondere in Systemen mit Hochfrequenzbetrieb. Es ist von entscheidender Bedeutung, langlebige Rückschlagventile auszuwählen und diese bei Bedarf auszutauschen.
5.2 Wartungstipps
● Regelmäßige Inspektionen: Überprüfen Sie das Ventil regelmäßig auf Anzeichen von Verschleiß, Korrosion oder Beschädigung. Eine einfache Inspektion kann einen Systemausfall verhindern.
● Reinigung: Bei Ventilen, die Verunreinigungen oder Feststoffen ausgesetzt sind, wie z. B. Kugelrückschlagventile, ist die Reinigung unerlässlich, um einen reibungslosen Betrieb zu gewährleisten.
● Austausch: Wenn Anzeichen von Schäden oder verminderter Leistung auftreten, tauschen Sie das Ventil umgehend aus, um kostspielige Reparaturen zu vermeiden.
6. Fazit
Die Wahl des richtigen Rückschlagventils ist entscheidend für die Gewährleistung der Systemsicherheit, Effizienz und den Schutz der Ausrüstung. Die richtige Ventilauswahl verhindert einen Rückfluss, minimiert den Verschleiß und gewährleistet einen zuverlässigen Systembetrieb. Ebenso wichtig ist die regelmäßige Wartung, um eine langfristige Leistungsfähigkeit sicherzustellen. Für Rückschlagventile höchster Qualität: Didtek Valve Group Co., Ltd. bietet zuverlässige Lösungen, die die Effizienz steigern und Systeme schützen. Ihre Produkte sind auf die unterschiedlichen industriellen Anforderungen zugeschnitten und bieten hervorragende Leistung und Haltbarkeit.
FAQ
F: Was ist ein Rückschlagventil und wie funktioniert es?
A: Ein Rückschlagventil ist ein Einwegventil, das den Flüssigkeitsfluss in eine Richtung ermöglicht und gleichzeitig einen Rückfluss verhindert. Es funktioniert, indem es Druck ausübt, um das Ventil in Vorwärtsrichtung zu öffnen und es zu schließen, wenn der Durchfluss umkehrt.
F: Warum ist die Auswahl des richtigen Rückschlagventils wichtig?
A: Die Wahl des richtigen Rückschlagventils ist für die Systemeffizienz, die Verhinderung eines Rückflusses und den Schutz der Ausrüstung vor Schäden durch umgekehrten Flüssigkeitsfluss von entscheidender Bedeutung.
F: Welche verschiedenen Arten von Rückschlagventilen gibt es?
A: Zu den gängigen Typen gehören Rückschlagventile, Kugelrückschlagventile, Hubrückschlagventile, Membranrückschlagventile, Doppelplatten-Rückschlagventile und geräuschlose Rückschlagventile. Jedes ist für unterschiedliche Anwendungen geeignet.
F: Wie wähle ich das richtige Rückschlagventil für mein System aus?
A: Berücksichtigen Sie Faktoren wie Medientyp, Durchflussrate, Druckanforderungen und Materialkompatibilität, um das geeignete Rückschlagventil für Ihr System auszuwählen.
F: Was sind die Vorteile eines geräuschlosen Rückschlagventils?
A: Leise Rückschlagventile reduzieren Geräusche und verhindern Wasserschläge, wodurch sie sich ideal für geräuschempfindliche Umgebungen wie kommunale Wassersysteme eignen.
F: Wie oft sollten Rückschlagventile gewartet werden?
A: Es wird eine regelmäßige Wartung empfohlen, um den Verschleiß zu überprüfen, Komponenten zu reinigen und sicherzustellen, dass das Ventil reibungslos funktioniert, insbesondere in Systemen mit hoher Frequenznutzung.
