DIN-Eckventil: Dampf- und Heißöl-Industrieanwendungen

Der Betrieb von Hochtemperatur-Dampf- und Thermalölsystemen lässt keine Fehlertoleranz hinsichtlich Durchflussregelung, Druckverlusten und diffusen Emissionen zu. Wenn die Prozesstemperaturen ansteigen, kann jedes schwache Glied schnell den gesamten Anlagenbetrieb gefährden. Standardventile mit geradem Muster erfordern häufig zusätzliche Rohrkrümmer, um die Flüssigkeit ordnungsgemäß zu leiten. Diese zusätzlichen Anschlüsse erhöhen den systemischen Druckabfall, vergrößern die Installationsfläche und fügen an jedem Flansch unnötige Leckstellen hinzu. Sie stehen schnell vor einem komplizierten Problem aus räumlichen Einschränkungen und mechanischer Anfälligkeit.

Ein DIN-Eck-Absperrventil vereint Strömungsumleitung und Präzisionsdrosselung in einer einzigen, hocheffizienten Komponente. Es leitet Hochgeschwindigkeitsmedien effizient weiter und sorgt gleichzeitig für eine strikte Dichtigkeit. Um das richtige Ventil zu spezifizieren, müssen jedoch die DIN-Materialnormen an die genauen Prozessbedingungen angepasst werden. Sie erfahren, wie Sie komplexe Fluiddynamiken bewerten, realistische Materialgrenzen identifizieren und kritische Dichtungsmerkmale auswählen, um Ihre nächste Hochtemperatur-Fluidanwendung sicher zu optimieren.

Wichtige Erkenntnisse

• Rohrleitungseffizienz: Eckventile machen eine 90-Grad-Winkelverschraubung überflüssig, wodurch Platz gespart und der Druckabfall im Gesamtsystem verringert wird.
• Anwendungsspezifische Besonderheiten: Dampfsysteme erfordern einen robusten Widerstand gegen Kavitation und hohe Druckabfälle, während Heißölsysteme eine strikte Dichtheit gegenüber Temperaturschwankungen erfordern.
• Materialzuverlässigkeit: Kohlenstoffstahl 1.0619 ist der bewährte Standard für Standard-Hochtemperaturanwendungen und bietet zuverlässige Druck-Temperatur-Werte gemäß DIN EN-Spezifikationen.
• Implementierungsschwerpunkt: Die Bewertung der Lieferantenkonformität, der Verpackungskonfigurationen (z. B. Faltenbalgdichtungen) und des langfristigen Wartungszugangs ist für die endgültige Festlegung der Auswahllisten für die Beschaffung von entscheidender Bedeutung.

Minimierung der Systembelastung: Das Argument für das Eckventil

Herkömmliche Rohrleitungsanordnungen unterliegen häufig strengen physikalischen Einschränkungen. Ein Standard-Absperrventil benötigt normalerweise ein separates Winkelstück, um die Flüssigkeitsrichtung zu ändern. Diese Kombination zwingt die Flüssigkeit in kurzer Zeit durch mehrere enge Übergänge. Sie sind sofort mit erhöhten Turbulenzen, schnellerem Metallverschleiß und einem komplexeren Installationsprozess konfrontiert. Jeder zusätzliche Flansch oder jede zusätzliche Schweißnaht stellt eine potenzielle Fehlerquelle dar. Im Laufe der Zeit sind diese zusätzlichen Verbindungen Vibrationsbelastungen ausgesetzt, was Ihren Wartungsaufwand erhöht.

Das 90-Grad-Gehäusedesign bietet eine elegante technische Lösung. Es fungiert sowohl als Richtarmatur als auch als präziser Durchflussregler. Flüssigkeit tritt in das Ventil ein und strömt reibungslos durch eine einzelne Innenkammer. Sie eliminieren den sekundären Ellenbogen vollständig. Dieser optimierte Ansatz minimiert starke Turbulenzen und verändert die interne Fluiddynamik grundlegend. Bediener bemerken glattere Fließkurven und geringere Strukturvibrationen während der Startsequenzen.

Wenn man ein vergleicht , werden die hydraulischen Vorteile deutlich. Eckventil mit einem Standard-T-Design Der interne Strömungsweg erfährt deutlich weniger Widerstand. Bei exakt gleichem Rohrdurchmesser erreichen Sie einen höheren Durchflusskoeffizienten (Cv oder Kv). Weniger Flansche bedeuten weniger potenzielle Leckpfade. Diese Reduzierung erhöht unmittelbar die langfristige Betriebssicherheit im gesamten Rohrleitungsnetz.

Industrielle Skid-Layouts erfordern maximale Raumeffizienz. In diesen Umgebungen sind zahlreiche Wärmetauscher und Instrumente auf engstem Raum untergebracht. Durch den Wegfall zusätzlicher Rohrbögen reduzieren Sie den Gesamtbauraum deutlich. Bediener erhalten einen besseren Zugang für routinemäßige Wartungsarbeiten. Ingenieure können kompaktere und effizientere Gerätepakete entwerfen, ohne die Durchflussfähigkeiten zu beeinträchtigen.

Spezifizierung eines Dampfkugelventils zur Reduzierung von Hochdruckverlusten

Dampfreduktionssysteme müssen täglich mit brutalen inneren Kräften umgehen. Durch die Reduzierung von Hochdruckdampf entsteht eine extreme Geschwindigkeit im Inneren der Rohrleitung. Beim Übergang über Druckgrenzen kann es in der Flüssigkeit zu plötzlichen Blitzen kommen. In schweren Fällen bilden sich heftige Kavitationsblasen, die an inneren Metalloberflächen kollabieren. Wenn diese thermodynamischen Realitäten nicht kontrolliert werden, werden Standard-Rohrleitungskomponenten schnell zerstört.

Die Drosselungsgenauigkeit bleibt Ihre wichtigste Verteidigung gegen diese Kräfte. Die Kegel- und Sitzkonstruktion in einem Dampf-Absperrventil muss gleichzeitig gesättigten und überhitzten Dampf verarbeiten. Ein Körper mit Winkelmuster ermöglicht es dem Stöpsel, die Dampfausdehnung effektiv zu regulieren. Im Vergleich zu geraden Standardventilen verteilt es den Druckabfall gleichmäßiger nach unten. Sie erreichen selbst bei dramatischen Druckschwankungen eine präzise Durchflussmodulation.

Technische Standards verlangen hier zwingend eine bestimmte Materialauswahl. Blanker Kohlenstoffstahl kann längerer Kavitation nicht standhalten. Zum Schutz der Sitzflächen müssen Sie gehärtete Besatzmaterialien angeben. Durch das Aufbringen einer Stellite 6-Beschichtung (die eine Härte von etwa 40–45 HRC erreicht) auf den Stecker und den Sitz wird ein Drahtziehen verhindert. Beim Drahtziehen entsteht, wenn Hochgeschwindigkeitsdampf winzige, zerstörerische Rillen über die Dichtungsschnittstellen schneidet. Eine gehärtete Innengarnitur widersteht dieser Erosion und stellt sicher, dass das Ventil über Tausende von Drosselzyklen hinweg dicht abdichtet.

Konzentrieren Sie sich auf vorhersehbare Betriebsergebnisse. Sie wünschen sich eine zuverlässige Druckregelung über Dampfverteiler und Kesselabschlämmleitungen. Durch die Abstimmung der richtigen gehärteten Zierleiste auf ein Winkelkörperdesign verlängern Sie die Wartungsintervalle drastisch. Ihr Dampfsystem läuft effizient, ohne unerwartete Anlagenabschaltungen aufgrund vorzeitiger Sitzausfälle.

Best Practices für Steam-Anwendungen

• Berechnen Sie immer den genauen Druckabfall, um sicherzustellen, dass das Besatzmaterial der spezifischen Flüssigkeitsgeschwindigkeit standhält.
• Installieren Sie vor dem Ventil einen geeigneten Ableiter, um schädliches Kondensat zu entfernen, bevor es auf den internen Stopfen trifft.
• Stellen Sie sicher, dass die Stellantriebsgröße ausreichend Schub bietet, um den Stopfen sicher gegen den hohen einströmenden Dampfdruck zu verschließen.

Leistungskriterien für ein zuverlässiges Heißölventil

Thermoflüssigkeitssysteme stellen einzigartige und schwerwiegende Gefahren für die Industrie dar. Heißes Öl ist eine sehr allgegenwärtige Substanz. Beim Erhitzen sucht es aggressiv jeden mikroskopisch kleinen Austrittsweg. Wenn durch den Ventilschaft diffuse Emissionen auftreten, besteht ein unmittelbares Brand- und Sicherheitsrisiko. Heißer Ölnebel kann sich bei bestimmten erhöhten Temperaturen bei Kontakt mit Luft spontan entzünden. Sicherheit bestimmt hier immer Ihre Design- und Komponentenauswahl.

Temperaturwechselbelastungen beanspruchen kontinuierlich die gesamte mechanische Baugruppe. Hohe Temperaturschwankungen führen dazu, dass sich Metallteile immer wieder ausdehnen und zusammenziehen. Diese ständige Bewegung wirkt sich direkt auf die Integrität des Ventilkörpers aus und beschädigt herkömmliche Spindeldichtungsmaterialien. Standardmäßige Graphitpackungen können irgendwann zusammengedrückt werden oder ihre Elastizität verlieren. Dabei gelangt gefährliches Thermofluid in die Atmosphäre.

Während der Spezifikationsphase müssen Sie Upgrades zur Leckageprävention Priorität einräumen. Die Wahl fortschrittlicher Dichtungskonfigurationen ist nicht verhandelbar. Eine Balgdichtungskonstruktion bietet den ultimativen Umweltschutz. Es verwendet ein Metallrohr im Akkordeon-Stil, das direkt an den Stiel und den Körper geschweißt ist. Dadurch entsteht eine solide physikalische Barriere gegen die Flüssigkeit. In Kombination mit sekundären Packungsringen aus hochentwickeltem Graphit garantiert ein Heißölventil keine Leckage.

Oberstes Ziel bleibt die Sicherheit des Bedieners. Durch die richtige Ventilauswahl wird eine strikte Einhaltung der Umweltvorschriften gewährleistet. Sie verhindern vollständig den kostspieligen und gefährlichen Verlust von Thermoflüssigkeit. Eine robuste Dichtungsstrategie sorgt dafür, dass Ihre Anlage sicher ist und Ihr Produktionsprozess ohne gefährliche Unterbrechungen läuft.

Häufige Fehler in Heißölsystemen

• Verlassen Sie sich bei organischen Hochtemperaturflüssigkeiten ausschließlich auf Standard-Stopfbuchspackungen ohne Faltenbalgdichtung.
• Bei der Auswahl von Ventilkörper- und Innengarniturmaterialien werden die Wärmeausdehnungsraten verschiedener Metalle außer Acht gelassen.
• Versäumnis, einen routinemäßigen Inspektionsplan für die sekundäre Stopfbuchspackung über dem Faltenbalg umzusetzen.

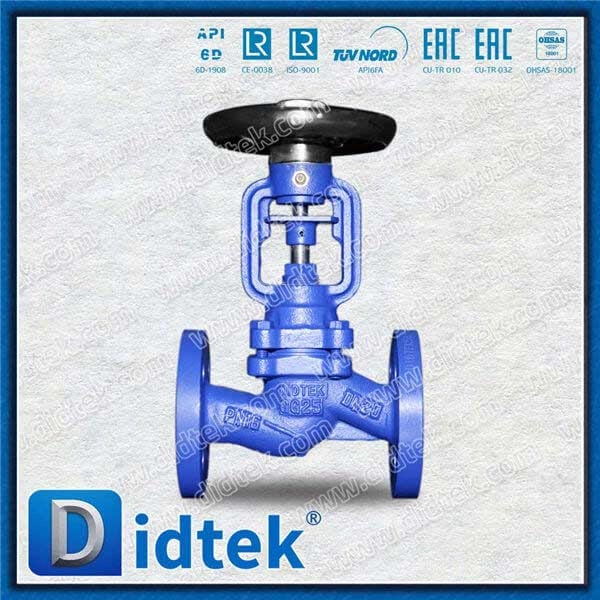

Bewertung eines DIN-Standardventils: Die Rolle von 1.0619 Kohlenstoffstahl

Europäische Anlagen und globale EPC-Auftragnehmer verlassen sich stark auf einheitliche technische Standards. ist zwingend ein Um die grenzüberschreitende Kompatibilität zu gewährleisten, Wenn Sie sich auf Flanschnennwerte nach EN 1092-1 und genormte Baulängenabmessungen verlassen, entfallen gefährliche Rätselraten bei der Anlagenkonstruktion. Sie können Teile während Stillständen nahtlos austauschen, ohne bestehende Rohrleitungen zu verändern. DIN-Normventil erforderlich.

Wir müssen die spezifischen Materialien, die in diesen Standardgerüsten verwendet werden, sorgfältig prüfen. Ein Ventil aus Kohlenstoffstahl 1.0619 dient als zuverlässiges Rückgrat für Hochtemperaturarbeiten. Dieses Material ist das europäische Äquivalent zu ASTM A216 WCB. Es bietet hervorragende mechanische Eigenschaften, einschließlich hoher Zugfestigkeit, Schlagfestigkeit und äußerst zuverlässiger Schweißbarkeit für industrielle Rohrleitungsschleifen.

Sie benötigen ein klares Verständnis der realistischen Betriebsgrenzen. Das Material 1.0619 weist innerhalb eines definierten thermischen Bereichs eine außergewöhnlich gute Leistung auf. Abhängig von der spezifischen Druckklasse bewältigt es problemlos Dauertemperaturen bis etwa 400 °C (750 °F). Innerhalb dieses Bereichs behält es seine starre strukturelle Integrität ohne plötzliche Verformung unter Druck bei.

Sie müssen jedoch genau wissen, wann Sie Ihre Materialien aufrüsten müssen. Wenn bei einer bestimmten Dampf- oder Heißölanwendung kontinuierlich Temperaturen über 400 °C herrschen, verliert Kohlenstoffstahl schnell an Streckgrenze. An diesem Übergangspunkt müssen Sie auf legierten Stahl umsteigen. Materialien wie 1.7357 (entspricht ASTM A217 WC6) bieten die nötige Kriechfestigkeit für extreme thermische Umgebungen.

Standard-Materialtemperaturschwellenwerte

Implementierungsrisiken und Lieferantenauswahllogik

Die Auswahl der perfekten Richtungssteuerungskomponente ist nur dann wichtig, wenn Sie sie richtig installieren. Die Installationsorientierung stellt das häufigste und schädlichste Implementierungsrisiko dar. Diese Einheiten erfordern eine strikte Ausrichtung der Flussrichtung. Sie müssen festlegen, ob Flüssigkeit unter oder über dem Stopfen eindringen soll. Die Strömung unter dem Stopfen hilft bei der Feindrosselung und schützt die Packung vor direktem Druck. Der Fluss über den Stopfen trägt zur dichten Abdichtung bei Hochdruckabsperrszenarien bei. Eine verkehrte Installation führt zu aggressivem inneren Rattern, schlechter Abdichtung und schnellem mechanischem Versagen.

Die Kompatibilität der Betätigung stellt eine weitere erhebliche physikalische Herausforderung dar. Winkelgehäuse passen in enge Ecken, automatisierte Aktuatoren erfordern jedoch einen erheblichen Freiraum über dem Kopf. Sie müssen die Platzgrenzen in 3D-Modellen sorgfältig berechnen. Pneumatik- oder Elektroantriebe erfordern oft sperrige Montagebügel. Hohe Druckabfälle erfordern größere Aktuatoren, um massive interne Schubkräfte zu überwinden. Überprüfen Sie vor dem Kauf immer die physischen Freigabegrenzen.

Durch die Entwicklung intelligenter Auswahlkriterien schützen Sie Ihren Projektzeitplan und Ihr Projektbudget. Sie sollten Anbieter anhand streng überprüfbarer Kennzahlen bewerten und nicht anhand grundlegender Marketingaussagen.

1. Überprüfbare Dokumentation: Fordern Sie umfassende DIN/EN-Materialtestberichte an. Sie müssen EN 10204 3.1-Zertifikate einholen, um die Materialherkunft, die chemische Zusammensetzung und die ordnungsgemäße Wärmebehandlung nachzuweisen.
2. Anpassungsoptionen: Achten Sie auf die Verfügbarkeit individuell angepasster Verkleidungsprofile und Verpackungskombinationen. Eine präzise Anwendungsanpassung verhindert frühzeitige mechanische Ausfälle.
3. Erfolgsbilanz bei Tests: Sehen Sie sich die dokumentierte Historie des Anbieters bei Hochtemperaturtests an. Zertifizierungen wie API 624 oder ISO 15848-1 beweisen ihre Fähigkeit, diffuse Emissionen wirksam auf strenge PPM-Werte zu begrenzen.

Abschluss

Die Wahl des richtigen Wegeventils ist eine kontinuierliche Übung zur Minimierung physischer Risiken. Sie minimieren zerstörerische Druckverluste und schädliche Geschwindigkeiten in Sattdampfleitungen. Sie verhindern aktiv hochgefährliche, brennbare Leckagen in sensiblen Heißölkreisläufen. Diese technischen Entscheidungen bestimmen die grundlegende Sicherheit und Effizienz Ihrer gesamten Rohrleitungsinfrastruktur.

Wir empfehlen Ingenieuren dringend, genaue Druck-Temperatur-Profile sorgfältig auszurichten. Ordnen Sie diese spezifischen Variablen direkt den Fähigkeiten von Kohlenstoffstahl 1.0619 zu, bevor Sie etwaige Beschaffungsspezifikationen abschließen. Erkennen Sie Ihre Temperaturobergrenzen und rüsten Sie bereitwillig auf legierten Stahl um, wenn die Prozessparameter dies erfordern.

Raten Sie nicht auf Durchflussberechnungen oder Antriebsschubanforderungen. Wenden Sie sich für eine umfassende Überprüfung der Flüssigkeitsdimensionierung direkt an technische Vertriebsspezialisten. Fordern Sie ein detailliertes technisches Datenblatt und ein genaues 3D-CAD-Modell an, um das Gerät perfekt in Ihr spezifisches Skid-Layout zu integrieren.

FAQ

F: Was ist die maximale Betriebstemperatur für ein Ventil aus Kohlenstoffstahl 1.0619?

A: Gemäß den Standard-DIN-EN-Grenzwerten funktioniert Kohlenstoffstahl 1.0619 normalerweise sicher bis zu 400 °C (750 °F). Das genaue Maximum hängt stark von der jeweiligen Druckklasse ab. Wenn Ihr Prozess kontinuierlich 400 °C überschreitet, müssen Sie auf einen legierten Stahl wie 1.7357 (WC6) umsteigen, um die mechanische Integrität aufrechtzuerhalten und Kriechverformung zu verhindern.

F: Hat ein Eckventil einen geringeren Druckabfall als ein gerades Ventil?

A: Ja, das ist im Allgemeinen der Fall. Durch die Kombination einer 90-Grad-Drehung und eines Drosselmechanismus in einem einheitlichen Gehäuse entfällt die Notwendigkeit eines externen Rohrkrümmers. Dieser stromlinienförmige interne Strömungsweg reduziert Turbulenzen und verbessert den Gesamtdurchflusskoeffizienten (Cv/Kv) erheblich im Vergleich zu einem geraden Ventil, das an ein separates Winkelstück angeschraubt ist.

F: Können diese Ventile zur Durchflusskontrolle automatisiert werden?

A: Ja. Sie sind voll kompatibel mit modernen pneumatischen und elektrischen Antrieben. Sie müssen jedoch den erforderlichen Spindelschub sorgfältig berechnen. Hohe Druckabfälle erzeugen erhebliche interne Aufwärtskräfte. Ihr Aktuator muss richtig dimensioniert sein, um diese Kräfte zu überwinden und eine genaue, stabile Durchflussmodulation ohne Pendeln zu ermöglichen.

F: Warum wird für Heißölanwendungen oft eine Faltenbalgdichtung empfohlen?

A: Heißes Öl stellt eine große Brand- und Umweltgefahr dar, wenn es ausläuft. Eine Faltenbalgdichtung sorgt für eine durchgehende metallische Barriere, die direkt an den Schaft geschweißt ist. Es garantiert null diffuse Emissionen. Es bewältigt problemlos eine schnelle Wärmeausdehnung, ohne sich zu verschlechtern, und übertrifft Standard-Graphit-Stammpackungsringe bei thermischer Belastung völlig.
