Die Spezifikation eines Ventils für industrielle Flüssigkeitssysteme erfordert große technische Weitsicht und Präzision. Die Bewältigung hoher Flüssigkeitsimpulse und erheblicher Druckbelastungen bei 40 bar ist keine einfache Aufgabe. Darüber hinaus sind Sie mit strengen Grenzwerten für diffuse Emissionen konfrontiert, die durch moderne Umweltstandards geregelt werden. Wenn Sie auf eine DN125 PN40-Spezifikation skalieren, werden diese technischen Realitäten enorm deutlich. Bei Anwendungen mit großem Durchmesser führt ein Balgbruch oder Sitzfehler fast sofort zu katastrophalen Leitungsabschaltungen. Solche Ausfälle führen unweigerlich zu schwerwiegenden Umweltschäden und massiven Produktionsausfällen. Sie benötigen hochzuverlässige Komponenten, um den Betrieb auch unter extremer Belastung sicher und stabil zu halten. Dieser Artikel bietet einen technischen, anbieterneutralen Rahmen für die industrielle Beschaffung. Wir helfen Ihnen bei der Bewertung und Auswahl leistungsstarker Faltenbalgventile für Ihre kritischen industriellen Flüssigkeitssysteme. Lesen Sie weiter, um die genauen Parameter zu beherrschen, die für langfristige Zuverlässigkeit und leckagefreie Leistung erforderlich sind.
Wichtige Erkenntnisse
Ein DN125-Faltenbalgventil erfordert einen mehrlagigen Faltenbalg, um die längere Hublänge zu bewältigen, ohne die Lebensdauer zu beeinträchtigen.
Auf die Materialspezifikation kommt es an: Balgventile aus 1.0619 (Stahlguss) bieten die optimale Balance aus thermischer Belastbarkeit und struktureller Integrität für PN40-Bewertungen.
Die Überprüfung der Einhaltung der DIN-Standard-Absperrventile muss über die direkten Abmessungen hinausgehen und dokumentierte Helium-Lecktests und Garantien für den Ermüdungszyklus des Faltenbalgs umfassen.
Die Dimensionierung eines Kugelventils mit großem Durchmesser erfordert genaue Berechnungen des Durchflusskoeffizienten (Cv/Kv), um übermäßige Druckverluste zu vermeiden, die den Kugelventilgeometrien innewohnen.

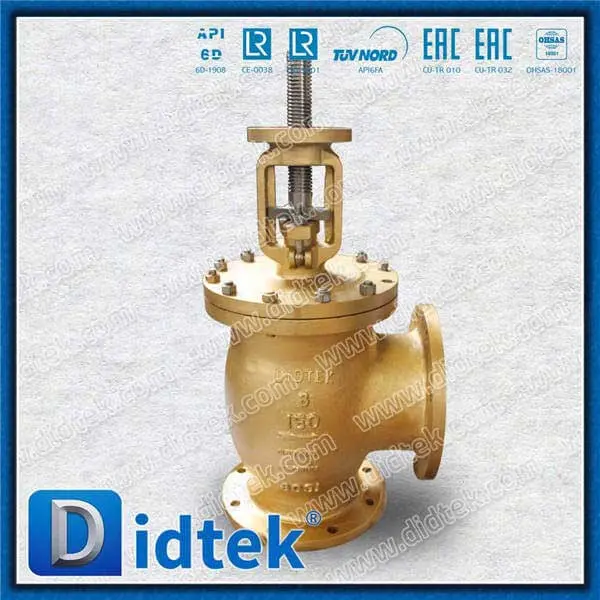

Die technischen Herausforderungen eines Absperrventils mit großem Durchmesser
Geschäftsproblemgestaltung
Durch die Skalierung auf eine DN125-Größe erhöhen sich Ihre Betriebsrisiken erheblich. Um den Ventilanschluss vollständig zu öffnen, müssen längere Hubwege benötigt werden. Aufgrund der großen Oberfläche der Scheibe ist ein höheres Betätigungsmoment erforderlich. Größere Strömungsturbulenzen belasten in diesem Ausmaß auch die internen Ventilkomponenten. Ein Kugelventil mit großem Durchmesser drückt Flüssigkeit auf natürliche Weise durch einen gewundenen S-förmigen Weg. Diese komplexe Strömungsgeometrie erzeugt erheblichen Widerstand, Vibrationen und lokale Druckschwankungen.
Balgermüdung bei großen Hüben
Der erforderliche Hub für einen DN125-Sitz stellt eine enorme mechanische Belastung für den Metallbalg dar. Ein verlängerter Hub komprimiert und erweitert die Faltungsgeometrie wiederholt physisch. In diesen Fällen können Sie sich nicht auf einlagig geschweißte Alternativen verlassen. Einlagige Konstruktionen versagen bei solch großen Verschiebungen vorzeitig, weil sie die Belastung konzentrieren. Stattdessen müssen Sie für große Durchmesser mehrlagige, hydrogeformte Bälge spezifizieren. Die mehrlagige Konstruktion verteilt die mechanische Belastung gleichmäßig auf mehrere dünne Metallschichten. Dieses fortschrittliche Design stellt sicher, dass der Balg Tausende von Betätigungszyklen übersteht, ohne zu reißen.
Druckabfallminderung
Kugelventile verursachen im Vergleich zu Schieber- oder Kugelventilen naturgemäß höhere Druckverluste. Das Medium ändert innerhalb des Gusskörpers zweimal seine Richtung. Um sicherzustellen, dass die Systemeffizienz erhalten bleibt, müssen Ingenieure akzeptable Kv-Werte genau definieren. Für eine DN125-Einheit, die bei PN40 betrieben wird, streben Ingenieure typischerweise einen Kv-Wert von etwa 200 bis 250 an. Dieser schwankt geringfügig je nach spezifischer interner Anschlusskonstruktion. Eine präzise Berechnung verhindert übermäßige Energieverluste im gesamten Pumpsystem. Wenn Sie die Kv-Berechnungen ignorieren, verbrauchen Ihre Pumpen übermäßig viel Strom, nur um die Grunddurchflussraten aufrechtzuerhalten.
Bewertungskriterien für ein Balgdichtungs-Absperrventil (STAMP Framework)
Ingenieure nutzen das STAMP-Framework, um ein Absperrventil mit Faltenbalgdichtung systematisch zu qualifizieren . Es stellt sicher, dass Sie alle kritischen Betriebsvariablen berücksichtigen, bevor Sie eine Bestellung abschließen.
Größe und Hub (S)
Sie müssen die linearen Reiseanforderungen sorgfältig prüfen. Stellen Sie sicher, dass das Balggehäuse bei maximalem Durchfluss die offene Position vollständig einnimmt. Ist das Gehäuse zu kurz, erleidet der Faltenbalg schwere Kompressionsschäden. Übermäßige Kompression verformt die Windungen dauerhaft und zerstört das elastische Gedächtnis des Metalls. Dies schränkt die Ermüdungslebensdauer erheblich ein und führt zu vorzeitiger Undichtigkeit.
Temperatur und Wärmeausdehnung (T)
In Prozesssystemen kommt es während der Anlauf- oder Abschaltphase häufig zu plötzlichen Temperaturschwankungen. Sie müssen bewerten, wie sich diese Änderungen auf die Schweißverbindung zwischen Balg und Schaft auswirken. Der Betrieb bei einem Druck von 40 bar verstärkt diese strukturelle Belastung. Eine ungleichmäßige Wärmeausdehnung kann leicht zum Bruch minderwertiger Schweißnähte führen. Solche Brüche führen zu sofortigen diffusen Emissionen. Sie benötigen Materialien, die auf ähnliche Wärmeausdehnungsraten abgestimmt sind, um ein Abscheren der Schweißnaht zu verhindern.
Anwendung & Betätigung (A)
Bestimmen Sie frühzeitig Ihre manuellen und automatisierten Kontrollanforderungen. Eine 125-mm-Scheibe mit PN40-Differenzdruck erfordert erhebliche mechanische Kraft, um dicht zu schließen. Manuelle Handräder erfordern in dieser Größenordnung häufig zusätzliche Getriebeantriebe, um den Bediener vor Verletzungen zu schützen. Automatisierte pneumatische oder elektrische Antriebe müssen ein enormes Drehmoment erzeugen. Sie müssen das 40-bar-Differenzial überwinden, ohne mitten im Hub abzuwürgen.
Medienkompatibilität (M)
Beurteilen Sie vor der Spezifikation immer die Flüssigkeitsgeschwindigkeit und den Partikelgehalt. Balgkonstruktionen eignen sich hervorragend für den Umgang mit sauberem Dampf, Thermoöl und gefährlichen Chemikalien. Für stark abrasive Medien oder Schlämme sind sie jedoch völlig ungeeignet. Feste Partikel lagern sich leicht in den engen Balgfalten ein. Dies schränkt die lineare Bewegung ein und zerdrückt die Metallschichten während der Betätigung. Installieren Sie immer vorgeschaltete Siebe, wenn Ihre Medien Schwebstoffe enthalten.
Druckintegrität (P)
Bestätigen Sie die Einhaltung der Standardwandstärke PN40 im gesamten Ventilkörper. Ein zuverlässiges Design erfordert außerdem eine sekundäre Ersatzstopfbuchse im Oberteil. Sollte der primäre Metallbalg jemals reißen, fungiert diese Graphitpackung als entscheidende Ausfallsicherung. Es verhindert, dass giftige oder heiße Medien in die Umwelt gelangen. Kaufen Sie keine Ventile ohne diese sekundäre Sicherheitsdichtung.
| STAMP- | Parameterschlüsselüberlegung für DN125 PN40 | Häufiger zu vermeidender Fehler |
| Größe und Hub (S) | Das Gehäuse muss vollständig zusammengedrückt sein. | Ignorieren des erweiterten Hubhöhenspiels. |
| Temperatur (T) | Schweißnähte müssen Temperaturen von bis zu 400 °C standhalten, ohne dass es zu Rissen kommt. | Nicht übereinstimmende Wärmeausdehnungskoeffizienten. |
| Anwendung (A) | Berechnen Sie das genaue Drehmoment für ein 40-bar-Differenzial. | Unterdimensionierte pneumatische Antriebe. |
| Medien (M) | Stellen Sie sicher, dass die Flüssigkeit völlig frei von harten Partikeln ist. | Verwendung von Faltenbälgen für Schleifschlammleitungen. |
| Druck (P) | Überprüfen Sie, ob die sekundäre Graphit-Packungsstopfbuchse vorhanden ist. | Verlassen Sie sich bei der Eindämmung ausschließlich auf den Balg. |
Materialauswahl: Spezifizierung des Balgventils 1.0619
Die Wahl der richtigen Metallurgie bestimmt Ihre betriebliche Langlebigkeit. Ein Faltenbalgventil aus 1.0619 gilt als absoluter Industriestandard für hochbeanspruchte europäische Anwendungen.
Warum 1.0619 (WCB-Stahlguss)
Der Werkstoff 1.0619 stellt einen hochwertigen, nach DIN EN 10213 genormten Stahlguss dar. Er bietet ein hervorragendes Verhältnis von Streckgrenze und thermischer Belastbarkeit. Dieser Gussstahl bewältigt plötzliche Druckspitzen mühelos. Es behält die strenge strukturelle Integrität bei Dauerbetriebstemperaturen von bis zu 400 °C bei. Beim Einsatz in aggressiven Hochdruckumgebungen erweist es sich als deutlich überlegen gegenüber Standard-Kohlenstoffstählen. Seine standardisierte chemische Zusammensetzung sorgt für vorhersehbare Schweiß- und Bearbeitungsergebnisse.
Balgmetallurgie
Gehen Sie nicht davon aus, dass standardmäßige 304SS-Faltenbälge für den industriellen Einsatz ausreichen. Während Edelstahl 304SS für leichte Aufgaben geeignet ist, kommt es schnell zu Spannungsrisskorrosion. Sie sollten dieses Basismaterial mit fortschrittlichen Legierungen vergleichen. Durch die Verwendung von 316Ti wird Titan für eine deutlich bessere Hochtemperaturstabilität hinzugefügt. Hastelloy- oder Inconel-Legierungen verhindern chloridbedingte Rissbildung in aggressiven Chemikalienströmen. Die korrekte Angabe der tatsächlichen Balgkomponente bewahrt Sie vor frühzeitigen katastrophalen Ausfällen. Das Balgmaterial bestimmt normalerweise den tatsächlichen Lebenszyklus der gesamten Einheit.
Beschichten der Verkleidung
Hochdruckdampf und Thermoöl führen zu starkem Drahtziehen und Abrieb an blanken Metallsitzen. Sie müssen diese kritischen Sitzflächen schützen, um einen dichten Abschluss zu gewährleisten. Wir empfehlen dringend, Stellite Gr. 6 oder eine gleichwertige Panzerung sowohl am Sitz als auch an der Scheibe. Diese Kobalt-Chrom-Legierungsauflage ist beständig gegen mechanischen Verschleiß und Erosion. Es gewährleistet einen blasendichten Verschluss auch nach Tausenden von Hochgeschwindigkeitsvorgängen.
Überprüfung eines authentischen DIN-Standard-Absperrventils
Eine ordnungsgemäße Zertifizierung unterscheidet hochwertige Ventile von minderwertigen Nachahmungen. Ein echtes DIN-Standard-Absperrventil muss strenge, dokumentierte Prüfungen bestehen, bevor es das Werk verlässt.
Dimensionskonformität
Überprüfen Sie zunächst sorgfältig die äußere Geometrie. Querverweis auf DIN EN 1092-1, um korrekte Flanschabmessungen und Bohrbilder sicherzustellen. Überprüfen Sie anschließend die Baulänge anhand der Vorgaben der DIN EN 558-1. Die meisten PN40-Anwendungen verwenden Abmessungen der Serie 1. Die strikte Einhaltung garantiert, dass sich das neue Ventil perfekt in Ihr bestehendes Rohrleitungsnetz einfügt. Dadurch wird verhindert, dass Wartungsteams beim Ausrichten der Flansche gefährliche mechanische Belastungen anwenden.
Test- und Zertifizierungsaudits
Akzeptieren Sie ein Ventil nicht allein aufgrund der Abmessungen. Zum Nachweis der internen Integrität benötigen Sie nicht verhandelbare Prüfberichte. Fordern Sie folgende Unterlagen an:
Sitzleckagestandard: Fordern Sie Testergebnisse nach API 598 oder DIN EN 12266-1 an. Diese müssen sicherstellen, dass am Metallsitz keine Leckage (Rate A) vorliegt.
Zertifizierung flüchtiger Emissionen: Erfordert die Einhaltung von ISO 15848-1. Dies beweist, dass die Balgbaugruppe erfolgreich das Entweichen flüchtiger organischer Verbindungen verhindert.
Positive Materialidentifizierung (PMI): Fordern Sie formelle PMI-Berichte an. Dies bestätigt die genaue chemische Zusammensetzung des 1.0619-Gusskörpers und der Innenverkleidungsmaterialien.
Implementierungsrisiken und Wartungsrealitäten
Selbst die besten Geräte fallen bei falscher Installation vorzeitig aus. Sie müssen die physikalischen Einschränkungen von Hochleistungs-Rohrleitungsgeräten verstehen.
Einschränkungen bei der Installationsausrichtung
Für ein DIN-Faltenbalgventil dieser enormen Größe gelten bestimmte Ausrichtungsbeschränkungen. Sie müssen es normalerweise mit vertikal positionierter Betätigungsstange installieren. Bei horizontaler Platzierung sackt die schwere Baugruppe aus Scheibe und Vorbau durch die Schwerkraft ab. Dies führt zu ungleichmäßiger, örtlicher Abnutzung der empfindlichen Balgfalten und Führungsmechanismen des Schafts. Eine horizontale Installation verkürzt die Lebensdauer des Geräts erheblich und führt zum Erlöschen der Herstellergarantien.
Gewichts- und Rohrleitungsunterstützung
Ein Ventil aus Gussstahl DN125 PN40 wiegt deutlich mehr als ein Standard-Niederdruck-Absperrventil. Sie können sich nicht darauf verlassen, dass die angrenzenden Rohrleitungen dieses massive schwebende Gewicht tragen. Legen Sie geeignete mechanische Rohrhalterungen direkt unter oder in der Nähe des Ventilgehäuses fest und installieren Sie diese. Eine ordnungsgemäße strukturelle Unterstützung verhindert starke Flanschbelastungen. Außerdem werden mechanische Verformungen im Laufe der Zeit vermieden, die andernfalls zu Undichtigkeiten nach außen führen würden.
Lebenszykluserwartungen
Wir müssen transparente Annahmen zu Wartungsplänen machen. Ja, ein Faltenbalg ist hinsichtlich der Schmierung funktionell wartungsfrei, bleibt aber ein mechanisches Verschleißteil. Bei jedem Kompressionszyklus ermüdet das dünne Metall leicht. Ein hochwertiger mehrlagiger Balg bietet typischerweise eine Basislebensdauer von etwa 10.000 Vollhüben. Verfolgen Sie sorgfältig die Betätigungsfrequenz Ihrer Anlage. Sie sollten vor Erreichen dieser Zyklusgrenze einen proaktiven Austausch einplanen, um plötzliche, unerwartete Austritte von Prozessflüssigkeit zu vermeiden.
Auswahllogik: RFQ-Checkliste für die Beschaffung
Einkaufsteams benötigen einen logischen, datengesteuerten Rahmen, um Angebote genau vergleichen zu können. Verwenden Sie diese technische Checkliste, um Ihre Angebotsanfragen (RFQ) zu strukturieren.
Fordern Sie einen Leistungsnachweis
Geben Sie sich nicht mit verallgemeinerten Produktbroschüren oder Marketingmaterialien zufrieden. Sie müssen empirische Ermüdungszyklusdaten für das spezifische DN125-Design anfordern. Ein DN125-Faltenbalgventil verhält sich unter Last ganz anders als eine kleinere DN50-Variante. Federraten und Spannungsverteilung ändern sich drastisch, wenn der Durchmesser zunimmt. Holen Sie sich die genauen Testdaten für die 125-mm-Größenklasse, um Haltbarkeitsaussagen zu überprüfen.
Rückverfolgbarkeit
Durch die Rückverfolgbarkeit von Materialien werden schwerwiegende Lieferketten- und Sicherheitsrisiken gemindert. Bestehen Sie auf Materialzertifikaten nach EN 10204 Typ 3.1 als Grundvoraussetzung. Sie benötigen diese Zertifikate für alle druckführenden Gussteile und die innere Balgbaugruppe selbst. Diese Dokumentation stellt sicher, dass die Gießerei beim Gießen und Schmieden strenge metallurgische Richtlinien befolgt.
Anbieterfähigkeiten
Bewerten Sie die hauseigenen Testeinrichtungen des Herstellers, bevor Sie einen Vertrag unterzeichnen. Können sie vor Ort eine Helium-Massenspektrometrie durchführen? Verfügen sie über hydrostatische Prüfstände, die weit über den PN40-Grenzwerten liegen? Anbieter, die ihre eigenen Produkte gründlich testen, bieten höchste Zuverlässigkeit. Ausgelagerte Tests führen oft zu blinden Flecken bei der Qualitätskontrolle.
Nächste Schritte
Erstellen Sie beim Vergleich von Angeboten mehrerer europäischer oder globaler Hersteller eine starre technische Bewertungsmatrix. Gewichten Sie die folgenden Faktoren stark:
Verifizierte Daten zur Ermüdungslebensdauer speziell für große DN125-Größen.
Vollständigkeit und Authentizität der Materialzertifizierung nach EN 10204 3.1.
Bestätigtes Vorhandensein einer Stellite-Aufpanzerung auf der Sitzverkleidung.
Klarheit und Genauigkeit der technischen Dokumentation des Durchflusskoeffizienten (Kv).
Abschluss
Die Auswahl der richtigen Flüssigkeitskontrollausrüstung erfordert die ausgewogene Ermüdungslebensdauer des Balgs, die Materialintegrität 1.0619 und die strikte Einhaltung der DIN-Maße. Ein Hochdruckventil mit großem Durchmesser lässt absolut keinen Raum für Vermutungen oder Kompromisse. Mehrlagige hydrogeformte Bälge, nachgewiesene thermische Belastbarkeit und eine ordnungsgemäße Panzerung bleiben für den betrieblichen Erfolg von entscheidender Bedeutung. Das Fehlen eines dieser Elemente garantiert einen vorzeitigen Ausfall.
Wir empfehlen dringend, Anbietern Vorrang einzuräumen, die detaillierte Testdaten liefern. Wählen Sie Hersteller, die transparente Lebenszyklusgarantien bieten, im Gegensatz zu Herstellern, die ausschließlich auf niedrigen Anschaffungskosten pro Einheit basieren. Billigere Ventile verbergen oft einlagige Faltenbälge und minderwertige Sitzmaterialien hinter frischem Lack. Diese günstigen Geräte verursachen bei einem außerplanmäßigen Stillstand die Kosten für Ihre Anlage exponentiell.
Ergreifen Sie proaktive Maßnahmen, um Ihre kritischen Prozesslinien zu schützen. Lassen Sie sich noch heute von erfahrenen technischen Vertriebsingenieuren beraten. Übermitteln Sie Ihre genauen Systemparameter, einschließlich Flüssigkeitstypen, Maximaldrücke und Temperaturschwankungen, für individuelle Kv- und Drehmomentberechnungen. Dadurch wird sichergestellt, dass Ihre endgültige Spezifikation langfristige Sicherheit, Einhaltung gesetzlicher Vorschriften und nahtlose Betriebskontinuität gewährleistet.
FAQ
F: Wie hoch ist die typische Lebensdauer eines DN125-Faltenbalgventils bei PN40?
A: Ein Premium-Mehrschichtdesign bietet in der Regel eine Grundlinie von 10.000 vollständigen Öffnungs-Schließ-Zyklen unter Standardbedingungen. Der Betrieb bei Spitzentemperaturen (annähernd 400 °C) oder häufige Temperaturschocks verkürzen diese Lebensdauer jedoch. Wir empfehlen, die Betätigungshäufigkeit zu protokollieren und eine proaktive Wartung in der Nähe der 8.000-Zyklen-Marke zu planen.
F: Kann ich ein Faltenbalgventil 1.0619 für Hochtemperatur-Thermoöl verwenden?
A: Ja, 1.0619-Stahlguss eignet sich hervorragend für Thermoölanwendungen bis 400 °C. Sie müssen sicherstellen, dass für den inneren Balg ein hochwertiges Material wie 316Ti oder Inconel anstelle von Standard-304SS verwendet wird, um die strukturelle Integrität auch bei extremer Hitze aufrechtzuerhalten.
F: Wie ist die Baulänge eines DIN-Standard-Absperrventils im Vergleich zu ASME/API?
A: DIN-Ventile folgen EN 558-1 (normalerweise Serie 1 für PN40), während ASME/API-Ventile ASME B16.10 folgen. Diese Abmessungen stimmen selten überein. Sie können ein ASME-Ventil nicht direkt in ein DIN-Rohrsystem einbauen, ohne umfangreiche Rohrmodifikationen und Flanschaustausche durchzuführen.
F: Was passiert, wenn der Balg eines PN40-Ventils reißt?
A: Hochwertige Faltenbalgventile verfügen über eine sekundäre Stopfbuchse aus Graphit im Oberteil. Wenn der Metallbalg reißt, greift diese Stopfbuchse als sicherheitskritische Redundanz ein. Es enthält vorübergehend das unter Druck stehende Medium und verhindert so gefährliche atmosphärische Lecks, bis Sie die Leitung sicher abschalten können.
