Dreiwege-Kugelhahn mit Drehzapfen: So wählen Sie den Umleitungsbetrieb aus

Bei der Steuerung industrieller Hochdruckflüssigkeiten ist eine zuverlässige Strömungsumleitung von entscheidender Bedeutung für die Systemintegrität und -sicherheit. Prozessanlagen erfordern eine nahtlose Weiterleitung aggressiver Medien. Sie benötigen Komponenten, die extremen hydraulischen Kräften sicher standhalten. Die Verwendung standardmäßiger schwimmender Kugelkonstruktionen für anspruchsvolle Umlenkanwendungen führt häufig zu schnellem Sitzverschleiß, übermäßigem Betriebsdrehmoment und katastrophalen Leckagen bei hohen Differenzdrücken. Diese Ausfälle stören den Anlagenbetrieb und stellen erhebliche Gefahren für die Umwelt dar. Anlagenbetreiber sind bei kritischen Übergängen häufig mit klemmenden Ventilen oder einem vorzeitigen Ausfall von Komponenten konfrontiert. Der Dreiwege-Kugelhahn verankert die Kugel mechanisch, absorbiert den Leitungsdruck und sorgt für präzises Schalten. Eine korrekte Spezifikation erfordert jedoch eine strenge Bewertung der Anschlussgeometrie, der Strömungsdynamik und des Systemlayouts. Wir bieten Prozessingenieuren und Beschaffungsteams einen klaren, herstellerneutralen Rahmen für die Bewertung, Spezifikation und Integration von zapfenmontierten Umschaltventilen.

Wichtige Erkenntnisse

• Zapfen über schwimmend: Die Zapfenmontage ist für den Hochdruckumlenkerbetrieb zwingend erforderlich, um ein Quetschen des stromabwärts gelegenen Sitzes zu verhindern und das Betätigungsdrehmoment vorhersehbar zu halten.

• Die Anschlussgeometrie bestimmt die Funktion: Ein Kugelhahn mit L-Anschluss ist Standard für striktes Umschalten (Umleiten), während ein Kugelhahn mit T-Anschluss Optionen für kontinuierlichen Durchfluss bietet, jedoch das Risiko einer vorübergehenden Vermischung birgt.

• Systemlayout ist wichtig: Der Ersatz von zwei separaten Blockventilen durch ein 3-Wege-Kugelventil reduziert den Platzbedarf der Rohrleitungen und sorgt für synchronisiertes Schalten, erfordert jedoch eine spezifische Wartungsplanung.

• Betätigungsskalierung: Trunnion ist für ein niedrigeres Basisdrehmoment konzipiert, der Umlenkbetrieb erfordert jedoch eine konservative Dimensionierung des Betätigungselements, um den dynamischen Flüssigkeitswiderstand während der Übergangsphase zu bewältigen.

Warum der Umlenkbetrieb ein Zapfendesign erfordert (über schwebender Kugel)

Ingenieure unterschätzen häufig den hydraulischen Schub, der bei Umleitungsanwendungen auftritt. In einem Hochdruck-Umleitventilszenario drückt aggressiver Leitungsdruck die interne Kugel ständig gegen den geschlossenen stromabwärtigen Anschluss. Schwimmende Kugelhähne sind vollständig auf diesen Druck angewiesen, um eine Abdichtung zu erreichen. Sie drücken die unverankerte Kugel direkt in den nachgeschalteten Weichsitz.

Ein hoher Differenzdruck in schwimmenden Drei-Wege-Konfigurationen führt zu mehreren schwerwiegenden Fehlerarten. Es entsteht ein ungleichmäßiger Sitzverschleiß, da die Flüssigkeit den nachgeschalteten Sitz aggressiv zerdrückt. Diese extreme Reibung führt dazu, dass das Ventil mit der Zeit „klemmt“. Um die entstehende Haftreibung zu überwinden, müssen die Betreiber dann überdimensionierte Aktuatoren einbauen. Der verformte Sitz führt schließlich zu einer katastrophalen Bypass-Leckage.

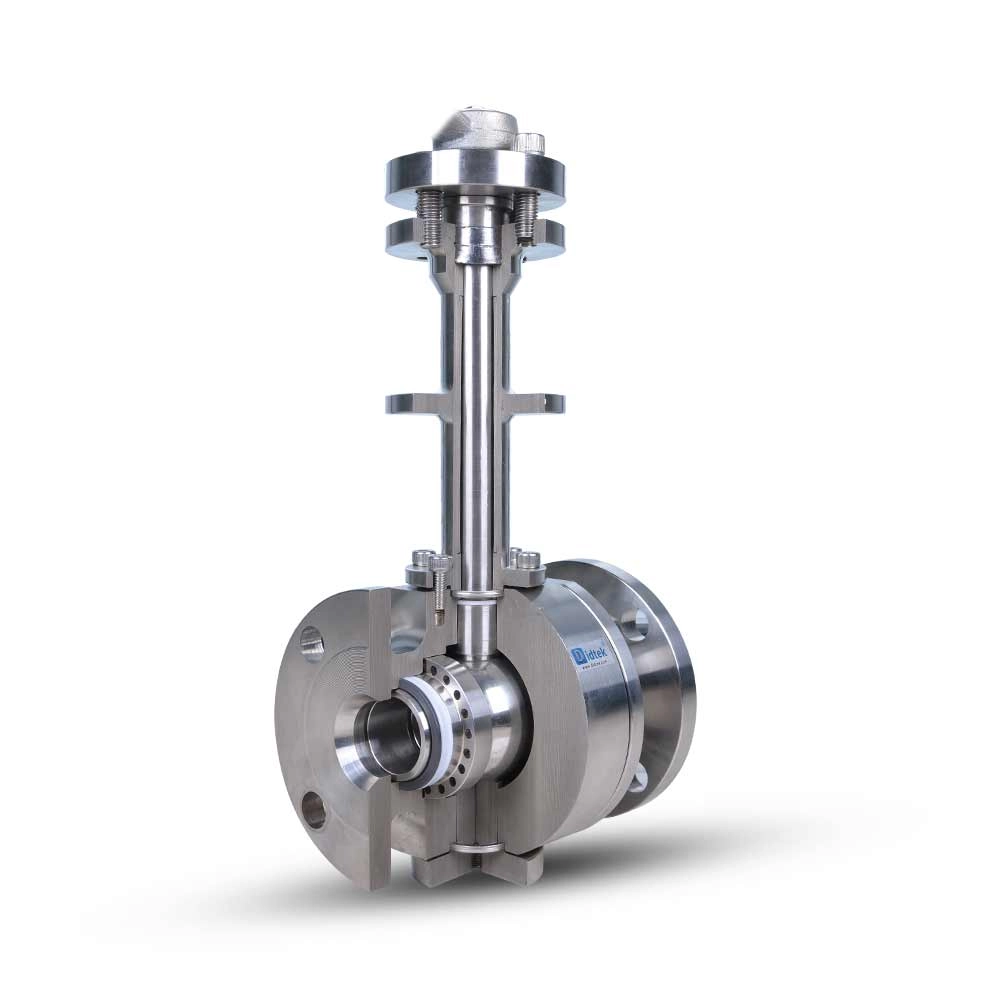

Die Zapfenmontage beseitigt diese mechanischen Einschränkungen vollständig. Das Zapfendesign verankert die Kugel mechanisch oben und unten mithilfe robuster Wellen. Diese strukturelle Verankerung nimmt den hydraulischen Schub vollständig auf. Es verlagert die schwere Last von den empfindlichen Sitzen auf das robuste Schmiedestück des Ventilkörpers. Die Sitze benötigen nur kleine innere Federn, um eine Abdichtung gegenüber der Kugel aufrechtzuerhalten.

Sie können eine erfolgreiche Umleitungsinstallation anhand bestimmter Kriterien erkennen. Der Betrieb muss folgende Benchmarks vorweisen:

• Deutlich geringeres Betriebsdrehmoment im Vergleich zu schwimmenden Äquivalenten.

• Längere Sitzlebensdauer, die weniger geplante Wartungsstillstände erfordert.

• Nachweisbare bidirektionale oder multidirektionale Dichtungsfähigkeit über alle Anschlüsse hinweg.

• Stabile Aktuatorleistung ohne häufige Neukalibrierung.

L-Port vs. T-Port: Auswahl der richtigen Geometrie für die Umleitung

Die Auswahl der richtigen internen Anschlussgeometrie bestimmt, wie die Flüssigkeitsübergänge zwischen Ihren Rohrleitungsrouten erfolgen. Ingenieure müssen je nach Prozessanforderungen zwischen zwei primären Kugelkonfigurationen wählen.

Kugelhahn mit L-Anschluss (strenge Umleitung)

Ein Kugelhahn mit L-Anschluss erfordert eine 90-Grad-Drehung, um den Durchfluss von einem gemeinsamen Einlass zu einem von zwei sich gegenseitig ausschließenden Auslässen zu leiten. Der Innenkanal bildet einen rechten Winkel. Medien werden ausschließlich an Route A oder B weitergeleitet.

Sie sollten diese Geometrie für die absolute Absperrung der Alternativleitung angeben. Es eignet sich hervorragend für Anwendungen, die eine strikte Trennung der Flüssigkeitswege erfordern. Dieses Design weist jedoch eine deutliche mechanische Einschränkung auf. Während der 90-Grad-Drehung kommt es vorübergehend zu einer vollständigen Unterbrechung des Durchflusses. Ingenieure nennen dies ein „Dead-Head“-Szenario. Bei den vorgeschalteten Pumpen kommt es kurzzeitig zu einem Nulldurchfluss, was bei Nichtbeachtung Sicherheitsentlastungssysteme auslösen kann.

Kugelhahn mit T-Anschluss (kontinuierlicher Durchfluss und Aufteilung)

Ein Kugelhahn mit T-Anschluss verfügt über einen geraden Innenkanal, der von einem senkrechten Kanal gekreuzt wird. Es ist vollständig in der Lage, den Durchfluss durch eine 180-Grad-Drehung umzuleiten. Die Hersteller konzipieren es jedoch in erster Linie, um Strömungsströme aufzuteilen oder mehrere Eingaben zu mischen.

Diese Konfiguration eignet sich am besten für Anwendungen, bei denen vorgeschaltete Geräte nicht totgeschaltet werden können. Es ermöglicht die Umschaltung „Make-before-break“. Das Ventil öffnet den neuen Strömungsweg leicht, bevor es den alten vollständig schließt. Dadurch werden vorgeschaltete Druckspitzen verhindert. Die Haupteinschränkung ist das höhere Risiko einer vorübergehenden Kreuzkontamination. Während der Übergangsrotation vermischen sich kleine Flüssigkeitsmengen von Route A mit Route B.

Tabelle: Vergleich der Port-Geometrie-Funktionen

Die technische Debatte: Ein 3-Wege-Ventil vs. zwei separate Ventile

Chemie- und Wasserbauingenieure diskutieren häufig über die optimale Architektur für die Strömungsumleitung. Sie können Flüssigkeiten mit einem einzelnen Mehrwegeventil oder einer Kombination aus Standard-Blockventilen leiten. Beide Ansätze bieten einzigartige betriebliche Vorteile.

Die Wahl eines einzelnen 3-Wege-Kugelhahns gewährleistet eine garantierte Synchronisierung. Bei ordnungsgemäßem Anschluss ist es mechanisch unmöglich, beide Leitungen falsch zu öffnen oder zu schließen. Dies stellt einen ausfallsicheren Routing-Mechanismus bereit. Außerdem werden dadurch der Platzbedarf Ihrer Rohrleitungen und die Installationskosten erheblich reduziert. Sie machen eine komplexe T-Verbindungsrohrverbindung, ein zweites schweres Blockventil und einen redundanten automatisierten Aktuator überflüssig.

Alternativ bietet die Verwendung von zwei separaten 2-Wege-Ventilen eine bessere Wartungsisolierung. Für Techniker ist es viel einfacher, eine bestimmte Leitung zu warten und gleichzeitig die andere über Bypass-Schleifen betriebsbereit zu halten. Separate Ventile gewährleisten zudem eine absolute Kontaminationskontrolle. Es besteht kein Risiko einer vorübergehenden Überkreuzung, die manchmal im Hohlraum eines Mehrwegeventils während der Rotation auftreten kann.

Für diese Architekturwahl empfehlen wir eine strukturierte Entscheidungsmatrix. Wählen Sie die Option mit einem einzelnen Multi-Port, wenn Platzbedarf, Projektkosten und synchrone Betätigung von größter Bedeutung sind. Wählen Sie separate Doppelventile, wenn die absolute Leitungsisolierung während der Übergänge weiterhin eine strenge Anforderung zur Einhaltung gesetzlicher Vorschriften darstellt.

Wichtige Spezifikationskriterien für industrielle und hydraulische Anwendungen

Die richtige Spezifikation verhindert vorzeitige Ausfälle in rauen Umgebungen. Sie müssen Sitzmaterialien, Druckgrenzen und Betätigungskräfte genau bewerten.

Auswahl des Sitzmaterials basierend auf den Medien

1. Analysieren Sie die Reinheit von Prozessmedien: Weiche Sitze aus PTFE, Nylon oder PEEK eignen sich hervorragend für saubere Flüssigkeiten. PEEK wird aufgrund seiner mechanischen Steifigkeit bei höheren Temperaturen und erhöhten Drücken zwingend erforderlich.

2. Bewerten Sie die Abrasivität der Medien: Für abrasive Medien sind mit Wolframkarbid oder Chromkarbid beschichtete Metallsitze zwingend erforderlich. Sie müssen Metallsitze für Schlämme oder schwere Hochtemperaturanwendungen spezifizieren, bei denen weiche Kunststoffe schmelzen oder erodieren würden.

Druckwerte und Bohrungsgrößen

Sie müssen die ASME- oder ANSI-Klassenbewertungen sorgfältig an die zu erwartenden Systemdruckspitzen anpassen. Diese Abstimmung ist besonders wichtig, wenn ein hydraulischer Kugelhahn für schwere Maschinen spezifiziert wird. Traktoranbaugeräte und Industriepressen erzeugen im Betrieb enorme Druckstöße. Das Ventilgehäuse muss diese vorübergehenden Spitzen sicher aufnehmen.

Darüber hinaus müssen sich Ingenieure zwischen Vollbohrungs- und reduzierter Bohrungskonfiguration entscheiden. Modelle mit vollem Durchgang verfügen über Strömungskanäle in Rohrgröße und minimieren so Druckverluste. Modelle mit reduziertem Durchmesser führen zu Strömungsgeschwindigkeitsänderungen und geringfügigen Druckabfällen, verringern jedoch das Gesamtgewicht und die Größe der Komponenten.

Überlegungen zur Aktuatorgröße

Die Betätigung erfordert genaue technische Berechnungen. Bestimmen Sie die Größe Ihres automatisierten Stellantriebs nicht allein auf der Grundlage des statischen Drehmoments. Sie müssen das dynamische „Losbrech“-Drehmoment, das zum Verschieben der Strömungswege bei maximalem Differenzdruck erforderlich ist, aktiv berücksichtigen. Der Flüssigkeitswiderstand ändert sich erheblich, wenn sich der Ball in der Mitte seines Hubs dreht. Wenden Sie bei Ihren Drehmomentberechnungen stets einen konservativen Sicherheitsfaktor an.

Implementierungsrisiken und Rollout-Lektionen

Die Installation eines komplexen Strömungsumleitungssystems birgt spezifische Betriebsrisiken. Prozessingenieure müssen bei der Inbetriebnahme mit Systemschocks und Umweltfaktoren rechnen.

Schnell reagierende automatisierte Ventile können schwere Wasserschläge verursachen, wenn eine L-Anschluss-Konfiguration blockiert wird. Die kinetische Energie der sich bewegenden Flüssigkeit stoppt sofort und erzeugt eine zerstörerische Stoßwelle. Sie können dieses Risiko mindern, indem Sie die Aktuatorgeschwindigkeit aktiv steuern. Verwenden Sie Durchflussbegrenzer an pneumatischen Antrieben, um die Rotation zu verlangsamen. Wenn Sie elektrische Stellantriebe verwenden, implementieren Sie Frequenzumrichter (VFDs), um die Geschwindigkeit während der letzten Schließgrade zu verringern.

Sie müssen sich auch mit der Druckentlastung im Hohlraum befassen. Zapfenkonstruktionen halten von Natur aus ein kleines Flüssigkeitsvolumen in der Körperhöhle zwischen den Sitzen fest. Wenn sich das Prozessmedium aufgrund von Änderungen der Umgebungstemperatur ausdehnt, steigt der eingeschlossene Druck schnell an. Hohlraumentlastungsmechanismen sind von entscheidender Bedeutung, um eine Ventilblockierung oder einen katastrophalen Gehäusebruch zu verhindern. Geben Sie selbstentlastende Sitze (Einzelkolbeneffekt) oder externe Hohlraum-Entlüftungsventile an, um diese Ausdehnung zu bewältigen.

Schließlich wirkt sich die Installationsausrichtung drastisch auf die Langlebigkeit aus. Die Ausrichtung des Schafts nach oben ist gängige Praxis, um die Ansammlung von starkem Schmutz im empfindlichen Packungsbereich zu verhindern. Die richtige vertikale Ausrichtung erweist sich in multidirektionalen Strömungsszenarien als besonders wichtig. Ablagerungen können sich unvorhersehbar im Ventilgehäuse festsetzen und bei falscher Ausrichtung zu abrasiven Schäden am unteren Zapfenlager führen.

Abschluss

Die Auswahl eines Dreiwege-Kugelhahns mit Drehzapfen für den Umleitungsbetrieb erfordert eine sorgfältige technische Analyse. Sie müssen der mechanischen Stabilität Vorrang geben, indem Sie eine zapfenverankerte Konstruktion gegenüber schwimmenden Alternativen wählen. Die Bewertung Ihrer präzisen Routing-Geometrie zwischen strikter L-Port-Umleitung oder kontinuierlicher T-Port-Mischung bestimmt die Sicherheit Ihres Systems. Durch die Verwaltung transienter Strömungsmechanik werden kostspielige Geräteschäden vermieden.

Ingenieure sollten sofort Maßnahmen ergreifen und ein umfassendes Prozessdatenblatt erstellen. Geben Sie Ihren maximal erwarteten Differenzdruck an allen Anschlüssen an. Definieren Sie Ihr akzeptables Crossover-Risiko, indem Sie formal zwischen „Make-before-break“- und „Break-before-make“-Vorgängen entscheiden. Bestätigen Sie die Verfügbarkeit Ihrer Betätigungselemente vor Ort, bevor Sie sich an die Hersteller wenden, um eine endgültige Auswahlliste zu erhalten.

FAQ

F: Kann ein Kugelhahn mit T-Anschluss ausschließlich für den Umleitungsbetrieb verwendet werden?

A: Ja, bei Verwendung eines Stellantriebs mit 90-Grad-Anschlägen kann ein T-Anschluss als Umlenker fungieren. Während des mechanischen Übergangs wird jedoch kurzzeitig ein gleichzeitiger Durchfluss in beide nachgeschalteten Anschlüsse ermöglicht. Dies macht es ungeeignet, wenn eine strikte Pfadisolierung erforderlich ist.

F: Warum wird ein schwimmender Kugelhahn für Hochdruck-Umleitungsanwendungen nicht empfohlen?

A: Hoher Druck drückt die schwimmende Kugel aggressiv in den geschlossenen stromabwärtigen Sitz. Dieser ständige physikalische Druck führt zu einer schnellen Sitzverformung, Bypass-Lecks und übermäßiger Reibung. Die daraus resultierenden Drehmomentanforderungen übersteigen bei weitem die Anforderungen automatisierter Standardantriebe.

F: Was ist der Unterschied zwischen „Herstellen vor Öffnen“ und „Öffnen vor Öffnen“ bei 3-Wege-Ventilen?

A: „Make-before-break“ verbindet den neuen Flusspfad, bevor der alte vollständig geschlossen wird. Dies verhindert Druckspitzen, ermöglicht aber eine Durchmischung der Flüssigkeit. „Break-before-make“ schließt den ersten Pfad vollständig, bevor der zweite geöffnet wird. Dadurch wird eine Vermischung vollständig verhindert, es kommt jedoch zu einer vorübergehenden Verstopfung des Kopfes.

F: Sind 3-Wege-Tannion-Ventile für bidirektionalen Durchfluss geeignet?

A: Ja. Da mechanische Zapfen die Kugel fest verankern und die Innensitze normalerweise gegen die Kugeloberfläche federbelastet sind, bewältigen sie mühelos Flüssigkeit, die aus jeder Öffnungsrichtung eindringt. Dies unterscheidet sich erheblich von vielen unidirektional schwimmenden Designs.
