Eckventil GS-C25: Industrielle Dampf- und Wasseranwendungen

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2026-07-29      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
sharethis sharing button

In Hochdruckdampf- und Brauchwasserleitungen führen Fehler in der Durchflussregelung zu Sicherheitsrisiken und schwerwiegenden Betriebsausfällen. In diesen Systemen gehen extreme Drücke häufig mit hohen Temperaturen einher. Um die Sicherheit zu gewährleisten, benötigen Anlagenbetreiber eine absolut zuverlässige Rohrleitungsisolierung. Standardventile mit gerader Bauform erfordern oft zusätzliche Rohrverbindungen. Diese zusätzlichen Anschlüsse erhöhen den Systemdruckabfall und schaffen unnötige Leckstellen. Redundante Ellbogengelenke führen zu strukturellen Schwachstellen in komplexen thermischen Netzwerken. Sie gefährden letztendlich die Integrität und Leistung der Anlage.

Das Eckventil GS-C25 geht diese kritischen Probleme direkt an. Es kombiniert einen hocheffizienten 90-Grad-Strömungsweg mit langlebigem Kohlenstoffstahlguss. Diese Kombination macht es zum weltweit führenden Maßstab für DIN-konforme Rohrleitungssysteme. Dieser umfassende Leitfaden bewertet die technische Machbarkeit, Leistungsbeschränkungen und genaue Beschaffungskriterien für diese Ventile. Sie erfahren, wie Sie anspruchsvolle Wärme- und Fluidnetze effektiv optimieren.

Wichtige Erkenntnisse

  • Materialintegrität: GS-C25 (DIN 1.0619) bietet im Vergleich zu Standardgusseisen eine überlegene Zugfestigkeit bei hohen Temperaturen.

  • Systemeffizienz: Das 90-Grad-Winkeldesign macht eine Winkelverschraubung überflüssig, wodurch der Platzbedarf für die Installation reduziert und Druckverluste gemindert werden.

  • Anwendungseignung: Ideal für Hochdruck-Dampfreduzierung, Kesselabschlämmung und anspruchsvolle industrielle Wasserisolierung.

  • Dichtungstechnologien: Fortschrittliche Konfigurationen (z. B. Faltenbalgdichtung) sorgen für nahezu keine Leckage, was bei gefährlichen oder hochwertigen Medien von entscheidender Bedeutung ist.

Warum GS-C25? Materialspezifikationen und Standardkonformität

Materielle Entmystifizierung

Ingenieure spezifizieren GS-C25 konsequent für anspruchsvolle Industrieumgebungen. Wir müssen zunächst seine metallurgischen Grundlagen verstehen. GS-C25 ist ein hochwertiger Kohlenstoffstahlguss. Es fällt unter die Werkstoffbezeichnung DIN 1.0619. Sie dient als europäisches Äquivalent zur weithin anerkannten Spezifikation ASTM A216 WCB.

Beschaffungsteams machen bei der Beschaffung häufig einen kritischen Suchfehler. Sie suchen oft nach einem Gusseisenventil GS-C25 . Dieser Begriff ist von Natur aus widersprüchlich. Gusseisen zeichnet sich durch einen hohen Kohlenstoffgehalt und spröde Eigenschaften aus. Es zerbricht bei extremer thermischer Belastung oder physikalischer Einwirkung. Im Gegensatz dazu ist GS-C25 eine duktile Stahllegierung. Es absorbiert mechanische Stöße und nimmt starke Wärmeausdehnungen auf. Gusseisen ist in Hochdruckdampfleitungen unbedingt zu vermeiden. Bestehen Sie immer auf geprüftem GS-C25-Gussstahl für optimale Sicherheit.

DIN-Standardausrichtung

Europäische und globale Anlagendesigns bevorzugen stark DIN-Normen. Ein DIN-Eckventil garantiert eine strikte Maßhaltigkeit. Die Baumaße sind bei verschiedenen Herstellern perfekt aufeinander abgestimmt. Diese Standardisierung vereinfacht die Wartung und schnelle Austauschszenarien.

Anlagenbetreiber spezifizieren diese Ventile vor allem für Drucksysteme PN16 bis PN40. Diese Nennwerte entsprechen etwa 16 bis 40 bar zulässigem Druck bei Umgebungstemperaturen. Das DIN-Rahmenwerk erfordert strenge zerstörungsfreie Prüfungen während der Herstellung. Diese Tests stellen sicher, dass der Gussstahlkörper keine versteckten Hohlräume oder Porosität aufweist. Solche Defekte würden unweigerlich zu katastrophalen Ausfällen in Frischdampfsystemen führen.

Thermische Grenzen

Jedes Material besitzt strenge Einsatzgrenzen. GS-C25-Stahl weist eine außergewöhnlich gute Leistung bis zu 400 °C (752 °F) auf. Innerhalb dieses Bereichs behält es eine ausgezeichnete Zugfestigkeit und Struktursteifigkeit bei. Das Material bewältigt problemlos normalen Sattdampf und mäßig überhitzten Dampf.

Bei Temperaturen über 400 °C lässt die Leistung jedoch schnell nach. Der Kohlenstoffstahl beginnt, ein beschleunigtes Kriechen zu erfahren. Unter Kriechen versteht man eine langsame, bleibende Verformung unter kontinuierlicher mechanischer Belastung. Wenn die Prozesstemperaturen diesen kritischen Schwellenwert überschreiten, müssen Sie Ihre Materialauswahl aktualisieren. Legierte Stähle wie WC6 oder WC9 werden notwendig. Bei Verwendung von GS-C25 oberhalb seiner thermischen Grenze besteht die Gefahr eines plötzlichen Bruchs des Ventilkörpers.

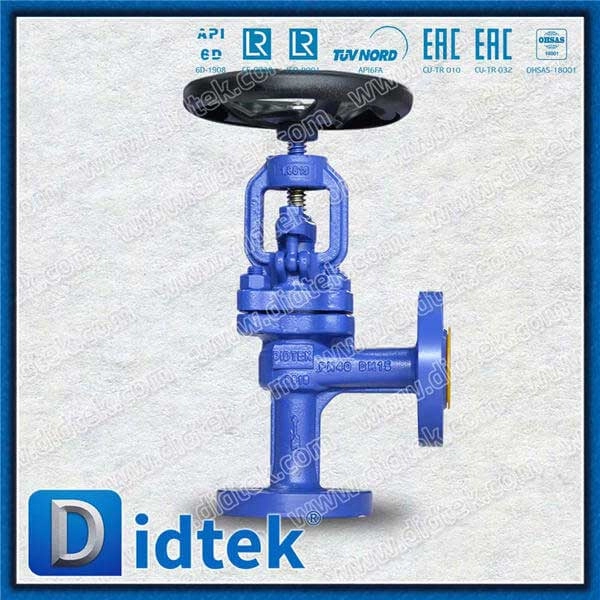

Industrielle Eckventilanwendung in Dampfleitungen

Technischer Vorteil: Das 90-Grad-Industrie-Eckventil

Strömungsdynamik

Die strukturelle Geometrie eines Ventils bestimmt seine Flüssigkeitsleistung. Das Industrie-Eckventil bietet ein einzigartiges Dual-Purpose-Design. Es fungiert gleichzeitig als Richtungsänderung der Rohrleitung und als präziser Durchflussregler.

Flüssigkeit tritt über den unteren Anschluss in das Ventilgehäuse ein. Es fließt nach oben, vorbei am Sitzbereich. Die Flüssigkeit tritt dann sofort im 90-Grad-Winkel durch die seitliche Öffnung aus. Dieser sanfte Übergang minimiert die interne Durchflussbeschränkung. Standardventile mit geradem Muster drücken Flüssigkeit durch einen gewundenen Z-förmigen Weg. Durch die Winkelkonfiguration entfällt eine äußerst restriktive Richtungsänderung. Diese stromlinienförmige Innenkontur verbessert den Gesamtströmungskoeffizienten.

Druckabfallminderung

Hohe Druckverluste stellen in Dampfnetzen eine ständige Herausforderung dar. Ein übermäßiger Druckverlust verringert die Systemeffizienz und verschwendet teure Wärmeenergie.

Winkelkonfigurationen wirken diesen negativen Phänomenen natürlich entgegen. Sie reduzieren Flüssigkeitsturbulenzen unmittelbar stromabwärts des Sitzbereichs. Weniger Turbulenzen führen direkt zu einem geringeren akustischen Geräuschpegel innerhalb der Anlage. Darüber hinaus mildert der stromlinienförmige Strömungsweg zerstörerische Kavitation. Kavitation tritt auf, wenn der Flüssigkeitsdruck unter seinen Dampfdruck fällt. Es bilden sich Dampfblasen, die an Metalloberflächen heftig zusammenfallen. Durch das Winkeldesign bleiben lokale Druckprofile stabiler. Diese Stabilität schützt die Innenverkleidung vor schneller, grubenartiger Erosion.

Raum- und Gewichtsökonomie

Bei der Gestaltung von Industrieanlagen kommt es häufig zu starken Platzbeschränkungen. Heizräume und auf Rahmengestellen montierte Dampfstationen erfordern kompakte Gerätekonfigurationen.

Durchgangsventile erfordern häufig eine separate Winkelverschraubung zur Leitungsführung. Diese Kombination erhöht den physischen Platzbedarf. Außerdem wird dadurch das Gewicht der Rohrleitungsstützkonstruktionen unnötig erhöht. Durch das 90-Grad-Winkeldesign entfällt effektiv die überflüssige Winkelarmatur. Sie sparen eine Flanschverbindung und einen Dichtungssatz ein. Diese Reduzierung verringert das Risiko diffuser Emissionen. Es vereinfacht auch den Erstinstallationsprozess für Rohrleitungsbauer.

Bewertung des Dampf-Absperrventils für anspruchsvolle Anwendungen

Steam Line-Herausforderungen

Die industrielle Dampfverteilung ist ein von Natur aus gewaltsamer Prozess. Das flüssige Medium wechselt schnell die Phasen. Dampfverdampfung tritt auf, wenn Hochdruckkondensat auf einen niedrigeren Druck absinkt. Ein Teil der Flüssigkeit verdampft heftig. Diese Ausdehnung belastet die inneren Ventilkomponenten.

Wasserschläge stellen eine weitere ernste Gefahr dar. Die angesammelten Kondensatströme bewegen sich mit hoher Geschwindigkeit. Sie prallen mit enormer Kraft auf geschlossene Ventilteller. Darüber hinaus führen die täglichen Temperaturschwankungen dazu, dass sich die Rohrleitungen kontinuierlich ausdehnen und zusammenziehen. Diese vereinten Kräfte erfordern eine robuste Isolationslösung.

Balgdichtung vs. Standardpackung

Die Dichtungstechnologie definiert das Umweltsicherheitsprofil eines Ventils. Sie müssen zwischen Standardpackungs- und Balgdichtungsausführungen wählen.

Die Standard-Graphitpackung sorgt für eine zuverlässige, traditionelle Abdichtung. Die Graphitringe werden um den Ventilschaft herum komprimiert. Sie verhindern, dass Flüssigkeit in die Atmosphäre entweicht. Dieser Aufbau erfordert niedrigere anfängliche Beschaffungsbudgets. Graphitpackungen erfordern jedoch eine häufige Wartung. Techniker müssen die Stopfbuchse regelmäßig nachziehen, um Undichtigkeiten zu vermeiden. Ständige Schaftreibung führt schließlich zur Abnutzung des Graphitmaterials.

Die Integration der Balgdichtung löst das Leckageproblem vollständig. Ein Metallbalg (häufig aus Edelstahl oder Titanlegierungen) wird an den Schaft und die Motorhaube geschweißt. Es entsteht eine undurchdringliche metallische Barriere. Der Balg dehnt sich aus und komprimiert sich, wenn das Ventil betätigt wird. Durch diese Konstruktion wird eine absolute Leckagefreiheit entlang des Schafts erreicht. Es erfordert eine höhere Anfangsinvestition. Dennoch erweist es sich als entscheidend für kontinuierliche Prozessanlagen, in denen gefährliche oder sehr wertvolle Medien verarbeitet werden.

Dichtungstechnik Primärmechanismus Wartungshäufigkeit Leckageprofil Beste Anwendung
Standard-Graphitpackung Komprimierte Kohlenstoffringe Hoch (regelmäßiges Anziehen) Akzeptables leichtes Weinen Allgemeines Wasser, Niederdruckdampf
Metallbalgdichtung Geschweißte erweiterbare Metallbarriere Minimal (bei Ausfall ersetzen) Keine atmosphärische Leckage Hochdruckdampf, giftige Flüssigkeiten

Drosselung vs. Isolation

Ingenieure verstehen die genauen Betriebsgrenzen dieser Ausrüstung oft falsch. Ein robustes Dampf-Absperrventil sorgt für eine moderate Durchflussdrosselung. Sie können das Ventil öffnen, um den Hinterdruck manuell zu reduzieren.

Sie müssen jedoch klare Betriebsparameter festlegen. Diese Einheiten zeichnen sich durch eine dichte Absperrung und vorübergehende Isolierung aus. Es handelt sich nicht um spezielle Regelventile. Sie sollten sie niemals für hochfrequente, kontinuierliche Modulationen verwenden. Eine längere starke Drosselung in der Nähe der geschlossenen Position erzeugt eine Strömung mit extrem hoher Geschwindigkeit über den Sitz. Diese Geschwindigkeit erodiert schnell die Dichtflächen. Sobald der Sitz durch Erosion beschädigt wird, kann das Ventil die Rohrleitung nicht mehr vollständig isolieren.

Dimensionierung, Druckstufen und Auswahlkriterien

Maßnormen (DN und PN)

Die richtige Ventildimensionierung wirkt sich direkt auf die Lebensdauer des Systems aus. Die Beschaffungsbereiche reichen typischerweise von DN15 bis DN400. Die Bezeichnung „DN“ gibt den Nenndurchmesser in Millimetern an. Sie müssen die DN-Größe genau an die erforderlichen Durchflussraten Ihres Systems anpassen. Eine Überdimensionierung des Ventils führt zu einer schlechten Drosselleistung. Eine Unterdimensionierung führt zu übermäßigen Druckabfällen und beschleunigt den inneren Verschleiß.

Die Bezeichnung „PN“ gibt den Nenndruck an. Zu den Standardbereichen gehören PN16, PN25 und PN40 bis PN64. Wählen Sie immer einen PN-Wert, der die maximal möglichen Druckspitzen Ihres Systems deutlich übersteigt. Berücksichtigen Sie bei dieser Berechnung die Sollwerte der Sicherheitsventile.

Sitz- und Scheibenpanzerung

Die Innenverkleidung hält den aggressivsten Flüssigkeitskräften stand. Die Standardverkleidung aus 13Cr-Edelstahl eignet sich perfekt für sauberes Brauchwasser und Dampf mit niedriger Geschwindigkeit. Es widersteht basischer Oxidation und sorgt für eine zuverlässige Abdichtung.

Hochgeschwindigkeitsdampfanwendungen erfordern überlegene metallurgische Abwehrmaßnahmen. Für diese Umgebungen müssen Sie Zierleisten mit Stellite-Beschichtung angeben. Stellit ist eine äußerst haltbare Kobalt-Chrom-Legierung. Hersteller schweißen eine Stellite-Schicht direkt auf die Sitz- und Scheibenoberflächen. Diese Panzerung widersteht starkem Abrieb, Abrieb und Erosion bei hohen Temperaturen. Es gewährleistet eine dichte Abdichtung auch nach Jahren anspruchsvollen Betriebs.

Betätigungskompatibilität

Sie müssen den betrieblichen Arbeitsablauf Ihrer Anlage bewerten, um den Betätigungsbedarf zu ermitteln. Der manuelle Betrieb bleibt der Standard für grundlegende Isolationsaufgaben. Hier erweist sich eine steigende Stielkonstruktion als äußerst vorteilhaft. Wenn Sie das Handrad drehen, hebt sich der Schaft optisch über das Ventilgehäuse. Dies ermöglicht eine sofortige und eindeutige visuelle Bestätigung der Ventilposition.

Automatisierte Prozessschleifen erfordern unterschiedliche Konfigurationen. Sie müssen den Bedarf an pneumatischen oder elektrischen Antrieben abschätzen. Winkelkonstruktionen erfordern häufig spezielle Montagebügel, um den physikalischen Abmessungen schwerer Aktuatoren gerecht zu werden. Stellen Sie sicher, dass der Ventilhersteller ISO-Montagepads bereitstellen und den erforderlichen Spindelschub genau berechnen kann.

Lieferantennachweise

Marketingaussagen haben in Hochdruckdampfumgebungen keinen Wert. Akzeptieren Sie niemals vage Versprechen von „Null Leckage“ oder „Premiumqualität“. Sie müssen von Ihren Lieferanten konkrete, überprüfbare Beweise verlangen.

  • Fordern Sie das Materialzertifikat EN 10204 3.1 für die drucktragende Hülle an.

  • Fordern Sie dokumentierte hydrostatische Testberichte gemäß API 598 oder DIN EN 12266-1 an.

  • Fragen Sie nach genauen Testdaten zur Lebensdauer des Balgs, wenn Sie ein Balgdichtungsdesign spezifizieren möchten.

  • Fordern Sie zerstörungsfreie Prüfberichte (NDE) für alle kritischen Gussteile.

Umsetzungsrealitäten und Wartungsrisiken

Installationsausrichtung

Die physische Installation erfordert die strikte Einhaltung strömungsdynamischer Prinzipien. Sie müssen das Gerät in der richtigen Durchflussrichtung installieren. Die Hersteller haben einen deutlichen Richtungspfeil auf das Ventilgehäuse gegossen.

Die Standardausrichtung leitet den Fluss unter die Scheibe. Der Vordruck hilft dabei, beim Öffnen gegen die Scheibe zu drücken. Dadurch wird die mechanische Belastung von Spindel und Handrad verringert. Bei Umkehr der Einbaurichtung fließen die Kräfte über die Scheibe. Der hohe Flüssigkeitsdruck klemmt die Scheibe aktiv fest. Wenn ein Bediener versucht, das umgekehrte Ventil zu öffnen, kann der übermäßige Widerstand dazu führen, dass der interne Schaftmechanismus bricht.

Risiken eines Thermoschocks

Gegossener Kohlenstoffstahl weist eine hohe Haltbarkeit auf, bleibt jedoch anfällig für plötzliche Temperaturschwankungen. Das Einleiten von Frischdampf in ein kaltes Rohrleitungssystem führt zu einem extremen Thermoschock. Die plötzliche Hitze führt zu einer schnellen, ungleichmäßigen Materialausdehnung. Diese Spannung kann zum Reißen des gegossenen Ventilkörpers oder zur Verformung der inneren Sitzringe führen.

Sie müssen ein striktes Erwärmungsverfahren befolgen, bevor Sie ein Eckventil im Dampfbetrieb vollständig öffnen:

  1. Stellen Sie sicher, dass alle nachgeschalteten Kondensatableiter voll funktionsfähig sind.

  2. Öffnen Sie das vorgeschaltete Bypassventil leicht, um eine kleine Dampfmenge einzuleiten.

  3. Lassen Sie den Hauptventilkörper 15 bis 30 Minuten lang allmählich aufheizen.

  4. Bestätigen Sie die Entfernung des gesamten stehenden Kondensats aus der Rohrleitung.

  5. Drehen Sie das Handrad des Hauptventils langsam in die vollständig geöffnete Position.

Wartungsausfallzeit

Facility Manager müssen zukünftige Wartungseingriffe realistisch planen. Die Reparatur von Steigrohrmechanismen erfordert spezielle Ausfallzeiten. Der Austausch von Packungen erfordert aus Sicherheitsgründen eine vollständige Druckentlastung der Rohrleitung.

Der Austausch von Faltenbälgen stellt eine besondere Herausforderung dar. Normalerweise können Sie einen gerissenen Balg nicht reparieren, während das Ventil in der Leitung bleibt. Techniker müssen die gesamte Motorhaubenbaugruppe entfernen. Dies bedeutet häufig, dass das Ventil vollständig aus der Rohrleitung entfernt werden muss. Legen Sie Wert auf vorbeugende Wartung und überwachen Sie die Wasserchemie streng, um die Lebensdauer der internen Komponenten zu verlängern.

Abschluss

Das Eckventil GS-C25 fungiert als hochspezialisierte, konformitätsorientierte Lösung für komplexe Wärmenetze. Es kombiniert erfolgreich eine effiziente Strömungsumleitung mit einer robusten Hochdruck-Rohrleitungsisolierung. Durch den Verzicht auf überflüssige Armaturen wird die Anlageninfrastruktur aktiv vor unnötiger Belastung und potenziellen Leckpfaden geschützt.

Ihre Entscheidungsmatrix bleibt unkompliziert. Wenn es für Sie oberste Priorität hat, den Platzbedarf bei der Installation zu minimieren und gleichzeitig moderate Dampfdruckverluste zu bewältigen, ist dieses Design die optimale Wahl. Es funktioniert einwandfrei bis 400°C. Wenn Ihre Prozesstemperaturen diesen Schwellenwert überschreiten, müssen Sie auf alternative Lösungen aus hochlegiertem Stahl umsteigen.

Um sicher voranzukommen, müssen Ingenieure und Einkäufer ihre Beschaffungsstrategie formalisieren. Überprüfen Sie Ihre erforderlichen DN- und PN-Spezifikationen sorgfältig. Berechnen Sie Ihren genauen Systemdruckabfall unter maximalen Lastbedingungen. Fordern Sie schließlich strukturierte technische Zeichnungen und Materialzertifikate von zertifizierten Herstellern an, bevor Sie Bestellungen aufgeben.

FAQ

F: Was ist der Unterschied zwischen GS-C25 und Standard-WCB-Kohlenstoffstahl?

A: GS-C25 ist das direkte DIN/EN-Äquivalent zu ASTM A216 WCB. Sie haben nahezu identische mechanische Eigenschaften und chemische Zusammensetzungen. Der Hauptunterschied liegt im regulatorischen Rahmen. GS-C25 erfüllt strenge europäische Prüf- und Zertifizierungsstandards und ist daher die erforderliche Bezeichnung für DIN-konforme Rohrleitungssysteme.

F: Kann ein GS-C25 Eckventil für eine präzise Durchflussregelung verwendet werden?

A: Obwohl sie den Durchfluss besser drosseln als Standard-Absperrschieber, sind sie keine speziellen Steuerventile. Sie können sie zur moderaten, vorübergehenden Druckreduzierung einsetzen. Eine längere starke Drosselung in der Nähe der geschlossenen Position führt jedoch zu einer schnellen Sitzerosion. Dieser Schaden verhindert schließlich, dass das Ventil einen dichten Verschluss erreicht.

F: Warum sollte man sich bei industriellen Wasseranwendungen für ein Steigrohrdesign entscheiden?

A: Ein ansteigender Schaftmechanismus sorgt für eine sofortige, eindeutige visuelle Bestätigung der Ventilposition. Wenn der Schaft nach außen ragt, ist das Ventil geöffnet. Dieser visuelle Indikator ist für routinemäßige Anlagensicherheitsprüfungen und schnelle Notfallmaßnahmen bei komplexen Betriebsabläufen von entscheidender Bedeutung.

F: Benötigt dieses Ventil eine bestimmte Einbauausrichtung?

A: Ja. Sie müssen unbedingt die Durchflussrichtung einhalten, die durch den auf dem Ventilgehäuse eingegossenen Pfeil angezeigt wird. Standardinstallationen leiten die Flüssigkeit nach oben unter die Scheibe. Diese Ausrichtung nutzt den Vordruck, um das Öffnen des Ventils zu unterstützen und unnötige mechanische Belastungen des Schafts zu vermeiden.
