Eckventil Monel K500: Einsatzbereiche für Flusssäure

Anlagen zur Alkylierung von Flusssäure (HF) stellen eine der unerbittlichsten Umgebungen in der nachgelagerten Öl- und Gasindustrie dar. Der Ausfall eines Ventils geht hier über eine Betriebsstörung hinaus. Es stellt ein kritisches Sicherheits- und Umweltrisiko dar. Raffinerien verarbeiten täglich leichtflüchtige Stoffe. Allerdings erfordert HF-Säure aufgrund ihrer extremen Toxizität und aggressiven Korrosionseigenschaften völlig andere Sicherheitsprotokolle.

Die Standardisierung auf korrekte Metallurgie und präzise Ventilgeometrie bildet Ihren primären Schutz gegen katastrophale Lecks. Prozessingenieure müssen unvorhersehbare Korrosionsprofile beseitigen. Sie können sich nicht auf Standardkomponenten aus Kohlenstoffstahl verlassen. Sie zersetzen sich unter dynamischen Flüssigkeitsbedingungen einfach zu schnell.

In diesem Leitfaden werden die spezifische technische Machbarkeit, die metallurgischen Vorteile und die strengen Beschaffungskriterien für den Einsatz eines Monel K500-Eckventils in Hochrisiko-HF-Anwendungen bewertet. Sie erfahren, wie Sie dynamische Innenkomponenten richtig auswählen. Wir werden die Einhaltung strenger Tests untersuchen. Abschließend lernen Sie praktische Methoden zur Minderung schwerwiegender Installations- und Bereitstellungsrisiken kennen.

Wichtige Erkenntnisse

• Metallurgische Überlegenheit: Monel K500 bietet im Vergleich zu Monel 400 eine überlegene Streckgrenze und Abriebfestigkeit und verlängert insbesondere den Lebenszyklus dynamischer Ventilkomponenten.
• Designeffizienz: Die Winkelkugelkonfiguration macht einen zusätzlichen Rohrkrümmer überflüssig, reduziert den Druckabfall und minimiert potenzielle Leckpfade in komplexen Rohrleitungsanordnungen.
• Strenge Compliance-Anforderungen: Die Beschaffung muss sich strikt an den API-Engineering-Standards und den Genehmigungen spezifischer Prozesslizenzgeber (z. B. UOP, Phillips) orientieren, unterstützt durch strenge zerstörungsfreie Tests (NDT).

Die technische Herausforderung der HF-Säure-Alkylierung

Der Umgang mit wasserfreier und wässriger HF-Säure erfordert äußerste technische Vorsicht. Betreiber müssen ständig schwere und unvorhersehbare Korrosionsprofile abmildern. Standard-Kohlenstoffstähle entwickeln zunächst eine schützende Fluoridschicht. Diese Ablagerung verhindert theoretisch einen weiteren Metallverlust. Eine hohe Flüssigkeitsgeschwindigkeit löst diese fragile Schicht jedoch leicht ab. Turbulenzen schädigen auch die Schutzbarriere. Dieses kontinuierliche Abtragen führt zu einem schnellen Metallabbau. Ingenieure bezeichnen dieses Phänomen als strömungsbeschleunigte Korrosion.

In Alkylierungsanlagen kommt es häufig zu Druckänderungen. Die Fluiddynamik verändert sich im Normalbetrieb ständig. Diese Verschiebungen führen zu mechanischer Belastung aller Rohrleitungskomponenten. Standardmaterialien versagen unter diesen Compoundierungsdrücken. Sie müssen genaue Fehlermodi vorhersehen. Vorbeugende Technik erfordert ein Verständnis dafür, wie Säure Metalle auf mikroskopischer Ebene angreift.

Wir müssen drei primäre Fehlermechanismen verhindern:

1. Graufleckigkeit und interkristalline Korrosion: Spuren von Wasser führen zu wässrigen Säurephasen. Temperaturschwankungen beschleunigen den chemischen Angriff. Dies verursacht lokale Lochfraßbildung. Die strukturelle Integrität nimmt rapide ab.
2. Flüchtige Emissionen: Bei minderwertigen Konstruktionen kommt es häufig zu einer Verschlechterung der Spindelpackung. Es führt zu tödlichen atmosphärischen HF-Freisetzungen. Giftige Dampfwolken stellen eine enorme Gefahr für das Anlagenpersonal dar.
3. Mechanisches Festfressen: Der Hochzyklusbetrieb verschleißt Gewinde und Spindeln. Bewegliche Metallteile verschmelzen miteinander. Dadurch wird verhindert, dass der Bediener das Ventil im Notfall schließt.

Das endgültige Ergebnisziel bleibt nicht verhandelbar. Sie müssen eine nachweisbare Null-Leckage-Leistung erreichen. Planbare Wartungszyklen sorgen für kontinuierliche Sicherheit. Die Anlagen müssen die strengen Vorschriften zur Anlagensicherheit strikt einhalten. Umweltbehörden überwachen diese Einheiten intensiv. Jeder Verstoß löst schwerwiegende behördliche Maßnahmen aus.

Warum das Eckventil K500 von Monel für die Anwendung geeignet ist

Industrielle Anwendungen erfordern spezifische metallurgische Lösungen. Monel 400 dient traditionell als Basis für die HF-Säurebeständigkeit. Es kommt außergewöhnlich gut mit statischer Belastung zurecht. Dynamische Innenteile erfordern jedoch überlegene mechanische Eigenschaften. Hier ist Monel K500 absolut unverzichtbar.

Vergleichen Sie Monel 400 direkt mit Monel K500. K500 wird einem Ausscheidungshärtungsprozess unterzogen. Hersteller fügen der Nickel-Kupfer-Basis Aluminium und Titan hinzu. Anschließend unterziehen sie die Legierung kontrollierten Wärmebehandlungen. Dieses Verfahren bietet die gleiche grundlegende Korrosionsbeständigkeit. Dennoch bietet es eine deutlich höhere Zugfestigkeit und Oberflächenhärte.

Dynamische Komponenten erfordern diese besondere Haltbarkeit. Die Verwendung eines K500-Stammventils verhindert zerstörerisches Festfressen. Der gehärtete Schaft widersteht einer physikalischen Verformung durch das komprimierte Packungsmaterial. Diese technische Härte gewährleistet eine langfristige Dichtungsintegrität bei starker mechanischer Belastung. Es verhindert, dass der Stiel einbrennt. Eingekerbte Stiele erzeugen immer mikroskopisch kleine Leckpfade.

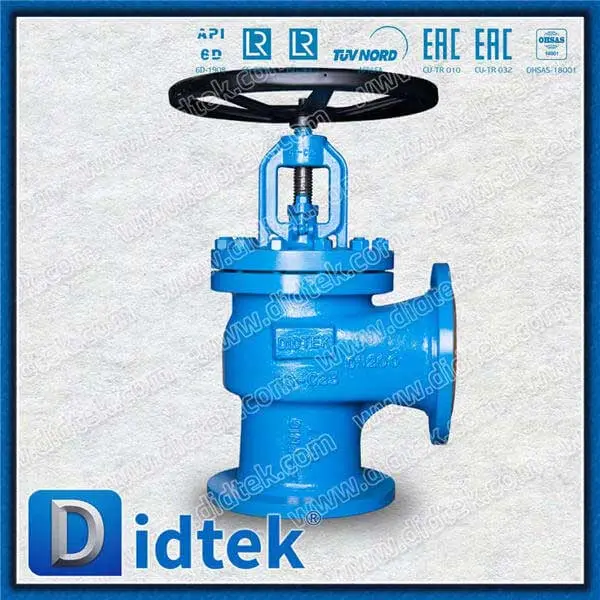

Das geometrische Design bietet auch enorme betriebliche Vorteile. Eine Winkelglobuskonfiguration weist eine 90-Grad-Innendrehung auf. Ein Monel-Eckventil sorgt für einen stufenlosen Richtungswechsel. Es dient gleichzeitig als präzise Drosselstelle. Die Flusskontrolle wird sehr vorhersehbar. Die Flüssigkeitsturbulenzen sinken im Vergleich zu Standard-Globus-Designs erheblich.

Durch diese Konstruktion wird der Bedarf an Schweißverbindungen drastisch reduziert. Sie verzichten vollständig auf separate Rohrbögen. Weniger Schweißnähte bedeuten weniger potenzielle Fehlerzonen. Schweißnähte begünstigen naturgemäß örtliche Korrosion. Durch das Entfernen eines Winkelstücks verringern Sie automatisch die statistische Wahrscheinlichkeit von Mikrolecks in dichten HF-Rohrverteilern.

Kernbewertungsabmessungen für ein HF-Flusssäureventil

Die Spezifikation der Ausrüstung für Säureanlagen erfordert strenge Bewertungskriterien. Auf allgemeine Industrievorschriften kann man sich nicht verlassen. Die Prozessrealität schreibt strenge Materialgrenzen vor.

Wir müssen abwägen, wo ein hochwertiges, korrosionsbeständiges Absperrventil obligatorisch wird. Primäre HF-Ströme erfordern eine reine Monel-Konstruktion. Hier ist kein alternatives Material erlaubt. Die Säurekonzentration bleibt zu aggressiv.

Vergleichen Sie diese strenge Regel mit sekundären Materialanwendungen. können Sie ein In ganz bestimmten Bereichen Sie passen gelegentlich für Nicht-HF-Kühlwasserleitungen. Auch in Nebensystemen mit geringem Risiko leisten sie gute Dienste. Sie dürfen sie jedoch niemals für den direkten aggressiven HF-Betrieb verwenden. Ihnen fehlt die notwendige chemische Beständigkeit für primäre Säureströme. Ventil aus Aluminiumbronze zulassen.

Versiegelungsnormen erfordern eine intensive Prüfung. Bewerten Sie die Kompatibilität des Verpackungsmaterials genau. Sie benötigen spezielle PTFE- und Graphitmischungen. Diese Mischungen müssen für HF-Anwendungen offiziell zugelassen sein. Standardgraphit zersetzt sich schnell, wenn es Säuredampf ausgesetzt wird. Bewerten Sie das Motorhaubendesign sorgfältig. Verschraubte Motorhauben erfordern spezielle Anzugsverfahren. Bei geschweißten Motorhauben entfällt der Dichtungsweg vollständig. Wenn Sie Dichtungen verwenden, müssen diese säurebeständig sein.

Test- und Validierungskriterien unterscheiden akzeptable Anbieter von gefährlichen Anbietern. Erfordern den Nachweis einer positiven Materialidentifizierung (PMI). Testen Sie alle medienberührten Teile gründlich. Akzeptieren Sie keine Papierzertifikate allein. Durch physikalische Tests wird die tatsächliche chemische Zusammensetzung überprüft.

Fordern Sie sekundäre Leckvalidierungen. Helium-Lecktests erweisen sich als entscheidend für die Kontrolle diffuser Emissionen. Durch hydrostatische Hochdrucktests wird die Integrität der Druckgrenzen überprüft. Diese speziellen Tests müssen die grundlegenden API 598-Anforderungen übertreffen. Standardmäßige Wassertests garantieren keine Sicherheit bei Anwendungen mit giftigen Gasen.

Vergleichsprofil der Legierungsleistung

Überlegungen zur Implementierung und Bereitstellungsrisiken

Die Beschaffung des richtigen Designs löst nur die Hälfte des Problems. Der Einsatz führt völlig neue Risikokategorien ein. Betreiber müssen die Integrität der Lieferkette und die Präzision der Installation gewährleisten.

Die Authentizität der Lieferkette birgt enorme Risiken. Gefälschte Legierungen überschwemmen kontinuierlich den Weltmarkt. Materialien, die nicht der Spezifikation entsprechen, stellen erhebliche Betriebsgefahren dar. Spurenelemente in gefälschtem Monel beschleunigen katastrophale Ausfälle. Sie müssen strenge Mill Test Report (MTR)-Audits durchsetzen. Erfordern eine unabhängige metallurgische Überprüfung durch Dritte. Vertrauenswürdige Labore sollten die Legierungszusammensetzung überprüfen, bevor mit der Montage begonnen wird.

Die Integrität der Installation bestimmt den langfristigen Erfolg. Bei unsachgemäßem Anziehen wird die Motorhaubendichtung sofort beeinträchtigt. Techniker müssen strenge, dokumentierte Verschraubungsverfahren befolgen. Ungleichmäßiges Drehmoment erzeugt mikroskopisch kleine Lücken. Durch diese unsichtbaren Wege entweicht HF-Dampf leicht. Stellen Sie sicher, dass Ihre Wartungsteams ausschließlich kalibrierte Werkzeuge verwenden.

Durch den Eintrag von Feuchtigkeit entstehen enorme chemische Risiken. Beim hydrostatischen Test verbleibt auf natürliche Weise Restwasser im Körper. Sie müssen jede Komponente vor dem Einsatz gründlich trocknen. Der Industriestandard schreibt die Spülung des inneren Hohlraums vor. Verwenden Sie für diesen Vorgang erhitzten, trockenen Stickstoff. Bleibt beim Start Wasser zurück, vermischt es sich mit wasserfreier Säure. Durch diese Mischung entsteht hochaggressives wässriges HF. Es kommt sofort zu einer schnellen, unkontrollierten Korrosion.

Die Bewertung der Wartungsrealität erfordert eine langfristige Perspektive. Die Vermeidung ungeplanter Ausfallzeiten und die Vermeidung von Sicherheitsvorfällen bleiben von größter Bedeutung. Hochwertige Komponenten reduzieren routinemäßige Austauschzyklen. Sie müssen eine robuste vorausschauende Wartung implementieren. Regelmäßige Kontrollen stellen sicher, dass das Verpackungsmaterial intakt bleibt. Dieser proaktive Ansatz gewährleistet eine langfristige Betriebssicherheit.

Auswahllogik: Angabe Ihres Ventilherstellers

Die Auswahl eines Fertigungspartners erfordert einen objektiven Bewertungsrahmen. Nicht alle Einrichtungen verfügen über die Fähigkeit, kritische Ausrüstung für den tödlichen Einsatz herzustellen. Sie müssen die Anbieter streng filtern.

Prozesslizenzgeber geben die endgültigen technischen Regeln vor. Verfügt der Hersteller Ihrer Wahl über aktive Zulassungen? Große Technologielizenzgeber wie Phillips und UOP führen strenge Anbieterlisten. Sie prüfen die Produktionsanlagen umfassend. Ein Anbieter muss über diese spezifischen Genehmigungen verfügen. Ohne sie können Sie ihre Produkte nicht legal in lizenzierten Einheiten einsetzen.

Die Fertigungskapazitäten müssen den Dokumentationsanforderungen entsprechen. Kann der Lieferant eine vollständige Stückliste (BOM) bereitstellen? Dieses Dokument muss jede einzelne interne Komponente beschreiben. Die Produktion muss sich strikt an API 600 oder API 602 halten. ASME B16.34-Standards bleiben absolut nicht verhandelbar. Die Grenzwerte für die Wandstärke müssen präzisen Sicherheitsmargen entsprechen.

Beschaffungsteams sollten konkrete nächste Schritte ausführen. Fordern Sie ein detailliertes, projektspezifisches technisches Angebot an. Es muss alle Verfahren der zerstörungsfreien Prüfung (NDT) umfassen. Geben Sie die Ursprünge des Gussteils deutlich an. Vermeiden Sie Gießereien, die über keine strenge Qualitätskontrollhistorie verfügen. Stellen Sie sicher, dass der Anbieter lokale Supportfunktionen bietet. Sie benötigen deren Ingenieurteams für Audits nach der Installation. Die Betreuung vor Ort garantiert eine ordnungsgemäße Inbetriebnahme.

Häufige Fehler, die Sie bei der Beschaffung vermeiden sollten:

• Annahme allgemeiner Materialzertifikate anstelle strenger MTRs.
• Monel K500 wurde nicht für die bewegliche Schaftkomponente angegeben.
• Die spezifischen Anforderungen des Prozesslizenzgebers für Ausstattungskonfigurationen werden außer Acht gelassen.
• Überspringen des strengen Stickstofftrocknungsprotokolls nach dem hydrostatischen Test im Werk.

Abschluss

Die Sicherstellung einer zuverlässigen Flusskontrolle in Alkylierungsanlagen erfordert strenge technische Disziplin. Die Auswahl eines geeigneten Flusssäureventils ist letztendlich eine Übung zur Eliminierung schwerwiegender Risiken. Bei der Materialwissenschaft oder dem geometrischen Design dürfen Sie keine Kompromisse eingehen.

Gehen Sie diese umsetzbaren Schritte voran:

• Tragen Sie Monel K500 für alle dynamischen Innenkomponenten auf, um mechanisches Abrieb zu verhindern.
• Nutzen Sie die Winkelkugelkonfiguration, um unnötige Rohrschweißungen zu vermeiden und Leckpfade zu reduzieren.
• Fordern Sie während der Anbieterauswahlphase die strikte Einhaltung der UOP- oder Phillips-Lizenzierungsstandards.
• Führen Sie vor der Lieferung vor Ort umfassende Helium-Lecktests und eine unabhängige metallurgische Überprüfung durch.

Priorisieren Sie vor allem die vollständige Rückverfolgbarkeit des Materials. Stellen Sie sicher, dass der Herstellungsprozess strengen Prüfprotokollen unterliegt. Konzentrieren Sie sich ausschließlich auf prozessspezifisches Design. Vermeiden Sie es, Entscheidungen auf der Grundlage kurzfristiger Faktoren zu treffen. Kompromisslose Qualität bleibt der einzige Weg zur Betriebssicherheit in HF-Anwendungen.

FAQ

F: Warum Monel K500 anstelle von Monel 400 für Ventilschäfte verwenden?

A: Monel 400 bietet eine hervorragende Korrosionsbeständigkeit, weist jedoch keine extreme Härte auf. Monel K500 wird einer Ausscheidungshärtung unterzogen. Es bietet eine deutlich höhere Streckgrenze. Diese hohe Härte verhindert mechanisches Festfressen bei dynamischer Belastung. Es stellt sicher, dass sich der Schaft bei wiederholtem Betrieb nicht gegen das Packungsmaterial verformt.

F: Was sind die primären Prozesslizenzgeberstandards für ein HF-Flusssäureventil?

A: UOP und Phillips geben die wichtigsten technischen Standards für HF-Geräte weltweit vor. Sie veröffentlichen strenge Richtlinien hinsichtlich akzeptabler Metallurgie, Besatzdesign und Spezialprüfungen. Alle in diesen lizenzierten Einheiten verwendeten Geräte müssen über formelle Genehmigungen dieser Organisationen verfügen.

F: Können wir im HF-Säurebetrieb ein Ventil aus Aluminiumbronze ersetzen?

A: Nein. Aluminiumbronze ist im Allgemeinen nicht für den direkten Einsatz aggressiver HF geeignet. Es kann der extrem korrosiven Umgebung der primären Prozessströme nicht standhalten. Direkter Säurekontakt erfordert Legierungen mit hohem Nickelgehalt wie Monel. Sie sollten Aluminiumbronze auf Nicht-HF-Kühlwasser- oder Versorgungsleitungen beschränken.

F: Welche spezifischen Tests sollten vor der Lieferung angefordert werden?

A: Sie müssen für alle medienberührenden Teile eine positive Materialidentifizierung (PMI) beantragen. Fordern Sie die Prüfung diffuser Heliumemissionen, um die Integrität der Dichtung zu gewährleisten. Für alle Gussteile ist eine Röntgenaufnahme erforderlich, um interne Fehler zu erkennen. Setzen Sie schließlich unmittelbar nach dem Hydrotest spezifische Trockenstickstoff-Spülprotokolle durch.
