Explosionsgeschützter motorisierter Zapfenkugelhahn: Auswahlhilfe

Die Spezifikation einer automatisierten Flusskontrolle in explosionsgefährdeten Umgebungen birgt enorme betriebliche Risiken. Anlagen, die in Umgebungen der Zone 1, Zone 2 oder Klasse I, Division 1/2 betrieben werden, sind ständigen Entzündungsrisiken ausgesetzt. Ein einzelner interner elektrischer Funke kann einen katastrophalen Anlagenausfall auslösen, wenn flüchtige Gase das Gerät umgeben. Ein explosionsgeschützter motorisierter Kugelhahn muss interne Zündquellen vollständig eindämmen, um zu verhindern, dass sie in die äußere Atmosphäre gelangen. Gleichzeitig bewältigt die mechanische Architektur des Zapfens sicher Flüssigkeitsübertragungen mit hohem Druck und hohem Zyklus, ohne dass es unter Belastung versagt.

Wir haben diesen Leitfaden erstellt, um Ingenieuren einen präzisen Rahmen für die technische Bewertung zu bieten. Sie erfahren, wie Sie API 6D-konforme, vollständig zertifizierte Baugruppen effektiv in die engere Wahl ziehen. Wir decken Drehmomenteffizienz, Compliance-Standards, Antriebsdimensionierung und Materialauswahl ab. Wenn Sie diesem Rahmen folgen, können Sie sicher die richtige Flusskontrolllösung auswählen. Sie schützen Ihre Anlage, ohne Komponenten zu stark zu spezifizieren oder Ihre Pipeline unzureichend zu schützen.

Wichtige Erkenntnisse

• Auf Zapfen montierte Konstruktionen reduzieren das Betriebsdrehmoment drastisch und ermöglichen so kleinere, kostengünstigere explosionsgeschützte Aktuatoren.

• Die Validierung von ATEX/IECEx- oder NEMA 7/9-Zertifizierungen erfordert die Überprüfung sowohl des Ventilgehäuses (antistatisch/feuersicher) als auch des Gehäuses des elektrischen Stellantriebs.

• Double Block and Bleed (DBB)-Funktionen sind bei Zapfenkonstruktionen Standard und sorgen für eine kritische, überprüfbare Isolierung in Pipelines in explosionsgefährdeten Bereichen.

• Bei der Dimensionierung des Stellantriebs muss der maximale Differenzdruck (MDP) zuzüglich eines Sicherheitsfaktors von 20–30 % berücksichtigt werden, um ein Abwürgen des Motors in Notabschaltszenarien zu verhindern.

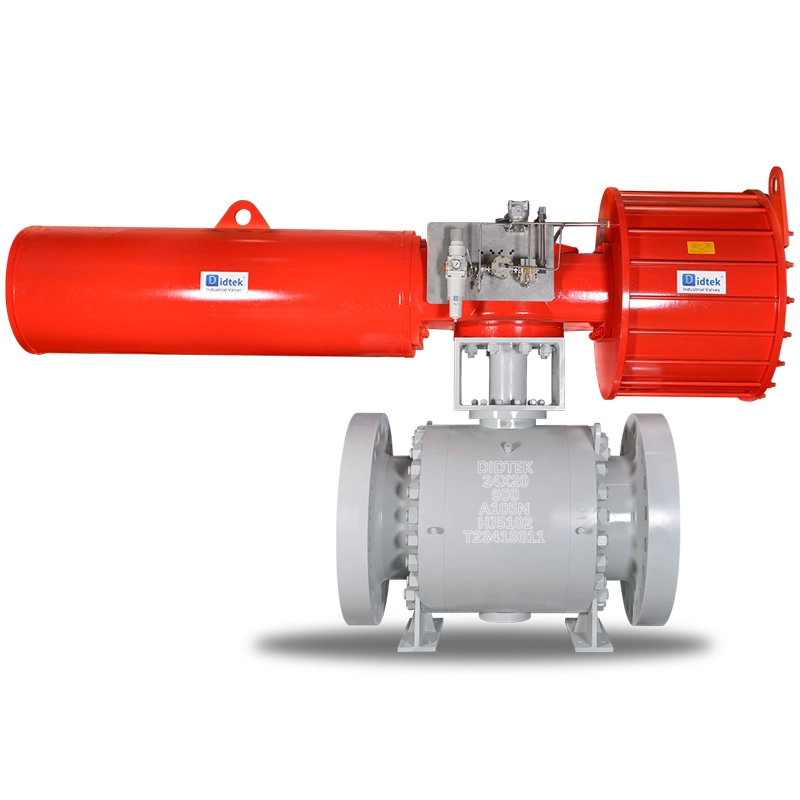

Warum sollte ein elektrisches Zapfenventil in explosionsgefährdeten Bereichen eingesetzt werden?

In industriellen Rohrleitungen werden flüchtige Flüssigkeiten unter extremer Belastung transportiert. Standard-Schwimmventile nutzen den Leitungsdruck, um die Kugel in den nachgeschalteten Sitz zu drücken. Dies funktioniert gut für kleine Linien. Hochdrucksysteme erfordern jedoch einen anderen mechanischen Ansatz. Wenn die Leitungsgröße zwei Zoll überschreitet oder der Druck die Klasse 300 übersteigt, versagt eine schwimmende Konstruktion häufig. Die Reibung wird zu hoch. Sie müssen ein elektrisches Zapfenventil angeben . Zapfenmontierte Konstruktionen sichern die Kugel oben und unten. Sie nehmen die mechanische Belastung auf. Dies verhindert ein Quetschen des Sitzes und sorgt für eine gleichbleibende Leistung.

Die Fixed-Ball-Architektur reduziert die Sitzreibung drastisch. Eine geringere Reibung führt direkt zu einem geringeren Betriebsdrehmoment. Diese Drehmomentreduzierung ist entscheidend. Es verhindert eine Überlastung des Stellmotors. Motorstillstände stellen eine kritische Fehlerstelle bei jedem Kugelhahn mit elektrischem Stellantrieb dar . Wenn Sie den Drehmomentbedarf senken, können Sie den Elektromotor verkleinern. Kleinere Motoren verbrauchen weniger Strom und erzeugen weniger Wärme. Dadurch lässt sich die Einhaltung der thermischen Vorschriften in Gefahrenbereichen wesentlich einfacher erreichen.

Sicherheit bei der Übertragung flüchtiger Medien erfordert eine nachweisbare Isolierung. Trunnion-Ventile erreichen dies durch die Double Block and Bleed (DBB)-Mechanik. Federbelastete Sitze drücken gegen die feste Kugel. Im geschlossenen Zustand isolieren sowohl der stromaufwärtige als auch der stromabwärtige Sitz den zentralen Körperhohlraum. Sie können den Hohlraumdruck über ein manuelles Ablassventil ablassen. Dies beweist, dass an beiden Sitzen keine Leckage auftritt. Double Isolation and Bleed (DIB) geht noch einen Schritt weiter. DIB-Designs bieten zwei Sitzflächen auf einer Seite und gewährleisten so redundante Sicherheitsbarrieren für kritische Wartungsarbeiten.

Statische Elektrizität stellt in explosionsgefährdeten Umgebungen eine große Gefahr dar. Fließende Flüssigkeiten erzeugen statische Aufladung. Die Metallkugel sitzt auf nichtmetallischen Sitzen. Dadurch ist es elektrisch vom Ventilkörper isoliert. In einer Umgebung mit flüchtigen Gasen führt ein plötzlicher statischer Funke zu einer sofortigen Entzündung. Ingenieure müssen sicherstellen, dass das Design antistatische Mechanismen umfasst. Dabei handelt es sich typischerweise um federbelastete Metallkolben. Sie bieten einen kontinuierlichen Erdungspfad von der Kugel zum Schaft und vom Schaft zum Gehäuse.

Compliance-Rahmen: Bewertung eines explosionsgeschützten Ventils

Viele Ingenieure verstehen falsch, wie ein explosionsgeschütztes Ventil funktioniert. Das Antriebsgehäuse verhindert nicht das Eindringen explosiver Gase. Stattdessen wird bei einem Ex d-Gehäuse (druckfeste Kapselung) ein interner Gaseintritt erwartet. Wenn ein interner elektrischer Funke das Gas entzündet, enthält das Gehäuse die Explosion. Es muss dem Explosionsdruck standhalten. Das Gehäuse entlüftet dann die expandierenden heißen Gase durch präzise bearbeitete Flammenwege. Diese dichten Metallverbindungen kühlen das austretende Gas unter die Selbstentzündungstemperatur der umgebenden Atmosphäre.

Globale Projekte erfordern eine sorgfältige Berücksichtigung unterschiedlicher Zertifizierungsstandards. Ein ATEX-Motorkugelhahn entspricht den europäischen Richtlinien. Es verwendet ein Zonensystem (Zone 1 oder Zone 21) und kategorisiert Gase in die Gruppen IIA, IIB oder IIC. Wasserstoff fällt in die Gruppe IIC und erfordert die engsten Flammenpfade. Nordamerikanische Anlagen nutzen den NEMA 7/9-Standard. Dies basiert auf dem Klassen- und Divisionssystem. Überprüfen Sie vor der Bestellung von Geräten immer die örtlichen rechtlichen Anforderungen.

Temperaturklassen, sogenannte T-Codes, bilden eine kritische Sicherheitsbarriere. Der T-Code gibt die maximal zulässige Oberflächentemperatur des Geräts unter ungünstigsten Betriebsbedingungen vor. Sie müssen diese Bewertung mit der spezifischen Selbstentzündungstemperatur der Medien Ihrer Site vergleichen. Wenn der Motor ausgeht, erzeugt er schnell Hitze. Die Gehäuseoberfläche darf niemals den T-Code-Grenzwert überschreiten, da sie sonst selbst zu einer externen Zündquelle wird.

Vermeiden Sie die Gefahr einer lückenhaften Einhaltung. Sie können einen ATEX-zertifizierten Stellantrieb nicht einfach an ein Standardventil anschrauben und das System als sicher bezeichnen. Die zusammengesteckte Baugruppe muss die Gesamtintegrität des Gefahrenbereichs wahren. Der Montagesatz muss eine Funkenbildung durch Reibung verhindern. Das Ventilgehäuse muss über gültige Brandschutz- und Antistatik-Zertifizierungen verfügen. Die gesamte integrierte Einheit bedarf einer umfassenden Sicherheitsüberprüfung.

Kernkriterien für die mechanische und Materialauswahl

Pipelines mit hohem Risiko erfordern strenge mechanische Grundlagen. API 6D regelt die Konstruktion und Herstellung von Rohrleitungsventilen. Es stellt die richtige Wandstärke, Hohlraumentlastungsmechanismen und Druckprüfprotokolle sicher. Darüber hinaus muss ein Kugelhahn für echte Gefahrenbereiche die Feuersicherheitsprüfung nach API 607 ​​oder ISO 10497 bestehen. Wenn ein Anlagenbrand die primären Weichdichtungen zerstört, müssen die sekundären Metall-auf-Metall-Sitzflächen ineinandergreifen. Dadurch wird verhindert, dass ein katastrophaler Flüssigkeitsaustritt das Feuer anheizt.

Die Auswahl der richtigen Metallurgie verhindert vorzeitige katastrophale Ausfälle. Flüchtige Medien enthalten oft korrosive Elemente. Sie müssen die Gehäuse- und Innenausstattungsmaterialien an die spezifische Flüssigkeitschemie anpassen.

• Sauergas (H2S): Sie müssen die NACE MR0175-Standards strikt befolgen. Dies erfordert die Kontrolle der Materialhärte, um Sulfidspannungsrisse (SSC) zu verhindern.

• Chloride und Meerwasser: Standard-Edelstahl korrodiert hier schnell. Wählen Sie Duplex- oder Super-Duplex-Edelstahl, um Lochfraß zu vermeiden.

• Extreme Kälte: LNG-Anwendungen erfordern Niedertemperatur-Kohlenstoffstahl (LF2) oder austenitische Edelstähle, um Sprödbrüche zu verhindern.

Das Sitzmaterial bestimmt die Wirksamkeit und Langlebigkeit der Dichtung. Weiche Sitze wie PTFE oder PEEK bieten eine hervorragende blasendichte Abdichtung. Sie erzielen die beste Leistung bei sauberen Gasanwendungen mit niedrigeren Temperaturen. PEEK verträgt höhere Temperaturen als PTFE, bleibt jedoch anfällig für abrasive Partikel. Metallsitze verwenden Wolframcarbid- oder Chromcarbid-Beschichtungen. Sie müssen Metallsitze für Hochtemperatur-, stark abrasive oder anspruchsvolle Einsatzanwendungen spezifizieren. Metallsitze kratzen die Kugel bei jedem Zyklus sauber und sorgen so für einen zuverlässigen Verschluss auch bei schmutzigen Medien.

Aktuatordimensionierung und elektrische Integration

Die Unterdimensionierung eines Stellantriebs stellt ein unmittelbares Sicherheitsrisiko dar. Ein blockierter Motor führt zu einer Erwärmung im Inneren und löst thermische Überlastungen aus. Für die richtige Dimensionierung ist das Verständnis mehrerer Drehmomentvariablen bei maximalem Differenzdruck (MDP) erforderlich.

1. Losbrechmoment: Die Kraft, die erforderlich ist, um die geschlossene Kugel gegen den statischen Leitungsdruck zu lösen.

2. Laufdrehmoment: Die dynamische Reibungskraft, die erforderlich ist, um den Ball während seines Mittelhubs in Bewegung zu halten.

3. Sitzdrehmoment: Die Kraft, die erforderlich ist, um die Kugel vollständig in die geschlossene Position zu drücken und die Dichtungen zusammenzudrücken.

4. Sicherheitsmarge: Addieren Sie immer einen Sicherheitsfaktor von 25 % bis 30 % zum höchsten berechneten Drehmomentwert.

Die Einschaltdauer bestimmt, wie oft der Motor ohne Überhitzung betrieben werden kann. Bewerten Sie die Prozessanforderungen sorgfältig. Eine Einschaltdauer von S2 weist auf einen Kurzzeitbetrieb hin. Es eignet sich für standardmäßige Öffnungs-/Schließ-Isolierungsanwendungen, bei denen das Ventil selten betätigt wird. Eine Einschaltdauer von S4 weist auf einen modulierenden Betrieb hin. Modulierende Aktoren passen die Kugelposition ständig an, um die Durchflussraten zu steuern. Ein S4-Motor verfügt über robuste Kühlmechanismen, um thermische Überlastungsauslösungen im Dauerbetrieb zu verhindern.

Die elektrische Integration erfordert eine einwandfreie Ausführung an den Leitungseintrittspunkten. Ein explosionsgeschütztes Gehäuse verliert seine Integrität, wenn die Kabeleinführungen undicht sind. Sie müssen zertifizierte explosionsgeschützte Kabelverschraubungen oder gegossene Harzdichtungen verwenden. Best Practices schreiben die Verwendung von Stellantrieben mit doppelt abgedichteten Anschlussräumen vor. Diese physische Barriere verhindert, dass explosives Gas durch den Kabelkanal in den Hauptmotor und die Steuerplatinenkammer gelangt.

Stromausfallszenarien erfordern zuverlässige Ausfallsicherheitsmechanismen. Elektrohydraulische Federrücklaufantriebe nutzen die Motorkraft, um schwere Federn zusammenzudrücken. Bei Stromausfall drücken die mechanischen Federn das Ventil in eine sichere Position. Alternativ nutzen moderne Elektrokonstruktionen Superkondensator-Batterie-Backups. Superkondensatoren speichern elektrische Energie und treiben den Motor bei Stromausfall in die Fail-Safe-Position. Sie wiegen weniger als Einheiten mit Federrücklauf, erfordern jedoch eine strenge Kontrolle der Umgebungstemperatur, um die Batterielebensdauer zu verlängern.

Implementierungsrisiken und nächste Schritte bei der Beschaffung

Fehler bei der Installation vor Ort gefährden regelmäßig die werkszertifizierte Sicherheit. Eine unsachgemäße mechanische Ausrichtung belastet den Ventilschaft. Dies führt zu vorzeitigem Packungsverschleiß und diffusen Emissionen. Elektriker versäumen es oft, Leitungsdichtungen richtig zu vergießen, so dass ein direkter Gasweg in den Stellantrieb verbleibt. Darüber hinaus ignorieren Ingenieure manchmal die Umgebungstemperaturgrenzen des Aktuatorgehäuses. Wenn ein Motor ohne Sonnenschutz direkt der sengenden Sonne ausgesetzt wird, können die Innentemperaturen die T-Code-Grenzwerte überschreiten, bevor er überhaupt in Betrieb ist.

Überspringen Sie nicht die Factory Acceptance Tests (FAT). Durch strenge Tests wird sichergestellt, dass die Geräte funktionieren, bevor sie Ihren Standort erreichen. Fordern Sie Hochdruck-Hydrotests zur Überprüfung der Schalenintegrität an. Fordern Sie dynamische Drehmomentprofile unter tatsächlichen Differenzdruckbedingungen an. Dies beweist, dass die Berechnungen zur Antriebsdimensionierung korrekt sind. Führen Sie abschließend Funktionszyklustests durch, um sicherzustellen, dass die Endschalterkalibrierung und die Kommunikationsprotokolle einwandfrei funktionieren.

Die Überprüfung Ihres Fertigungspartners ist ebenso wichtig wie die Überprüfung der Hardware. Sie benötigen eine vollständige Rückverfolgbarkeit für jede druckführende Komponente. Fordern Sie überprüfbare Materialtestberichte (MTRs) für Ventilkörper, Kugel und Schaft. Stellen Sie sicher, dass ihre ATEX-, IECEx- und SIL-Zertifikate derzeit durch unabhängige benannte Stellen aktiv sind. Stellen Sie abschließend sicher, dass der Anbieter eine starke regionale Unterstützung bietet. Der schnelle Zugriff auf spezialisierte Außendiensttechniker verhindert längere Betriebsausfälle.

Abschluss

Die Spezifikation einer automatisierten Flusskontrolllösung für einen Gefahrenbereich erfordert strenge technische Disziplin. Es erfordert ein Gleichgewicht zwischen hoher mechanischer Zuverlässigkeit und strikter Einhaltung der elektrischen Sicherheit. Das Zapfendesign bewältigt die physikalischen Belastungen der Rohrleitung, während das druckfeste Gehäuse das Risiko elektrischer Zündung birgt. Sie können in keiner Hinsicht Kompromisse eingehen, ohne Ihre gesamte Anlage zu gefährden.

Führen Sie immer eine abschließende technische Prüfung durch, bevor Sie eine Bestellung aufgeben. Überprüfen Sie Ihre Berechnungen des maximalen Differenzdruckdrehmoments noch einmal. Vergleichen Sie die ausgewählten T-Codes mit der Selbstentzündungstemperatur Ihres Mediums. Stellen Sie sicher, dass alle Weichdichtungen und Metalllegierungen mit der Flüssigkeitschemie übereinstimmen.

Ergreifen Sie noch heute Maßnahmen, um Ihren Prozess zu sichern. Fordern Sie eine umfassende technische Beratung durch unsere Anwendungstechniker an. Senden Sie Ihr ausgefülltes Ventildatenblatt, um detaillierte Größenberechnungen, zertifizierte CAD-Modelle und Konformitätsdokumentation für Ihr spezifisches Projekt zu erhalten.

FAQ

F: Was ist der Unterschied zwischen einem explosionsgeschützten und einem eigensicheren Ventil?

A: Ein explosionsgeschütztes Gehäuse enthält interne Explosionen. Es kühlt austretende Gase durch bearbeitete Flammenwege und verhindert so, dass sie die Außenatmosphäre entzünden. Es verwaltet Hochleistungsgeräte wie Elektromotoren. Eigensichere Konstruktionen begrenzen die elektrische Energie selbst. Sie verhindern, dass Funken genügend Wärmeenergie speichern, um Gas zu entzünden. Motorventile verbrauchen hohe Ströme und machen eine Eigensicherheit unmöglich. Für motorisierte Antriebe müssen Sie eine explosionsgeschützte Kapselung verwenden.

F: Kann ich ein Standard-Tannion-Ventil mit einem explosionsgeschützten elektrischen Stellantrieb nachrüsten?

A: Nachrüstung birgt erhebliche Compliance-Risiken. Das Anschrauben eines ATEX-Stellantriebs an ein Standardventil führt zum Erlöschen der Gesamtzertifizierung der Baugruppe. Bei Standardventilen fehlen häufig obligatorische antistatische Erdungsvorrichtungen und feuersichere Sekundärdichtungen. Eine zertifizierte Montage für explosionsgefährdete Bereiche erfordert eine ganzheitliche Sicherheitsüberprüfung der Zusammenarbeit von Ventil, Montageteilen und Antrieb.

F: Wie überprüfe ich die ATEX-Zertifizierung eines motorisierten Kugelhahns?

A: Überprüfen Sie das am Stellantrieb angenietete Metalltypenschild. Achten Sie auf das markante Ex-Sechseck-Logo. Lesen Sie die spezifische Kennzeichnungszeichenfolge, z. B. „Ex d IIB T4 Gb“. Dadurch werden die Schutzart, die Gasgruppe, die Temperaturklasse und das Geräteschutzniveau bestätigt. Überprüfen Sie abschließend die vierstellige Nummer der benannten Stelle neben dem CE-Zeichen.

F: Was führt dazu, dass ein explosionsgeschützter elektrischer Antrieb im Feld versagt?

A: Der häufigste Fehler ist das Eindringen von Wasser. Durch nicht ordnungsgemäß abgedichtete Leitungseinführungen kann sich Kondenswasser im Inneren des Gehäuses ansammeln und die Steuerplatinen kurzschließen. Ein Motorschaden ist ein weiteres häufiges Problem. Dies geschieht, wenn Ingenieure das Losbrechmoment unterschätzen, was dazu führt, dass der unterdimensionierte Motor blockiert und thermische Überlastungen ausgelöst werden.
