Die Auswahl des falschen Ventils kann eine teure Industriepumpe schnell beschädigen. Beide Ventilkategorien blockieren wirksam den gefährlichen Rückfluss. Eine schlecht informierte Entscheidung führt jedoch häufig zu schweren Wasserschlägen und einem anschließenden Systemausfall. Die heutige Industrielandschaft erfordert absolute Präzision. Das Verständnis der Nuancen zwischen diesen Mechanismen ist für jeden Rohrleitungsingenieur oder Facility Manager von größter Bedeutung. Dieser umfassende Leitfaden hilft Ihnen, die Komplexität dieser kritischen Komponenten zu bewältigen und eine intelligente, datengesteuerte Entscheidung für Ihre Infrastruktur zu treffen.
Moderne Flüssigkeitskontrollsysteme entwickeln sich rasant weiter. Wir sehen einen deutlichen Wandel hin zu einer hochdichten städtischen Infrastruktur und fortschrittlichen HVAC-Systemen. Diese Entwicklung führt zu einem massiven Anstieg der Spezifikation leiser, federunterstützter Ventile. Ingenieure räumen den Gesamtbetriebskosten zunehmend Vorrang vor den Anschaffungskosten ein. Sie sind sich bewusst, dass die Abschwächung hydraulischer Stöße die Lebensdauer des gesamten Rohrleitungsnetzes verlängert.
Darüber hinaus drängen Nachhaltigkeitsvorschriften die Anlagen dazu, den Energieverbrauch der Pumpen zu optimieren. Dies erfordert ein empfindliches Gleichgewicht. Ingenieure müssen den geringen Druckabfall schwerkraftbetriebener Ventile gegen die Schutz- und Zuschlagschutzeigenschaften federbelasteter Alternativen abwägen. Protokolle zur vorausschauenden Wartung bevorzugen außerdem robuste Materialien und lenken Käufer auf hochwertige Legierungen und spezielle Sitzmaterialien für langfristige Zuverlässigkeit.

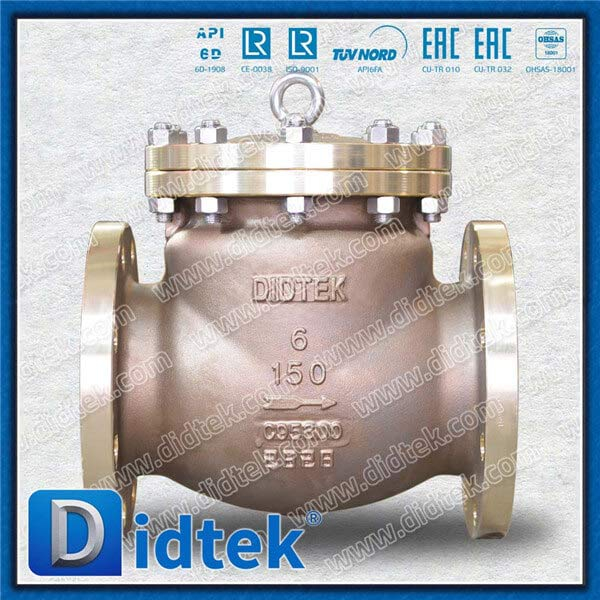

Um die wesentlichen Unterschiede zwischen diesen Pipeline-Sicherheitsmaßnahmen zu verstehen, müssen wir zunächst ihre Funktionsprinzipien definieren. Eine Swing-Style-Einheit ist ein selbsttätiges mechanisches Gerät, das den Flüssigkeitsfluss in eine einzige Richtung ermöglicht. Es basiert vollständig auf den Grundlagen der Fluiddynamik und der Schwerkraft.
Wenn Flüssigkeit in Vorwärtsrichtung in das Ventilgehäuse eindringt, zwingt die kinetische Energie eine ungeführte Scheibe dazu, von ihrem bearbeiteten Sitz nach oben zu schwingen. Techniker bezeichnen diese Scheibe oft als Flapper. Stellen Sie sich eine schwere Metalltür vor, die von einem Windstoß aufgestoßen wird. Solange die Strömungsgeschwindigkeit konstant bleibt, bleibt die Scheibe in der Schwebe. Dadurch können Medien mit minimaler Behinderung passieren.
Wenn umgekehrt die Vorwärtsströmung abnimmt, zieht die Schwerkraft diese schwere Scheibe nach unten. Jeder nachfolgende Rückfluss drückt die Scheibe fest gegen die Sitzfläche und dichtet die Rohrleitung ab. In großen kommunalen Wasserleitungen ist oft das deutliche Klappern des Scheibensitzes zu hören. Was das Material betrifft, verfügen industrietaugliche Geräte häufig über robuste Gussstahl- oder spezielle Bronze-C95800-Gehäuse. In Kombination mit einer NBR-Scheibe sorgen diese Materialien für eine blasendichte Abdichtung auch in anspruchsvollen, partikelreichen Umgebungen.
Ein Federrückschlagventil funktioniert nach einem grundlegend anderen mechanischen Prinzip. In technischen Schaltplänen werden sie häufig als stille Rückschlagventile, Inline-Rückschlagventile oder Düsenrückschlagventile bezeichnet. Anstatt auf die Schwerkraft zu warten, nutzt dieses Gerät eine kalibrierte mechanische Feder, um die Bewegung der inneren Scheibe zu bestimmen.
Damit sich der Mechanismus öffnet, muss der Vorwärtsflüssigkeitsdruck die Spannung der Schraubenfeder übersteigen. Diese spezifische Druckschwelle wird als Öffnungsdruck bezeichnet. Sobald dieser Spaltdruck überwunden ist, schiebt die Flüssigkeit die Scheibe linear entlang einer zentralen Führung. Dadurch wird die Feder zusammengedrückt und das Medium kann um die Baugruppe fließen.
Die kritischste Betriebsphase tritt auf, wenn der Vorwärtsfluss zu verlangsamen beginnt. Bevor die Flüssigkeit physikalisch ihre Richtung umkehren kann, drückt die in der Feder gespeicherte mechanische Energie die Scheibe aktiv zurück auf ihren Sitz. Die interne Struktur zeichnet sich durch eine präzisionsgefertigte Baugruppe aus. Es umfasst einen zentralen Führungsschaft, eine ermüdungsbeständige Druckfeder und eine geführte Scheibe, die sich parallel zum Strömungsstrom bewegt. Moderne Varianten wie das Hubrückschlagventil verwenden ebenfalls ähnliche geführte Mechanismen, um einen präzisen Sitz bei Hochdruck-Dampf- und Gasanwendungen zu gewährleisten.
| Funktion: | Schwenkkonfiguration, | Federkonfiguration. |
|---|---|---|
| Schließmechanismus | Passive basieren auf Schwerkraft und Rückfluss | Aktive setzen auf mechanische Federspannung |
| Wasserschlagrisiko | Hohe Anfälligkeit für schweres Ventilschlagen | Die sogenannten Silent-Rückschlagventile entfallen |
| Installationsausrichtung | Nur horizontal oder vertikal nach oben | Omnidirektional in jedem Winkel |
| Druckabfall | Sehr niedriges Full-Port-Design | Höhere interne Komponenten schränken den Durchfluss ein |
| Beste Medientypen | Abwasser, Schlämme, schwere Feststoffe | Sauberes Wasser, HVAC-Flüssigkeiten, Gase, Dampf |
Bei der Bewertung dieser beiden unterschiedlichen Technologien müssen Ingenieure über die Grundfunktion der Rückflussverhinderung hinausblicken. Die strukturellen Unterschiede erfordern völlig unterschiedliche strömungsdynamische Verhaltensweisen. Nachfolgend finden Sie eine umfassende Aufschlüsselung der fünf wichtigsten Unterschiede, die sich auf Beschaffungsentscheidungen vor Ort auswirken.
Der entscheidendste Unterschied liegt darin, wie der Versiegelungsprozess eingeleitet wird. Ein Swing-Style-Gerät ist ein passives Gerät. Es wartet auf die Schwerkraft und verlässt sich auf die physikalische Umkehrung der Flüssigkeit, um die Klappe fest in den Sitz zu drücken. Diese passive Reaktion ist von Natur aus träge. Im Gegensatz dazu wirkt eine federbelastete Einheit aktiv. Die Druckfeder übt eine kontinuierliche Schließkraft aus. Sobald die Vorwärtsbewegungsenergie unter die Federspannung fällt, rastet die Dichtung schnell ein. Dies geschieht völlig unabhängig vom Rückwärtsimpuls der Flüssigkeit.
Ein Wasserschlag ist ein heftiger Druckstoß, der auftritt, wenn eine bewegte Flüssigkeit abrupt zum Stillstand gebracht wird. Bei einem schwerkraftbetriebenen Aufbau führt die langsame Schließgeschwindigkeit dazu, dass der Rückfluss häufig bereits mit hoher Geschwindigkeit erfolgt, bevor die Scheibe vollständig sitzt. Wenn es schließlich gegen diesen Hochgeschwindigkeits-Rückfluss anschlägt, erzeugt es eine gewaltige akustische Druckwelle. Diese Welle kann Rohre zerreißen, Dichtungen ausblasen und Pumpenlaufräder zerstören. Federbetätigte Geräte verhindern dieses Phänomen vollständig. Durch das gewaltsame Schließen der Dichtung genau dann, wenn der Vorwärtsfluss aufhört, hat der Rückwärtsfluss nie die Möglichkeit, eine gefährliche Geschwindigkeit aufzubauen.
Räumliche Beschränkungen bestimmen häufig die Komponentenauswahl auf der Baustelle. Eine herkömmliche Schwenkeinheit muss so installiert werden, dass der Scharnierstift horizontal an der Oberseite der Rohrleitung ausgerichtet ist. Bei Montage in einem horizontalen Rohr mit dem Stift an der Seite kann die Schwerkraft die Scheibe nicht schließen. Darüber hinaus hält die Schwerkraft bei der Installation in einem vertikalen Rohr mit Abwärtsströmung die Klappe dauerhaft geöffnet. Alternativ sind Federmechanismen nicht auf die Schwerkraft angewiesen. Die mechanische Kraft ermöglicht eine echte omnidirektionale Installation und bietet maximale Flexibilität bei komplexen, mehrstufigen Rohrleitungsanordnungen.
Aus strömungstechnischer Sicht variiert der Strömungskoeffizient zwischen den beiden Designs drastisch. Bei vollständiger Öffnung bieten Schwerkraftventile einen nahezu vollständigen, ungehinderten Durchflussweg. Die Flüssigkeit behält ein laminares Strömungsprofil bei, was zu minimalen Energieverlusten führt. Federventile positionieren die Scheibenbaugruppe direkt in der Mitte des Strömungswegs. Folglich muss die Flüssigkeit um das Hindernis herum divergieren und ständig mechanischen Widerstand überwinden. Diese Divergenz erzeugt eine turbulente Strömung und einen messbaren Druckabfall.
Physische Abmessungen spielen eine entscheidende Rolle bei der modernen mechanischen Raumgestaltung, bei der es auf die Quadratmeterzahl ankommt. Schwerkraftabhängige Ventile erfordern einen großen, sperrigen Körper, um den Scharniermechanismus aufzunehmen. Sie benötigen genügend Innenspiel, damit die Scheibe vollständig nach oben schwenken kann. Dadurch entsteht ein schweres Bauteil mit langer Baulänge. Inline-Federkonstruktionen sind sehr kompakt. Durch die lineare Bewegung der internen Komponenten kann der Ventilkörper deutlich kürzer ausfallen, wodurch wertvoller Platz gespart wird.
Theoretische Mechanik muss in praktische, reale Anwendungen umgesetzt werden. Die Wahl zwischen diesen beiden Optionen ist selten willkürlich. Es wird vielmehr durch die spezifischen, unversöhnlichen Anforderungen des industriellen Umfelds diktiert.
Um eine empirische, datengesteuerte Entscheidung zu treffen, müssen Ingenieure mehrere systemische Variablen bewerten. Bei der richtigen Dimensionierung und Auswahl kommt es nicht nur auf die passenden Rohrdurchmesser an. Die Auswahl des falschen Mechanismus kann zu einem vorzeitigen Komponentenausfall oder einer starken Durchflussbeschränkung führen. Nutzen Sie die folgenden Standards als Leitfaden für Ihre Spezifikationen vor Ort.
Standard 1: Bewerten Sie das Medienprofil.
Die physikalischen Eigenschaften der Flüssigkeit bestimmen Ihren ersten großen Filter. Pumpen Sie Rohabwasser, Schlämme oder Flüssigkeiten mit hohem Schwebstoffgehalt? Geben Sie ein schwerkraftbetriebenes Design an. Der ungehinderte Fließweg verhindert, dass sich Fasermaterialien verhaken. Wenn Sie hingegen mit sauberen Medien wie Trinkwasser, raffinierten Petrochemikalien oder Druckluft umgehen, sind federbelastete Mechanismen absolut sicher und äußerst vorteilhaft.
Standard 2: Ordnen Sie die Rohrleitungsausrichtung zu.
Überprüfen Sie Ihre isometrischen Zeichnungen. Wenn Ihre Rohrleitung horizontal oder vertikal nach oben verläuft, sind beide Ventiltypen akzeptabel. Wenn Ihre Rohrleitungen jedoch einen vertikalen Abwärtsfluss oder eine komplexe diagonale Verlegung erfordern, sind schwerkraftbetriebene Einheiten strengstens verboten. Sie müssen ein federunterstütztes Modell angeben, um sicherzustellen, dass die Scheibe unabhängig vom Installationswinkel dicht am Sitz anliegt.
Standard 3: Strömungsgeschwindigkeit und Druckabfall berechnen
Jedes Rückschlagventil benötigt zum Öffnen einen bestimmten Öffnungsdruck. Schwerkraftanlagen haben einen außergewöhnlich niedrigen Öffnungsdruck und eignen sich daher ideal für Niederdrucksysteme, bei denen maximale Strömungsgeschwindigkeit im Vordergrund steht. Federunterstützte Geräte weisen einen höheren Druckabfall auf. Sie müssen die Pumpenkurven des Herstellers konsultieren, um sicherzustellen, dass Ihre vorgeschalteten Pumpen über einen ausreichenden Förderdruck verfügen, um den kontinuierlichen Federwiderstand zu überwinden, ohne nachgeschaltete Prozesse auszuhungern.
Standard 4: Analysieren Sie die Gesamtbetriebskosten.
Technische Einkäufer müssen die Kosten über den Lebenszyklus der Ausrüstung berechnen. Eine herkömmliche Schwerkrafteinheit ist von vornherein kostengünstiger. Bei der Installation in einem System mit häufigen Pumpenzyklen kann der resultierende Wasserschlag jedoch zum Bruch von Rohrverbindungen und zur Zerstörung von Pumpen führen. In Umgebungen mit hoher Zyklenzahl amortisiert sich die etwas höhere Anfangsinvestition für eine präzisionsgefertigte Federeinheit durch die Neutralisierung von Wasserschlägen und die drastische Senkung der langfristigen Wartungskosten.
In der technischen Debatte rund um diese kritischen Pipeline-Komponenten gibt es keine allgemein überlegene Option. Die optimale Wahl hängt vollständig davon ab, dass die strukturellen und dynamischen Eigenschaften an die spezifischen Anforderungen Ihres Rohrleitungssystems angepasst werden.
Als allgemeine Faustregel gilt, dass Sie schwerkraftbetriebene Ventile für Anwendungen mit starkem, ungehindertem Durchfluss in streng horizontalen oder vertikal nach oben gerichteten Rohrleitungen verwenden sollten. Spezifizieren Sie federunterstützte Ventile für saubere Medien, enge Platzverhältnisse, vertikal nach unten gerichtete Strömungen und vor allem immer dann, wenn die Beseitigung von Wasserschlägen zum Schutz teurer Pumpen erforderlich ist.
Wenn Sie derzeit eine Pipeline entwerfen oder eine fehlerhafte Infrastruktur ersetzen, ist die Auswahl des richtigen Ventils kein Ratespiel. Wir empfehlen Ihnen dringend, den umfangreichen Katalog von Didtek Valve zu durchsuchen, um die exakte technische Lösung zu finden, die auf Ihre spezifischen Durchflussraten, Medientypen und Druckparameter zugeschnitten ist.
Ja, aber unter streng begrenzten Bedingungen. Ein Schwenkventil kann nur dann in eine vertikale Rohrleitung eingebaut werden, wenn sich der Flüssigkeitsstrom vertikal nach oben bewegt. In dieser Konfiguration drückt der Aufwärtsimpuls der Flüssigkeit die Scheibe auf. Wenn der Fluss stoppt, hilft die Schwerkraft dabei, die Scheibe wieder nach unten auf den Sitz zu ziehen. Wenn sich die Strömung vertikal nach unten bewegt, hält die Schwerkraft die schwere Scheibe dauerhaft in der geöffneten Position, wodurch das Ventil unbrauchbar wird.
Das federbelastete Rückschlagventil ist bei der Vermeidung von Wasserschlägen weitaus besser. Ein Wasserschlag entsteht, wenn die Flüssigkeit schnell ihre Richtung ändert und ein offenes Ventil mit Gewalt zuschlägt. Ein schwerkraftbetriebenes Ventil ist zum Schließen auf diesen Rückfluss angewiesen, wodurch praktisch ein Zuschlageffekt gewährleistet ist. Ein federunterstütztes Ventil nutzt mechanische Spannung, um die Scheibe genau in dem Moment aktiv auf den Sitz zu drücken, in dem die Vorwärtsströmungsgeschwindigkeit auf Null sinkt, wodurch die Stoßwelle vollständig verhindert wird.
Ja, sie führen im Vergleich zu schwerkraftbetriebenen Gegenstücken zu einem höheren Grad an Durchflussbeschränkung. Die interne Führung, die Scheibe und die Spiralfeder selbst sind direkt in der Mitte des Strömungswegs positioniert. Die Flüssigkeit muss kontinuierlich kinetische Energie aufwenden, um die Feder zusammengedrückt zu halten. Dieses interne Hindernis erzeugt Turbulenzen und führt zu einem höheren Druckabfall am Ventil.
Im Allgemeinen ja. Der Herstellungsprozess eines federunterstützten Ventils erfordert engere Toleranzen und komplexere interne Komponenten. Ein Inline-Federventil erfordert präzisionsgefertigte zentrale Führungen, spezielle ermüdungsbeständige Legierungsfedern und fein kalibrierte Sitzmechanismen. Anlagen amortisieren diese höheren Vorabinvestitionen oft schnell, da Rohrbrüche und Pumpenreparaturen im Zusammenhang mit Wasserschlagschäden vermieden werden.
Schwerkraftbetriebene Ventile versagen typischerweise aufgrund des Verschleißes der Scharnierstifte. Die kontinuierliche Schwingbewegung in turbulenter Strömung kann dazu führen, dass sich der Stift verschlechtert, was zu einer Fehlausrichtung der Bandscheibe führt. Federunterstützte Ventile fallen typischerweise aufgrund von Federermüdung oder interner Verstopfung aus. Wenn Partikel die vorgeschalteten Siebe umgehen, können sie sich in der Federführung festsetzen und dazu führen, dass das Ventil in einer teilweise geöffneten Position blockiert.
Es wird dringend davon abgeraten. Druckluft- und Gassystemen fehlt die Flüssigkeitsdichte, die erforderlich ist, um die Bewegung einer schweren Metallklappe zu dämpfen. Die schnellen Pulsationen von Luftkompressoren führen dazu, dass die ungeführte Scheibe heftig flattert, was zu schnellem mechanischem Verschleiß und vorzeitigem Ausfall des Scharnierbolzens führt. Federunterstützte Ventile oder spezielle Hubrückschlagventile sind der Industriestandard für pneumatische Anwendungen.
Die Lebensdauer hängt stark von der Anwendung, den Medien und dem Wartungsplan ab. Bei Reinwasseranwendungen mit stetigem Durchfluss kann ein hochwertiges Schwerkraftventil aus Stahlguss 15 bis 20 Jahre halten. Federunterstützte Ventile in HVAC-Umgebungen mit hohem Taktzyklus erfordern in der Regel alle 5 bis 7 Jahre einen Austausch der internen Feder und Dichtung, um die Spitzenleistung gegen Zuschlagen aufrechtzuerhalten. Bei beiden Konstruktionen ist eine routinemäßige Inspektion der internen Komponenten von entscheidender Bedeutung.
