Gasleitungs-Rückschlagventile für Erdgas- und Pipelinesysteme

In gefährlichen Erdgaspipelines ist die unidirektionale Flusskontrolle nicht nur ein betriebliches Ziel. Es handelt sich um ein strenges Sicherheitsmandat. Wenn Rückfluss auf eine Hochdruckübertragungsleitung trifft, gehen die Folgen weit über die bloße Ineffizienz hinaus. Der Rückfluss zerkleinert vorgeschaltete Kompressorstationen. Es löst katastrophale Systemausfälle aus. Letztlich stellt es eine große Gefahr für das Anlagenpersonal dar.

Das Pipeline-Rückschlagventil dient als primäre, automatisierte Verteidigungslinie gegen diese mechanischen Bedrohungen. Im Gegensatz zu betätigten Steuerventilen funktionieren diese Komponenten völlig selbstständig. Sie verlassen sich ausschließlich auf die interne Fluiddynamik des Rohrleitungssystems, um den Rückfluss sofort zu blockieren. In diesem technischen Leitfaden wird genau dargelegt, was Beschaffungsmanager, Rohrleitungsingenieure und Außendiensttechniker verstehen müssen. Wir behandeln grundlegende Betriebsmechanismen, erweiterte Dimensionierungskriterien und Materialauswahl für komplexe Hochdruckumgebungen, um langfristige Zuverlässigkeit und strikte Einhaltung gesetzlicher Vorschriften sicherzustellen.

Wichtige Erkenntnisse

• Pipeline-Rückschlagventile sind selbsttätige Sicherheitsvorrichtungen, die speziell dafür entwickelt wurden, den Rückfluss zu blockieren und kritische Infrastrukturen in Netzen für brennbare Gase zu schützen.
• Die richtige Auswahl erfordert eine gründliche Analyse der Strömungsgeschwindigkeit, akzeptabler Druckabfallgrenzen und spezifischer chemischer Zusammensetzungen wie das Vorhandensein von Schwefelwasserstoff.
• Hochdruckumgebungen erfordern die absolute Einhaltung globaler Industriestandards, vor allem API 6D und ASME B16.34, um eine leckagefreie Leistung zu gewährleisten.
• Swing-Designs und Axialströmungskonfigurationen bleiben aufgrund ihrer Hochgeschwindigkeitstoleranz die zuverlässigsten Architekturoptionen für Midstream-Übertragungsleitungen.
• Eine genaue Dimensionierung auf der Grundlage von Berechnungen des Durchflusskoeffizienten und eine sorgfältige Materialauswahl reduzieren Wartungsausfallzeiten drastisch und verlängern den Lebenszyklus der gesamten Pipeline.

Den Mechanismus der Rückflussverhinderung verstehen

Die Physik des autonomen Betriebs

Um die strukturelle Integrität eines Transportsystems für gefährliche Flüssigkeiten aufrechtzuerhalten, verlassen sich Ingenieure in hohem Maße auf passive mechanische Geräte. Diese Ventile arbeiten automatisch. Sie werden durch die Geschwindigkeit und den Druck des internen Gasstroms und nicht durch externe pneumatische oder elektrische Aktuatoren gesteuert. Unter normalen Betriebsbedingungen übt der Vorwärtsstrom des Erdgases Druck auf das innere Verschlusselement aus, bei dem es sich typischerweise um eine schwere Scheibe oder einen schweren Kolben handelt. Diese kinetische Kraft drückt die Scheibe vom Sitz weg, sodass das Gas ungehindert stromabwärts strömen kann.

Wenn dieser Vorwärtsstrom aufgrund einer Kompressorabschaltung oder eines plötzlichen stromabwärtigen Druckanstiegs abnimmt, kehrt das Verschlusselement sofort in seinen Sitz zurück. Eine entscheidende technische Kennzahl ist hier der Öffnungsdruck. Dies definiert den genauen minimalen Vordruck, der erforderlich ist, um den internen mechanischen Widerstand des Ventils zu überwinden und den Vorwärtsfluss einzuleiten. Sobald der Fluss aufhört, verhindert der schnelle Verschluss physisch, dass das Gas zurückströmt, und schützt empfindliche vorgeschaltete rotierende Geräte vor heftigen Druckstößen.

Warum komprimierbare Flüssigkeiten spezialisierte Technik erfordern

Der Umgang mit Erdgas stellt einzigartige strömungsdynamische Herausforderungen dar, die bei Standardflüssigkeitsanwendungen einfach nicht bestehen. Im Gegensatz zu Wasser oder Rohöl ist Erdgas stark komprimierbar, extrem entflammbar und anfällig für flüchtige Schwankungen. Da sich Gas schnell komprimiert und ausdehnt, fehlt in Rohrleitungssystemen die natürliche Dämpfungswirkung, die Flüssigkeitssystemen innewohnt. Dadurch werden die inneren Ventilkomponenten enormen kinetischen Stoßkräften ausgesetzt.

Wenn Sie ein Standard-Wasserrückschlagventil in eine Hochdruckgasleitung einbauen, kommt es schnell zu starkem inneren Verschleiß, mechanischem Rattern und Totalausfall. Daher müssen für Erdgas ausgelegte Geräte über eine spezielle interne Dämpfung, hochbelastbare Scharnierstifte und präzise Sitzmechanismen verfügen, um diffuse Emissionen zu verhindern. Sie müssen explizit für die Bewältigung kompressibler Fluiddynamik ausgelegt sein, ohne vorzeitiger mechanischer Ermüdung zu unterliegen.

Gängige Arten von Pipeline-Rückschlagventilen

Außendiensttechniker müssen die spezifische mechanische Architektur des Ventils sorgfältig an die Betriebsparameter der Rohrleitung anpassen. Die physischen Anforderungen an die Infrastruktur bestimmen, welche der folgenden Konfigurationen am besten geeignet ist.

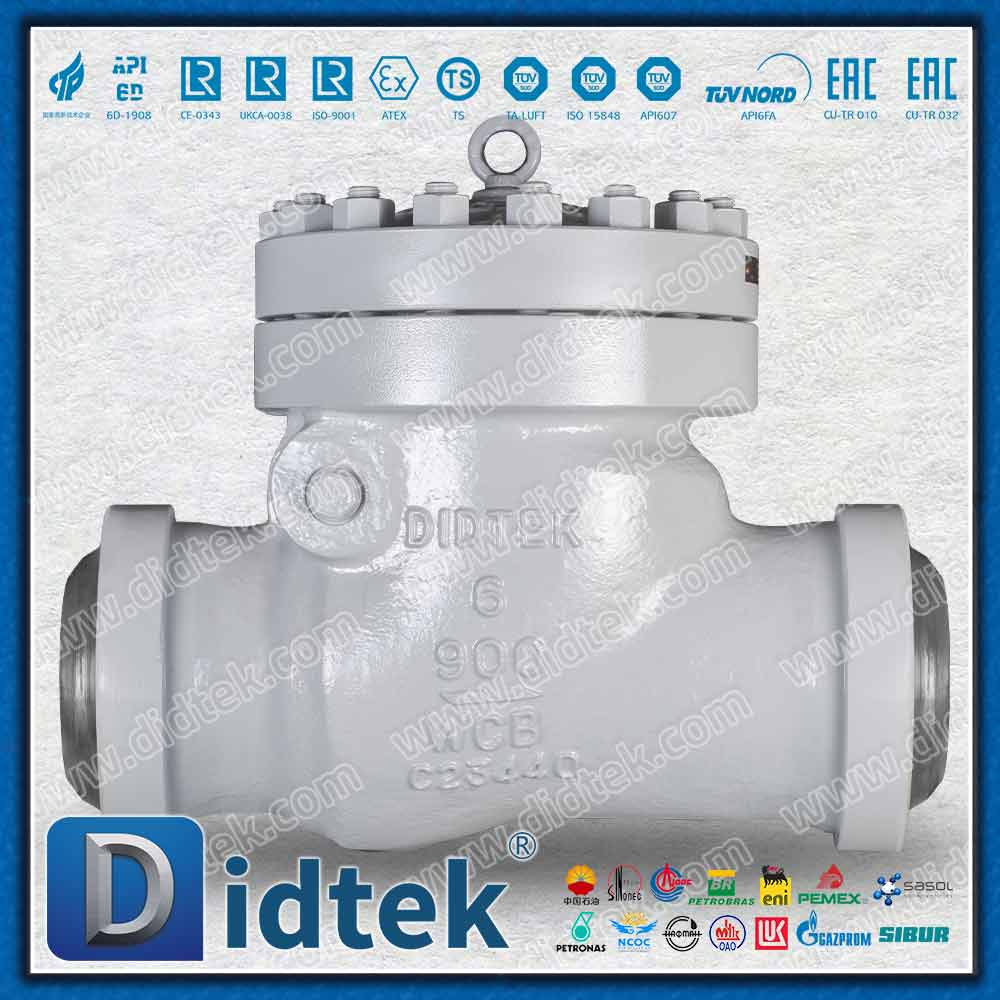

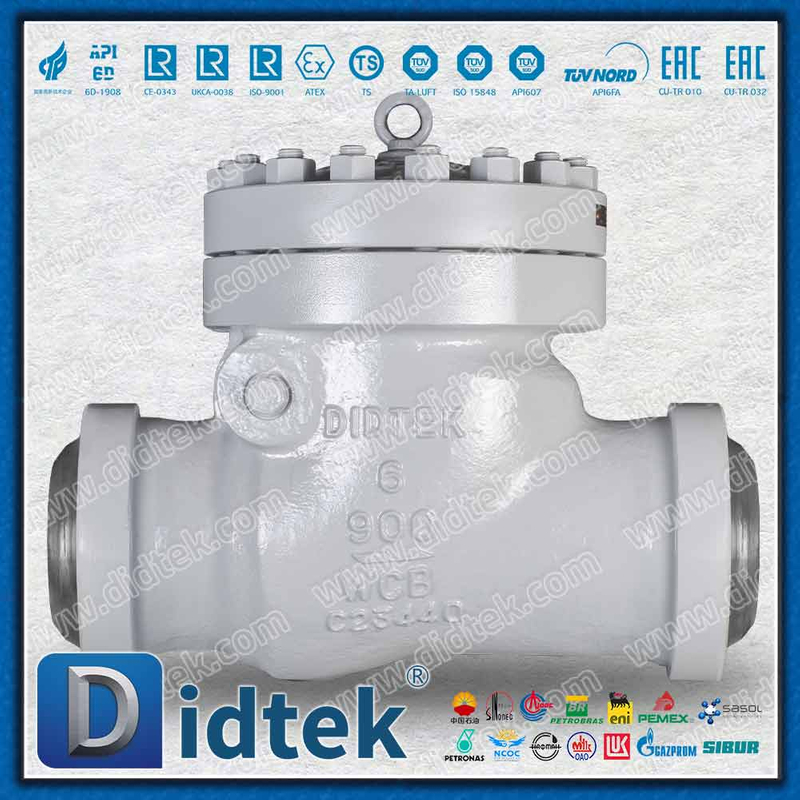

Robuste Schaukelkonstruktionen

Das Swing-Design ist die traditionellste und am weitesten verbreitete Architektur in der Pipeline-Infrastruktur. Es verfügt über einen klappbaren Klappenmechanismus, der beim Vorwärtsfluss aus seinem Sitz schwenkt. Dadurch entsteht ein relativ freier Weg, der den Druckabfall im gesamten Netzwerk minimiert. Wenn sich die Strömung umkehrt, drücken Schwerkraft und Gegendruck die schwere Scheibe zurück gegen den Sitz.

In robusten Rohrleitungssystemen, die extreme Bedingungen bewältigen, sind Standardvarianten völlig unzureichend. Heavy-Duty-Konfigurationen werden obligatorisch. Beispielsweise gewährleistet die Spezifikation eines API 6D- Hochdruck-Gasrückschlagventils mit einer Nennleistung von 900 LB und Stumpfschweißverbindungen maximale strukturelle Integrität. Durch die Stumpfschweißverbindung wird der Ventilkörper dauerhaft direkt mit dem Rohr verschmolzen. Dadurch werden die mechanischen Leckpfade, die üblicherweise mit Flanschverbindungen einhergehen, vollständig eliminiert, was sie zur idealen Wahl für Getriebeumgebungen mit hoher Beanspruchung macht.

Axiale Strömungskonfigurationen

Axialströmungskonstruktionen, in der Fachwelt häufig als Non-Slam-Ventile bezeichnet, nutzen eine stromlinienförmige, federbelastete Architektur. Dadurch wird das Gas gezwungen, in einem ringförmigen Pfad um einen zentralen Innenkörper zu strömen. Der wichtigste technische Vorteil liegt hier in der schnellen Reaktionszeit.

Da die interne Feder das Schließen der Scheibe einen Bruchteil einer Sekunde vor der vollständigen Umkehr des Gasstroms aktiv unterstützt, werden zerstörerische Druckspitzen und mechanische Schläge, die üblicherweise mit stark komprimierbaren Gasleitungen einhergehen, wirksam verhindert. Diese präzise Aktion schützt das gesamte Rohrleitungsnetz vor starken akustischen Vibrationen und mechanischen Stößen.

Doppelplatten- und Kolbenvarianten

Doppelplattenkonstruktionen verwenden zwei halbkreisförmige, federbelastete Platten, die an einem zentralen Stift befestigt sind. Bei der Vorwärtsströmung falten sich die Platten gemeinsam nach innen. Bei der Strömungsumkehr werden sie durch Torsionsfedern sofort geschlossen. Der entscheidende Vorteil dieses Designs ist sein außergewöhnlich kompaktes Wafer-Profil. Es benötigt nur minimalen Installationsraum, was es bei engen Kompressorstationskonfigurationen äußerst vorteilhaft macht.

Im Gegensatz dazu heben Kolbenkonstruktionen einen inneren Stopfen vertikal von einem Sitz ab. Sie sind hochwirksam in Situationen mit hohem Druck und geringem Durchfluss, in denen die Erzielung einer blasendichten Abdichtung absolute Priorität hat. Die innere Geometrie sorgt von Natur aus für einen dämpfenden Effekt, der dazu beiträgt, schnelle Schwingungen zu mildern. Dadurch sind Kolbenvarianten besonders für pulsierende Gasströme geeignet, die unmittelbar hinter Kolbenkompressoren auftreten.

Anwendungen in der gesamten Energieversorgungskette

Die Betriebsbelastungen, denen eine Gleitringdichtung ausgesetzt ist, variieren drastisch, je nachdem, wo sie sich im größeren Energienetz befinden. Jeder Sektor weist einzigartige umweltbedingte und strömungsdynamische Hürden auf.

Upstream-Extraktion und -Sammlung

Im Upstream-Bereich setzen Ingenieure spezielle Öl- und Gas-Rückschlagventile in der Nähe von Bohrlochköpfen ein, um rohes, unverarbeitetes Erdgas direkt aus der Erde zu fördern. Dieses Sammelleitungsgas ist häufig unraffiniert. Es enthält abrasive Partikel wie Sand und Schmutz sowie stark korrosive Elemente wie Salzwasser und Kohlendioxid. Geräte, die in diesen rauen Umgebungen eingesetzt werden, müssen aus gehärteten, korrosionsbeständigen Legierungen wie Super-Duplex-Edelstahl hergestellt werden, um dem kontinuierlichen Mehrphasen-Strömungsabrieb standzuhalten.

Midstream-Übertragung und -Komprimierung

Midstream-Betriebe sind auf ein riesiges Netzwerk von Kompressorstationen angewiesen, um das Gas regelmäßig wieder unter Druck zu setzen und den Durchfluss über Hunderte von Kilometern aufrechtzuerhalten. Auf der Druckseite dieser Kompressoren ist eine automatische Rückflussverhinderung unbedingt erforderlich. Stellen Sie sich ein Szenario vor, in dem eine mehrere Millionen Dollar teure Kompressoreinheit aufgrund eines Stromausfalls unerwartet abschaltet. Das unter hohem Druck stehende Gas wird sofort versuchen, zurückzuströmen. Eine robuste mechanische Dichtung blockiert diesen Rückfluss sofort und bewahrt so die internen rotierenden Komponenten des Kompressors vor katastrophalen Schäden.

Nachgelagerte Vertriebsnetze

Im Downstream-Bereich wird Hochdruckgas für die gewerbliche und private Nutzung heruntergeregelt, reguliert und dosiert. An Stadttorstationen installierte Gleitringdichtungen stellen sicher, dass lokale Druckabfälle oder Fehlfunktionen der Verbraucherendgeräte nicht dazu führen, dass Gas in die Hauptübertragungsleitungen zurückgespeist wird. Diese strikte unidirektionale Steuerung ist für die Aufrechterhaltung der allgemeinen Netzstabilität und die Gewährleistung einer präzisen kommerziellen Messgenauigkeit von entscheidender Bedeutung.

Navigieren durch Branchentrends und Hochdruckherausforderungen

Angesichts der jüngsten Marktveränderungen durchläuft die Pipeline-Infrastruktur einen massiven Wandel. Energieversorger mischen Wasserstoff aktiv in bestehende Erdgasnetze ein, um strenge globale Dekarbonisierungsziele zu erreichen. Da Wasserstoffmoleküle außergewöhnlich klein sind, entweichen sie leicht durch mikroskopisch kleine Leckpfade, die normales Erdgas nicht durchdringen würde. Dieser branchenweite Wandel zwingt Rohrleitungsingenieure dazu, veraltete Dichtungsstandards aufzugeben. Die moderne Infrastruktur verlangt nun strikt eine leckagefreie Leistung, was bei allen neuen Pipelineprojekten einen schnellen Übergang zu hochleistungsfähigen Thermoplastsitzen und präzisionsgefertigten Metall-auf-Metall-Dichtungen vorantreibt.

Milderung von pneumatischen Stößen und zuschlagenden Ventilen

Obwohl Wasserschlag ein Begriff ist, der ursprünglich aus Flüssigkeitsleitungen stammt, kommt es in Gassystemen zu einem ähnlichen, äußerst zerstörerischen Phänomen, das als pneumatischer Schock bekannt ist. Da Gas komprimiert wird, können plötzliche Änderungen der Strömungsgeschwindigkeit massive akustische und mechanische Stoßwellen erzeugen. Wenn eine Standard-Schwenkscheibe zu spät zuschlägt, breiten sich diese Stoßwellen durch das Rohrleitungsnetz aus, vibrieren die Rohrhalterungen und können möglicherweise zum Bruch geschweißter Flansche führen. Der Einsatz von federunterstützten Axialströmungskonstruktionen ist die bewährte technische Lösung, um dieses spezifische Risiko zu mindern.

Bekämpfung von Sauergas- und Sulfidspannungsrissen

Wenn Erdgas erhebliche Konzentrationen an Schwefelwasserstoff enthält, wird es als Sauergas eingestuft. Diese Verbindung ist hochgiftig und verursacht schwere Sulfidspannungsrisse und Wasserstoffversprödung in Standardkomponenten aus Kohlenstoffstahl. Um diesem aggressiven chemischen Angriff entgegenzuwirken, muss jedes Erdgas-Rückschlagventil, das in sauren Umgebungen betrieben wird, strikt den NACE MR0175-Standards entsprechen. Dies erfordert den Einsatz spezieller Metallurgie wie Inconel-Überzüge oder streng wärmebehandelter Kohlenstoffstähle, um katastrophale Strukturversagen zu verhindern.

Leitfaden für technische Einkäufer: Dimensionierungs- und Auswahlkriterien

Beschaffungsmanager und Rohrleitungsingenieure müssen vor der Erteilung einer Bestellung mehrere technische Kriterien systematisch bewerten. Eine präzise Vorgehensweise sorgt für optimale Systemleistung, Sicherheit und Langlebigkeit. Verlassen Sie sich beim Umgang mit brennbaren Flüssigkeiten nicht auf Vermutungen.

Berechnung des Strömungskoeffizienten

Einer der häufigsten technischen Fehler besteht darin, die Ventilgröße direkt an die Rohrleitungsgröße anzupassen, ohne den Durchflusskoeffizienten auf der Grundlage der tatsächlichen Gasgeschwindigkeit zu berechnen. Wenn eine Einheit überdimensioniert ist, erzeugt der Flüssigkeitsstrom nicht genügend kinetische Kraft, um die innere Scheibe vollständig geöffnet zu halten. Dies führt dazu, dass das Verschlusselement wiederholt gegen den Sitz prallt. Dieses zerstörerische Phänomen, bekannt als Rattern, zerstört schnell Scharnierstifte und Innenverkleidungen. Umgekehrt schränkt eine zu kleine Einheit den Durchfluss ein und erzeugt unzulässige Druckabfälle im gesamten Übertragungsnetz.

Passende Druck- und Temperaturwerte

Rohrleitungskomponenten müssen genau auf die ANSI-Druckklasse des Systems abgestimmt sein, die für schwere Industrieanwendungen typischerweise von Klasse 150 bis Klasse 2500 reicht. Die Strukturhülle muss ihre Integrität bei dem maximal zulässigen Arbeitsdruck und über extreme Temperaturschwankungen hinweg bewahren. Beispielsweise können die Gastemperaturen während der Druckreduzierung aufgrund des Joule-Thomson-Effekts drastisch sinken. Dies bestimmt, ob Standard-Kohlenstoffstahl ausreichend ist oder ob Niedertemperatur-Kohlenstoffstahl unbedingt erforderlich ist.

Endverbindungen angeben

Die Art der Befestigung der Ausrüstung an der Rohrleitung ist ein grundlegender Sicherheitsaspekt. Erhöhte Flanschverbindungen ermöglichen eine einfachere Installation und routinemäßige Wartung. Bei Hochdruckübertragungsleitungen, bei denen die Verhinderung von Leckagen höchste Priorität hat, werden Stumpfschweißverbindungen jedoch stark bevorzugt. Durch die dauerhafte Verschmelzung des Metalls mit dem Rohr eliminieren Stumpfschweißverbindungen die mechanische Flanschverbindung und das damit verbundene Risiko katastrophaler Dichtungsplatzer vollständig.

Obligatorische Industriestandards und Zertifizierungen

Um absolute Sicherheit zu gewährleisten, müssen industrielle Durchflusskontrollgeräte nach strengen internationalen Standards hergestellt, getestet und zertifiziert werden. Der Betrieb nicht zertifizierter Geräte in einer Pipeline für brennbare Gase birgt inakzeptable Risiken.

• API 6D-Spezifikation für Pipeline-Ventile: Dies ist der primäre Standard für Fernrohrleitungssysteme. Eine Einheit mit dem API 6D-Monogramm wurde strengen Tests für Erdöl- und Erdgasanwendungen unterzogen, die strenge Design- und Fertigungstoleranzen vorschreiben.
• ASME B16.34: Diese Norm regelt die Druck-Temperatur-Werte, Mindestwandstärken und zulässigen Schmiedematerialien und stellt sicher, dass die physische Hülle der angegebenen Druckklasse standhält, ohne zu brechen.
• API 598 Inspektion und Prüfung: Beschreibt die obligatorischen Prüfverfahren, die der Hersteller vor dem Versand durchführen muss. Dazu gehören hydrostatische Hochdruck-Schalentests und pneumatische Niederdruck-Sitztests, um Leckagefreiheit zu gewährleisten.
• API 6FA-Brandtest: Im Falle eines Anlagenbrandes muss die Druckgrenze aufrechterhalten werden und die Einheit muss minimale Leckagen aufweisen, selbst wenn weiche Elastomerkomponenten schmelzen. Für Anwendungen mit brennbaren Gasen ist die Brandschutzzertifizierung nicht verhandelbar.

Best Practices für die Installation und Wartung vor Ort

Selbst die hochwertigste und perfekt spezifizierte Ausrüstung wird vorzeitig ausfallen, wenn sie während ihrer Lebensdauer falsch installiert oder vernachlässigt wird. Die Ausführung vor Ort ist genauso wichtig wie der ursprüngliche technische Entwurf.

Strikte Installationsorientierung

Diese mechanischen Geräte sind stark richtungsabhängig und reagieren empfindlich auf ihre Installationsausrichtung im Verhältnis zur Schwerkraft. Ein direkt in den Stahlkörper eingegossener Pfeil zeigt deutlich die gewünschte Strömungsrichtung an. Standard-Schwenkkonstruktionen basieren teilweise auf der Schwerkraft, um das Schließen der Scheibe zu unterstützen. Daher funktionieren sie optimal in horizontalen Linien. Sie können in vertikalen Leitungen nur installiert werden, wenn der Gasstrom nach oben fließt. Die Installation einer Schwenkkonstruktion in einer vertikalen Linie mit Abwärtsströmung verhindert, dass die Scheibe sitzt, wodurch der Sicherheitsmechanismus völlig unbrauchbar wird.

Akustische Inspektion und Fehlerbehebung

Obwohl autonome Ventile im Vergleich zu betätigten Steuereinheiten im Allgemeinen wartungsarm sind, handelt es sich bei ihnen nicht um Geräte, die einfach installiert werden müssen. Außendienstmitarbeiter sollten routinemäßige akustische Inspektionen durchführen. Wenn ein Techniker in der Nähe der Auslassleitung einer Kompressorstation steht, können Abhörgeräte leicht die metallischen Klickgeräusche interner Geräusche erkennen. Dies zeigt sofort an, dass das Gerät überdimensioniert ist oder der Scharnierstift defekt ist. Viele moderne Top-Entry-Designs ermöglichen es Technikern, die schwere Motorhaube zu entfernen und die Innenverkleidungen direkt auszutauschen, wodurch Wartungsausfallzeiten und schwere Hebekosten erheblich reduziert werden.

Abschluss

Die Auswahl des richtigen Pipeline-Rückschlagventils ist eine wichtige technische Entscheidung, die die grundlegende Sicherheit Ihrer gesamten Infrastruktur bestimmt. Es erfordert ein präzises Gleichgewicht zwischen dem Verständnis des Rohrleitungsdrucks, der Flüssigkeitsgeschwindigkeit und der komplexen metallurgischen Kompatibilität. Durch die Investition in hochwertige, API 6D-zertifizierte Geräte, die auf Ihre spezifische Umgebung zugeschnitten sind, können Betreiber katastrophale mechanische Ausfälle und äußerst kostspielige Ausfallzeiten der Anlage verhindern. Durch eine ordnungsgemäße Installation vor Ort und eine proaktive akustische Wartung wird die Lebensdauer der Geräte weiter verlängert. Um sicherzustellen, dass Ihr nächstes Pipeline-Projekt die höchsten Sicherheits- und Leistungsstandards erfüllt, erkunden Sie das umfassende Angebot an technischen Lösungen von Didtek Valve, um die exakte technische Lösung für Ihre Anwendung zu finden.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Erdgas-Rückschlagventil und einem Flüssigkeits-Rückschlagventil?

Erdgasanlagen sind speziell für den Umgang mit stark komprimierbaren Flüssigkeiten ausgelegt. Sie verfügen über spezielle interne Dämpfungsmechanismen und dichtere Sitzmaterialien, um eine schnelle Gasausdehnung zu ermöglichen und diffuse Emissionen zu verhindern. Flüssigkeitseinheiten sind für nicht komprimierbare Flüssigkeiten wie Wasser konzipiert, tolerieren unterschiedliche Druckabfälle und verfügen im Allgemeinen nicht über die strenge blasendichte Abdichtung, die für gefährliche, brennbare Gase erforderlich ist.

Kann eine Rückschlagklappe für Hochdruckgas verwendet werden?

Ja, Hochleistungsschwenkkonstruktionen der Klassen 900, 1500 oder 2500 werden üblicherweise in Hochdruckübertragungsanwendungen verwendet. Sie müssen jedoch streng nach API 6D-Standards konstruiert sein und über geeignete Metall-auf-Metall-Sitzkonfigurationen und Stumpfschweißverbindungen verfügen, um starken mechanischen Belastungen standzuhalten und Undichtigkeiten zu verhindern.

Wo soll ein Rohrleitungsrückschlagventil installiert werden?

Sie werden typischerweise unmittelbar hinter kritischen rotierenden Geräten wie Pumpen und Kolbenkompressoren sowie kommerziellen Messstationen installiert. Sie sind an jedem Punkt im Rohrleitungsnetz unerlässlich, an dem ein Rückfluss die Gasversorgung verunreinigen, die Messgenauigkeit beeinträchtigen oder schwere mechanische Schäden an der vorgelagerten Infrastruktur verursachen könnte.

Was verursacht internes Ventilklappern?

Rattern wird hauptsächlich durch den Einbau einer überdimensionierten Einheit verursacht. Wenn die Strömungsgeschwindigkeit des Fluids nicht hoch genug ist, um die kinetische Kraft zu erzeugen, die erforderlich ist, um die schwere Scheibe vollständig offen zu drücken und zu halten, springt das Verschlusselement schnell auf und schließt gegen den Sitz. Diese kontinuierliche heftige Schwingung führt zu starkem mechanischem Verschleiß der Scharnierstifte und schließlich zu strukturellem Versagen.

Wie verhindert man das Zuschlagen von Ventilen in einer Erdgasleitung?

Das Zuschlagen von Ventilen lässt sich am effektivsten durch die Festlegung von Konfigurationen mit axialem Durchfluss oder federunterstützten Nicht-Zuschlagen-Konfigurationen abmildern. Diese hochentwickelten Konstruktionen nutzen interne Federn, die die Scheibe aktiv dazu zwingen, sich einen Bruchteil einer Sekunde zu schließen, bevor sich der vorwärts gerichtete Gasstrom vollständig umkehrt. Dieses präzise Timing verhindert die Entstehung zerstörerischer pneumatischer Stoßwellen und akustischer Vibrationen.

Wie oft sollten Rohrleitungsrückschlagventile überprüft werden?

Die Häufigkeit der Inspektionen hängt stark von der Serviceumgebung ab. Bei sauberen, trockenen Erdgasleitungen ist in der Regel eine standardmäßige akustische und visuelle Inspektion alle 12 bis 18 Monate ausreichend. In rauen vorgelagerten Sammelleitungen, in denen abrasive Mehrphasenströme oder stark korrosives Sauergas verarbeitet werden, empfehlen Ingenieure jedoch vierteljährliche Inspektionen, um frühe Anzeichen von innerem Innengarniturverschleiß oder Sulfidspannungsrissen zu erkennen, bevor es zu einem katastrophalen Ausfall kommt.

Kann ein Rückschlagventil in einer Gasleitung nicht öffnen?

Ja, das Öffnen stellt ein kritisches Sicherheitsrisiko dar. Dies geschieht typischerweise, wenn sich Fremdkörper wie Schweißschlacke oder Sand zwischen der Scheibe und dem Sitz festsetzen. Es kann auch auftreten, wenn starkes inneres Rattern dazu führt, dass der Scharnierstift vollständig abreißt und die Scheibe dauerhaft in der geöffneten Position stecken bleibt. Die routinemäßige Überwachung des Druckabfalls im gesamten Ventilgehäuse hilft dem Bediener, diesen Fehlermodus frühzeitig zu erkennen.
