Rückfluss ist ein lautloser Killer in industriellen Rohrleitungen. Es verursacht schwere Wasserschläge und mechanische Erschütterungen, die leicht teure Infrastruktur zerstören können. Um kritische Anlagen wie Hochdruck-Kesselspeisepumpen oder Kolbenkompressoren zu schützen, verlassen sich Rohrleitungsingenieure auf automatische, ausfallsichere Lösungen. Während Standard -Rückschlagventile einen gefährlichen Rückfluss effektiv verhindern, bieten Kolbenkonfigurationen eine enorme Verbesserung für turbulente Umgebungen. Dieser Leitfaden befasst sich mit den unterschiedlichen Mechanismen, strukturellen Nuancen und den genauen Auswahlkriterien, die zur Gewährleistung einer optimalen Pipeline-Integrität erforderlich sind.
Um eine fundierte Entscheidung für industrielle Rohrleitungsnetze treffen zu können, müssen Beschaffungsmanager und Ingenieure zunächst die grundlegende Mechanik dieser gerichteten Durchflusskontrollgeräte verstehen.

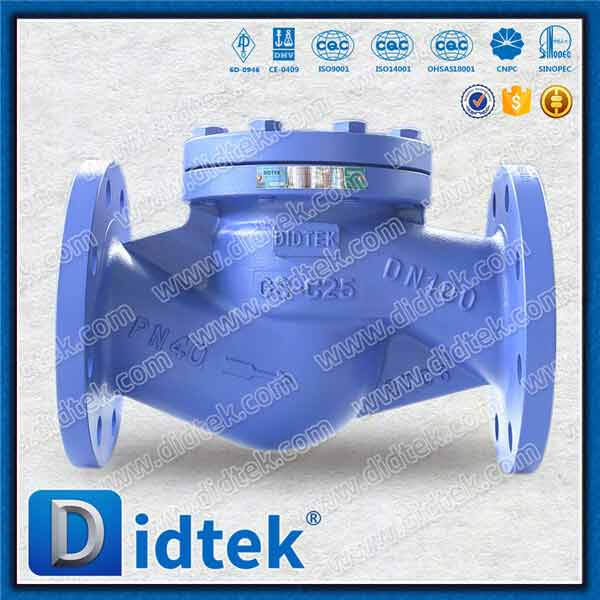

Strukturell besteht die innere Anatomie aus einem robusten Körper, einem präzise gefertigten Sitz, einer geführten Scheibe oder einem geführten Stopfen und einer Schutzhülle. Aus technischer Sicht ist die Gehäusegeometrie nahezu identisch mit der eines Standard-Absperrventils. Dies zwingt die Flüssigkeit, sich durch einen ausgeprägten S-förmigen Strömungsweg zu bewegen. In der Ventilkammer ist die Scheibe in einem Führungsmechanismus wie einer Brücke oder einer Spindelführung untergebracht. Dadurch wird sichergestellt, dass die Scheibe bei vertikaler Bewegung perfekt auf den Sitz ausgerichtet bleibt. Eine solche Ausrichtung ist von entscheidender Bedeutung. Jede Abweichung könnte zu einem falschen Sitz und damit zu gefährlichen Leckagen führen.
Die Kernfunktion des Hubrückschlagventils besteht darin, den Rückfluss in Anwendungen, die eine außergewöhnlich dichte Absperrung erfordern, autonom zu blockieren. Im Gegensatz zu manuellen Absperr- oder Kugelhähnen wird der Betrieb vollständig von der Fluiddynamik innerhalb der Rohrleitung gesteuert. Wenn Flüssigkeit in die Einlassöffnung gelangt, wandert sie unter den Sitz und drückt nach oben gegen die geführte Scheibe. Sobald der Vordruck das physische Gewicht der Scheibe übersteigt, öffnet sich der Durchgang. Sobald die Strömungsgeschwindigkeit abnimmt, fällt die Scheibe sofort wieder in den Sitz zurück. Da der Sitzmechanismus einem Kugelventil nachempfunden ist, sorgt der große Oberflächenkontakt für eine äußerst zuverlässige, auslaufsichere Abdichtung.
Während die standardmäßige geführte Scheibenkonstruktion gleichmäßige Strömungen wunderbar bewältigt, erfordern bestimmte schwierige Betriebsbedingungen einen wesentlich robusteren internen Mechanismus. In Rohrleitungen, die direkt mit Kolbenpumpen verbunden sind, pulsiert der Flüssigkeitsfluss heftig. Unter diesen äußerst volatilen Szenarien wird der Einbau eines Kolbenrückschlagventils zu einer betrieblichen Notwendigkeit.
Technisch gesehen handelt es sich bei Kolbenkonfigurationen im Wesentlichen um eine verbesserte Hochleistungs-Unterkategorie der Hebebühnenfamilie. Der äußere Körper, der gewundene Strömungsweg und der grundlegende Zweck bleiben genau gleich. Die entscheidende Differenzierung liegt ausschließlich im internen Verschlussmechanismus.
Bei dieser Variante wird auf die leichte geführte Scheibe verzichtet. Stattdessen wird ein massiver zylindrischer Kolben verwendet, der präzise in einen entsprechenden Stoßdämpferzylinder eingepasst ist. Der Abstand zwischen der Außenwand des Kolbens und der Innenwand des Stoßdämpfers wird mit äußerst engen Toleranzen gefertigt. Durch diese konstruktive Modifikation werden Masse und Stabilität des Verschlussteils deutlich erhöht. Dadurch hält es höheren mechanischen Belastungen und plötzlichen Änderungen der Flüssigkeitsgeschwindigkeit problemlos stand.
Bei der Anordnung von Armaturenbrett und Kolben geht es nicht nur um die Gewichtszunahme. Es entsteht ein hochwirksames hydrodynamisches Dämpfungssystem. Während sich der Kolben während der Öffnungsphase nach oben in den Stoßdämpfer bewegt, sickert Flüssigkeit auf natürliche Weise in den engen Spalt ein. Wenn sich die Strömung in der Rohrleitung plötzlich umkehrt, drücken Schwerkraft und Gegendruck den Kolben nach unten. Allerdings muss die im Armaturenbrett eingeschlossene Flüssigkeit durch den engen Spalt herausgedrückt werden, bevor der Kolben vollständig sitzen kann. Diese eingeschlossene Flüssigkeit erzeugt einen hydraulischen Dämpfungseffekt. Durch die Verlangsamung der Schließgeschwindigkeit in den letzten Sekundenbruchteilen verhindert die Konstruktion, dass der massive Metallkolben heftig gegen den Metallsitz schlägt. Dies mildert den mechanischen Verschleiß, verringert die innere Strukturermüdung und verhindert zerstörerische Wasserschläge.
Beide Ventiltypen haben einen nahezu identischen Funktionsablauf. Ihre Funktionalität ist eine direkte Anwendung der Strömungsmechanik und erfordert weder externe Stromquellen noch manuelle Eingriffe.
Der Betriebszyklus beginnt, wenn unter Druck stehende Medien wie Hochdruckdampf aus einem Kessel die Einlassöffnung überfluten. Aufgrund der inneren Geometrie wird die Flüssigkeit nach unten und dann stark nach oben gerichtet. Es trifft direkt auf die Unterseite des Verschlusselements. Die kinetische Energie und der statische Druck der vorgeschalteten Flüssigkeit üben eine starke Aufwärtskraft aus. Wenn dieser hydraulische Hub die nach unten gerichtete Schwerkraft der inneren Komponenten übersteigt, öffnet sich der Durchgang. Die Höhe, auf die die Komponente steigt, ist direkt proportional zur Geschwindigkeit und zum Druck der Prozessflüssigkeit.
Die kritische Betriebsphase tritt ein, wenn der Vorwärtsfluss aufhört. Dies geschieht häufig, wenn eine Pumpe offline geht oder wenn der Druck nach unten unerwartet ansteigt. Wenn die kinetische Vorwärtsenergie abgebaut wird, übernimmt die Schwerkraft die Oberhand. Das Gewicht der Scheibe bzw. des Kolbens löst eine schnelle Abwärtsbewegung aus. Gleichzeitig erzeugt die Umkehrflüssigkeit einen Gegendruck. Dadurch wird gegen die Oberseite des Verschlusselements gedrückt und dieses auf den bearbeiteten Sitz gedrückt. Bei einem Standard-Aufzugsdesign erfolgt dieser Verschluss nahezu augenblicklich. Bei Kolbenkonstruktionen verzögert sich das Schließen aufgrund der Flüssigkeitsverdrängung im Stoßdämpfer leicht. Sobald die Dichtung sitzt, führt ein höherer Gegendruck zu einer dichteren mechanischen Dichtung.
Betrachtet man die breitere Industrielandschaft, gibt es einen deutlichen Wandel in der Art und Weise, wie Rohrleitungsingenieure an die Rückflussverhinderung herangehen. Moderne GuD-Kraftwerke, LNG-Anlagen und petrochemische Raffinerien stoßen kontinuierlich an die betrieblichen Grenzen. Die Anlagen laufen bei beispiellosen Temperaturen und Drücken, um die Produktionsausbeute zu maximieren. Infolgedessen wird die bestehende Rohrleitungsinfrastruktur immer anfälliger für vorübergehende Druckspitzen und starke Flüssigkeitsvibrationen.
Branchendaten deuten darauf hin, dass in kritischen Sektoren fortschrittliche hydrodynamische Dämpfungsmechanismen gegenüber herkömmlichen Schwenk- oder einfachen Hubkonstruktionen zunehmend bevorzugt werden. Ingenieure versuchen nicht mehr nur, den Rückfluss zu stoppen. Sie suchen aktiv nach Lösungen, die nachgeschaltete Geräte vor den Stoßwellen schützen, die bei Notabschaltungen von Pumpen entstehen. Diese betriebliche Realität hat zu einem Anstieg der Spezifikation von Dämpfungsventilen in Kolbenbauweise geführt und gleichzeitig zu einer Nachfrage nach verbesserten metallurgischen Standards geführt, um beschleunigter Korrosion und mechanischer Ermüdung entgegenzuwirken.
Um genaue Pipeline-Engineering-Entscheidungen zu erleichtern, ist es notwendig, diese beiden Konfigurationen anhand kritischer technischer Kennzahlen zu vergleichen.
Die auffälligste Variation ist die Innengeometrie des Verschlussmechanismus. Das Standard-Lift-Design basiert auf einer leichten Scheibe, die von einem zentralen Schaft geführt wird. Dies macht die Herstellung einfacher und insgesamt kostengünstiger. Im Gegensatz dazu erfordert die Kolbenkonstruktion eine hochpräzise Bearbeitung, um sicherzustellen, dass das Armaturenbrettspiel perfekt ist. Ist der Spalt zu eng, klemmt der Kolben. Ist es zu locker, geht die Dämpfungswirkung komplett verloren.
Aufgrund des gewundenen Strömungswegs, der Kugelkörpern innewohnt, weisen beide Ventiltypen im Vergleich zu Durchgangsventilen einen deutlich höheren Druckabfall auf. Die Flüssigkeit muss mehrmals ihre Richtung ändern, was kinetische Energie verbraucht. Beim direkten Vergleich der beiden führen Kolbenkonfigurationen im Allgemeinen zu einem etwas höheren Strömungswiderstand. Der Vollkolben ist schwerer als eine Standardscheibe. Es erfordert mehr kontinuierliche Fluidenergie, um es in der vollständig geöffneten Position zu halten. Bei unzureichender Strömungsgeschwindigkeit kann der schwere Kolben im teilweise geöffneten Zustand schweben, was zu erhöhten Turbulenzen führt.
In Rohrleitungssystemen, die an Luftkompressoren angeschlossen sind, pulsiert der Flüssigkeitsstrom schnell. Eine standardmäßig geführte Scheibe reagiert auf diese Impulse, indem sie gegen den Sitz auf und ab springt. Dieses Phänomen wird als Rattern bezeichnet. Durch Rattern werden Sitzflächen schnell zerstört und es kommt zu vorzeitigem Ausfall. In diesen Szenarien ist das Kolbendesign der unangefochtene Gewinner. Die stoßdämpfende Eigenschaft des Stoßdämpfers stabilisiert den Kolben und verhindert, dass er auf jede noch so kleine Druckschwankung reagiert.
Industriepipelines arbeiten unter extremen thermodynamischen Bedingungen. Die Bewertung des Drucks und der Dichtfähigkeit dieser Ventile ist für die Sicherheit am Standort nicht verhandelbar.
Beide Ausführungen werden besonders für Hochdruck-Rohrleitungsanwendungen bevorzugt. Dank ihrer robusten Gussteile halten sie auch extremen mechanischen Belastungen problemlos stand. Sie werden üblicherweise in Hochdruckklassen von ASME-Klasse 800 bis Klasse 2500 spezifiziert. Da der Sitzmechanismus senkrecht zur Rohrleitungsströmung verläuft, sind interne Komponenten weniger anfällig für Biegungen unter extremen Belastungen. Für kritische Hochtemperaturumgebungen spezifizieren Ingenieure häufig geschmiedete Kolbenrückschlagventile . Geschmiedeter Stahl sorgt für eine hervorragende molekulare Kornstruktur. Es beseitigt die Porositätsprobleme, die manchmal bei Gusskörpern auftreten, und maximiert die Gesamtdrucktoleranz.
Die Dichtfähigkeit dieser Ventile ist außergewöhnlich, insbesondere beim Umgang mit Gas-, Dampf- und Dampfmedien. Da die Scheibe oder der Kolben vertikal in einen konischen oder flachen Sitz absinkt, stellen die Passflächen gleichzeitig einen vollständigen 360-Grad-Kontakt her. Diese kugelventilartige Sitzanordnung gewährleistet eine äußerst gleichmäßige Verteilung der mechanischen Belastung über die Dichtung. Wenn der stromabwärtige Gegendruck zunimmt, drückt die nach unten gerichtete Kraft die Metalloberflächen physikalisch näher zusammen. Dies macht sie bei Gasanwendungen weit überlegen, bei denen geringfügige Leckagen gefährlich sein können.
Systementwickler müssen die Betriebsparameter sorgfältig bewerten, bevor sie sich zwischen einem Standard-Hubscheiben- und einem Kolben-Dämpfer-Design entscheiden.
Beide Ventiltypen sind ausschließlich für saubere Medien ausgelegt. Dazu gehören aufbereitetes Kesselspeisewasser, Hochdruckdampf, Erdgas und raffinierte Petrochemikalien. Entscheidend ist, dass keines der Ventile für hochviskose Flüssigkeiten wie schweres Rohöl oder Medien mit festen Partikeln geeignet ist. Da beide Konstruktionen auf präzise Abstände angewiesen sind, können sich feste Partikel leicht festsetzen. Durch diese Einklemmung werden die Metallwände zerkratzt, die Reibung erhöht und letztendlich zum Verklemmen des Ventils führen.
Die Einbauausrichtung ist ein streng limitierender Faktor. Typischerweise müssen diese Ventile in horizontalen Rohrleitungen eingebaut werden. Da sie zum Einsetzen des Einsetzens stark auf das Schwerkraftgewicht des inneren Verschlusselements angewiesen sind, sorgt eine horizontale Ausrichtung dafür, dass die Scheibe perfekt gerade nach unten fällt. Wenn ein vertikaler Einbau unbedingt erforderlich ist, kann dieser nur in Rohrleitungen durchgeführt werden, in denen die Flüssigkeit vertikal nach oben fließt. In solchen Fällen muss das Ventil ausdrücklich mit einer hochbelastbaren Innenfeder gefertigt werden.
Während das Verständnis der Nuancen zwischen Standardhub- und Kolbenkonstruktionen von entscheidender Bedeutung ist, stehen Ingenieure in der ersten Phase des Rohrleitungsentwurfs häufig vor einer umfassenderen Entscheidung. Sie müssen zwischen Hubmechanismen und Schwenkmechanismen wählen.
Das wichtigste strukturelle Unterscheidungsmerkmal einer Rückschlagklappe ist ihr geradliniger Durchflussweg. Im Gegensatz zu Hebevorrichtungen, bei denen die Flüssigkeit gezwungen wird, sich auf einem gewundenen Weg zu bewegen, basiert eine Schwingsperre auf einer Scheibe, die an einem Scharnierstift aufgehängt ist. Wenn Flüssigkeit nach vorne fließt, drückt sie die Bandscheibe aus dem Weg und schafft so einen nahezu ungehinderten Durchgang. Aufgrund dieser geradlinigen Strömung erzeugen sie einen deutlich geringeren Druckabfall. Ingenieure spezifizieren typischerweise API 6D-Rückschlagventile für Rohrleitungen mit großem Durchmesser über NPS 4 und Flüssigkeitsströme mit niedriger Geschwindigkeit, bei denen die Aufrechterhaltung der kinetischen Energie Priorität hat. Da es ihnen jedoch an geführter Stabilität mangelt, dürfen sie nur in nicht pulsierenden stationären Umgebungen eingesetzt werden.
| Technisches metrisches | Standard-Hubdesign, | Kolben-Dashpot-Design | , Schwenkscheiben-Design |
|---|---|---|---|
| Interner Mechanismus | Geführte Scheibe oder Stopfen | Geführter Kolben mit Stoßdämpfer | Aufklappbare Schwingscheibe |
| Strömungspfadgeometrie | Gewundene S-Form | Gewundene S-Form | Geradeaus |
| Druckabfall | Hoch | Sehr hoch | Niedrig |
| Dichtungseffizienz | Exzellent | Exzellent | Mäßig |
| Vibrationstoleranz | Mäßig | Exzellent | Arm |
Bevor eine Beschaffungsentscheidung endgültig getroffen wird, müssen Ingenieure die spezifischen metallurgischen Anforderungen des Rohrleitungssystems bewerten. Die Betriebsintegrität dieser Ventile hängt stark von den Materialien ab, die für Gehäuse, Innengarnitur und Sitzflächen verwendet werden.
Für Hochtemperaturdampf- oder korrosive chemische Anwendungen ist Standard-Kohlenstoffstahl möglicherweise nicht ausreichend. Die Auswahl spezieller Guss- oder Schmiedematerialien gewährleistet Dimensionsstabilität bei extremen Temperaturwechseln. Darüber hinaus kann die Hartbeschichtung der Sitzflächen mit Materialien wie Stellite die Lebensdauer erheblich verlängern. Dies verhindert Drahtziehen und Erosion, die durch Hochgeschwindigkeitsmedien verursacht werden, die über die Dichtungsbarriere streifen.
Standardvarianten wurden speziell für horizontale Rohrleitungsinstallationen entwickelt, da ihr grundlegendes Funktionsprinzip stark von der Schwerkraft abhängt. Bei der Installation in einer vertikalen Leitung mit Abwärtsströmung würde die Schwerkraft das Ventil dauerhaft geöffnet halten. Wenn das Ventil jedoch speziell mit einer kalibrierten Hochleistungs-Innenfeder modifiziert wird, kann es in einer vertikalen Rohrleitung installiert werden, in der die Flüssigkeit streng nach oben fließt.
Obwohl dieses Ventil sehr robust ist, ist es anfällig für Ausfälle, wenn es in die falsche Betriebsumgebung eingesetzt wird. Die häufigste Fehlerursache ist die Partikelverunreinigung. Wenn Zunder, Rost, Schweißschlacke oder feste Rückstände in die Rohrleitung gelangen, können diese sich im mikroskopischen Spalt des Stoßdämpfermechanismus festsetzen. Dies führt zum Festfressen und dazu, dass der Kolben entweder in der offenen oder geschlossenen Position stecken bleibt.
Ja, sie eignen sich hervorragend für Umgebungen mit hohem Druck und hoher Temperatur. Sie sind oft die bevorzugte Wahl für anspruchsvolle Anwendungen wie Kesselspeisewassersysteme und Kolbenkompressor-Auslassleitungen. Der hydraulische Dämpfungseffekt des Stoßdämpfermechanismus verhindert, dass schwere interne Komponenten bei vorübergehenden Druckspitzen mit Gewalt gegen den Sitz schlagen.
Die Viskosität spielt eine entscheidende Rolle für die Funktionalität. Beide Ausführungen sind für dünnflüssige, dünnflüssige Medien wie Wasser, Dampf und Erdgas vorgesehen. Wenn hochviskose Flüssigkeiten zugeführt werden, kann die dicke Flüssigkeit die Führungsmechanismen bedecken und die Reaktionszeit verlangsamen. In einem Stoßdämpferzylinder erzeugt viskose Flüssigkeit einen übermäßigen hydraulischen Widerstand, der möglicherweise verhindert, dass sich das Ventil vollständig öffnet oder schnell genug schließt, um einen Rückfluss zu verhindern.
Der Öffnungsdruck bezieht sich auf den minimalen Flüssigkeitsdruck stromaufwärts, der erforderlich ist, um den Kolben von seinem Sitz abzuheben und den Durchfluss einzuleiten. Da der Vollmetallkolben schwerer ist als eine Standardscheibe, weisen Kolbenkonfigurationen typischerweise einen etwas höheren Öffnungsdruck auf. Dieser Wert kann während des Herstellungsprozesses durch die Integration spezieller Innenfedern angepasst werden, die genau auf die Strömungsdynamik Ihres Rohrleitungssystems abgestimmt sind.
Absolut. Tatsächlich werden Sitzmechanismen im Kugelstil für komprimierbare Flüssigkeiten dringend empfohlen. Der vertikale Abfall des Verschlusselements sorgt für einen gleichmäßigen 360-Grad-Kontakt mit dem Sitz. Dadurch entsteht eine außergewöhnlich dichte Abdichtung, die die mikroskopischen Leckpfade verhindert, die üblicherweise mit komprimierbaren Gasen einhergehen, wodurch sie den Standard-Schwenkkonstruktionen für diese Anwendungen überlegen sind.
Letztendlich hängt die Gewährleistung einer zuverlässigen Rohrleitungsabdichtung vom Verständnis der spezifischen Fluiddynamik Ihres Betriebs ab. Während Standard-Hebemechanismen in Industriesystemen mit konstantem Hochdruck hervorragend funktionieren, bietet die Integration eines dämpfenden Stoßdämpfers entscheidenden Schutz vor starken Flüssigkeitsvibrationen und mechanischen Stößen. Durch sorgfältige Bewertung Ihrer Medieneigenschaften, Durchflussraten und akzeptablen Druckabfallgrenzen können Sie die ideale Konfiguration für Ihre Anlage auswählen.
Um die richtige Dimensionierung, Materialauswahl und langfristige Betriebsintegrität zu gewährleisten, sollten Sie immer mit einem erfahrenen Hersteller zusammenarbeiten. Entdecken Sie noch heute das umfassende Angebot an Lösungen zur Durchflussregelung für anspruchsvolle Anwendungen bei Didtek Valve und lassen Sie sich von unseren Engineering-Spezialisten dabei helfen, Ihre kritische Infrastruktur vor zerstörerischem Rückfluss zu schützen.
