Industriekugelhähne 9 Fragen, um die richtige Wahl zu treffen

Kugelhähne sind wesentliche Komponenten in Industrieanlagen und gewährleisten eine zuverlässige Durchflusskontrolle und einen leckagefreien Betrieb. Die Auswahl des richtigen Industriekugelhahns kann schwierig sein, da Faktoren wie Medientyp, Druck, Temperatur und Antriebsoptionen alle die Leistung beeinflussen. In diesem Leitfaden gehen wir 9 Fragen nach, um die richtige Wahl für Ihre Kugelhähne zu treffen. So können Sie kostspielige Ausfallzeiten vermeiden, die Effizienz steigern und das beste Ventil für Anwendungen in der Chemie-, Wasseraufbereitungs-, Lebensmittel- und Getränkeindustrie sowie der Öl- und Gasindustrie auswählen.

Warum die Wahl des richtigen industriellen Kugelhahns wichtig ist

Die Wahl des falschen Industriekugelhahns kann zu ernsthaften Problemen führen. Im Laufe der Zeit können sich Lecks entwickeln, die zu Sicherheitsrisiken und Systemineffizienz führen. Eine schlechte Ventilauswahl führt oft zu häufiger Wartung, unerwarteten Ausfallzeiten und höheren Betriebskosten. Ineffiziente Strömungen können die Produktivität verringern und den Energieverbrauch erhöhen, insbesondere in Hochdruckleitungen.

Kugelhähne sind in vielen Branchen unverzichtbar. Sie werden häufig in Chemie- und Petrochemieanlagen, Wasseraufbereitungsanlagen, der Lebensmittel- und Getränkeverarbeitung sowie Öl- und Gasbetrieben eingesetzt. Jedes System, das eine präzise Durchflussregelung und zuverlässige Absperrung erfordert, profitiert vom richtigen Ventil.

Vorteile von Kugelhähnen

• Leckdichte Dichtungen: Sie verhindern das Austreten von Flüssigkeiten und halten die Rohrleitungen sicher und effizient.

• Schneller Betrieb: Ventile öffnen und schließen schnell und eignen sich daher ideal für Systeme, die eine schnelle Steuerung erfordern.

• Haltbarkeit und lange Lebensdauer: Kugelhähne halten hohen Drücken, Temperaturschwankungen und rauen Umgebungen stand.

• Breites Druck- und Temperaturmanagement: Sie funktionieren unter einem breiten Spektrum von Bedingungen, von Wasserleitungen mit niedrigem Druck bis hin zu chemischen Hochtemperaturprozessen.

Sie sind einfach zu bedienen und erfordern weniger Wartung als andere Ventiltypen. Dies macht sie für kritische Systeme zuverlässig. Ingenieure entscheiden sich oft für sie, weil sie Effizienz, Sicherheit und Haltbarkeit gut in Einklang bringen.

9 wichtige Fragen, die Sie bei der Auswahl industrieller Kugelhähne stellen sollten

Bei der Auswahl des richtigen Kugelhahns geht es um mehr als nur Größe oder Material. Wir müssen bewerten, wie es mit dem System, den Medien und den Betriebsbedingungen interagiert. Hier sind neun wesentliche Fragen, die den Auswahlprozess leiten sollen.

1. Welche Art von Prozessmedium fließt durch das Ventil?

Die Medienkompatibilität ist einer der kritischsten Faktoren für die langfristige Ventilleistung. Die Art der Flüssigkeit oder des Gases, die durch ein System strömen, hat direkten Einfluss darauf, welche Ventilkörper- und Dichtungsmaterialien am besten funktionieren. Die Wahl des falschen Materials kann im Laufe der Zeit zu Korrosion, Undichtigkeiten oder sogar zu katastrophalen Ausfällen führen.

• Korrosive Chemikalien → Edelstahl oder Speziallegierungen wie Monel oder Inconel, die chemischen Angriffen widerstehen.

• Wasser und Dampf → Messing- oder Bronzeventile sind kostengünstig und langlebig für moderate Temperaturen und Drücke.

• Erdgas → Kohlenstoffstahlventile mit geeigneten Dichtungsmaterialien bewältigen typische Gasdrücke sicher.

Einige Flüssigkeiten enthalten Schwebstoffe oder Schleifmittel wie Schlamm, Sand oder Partikel. Diese erfordern gehärtete oder ausgekleidete Ventilkörper und -sitze, um Verschleiß zu verhindern und die Leistung aufrechtzuerhalten. Die chemischen Eigenschaften – wie pH-Wert, Oxidationspotential und Viskosität – beeinflussen auch, wie oft das Ventil gewartet werden muss und wie lange es hält.

2. Welche Druck- und Temperaturwerte sind erforderlich?

Jeder Kugelhahn verfügt über eine Druck-Temperatur-Bewertung, die die sicheren Betriebsgrenzen definiert. Diese Werte geben den maximalen Druck an, den ein Ventil bei einer bestimmten Temperatur sicher bewältigen kann. Das Überschreiten dieser Grenzwerte kann die Dichtung des Ventils beeinträchtigen, zu Undichtigkeiten führen oder das Ventilgehäuse beschädigen.

• Hochdrucksysteme erfordern häufig eine Ventilkonstruktion aus geschmiedetem Stahl oder verstärkter Ausführung. Diese Ventile behalten ihre Integrität auch unter extremen Bedingungen.

• Anwendungen bei extremen Temperaturen – sowohl bei hohen als auch bei niedrigen – erfordern möglicherweise spezielle Sitzmaterialien wie PEEK oder Metall-auf-Metall-Konstruktionen, um Verformungen oder Undichtigkeiten zu verhindern.

• Es ist wichtig, Schwankungen zu berücksichtigen. Ventile unterliegen im realen Betrieb Druckspitzen oder Temperaturschwankungen. Wählen Sie daher immer ein Ventil mit einer Nennleistung, die über Ihren maximal erwarteten Betriebsbedingungen liegt.

3. Welche Ventilgröße und welcher Durchflusskoeffizient (Cv) werden benötigt?

Die Ventilgröße und der Durchflusskoeffizient (Cv) bestimmen, wie effizient das Ventil Flüssigkeit durchlässt. Cv misst die Durchflussrate von Wasser in Gallonen pro Minute durch ein Ventil bei einem Druckabfall von 1 psi. Ein Ventil mit dem richtigen Cv verhindert Engpässe oder übermäßige Energieverluste.

• Die Anpassung der Ventilgröße an den Rohrleitungsdurchmesser gewährleistet einen reibungslosen Durchfluss. Ein zu kleines Ventil schränkt den Durchfluss ein, erhöht den Druckabfall und kann die Pumpen überlasten.

• Übergroße Ventile können Energie verschwenden, Turbulenzen erzeugen oder mehr kosten als nötig.

• Correct Cv optimiert die Systemleistung, reduziert den Wartungsaufwand und verhindert unnötige Betriebskosten.

Beispielsweise benötigt eine 2-Zoll-Rohrleitung, die Wasser bei mittlerem Druck transportiert, möglicherweise ein 2-Zoll-Ventil mit vollem Durchgang und einem Cv, der für den erwarteten Durchfluss ausgelegt ist. Wenn Sie ein kleineres Ventil wählen, können die Druckverluste ansteigen und die nachgeschalteten Geräte leiden. Umgekehrt kann die Verwendung eines überdimensionierten Ventils die Anschaffungskosten erhöhen und die Regelgenauigkeit bei Drosselanwendungen leicht verringern.

Tipp: Konsultieren Sie bei der Angabe des Cv immer Flussdiagramme oder Ventilgrößenrechner. Ziehen Sie bei komplexen Systemen einen Ventilspezialisten hinzu, um eine genaue Dimensionierung sicherzustellen.

4. Welche Portkonfiguration ist geeignet?

Die Anschlusskonfiguration bestimmt, wie Flüssigkeit durch das Ventil fließt und wie viel Druckabfall auftritt. Die Wahl des falschen Anschlusses kann die Effizienz verringern, den Energieverbrauch erhöhen oder die Steuerungsmöglichkeiten einschränken.

• Ventile mit vollem Durchgang: Der Bohrungsdurchmesser passt zum Rohr und ermöglicht maximalen Durchfluss bei minimalem Druckabfall. Ideal für Systeme, bei denen ein uneingeschränkter Durchfluss entscheidend ist.

• Ventile mit reduziertem Anschluss: Kleinere Bohrung als das Rohr, wodurch Kosten und Gewicht gesenkt werden. Der Durchfluss ist leicht eingeschränkt, was in Systemen, die nicht die volle Kapazität erfordern, akzeptabel ist.

• V-Port-Ventile: Die Kugel hat eine V-förmige Öffnung für eine präzise Durchflusskontrolle. Ideal zur Drosselung oder für Anwendungen, die variable Durchflussraten ohne Kavitation erfordern.

Überlegungen zur Auswahl:

• Vollständiger Hafen → Pipelines mit häufigem Pumpen, minimaler Energieverlust erforderlich.

• Reduzierter Anschluss → kostenempfindliche Installationen mit mäßigem Durchfluss.

• V-Anschluss → Chemikaliendosierung, Dampfverteilung oder Schlammhandhabung, wenn eine Feinsteuerung erforderlich ist.





5. Welche Art der Betätigung ist erforderlich?

Die Art und Weise, wie Sie das Ventil betätigen, wirkt sich auf Effizienz, Geschwindigkeit und Sicherheit aus. Die Betätigungsart bestimmt, wie schnell das Ventil öffnet oder schließt und ob eine ferngesteuerte oder automatisierte Steuerung möglich ist.

• Handhebel: Einfach, kostengünstig, für den gelegentlichen Einsatz geeignet. Erfordert direkten Zugriff.

• Pneumatisch: Verwendet Druckluft; schneller Betrieb und ideal für Hochtaktsysteme. Zuverlässig auch unter rauen Bedingungen.

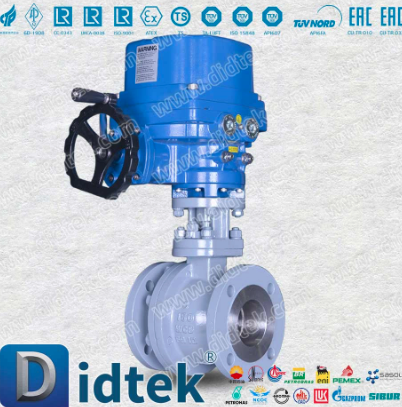

• Elektrisch: Ermöglicht eine ferngesteuerte oder programmierbare Steuerung. Am besten für automatisierte Prozesse geeignet, verbraucht aber mehr Energie und erfordert Verkabelung.

• Hydraulisch: Bietet starke Kraft und präzise Positionierung. Geeignet für große Ventile oder Hochdruckleitungen.

Zu berücksichtigende Faktoren:

• Betriebshäufigkeit → häufiges Radfahren begünstigt pneumatisch oder elektrisch.

• Zugänglichkeit → Entlegene Standorte benötigen möglicherweise eine automatisierte Betätigung.

• Umgebung → Gefahrenzonen können explosionsgeschützte oder eigensichere Aktoren erfordern.

6. Welche Ventilkörperkonstruktion und -konstruktion ist am besten?

Das Karosseriedesign wirkt sich auf Installation, Wartung und Haltbarkeit aus. Bei jedem Design müssen Kompromisse zwischen Kosten, Wartungsfreundlichkeit und Anwendungseignung eingegangen werden.

• Einteilig: Kompakt, kostengünstig, ideal für kleine Leitungen. Die Wartung erfordert eine vollständige Entfernung.

• Zweiteilig: Einfachere Installation in engen Räumen. Für kleinere Reparaturen kann eine Hälfte zerlegt werden.

• Dreiteilig: Ermöglicht Wartung oder Sitzaustausch ohne Ausbau des gesamten Ventils. Hervorragend geeignet für Systeme mit hohem Wartungsaufwand.

• Top-Einstieg: Große Ventile profitieren von der Inline-Wartung. Reduziert Ausfallzeiten, die in Chemiefabriken oder Raffinerien häufig vorkommen.

• Geschweißter Körper: Dauerhafte, auslaufsichere Konstruktion für Hochdruck- oder korrosive Flüssigkeiten. Kann nicht zerlegt werden; Die Installation muss präzise sein.

7. Welche Sitz- und Dichtungsmaterialien sind geeignet?

Die Sitz- und Dichtungsmaterialien wirken sich direkt auf die Zuverlässigkeit des Ventils, die Leckageverhinderung und die chemische Verträglichkeit aus. Die Wahl des falschen Materials kann zu häufiger Wartung, Undichtigkeiten oder vorzeitigem Ausfall führen.

• PTFE (Teflon): Hervorragende chemische Beständigkeit. Funktioniert bei gemäßigten Temperaturen. Ideal für Säuren, Basen und allgemeine Chemikalien.

• PEEK: Bewältigt höhere Temperaturen und bietet eine gute chemische Beständigkeit. Geeignet für anspruchsvolle Prozesse wie Dampf oder heißes Öl.

• Metall-auf-Metall: Ausgelegt für extreme Drücke oder Temperaturen. Keine Weichdichtung; Ideal für Anwendungen mit hoher Beanspruchung, bei denen sich weiche Dichtungen verschlechtern würden.

• Gummi (EPDM, NBR, Viton): Flexibel, dichtet gut bei niedrigen Temperaturen ab. Gut für Wasser, milde Chemikalien oder Niederdrucksysteme.

Überlegungen bei der Auswahl:

• Passen Sie das Material an das Prozessmedium und seine chemischen Eigenschaften an.

• Bewerten Sie die Verschleißfestigkeit für abrasive Flüssigkeiten oder Schlämme.

• Überprüfen Sie den Temperaturbereich: Einige Materialien schrumpfen oder dehnen sich unter Hitze aus, was die Dichtigkeit beeinträchtigt.

• Berücksichtigen Sie die Wartungshäufigkeit: Weiche Dichtungen wie PTFE müssen möglicherweise früher ausgetauscht werden als Metall-auf-Metall-Sitze.

8. Welche Umweltfaktoren beeinflussen die Ventilauswahl?

Die äußere Umgebung beeinflusst den Ventilkörper, die Wahl des Stellantriebs und die Schutzbeschichtungen. Wenn Sie dies vernachlässigen, kann dies die Lebensdauer des Ventils und die Systemzuverlässigkeit beeinträchtigen.

• Außeninstallationen → korrosionsbeständige Beschichtungen, Edelstahlgehäuse, wetterfeste oder versiegelte Antriebe.

• Gefährliche oder explosionsgefährdete Bereiche → Verwenden Sie explosionsgeschützte oder eigensichere Antriebe, um eine Entzündung zu verhindern.

• Hohe Vibration oder mechanische Beanspruchung → sichere Lagerung, Dämpfer, verstärkte Körper.

• Extreme Temperaturen → Wärmedämmung, Hitzeschilde oder temperaturbeständige Materialien.

Zusätzliche Tipps:

• Kombinieren Sie bei der Auswahl der Materialien interne Medien und externe Umgebung.

• Stellen Sie sicher, dass die Stellantriebe mit den Bedingungen kompatibel sind: Beispielsweise sind pneumatische Stellantriebe an manchen Außenstandorten staubbeständiger als elektrische.

• In korrosiven Atmosphären sollten Beschichtungs- oder Legierungsverbesserungen in Betracht gezogen werden.

Tipp: Regelmäßige Inspektionen in rauen Umgebungen verlängern die Lebensdauer des Ventils und verhindern ungeplante Ausfallzeiten.

9. Welche Zertifizierungen und Compliance-Standards sind erforderlich?

Zertifizierungen bestätigen Qualität, Sicherheit und Branchenkonformität. Die Wahl von Ventilen ohne die entsprechenden Zertifizierungen kann zu rechtlichen, betrieblichen oder sicherheitstechnischen Problemen führen.

• ANSI/ASME → Bestätigt die Druck- und Temperaturbeständigkeit von Flanschen und Ventilkörpern.

• NACE → Gewährleistet Beständigkeit gegen Sauergas oder Korrosion in der Chemie-/Öl- und Gasindustrie.

• NSF/FDA → Erforderlich für Lebensmittel-, Getränke- und Pharmaanwendungen. Garantiert hygienisches Design und Materialsicherheit.

• ISO → Bestätigt globale Herstellungsstandards und Qualitätsmanagementsysteme.



FAQ

F1: Warum ist die Medienkompatibilität bei der Auswahl eines Industriekugelhahns wichtig?

A: Die Medienkompatibilität ist von entscheidender Bedeutung, da die Art der Flüssigkeit oder des Gases die besten Ventilkörper- und Dichtungsmaterialien bestimmt und die Verwendung des falschen Materials zu Undichtigkeiten, Korrosion oder vorzeitigem Ausfall führen kann. Korrosive Chemikalien erfordern Edelstahl oder Speziallegierungen, Wasser und Dampf funktionieren gut mit Messing oder Bronze und Erdgas benötigt normalerweise Kohlenstoffstahl. Bei abrasiven oder schlammigen Flüssigkeiten sind möglicherweise gehärtete oder ausgekleidete Ventile erforderlich, um die Leistung aufrechtzuerhalten.

F2: Wie bestimme ich die erforderlichen Druck- und Temperaturwerte?

A: Sie sollten den Druck-Temperatur-Wert des Ventils überprüfen, der sichere Betriebsgrenzen definiert. Es ist wichtig, normale Betriebsschwankungen und Druckspitzen zu berücksichtigen. Hochdrucksysteme benötigen häufig Ventile aus geschmiedetem Stahl oder verstärkten Ventilen, während extreme Temperaturen spezielle Sitzmaterialien wie PEEK oder Metall-auf-Metall-Konstruktionen erfordern, um Lecks und Verformungen zu verhindern.

F3: Welche Ventilgröße und welchen Durchflusskoeffizienten (Cv) sollte ich wählen?

A: Die Ventilgröße und der Durchflusskoeffizient oder Cv bestimmen, wie effizient Flüssigkeit durch das Ventil fließt. Die Anpassung der Ventilgröße an die Rohrleitung gewährleistet einen reibungslosen Durchfluss, verhindert Druckabfälle und vermeidet eine Belastung der Pumpen. Übergroße Ventile können zu höheren Kosten und Turbulenzen führen, während zu kleine Ventile den Durchfluss einschränken können. Correct Cv optimiert die Systemleistung und reduziert den Wartungsbedarf.

F4: Wie wähle ich die richtige Portkonfiguration aus?

A: Die Anschlusskonfiguration beeinflusst Durchfluss und Druckabfall. Ventile mit vollem Anschluss ermöglichen maximalen Durchfluss bei minimaler Einschränkung, Ventile mit reduziertem Anschluss senken die Kosten und schränken den Durchfluss leicht ein, und Ventile mit V-Anschluss sorgen für eine präzise Drosselsteuerung. Die Wahl hängt von der Durchflussrate, der Systemeffizienz und den Steuerungsanforderungen ab.

Abschluss

Die Auswahl des richtigen Kugelhahns kann einen spürbaren Unterschied in der Systemeffizienz, Sicherheit und Langzeitleistung bewirken. Von der Kenntnis Ihrer Medien und Betriebsbedingungen bis hin zur Auswahl der richtigen Betätigung und Materialien – jede Entscheidung wirkt sich auf Zuverlässigkeit und Wartungsanforderungen aus. Lassen Sie nicht zu, dass kleine Fehler zu kostspieligen Ausfallzeiten oder einer verringerten Durchflussleistung führen.

Bei Didtek Valve Group Co., Ltd .bieten wir eine breite Palette von Industriekugelhähnen an, die für verschiedene Anwendungen in der Chemie-, Wasseraufbereitungs-, Lebensmittel- und Getränkeindustrie sowie der Öl- und Gasindustrie konzipiert sind. Entdecken Sie unsere Lösungen und stellen Sie sicher, dass Ihr System mit Ventilen, die genau auf Ihre Anforderungen zugeschnitten sind, reibungslos läuft.
