Wussten Sie, dass ein Rückfluss eine robuste Rohrleitung innerhalb von Sekunden zerstören kann? Industrieanlagen, die unter extremem Druck betrieben werden, benötigen narrensichere mechanische Sicherheitsvorrichtungen, um Katastrophen zu verhindern. Als Ingenieur für Flüssigkeitssteuerung habe ich aus erster Hand gesehen, wie wichtige rotierende Geräte zerstört werden, wenn es nicht gelingt, hydraulische Stöße abzumildern. In diesem Leitfaden erfahren Sie genau, wie eine technische Rückflussverhinderung Ihre Infrastruktur schützt, heftige Druckstöße abmildert und die langfristige Betriebsintegrität gewährleistet.
Wichtige Erkenntnisse
- Richtungssicherheit: Diese Ventile sind so konstruiert, dass sie den Flüssigkeitsfluss in eine einzige Richtung ermöglichen. Sie verhindern automatisch einen Rückfluss und absorbieren die zerstörerischen kinetischen Kräfte von Wasserschlägen.
- Anwendungsspezifisches Engineering: Unterschiedliche anspruchsvolle Betriebsumgebungen erfordern hochspezifische Designs. Beispielsweise erfordert eine Gasleitung präzise Öffnungsdrücke, um mechanisches Rattern zu verhindern, während eine Kesselzuleitung extreme Temperaturgradienten ohne Verformung aushalten muss.
- Fortschrittliche Metallurgie: Der Umgang mit flüchtigen und giftigen Medien erfordert Null-Leckage-Toleranzen sowie hochwertige, korrosionsbeständige Legierungen, um strenge Umweltvorschriften zu erfüllen.
- Strenge Tests: Fertigungsinspektionen, einschließlich hydrostatischer und pneumatischer Tests gemäß den Standards API 598 und ASME B16.34, bleiben für die Betriebssicherheit unerlässlich.
- Systematische Auswahl: Die Auswahl des optimalen Ventils erfordert eine detaillierte Analyse des Medienzustands, des Betriebsdrucks, der Temperaturbereiche und der Strömungsgeschwindigkeit.
Industrielle Rückschlagventile verstehen: Die Grundlagen der Flüssigkeitskontrolle
Was ist ein industrielles Rückschlagventil?
Grundsätzlich funktioniert ein industrielles Rückschlagventil als selbstbetätigter Richtungssteuermechanismus. Es wurde sorgfältig entwickelt, um einen unidirektionalen Flüssigkeitsfluss innerhalb eines komplexen Rohrleitungsnetzes aufrechtzuerhalten. Im Gegensatz zu Schiebern oder Kugelventilen, die auf einer externen Betätigung über Handräder, Pneumatikzylinder oder Elektromotoren basieren, basieren diese Geräte ausschließlich auf dem dynamischen Fluss der Prozessmedien. Wenn der stromaufwärtige Flüssigkeitsdruck den vorgesehenen Öffnungsdruck übersteigt, hebt sich das innere Verschlusselement, beispielsweise eine Scheibe, ein Kolben oder eine Platte, auf.
Wenn umgekehrt die Strömungsgeschwindigkeit sinkt oder sich umkehrt, drückt der Gegendruck in Kombination mit mechanischen Federn das Verschlusselement fest gegen den Sitz. Dadurch wird die Rohrleitung sofort abgedichtet. Die Hauptfunktion dieser strömungsempfindlichen Geräte ist die absolute Rückflussverhinderung. Diese Fähigkeit ist unverzichtbar, um gefährliche Kreuzkontaminationen zwischen verschiedenen Prozesslinien zu vermeiden, den Systemdruck bei routinemäßigen Pumpenabschaltungen aufrechtzuerhalten und bestimmte Druckzonen innerhalb einer Anlage zu isolieren.
Wie sie Pumpen schützen und die Betriebssicherheit erhöhen
Der Pumpenschutz bleibt eine der wichtigsten betrieblichen Anforderungen im Flüssigkeitsmanagement. Stellen Sie sich eine Kesselspeisepumpe mit 5.000 GPM vor, die während einer Mitternachtsschicht offline geht. Wenn die stromabwärts gelegene Flüssigkeit nach hinten strömen kann, kann die enorme kinetische Energie das Pumpenlaufrad dazu zwingen, sich rückwärts zu drehen. Dies führt unweigerlich zu einem katastrophalen Ausfall der Gleitringdichtung, einer Durchbiegung der Welle und zerstörten Motoren.
Darüber hinaus löst eine schnelle Strömungsumkehr häufig ein heftiges hydraulisches Schockphänomen aus, das als Wasserschlag – oder Gasschlag in kompressiblen Flüssigkeitsnetzwerken – bekannt ist. Dies geschieht, wenn eine Flüssigkeit in Bewegung gezwungen wird, abrupt anzuhalten oder ihre Richtung zu ändern. Es erzeugt eine Hochdruckstoßwelle, die heftig durch die Rohrleitungen widerhallt. Diese Stoßwellen besitzen genug Kraft, um Stahlrohre zu zerreißen, schwere Stützen zu lösen und empfindliche Instrumente zu zerstören. Durch das Zuschnappen genau im Bruchteil einer Sekunde, in dem der Vorwärtsfluss aufhört, absorbieren und mildern richtig ausgewählte Ventile diese Stoßwellen, wodurch ungeplante Ausfallzeiten drastisch reduziert werden.
Wichtige Arten industrieller Rückschlagventile für den harten Einsatz
Die Auswahl der geeigneten Geometrie ist für die Gesamtsystemeffizienz von grundlegender Bedeutung. Da unterschiedliche Innenkonstruktionen unterschiedliche Durchflusskoeffizienten, Druckabfälle und Schließgeschwindigkeiten bieten, müssen Ingenieure den Ventiltyp an die spezifische Fluiddynamik der Rohrleitung anpassen.

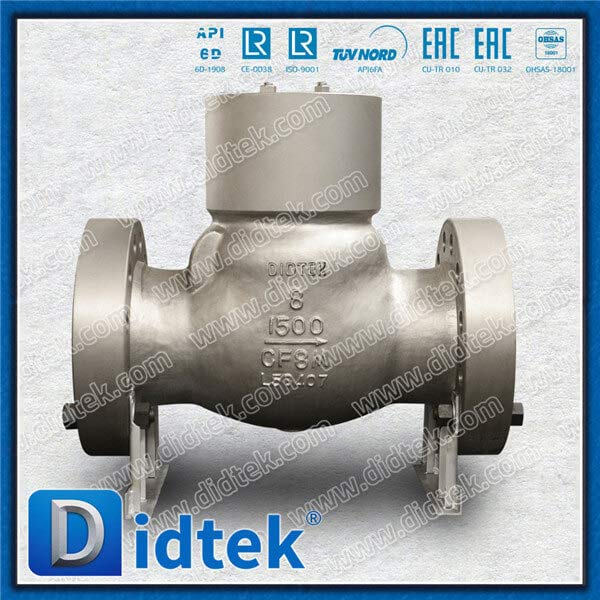

Rückschlagventile aus Stahlguss
Das Swing-Design verfügt über eine Scharnierscheibe, die parallel zum Flüssigkeitsstrom aufschwingt und an einem bearbeiteten Sitz anliegt, wenn der Fluss aufhört. Diese traditionelle Architektur bietet einen nahezu ungehinderten Strömungsweg und eignet sich daher hervorragend für Anwendungen, die einen minimalen Druckabfall und einen Durchfluss mit vollem Anschluss erfordern. Dieses Design wird häufig bei Pipelines für schweres Flüssigöl verwendet. Aufgrund ihrer robusten Konstruktion spezifizieren Ingenieure oft eine Rückschlagklappe aus Gussstahl für Anwendungen mit mittlerer Geschwindigkeit in Raffinerien und kommunalen Wasseraufbereitungsanlagen, wo eine hohe Lebensdauer eine tägliche Anforderung ist.
Hubrückschlagventile und Kolbenrückschlagventile
Hub- und Kolbenkonstruktionen basieren auf einem linearen Bewegungsprinzip und basieren auf einem Flüssigkeitsstrom, um einen geführten Kolben vertikal aus seinem Sitz zu drücken. Wenn der Durchfluss nachlässt, treiben die Schwerkraft und eine innere Feder den Kolben zurück nach unten, um eine Abdichtung zu erzeugen. Da der interne Strömungsweg das Fluid zu einer gewundenen 90-Grad-Kurve zwingt, führen diese Komponenten zwangsläufig zu einem höheren Druckabfall. Dennoch bleiben sie in Umgebungen mit hohem Druck und hoher Geschwindigkeit außergewöhnlich stabil. Dies macht sie ideal für Dampfleitungen mit hohem Betriebsdruck, bei denen die Scheibenstabilität zur Vermeidung von Vibrationen von größter Bedeutung ist.
Doppelplatten-Rückschlagventile
Bei den Doppelplattenvarianten werden zwei federbelastete, halbkreisförmige Platten verwendet, die an einem zentralen Stift befestigt sind. Dieses stromlinienförmige Design ist deutlich leichter und viel kompakter als herkömmliche Flansch-Schwenkventile. Der federunterstützte Verschluss sorgt dafür, dass sich die Platten im Bruchteil einer Sekunde schließen, bevor der Vorwärtsfluss vollständig stoppt. Daher stellen sie eine der wirksamsten Lösungen zur Verhinderung von Wasserschlägen dar. Für Beschaffungsteams, die die räumliche Grundfläche optimieren und das Strukturgewicht reduzieren möchten, ohne die Sicherheit zu beeinträchtigen, sind Doppelplattenkonstruktionen häufig die bevorzugte Lösung für Offshore-Plattformen und verstopfte Rohrleitungsgalerien.
Öl- und Gasindustrie: Die entscheidende Rolle eines Rückschlagventils für Gasleitungen
Bewältigung extremer Anforderungen in der Öl- und Gasbranche
Die Upstream- und Midstream-Sektoren arbeiten unter einigen der unerbittlichsten physikalischen Bedingungen auf dem Planeten. Pipelines transportieren flüchtige mehrphasige Flüssigkeiten, die häufig abrasive Partikel, unter hohem Druck stehendes Erdgas und korrosive Verbindungen wie Schwefelwasserstoff enthalten. Aufgrund strenger Umweltauflagen und Null-Abfackelungs-Vorschriften verlagert sich die Branche rasch von Standardhardware. Betreiber investieren zunehmend in eine strenge Serviceflusskontrolle, die nachweisbare, langfristige Zuverlässigkeit bietet. In diesen rauen Umgebungen gehen Geräteausfälle über die Standardwartung hinaus; Es stellt eine schwere Gefahr für die Umwelt und eine unmittelbare Gefahr für die Sicherheit des Personals dar.
Dimensionierung und Auswahl eines Gasleitungs-Rückschlagventils
Der Umgang mit gasförmigen Medien stellt im Vergleich zu inkompressiblen Flüssigkeiten besondere physikalische Herausforderungen dar. Gase sind stark komprimierbar und weisen deutlich geringere Massendichten auf. Daher üben sie weitaus weniger kinetische Kraft aus, um eine schwere innere Bandscheibe vollständig offen zu halten. Wenn ein Gasleitungs-Rückschlagventil nicht richtig dimensioniert ist – insbesondere, wenn es für die gegebene Durchflussrate überdimensioniert ist – kann die niedrige Geschwindigkeit die Scheibe nicht aerodynamisch stabil halten.
Diese Instabilität führt zu Rattern, einem äußerst zerstörerischen Zyklus, bei dem die Scheibe schnell auf- und zuschlägt und gegen den Metallsitz schlägt. Wenn das Rattern nicht kontrolliert wird, führt es zu vorzeitigem Verschleiß, Sitzverschlechterung und schließlich innerhalb weniger Tage zu einem mechanischen Ausfall. Um dies proaktiv zu verhindern, erfordern Gasanwendungen präzise kalibrierte Federn, niedrigere Öffnungsdrücke und spezielle Metall-auf-Metall-Sitze, die so konstruiert sind, dass sie hochfrequenten Stößen standhalten. Darüber hinaus müssen alle in diesen kritischen Rohrleitungen eingesetzten Komponenten strikt den Standards API 6D und API 594 entsprechen, um sicherzustellen, dass sie dem maximal zulässigen Betriebsdruck standhalten und gleichzeitig eine undurchdringliche Absperrung bieten.
Dampf- und Stromerzeugung: Spezifizierung Ihres Kesselrückschlagventils und Dampfrückschlagventils
Die Gefahren des Dampfrückflusses
Bei der Stromerzeugung und in der Schwerindustrieheizung ist Dampf ein hochenergetisches und potenziell gefährliches Medium. Im Gegensatz zu stabilen Flüssigkeiten unterliegt Dampf aufgrund geringfügiger Druck- und Temperaturschwankungen schnellen, unvorhersehbaren Phasenänderungen, Flashing und Kavitation. Wenn in einer Frischdampfleitung eine Rückströmung auftritt, löst dies häufig einen durch Kondensat verursachten Wasserschlag aus. Dieser heftig explosive hydraulische Stoß kann dicke Stahlrohre zerreißen, Rohrhalterungen zertrümmern und nachgeschaltete Turbinen schwer beschädigen. Um diese katastrophalen Risiken zu mindern, müssen Anlagen hochentwickelte Richtungsströmungskontrollen implementieren, die in der Lage sind, sofort auf plötzliche Druckumkehrungen zu reagieren.
Anforderungen an das Rückschlagventil des Kessels
Das Speisewassersystem fungiert als absolute Lebensader jedes industriellen Kesselbetriebs. Ein Kesselrückschlagventil wird typischerweise in der Hauptspeisewasserleitung des Kessels direkt zwischen der Hochdruckspeisepumpe und der Kesseltrommel installiert. Seine Hauptfunktion besteht darin, das Eindringen von Hochdruckwasser in den Kessel zu ermöglichen und gleichzeitig aggressiv zu verhindern, dass überhitzter Dampf mit noch höherem Druck in das Wasserversorgungssystem zurückströmt, wenn die Pumpe unerwartet abschaltet.
Da Kesselspeisewasser häufig mit aggressiven Sauerstofffängern behandelt wird und bei erhöhten Temperaturen betrieben wird, muss diese spezielle Komponente eine außergewöhnliche Beständigkeit sowohl gegen schnelle Thermoschocks als auch gegen chemische Korrosion bieten. Ein Ausfall legt hier nicht nur den thermodynamischen Kreislauf der gesamten Anlage lahm, sondern stellt aufgrund der Möglichkeit eines Hochdruckdampfrückstoßes auch ein tödliches Sicherheitsrisiko für das Anlagenpersonal dar.
Materialien und Design von Dampfrückschlagventilen
Standardmäßige Messing- oder handelsübliche Gusseisenmaterialien sind für den Hochdruckdampfbetrieb völlig unzureichend. Stattdessen muss ein spezielles Dampfrückschlagventil aus fortschrittlichen Legierungen geschmiedet oder gegossen werden, die in der Lage sind, die strukturelle Zugfestigkeit während extremer thermischer Ausdehnungs- und Kontraktionszyklen aufrechtzuerhalten.
Für standardmäßige Sattdampfanwendungen dienen geschmiedeter Kohlenstoffstahl wie ASTM A105 oder hochwertiger Gussstahl wie WCB als Industriestandard. Für Anwendungen mit überhitztem Dampf, die in der modernen Stromerzeugung üblich sind, müssen Ingenieure jedoch auf legierte Stähle mit 1,25 Prozent Chrom und 0,5 Prozent Molybdän umsteigen. Diese speziellen Materialien widerstehen Kriechverformung und Graphitisierung bei Temperaturen über 750 Grad Fahrenheit. Darüber hinaus wird die Innenverkleidung häufig mit Legierungen auf Kobaltbasis beschichtet, um Drahtziehen und Erosion durch Hochgeschwindigkeitsdampf und schwebende mikroskopisch kleine Partikel zu verhindern.
Chemie und Petrochemie: Zuverlässige Durchflussverhinderung
Umgang mit korrosiven und giftigen Medien
In der chemischen und petrochemischen Verarbeitungsbranche werden Flüssigkeiten verarbeitet, die stark säurehaltig, stark ätzend oder tödlich giftig sind. In diesen stark regulierten Umgebungen besteht das operative Mandat in absoluter Eindämmung. Eine geringfügige diffuse Emission, die in einer städtischen Versorgungsleitung toleriert werden könnte, kann zu einer Belastung des Personals mit giftigen Stoffen, explosiven atmosphärischen Bedingungen oder einer schweren Umweltverschmutzung in einer Chemiefabrik führen. Daher ist die präzisionsgefertigte Durchflussverhinderung ein Grundpfeiler der Anlagensicherheitsprotokolle.
Materialauswahl für den Chemieservice
Standardmetallurgie zersetzt sich schnell, wenn sie aggressiven Medien wie konzentrierter Schwefelsäure, feuchtem Chlorgas oder Natriumhydroxid ausgesetzt wird. Daher erfordert die Spezifikation eines chemischen Rückschlagventils ein sorgfältiges Verständnis der Flüssigkeitsverträglichkeit. Austenitische rostfreie Stähle, insbesondere Edelstahl 316, dienen aufgrund ihres schützenden Molybdängehalts, der wirksam gegen lokale Lochfraßbildung wirkt, als zuverlässige Basis.
Bei höheren Chloridkonzentrationen oder extremen pH-Werten müssen Ingenieure auf Duplex- oder Super-Duplex-Edelstähle umsteigen. Diese bieten eine hohe Zugfestigkeit und eine außergewöhnliche Beständigkeit gegen Spannungsrisskorrosion. In den stärksten oxidativen Umgebungen werden exotische Legierungen auf Nickelbasis erforderlich. Alternativ werden häufig Polytetrafluorethylen-Auskleidungen verwendet, um eine chemisch inerte, nicht reaktive Barriere zwischen den flüchtigen Medien und dem Metallkörper bereitzustellen.
Die einzigartigen Herausforderungen eines Wasserstoff-Rückschlagventils
Mit der rasanten Expansion der globalen grünen Wasserstoffwirtschaft steigt die Nachfrage nach einer speziellen Wasserstoffflusssteuerung. Branchenberichte weisen darauf hin, dass handelsübliche Geräte in diesen fortschrittlichen Anlagen rasch zugunsten von wasserstoffspezifischen Designs mit extrem niedrigen Emissionen verdrängt werden. Wasserstoff stellt eine der schwierigsten Herausforderungen bei der Flüssigkeitskontrolle in der modernen Industrie dar. Als kleinstes Molekül im Universum entweicht es leicht durch mikroskopische Porositäten in Standard-Metallgussteilen und herkömmlichen Dichtungsmaterialien.
Darüber hinaus können unter hohem Druck stehende Wasserstoffatome direkt in die Kristallstruktur bestimmter Kohlenstoffstähle diffundieren. Dies führt zu einem gefährlichen Phänomen, das als Wasserstoffversprödung bekannt ist und zu plötzlichen, unvorhersehbaren mechanischen Brüchen führt. Ein spezielles Wasserstoff-Rückschlagventil muss genau diese molekularen Herausforderungen bewältigen. Hersteller verwenden hochdichte geschmiedete Materialien statt poröser Gussteile. Die Sitzmechanismen verfügen über extrem dichte Metall-auf-Metall-Dichtungen, die häufig auf Hochglanz geläppt werden, um strenge Standards für diffuse Emissionen wie API 624 oder ISO 15848-1 zu erfüllen. Vor dem Einsatz dieser Einheiten ist außerdem eine strenge Helium-Leckprüfung obligatorisch, da Helium dem Ausweichverhalten von Wasserstoff sehr ähnlich ist.
Qualitätskontrolle: Inspektion und Prüfung in Fertigungsumgebungen
Warum die Ventilinspektion für die Sicherheit unter dem Strich wichtig ist
In anspruchsvollen Dienstleistungsbranchen sind Beschaffungsentscheidungen, die ausschließlich auf Anfangsinvestitionen basieren, grundsätzlich fehlerhaft. Zu den tatsächlichen Kosten eines Ventils gehört seine Zuverlässigkeit über Jahrzehnte im Dauerbetrieb. Ein einzelnes internes Leck oder ein Strukturversagen kann eine Notabschaltung der Anlage auslösen. Dies verursacht Produktionsausfälle in Höhe von Hunderttausenden US-Dollar pro Tag, ganz zu schweigen von der Möglichkeit katastrophaler Sicherheitsvorfälle. Daher ist eine strenge, empirische Qualitätskontrolle auf der Fertigungsebene der wichtigste Schutz für die Sicherheit im Endergebnis.
Standardtestverfahren API 598 und ASME B16.34
Renommierte Hersteller unterziehen jedes einzelne Gerät einer Reihe umfassender zerstörungsfreier Bewertungen und Drucktests, bevor es das Werk verlässt. Die allgemein anerkannten Goldstandards für Tests sind API 598 und ASME B16.34.
- Hydrostatischer Schalentest: Der Körper wird mit Wasser gefüllt und mit dem 1,5-fachen seines maximalen Kaltarbeitsdrucks unter Druck gesetzt. Dieser kritische Test überprüft die strukturelle Integrität des Guss- oder Schmiedeteils und stellt sicher, dass die Druckgrenze extremen Systemstößen standhalten kann, ohne nachzugeben.
- Hochdruck-Sitzprüfung: Auf die stromabwärtige Seite des geschlossenen Ventils wird ein Druck mit dem 1,1-fachen des maximalen Nenndrucks ausgeübt. Prüfer überwachen die Sitzfläche sorgfältig, um sicherzustellen, dass das Verschlusselement dicht gegen starken Rückfluss abdichtet, ohne dass es zu strukturellen Verformungen kommt.
- Pneumatische Niederdruckprüfung: Luft wird mit niedrigem Druck im Bereich von 60 bis 100 psi eingeleitet. Dieser Test ist von entscheidender Bedeutung für die Erkennung mikroskopischer Sitzlecks, die bei Wassertests mit höherem Druck aufgrund der Oberflächenspannung der Flüssigkeit vorübergehend verdeckt werden könnten.
Die Bedeutung von Branchenzertifizierungen
Industrielle Einkäufer müssen objektive Qualitätsnachweise fordern und dürfen sich nicht auf Marketingaussagen verlassen. Die Beschaffung sollte strikt auf Hersteller beschränkt sein, die über umfassende, geprüfte Qualitätsmanagementsysteme verfügen. Die Sicherstellung überprüfbarer Branchenzertifizierungen – wie ISO 9001, der europäischen Druckgeräterichtlinie und spezifischer API-Monogramme – liefert empirische Beweise dafür, dass die Metallurgie-, Präzisionsbearbeitungs- und Prüfprotokolle des Herstellers durchgängig strenge internationale Sicherheitsstandards erfüllen.
Einkaufsratgeber: So wählen Sie die richtigen industriellen Rückschlagventile aus
Der 4-stufige Auswahlprozess
Die Auswahl des optimalen Rückflussverhinderers erfordert einen methodischen, ingenieurorientierten Ansatz. Anlageningenieure verwenden häufig eine strukturierte Methode, um sicherzustellen, dass während der Spezifikationsphase keine kritische Prozessvariable übersehen wird:
- Größe und Durchflussrate: Die richtige Dimensionierung ist von größter Bedeutung. Die Innengeometrie muss auf die jeweilige Strömungsgeschwindigkeit abgestimmt sein, nicht nur auf den Rohrdurchmesser. Durch die Berechnung des genauen Öffnungsdrucks wird sichergestellt, dass die Scheibe während des normalen Betriebs vollständig geöffnet bleibt, wodurch Rattern und übermäßiger innerer Verschleiß vermieden werden.
- Temperatur und Druck: Identifizieren Sie die absoluten maximalen und minimalen Betriebsbedingungen. Dies bestimmt die erforderliche ASME-Druckklasse, die von Klasse 150 bis Klasse 2500 reicht, und stellt sicher, dass die Wandstärke des Gehäuses den mechanischen Belastungen sicher standhält.
- Anwendung und Medien: Der physikalische Zustand des Mediums, ob Gas, Flüssigkeit, Dampf oder Schleifmittelschlamm, bestimmt maßgeblich die Innengeometrie. Komprimierbare Gase erfordern ganz andere Sitzmechanismen und Dämpfungskonstruktionen als inkompressible Flüssigkeiten.
- Material: Geben Sie basierend auf der Korrosivität und Spitzentemperatur des Mediums die genauen Gehäuse- und Verkleidungsmaterialien an, um eine vorzeitige Verschlechterung zu verhindern. Die Nutzung der NACE-Konformität ist obligatorisch, wenn Sauergas vorhanden ist.
Partnerschaft mit einem bewährten Anbieter von Ventillösungen
Für anspruchsvolle Serviceanwendungen reicht der Kauf von der Stange selten aus. Direkt aus einem Katalog entnommene Komponenten fallen häufig vorzeitig aus, wenn sie der einzigartigen Fluiddynamik einer bestimmten Chemieanlage oder Raffinerie ausgesetzt sind. Beschaffungsmanager und Anlageningenieure müssen der Zusammenarbeit mit Herstellern Priorität einräumen, die solide technische Unterstützung und metallurgische Beratung bieten. Durch die Zusammenarbeit mit einem erfahrenen Anbieter von Ventillösungen können Teams Rohrleitungs- und Instrumentierungsdiagramme analysieren, präzise Fluiddynamiken berechnen und maßgeschneiderte Konfigurationen liefern, die eine langfristige Betriebsstabilität gewährleisten.
Abschluss
Geeignete industrielle Rückschlagventile sind die unbesungenen Helden der Pipeline-Sicherheit. Unabhängig davon, ob Sie ein robustes Dampfrückschlagventil installieren, um gefährliche thermische Rückströme zu verhindern, oder ein hochspezialisiertes Wasserstoffrückschlagventil zur Eindämmung flüchtiger Moleküle spezifizieren, ist die Auswahl des richtigen Richtungssteuergeräts für die Betriebseffizienz von entscheidender Bedeutung.
Schwere Serviceanwendungen lassen absolut keinen Raum für Qualitätseinbußen. Geben Sie strengen hydrostatischen Tests, präziser Durchflussbemessung und korrekter Materialauswahl immer Vorrang vor anfänglichen Kosteneinsparungen. Um sicherzustellen, dass Ihr nächstes Pipelineprojekt auch in den kommenden Jahrzehnten sicher und effizient läuft, überprüfen Sie die genaue Fluiddynamik Ihres Systems und wählen Sie noch heute die geeignete technische Lösung zum Schutz Ihrer kritischen Infrastruktur aus.
FAQ
Was ist der Unterschied zwischen einem Standard-Rückschlagventil und einem Industrie-Rückschlagventil?
Industrielle Rückschlagventile wurden speziell für raue Betriebsumgebungen entwickelt und zeichnen sich durch hohe ASME-Druckstufen, dicke Wandstärken und fortschrittliche metallurgische Konstruktionen aus. Im Gegensatz zu handelsüblichen Sanitärventilen werden sie strengen hydrostatischen und pneumatischen Tests nach API 598 unterzogen, um eine unnachgiebige Leistung unter extremer industrieller Belastung und hohen Temperaturen zu gewährleisten.
Kann ein Wasserrückschlagventil als Rückschlagventil für eine Gasleitung verwendet werden?
Nein, ein Wasserrückschlagventil ist für Gasanwendungen im Allgemeinen ungeeignet und unsicher. Komprimierbaren Gasen fehlt die Flüssigkeitsdichte, um Standard-Flüssigkeitsventilscheiben aerodynamisch stabil zu halten. Dies erfordert ein spezielles Gasleitungs-Rückschlagventil mit speziell kalibrierten Öffnungsdrücken und Anti-Ratter-Dämpfungsmechanismen, um einen schnellen mechanischen Ausfall zu verhindern.
Was führt zum Ausfall eines Dampfrückschlagventils?
Ein Dampfrückschlagventil fällt typischerweise aufgrund von kondensatbedingtem Wasserschlag, extremem Thermoschock oder falscher Durchflussdimensionierung aus. Wenn das Ventil für die Anwendung überdimensioniert ist, kann die Dampfgeschwindigkeit nicht genug Kraft erzeugen, um die Scheibe offen zu halten. Dies führt zu schnellem Rattern, das die inneren Sitzflächen und Scharnierstifte schnell zerstört.
Wo soll ein Kesselrückschlagventil installiert werden?
Ein Kesselrückschlagventil muss direkt an der Hauptspeisewasserleitung des Kessels installiert werden. Es wird typischerweise horizontal oder vertikal zwischen der Hochdruck-Speisewasserpumpe und der Kesseltrommel positioniert. Es wird häufig mit einem manuellen Absperrventil in Reihe geschaltet, um zu verhindern, dass Hochdruckdampf zurück in die Wasserversorgung gelangt.
Welche Materialien eignen sich am besten für ein chemisches Rückschlagventil?
Das optimale Material hängt vollständig von der spezifischen Korrosivität, Konzentration und Betriebstemperatur der Flüssigkeit ab. Zu den gängigen hochbeständigen Materialien gehören Edelstahl 316 für milde Säuren, Duplex- und Super-Duplex-Legierungen für Umgebungen mit hohem Chloridgehalt sowie fortschrittliche Polymerauskleidungen für extrem aggressive gemischte Chemikalien, die keinen Metallkontakt erfordern.
Warum ist für den H2-Betrieb ein spezielles Wasserstoff-Rückschlagventil erforderlich?
Wasserstoffmoleküle sind außergewöhnlich klein und können problemlos standardmäßige poröse Metallgussteile und herkömmliche Elastomerdichtungen durchdringen. Ein spezielles Wasserstoff-Rückschlagventil nutzt hochdichte Schmiedeteile und ultrageläppte Metall-auf-Metall-Sitze, um gefährliche diffuse Emissionen zu verhindern. Außerdem werden spezielle Legierungen verwendet, um die strukturellen Risiken einer Wasserstoffversprödung zu mindern.
Wie prüft man industrielle Rückschlagventile auf Dichtheit?
Namhafte Hersteller testen diese kritischen Ventile anhand strenger Protokolle wie API 598 und ASME B16.34. Dieser standardisierte Prozess umfasst hydrostatische Schalentests mit dem 1,5-fachen Auslegungsdruck, um die strukturelle Integrität zu überprüfen. Unmittelbar darauf folgen hydrostatische Hochdruck- und pneumatische Niederdruck-Sitztests, um die zulässigen Leckageraten präzise zu messen und zu überprüfen.
Müssen industrielle Rückschlagventile in einer bestimmten Richtung eingebaut werden?
Ja, es handelt sich ausschließlich um unidirektionale Sicherheitsvorrichtungen, die exakt entsprechend dem Durchflussrichtungspfeil dauerhaft am Ventilkörper angegossen oder angeschmiedet werden müssen. Darüber hinaus müssen Installationsingenieure überprüfen, ob die spezifische interne Feder- und Scheibenkonstruktion für horizontale, vertikal nach oben oder vertikal nach unten gerichtete Rohrleitungsausrichtungen zugelassen ist.
