Wussten Sie, dass ein einziger Rückfluss ein teures Rohrleitungssystem zerstören kann? Stellen Sie sich eine kommunale Hochdruckwasserleitung vor, deren Durchfluss aufgrund einer Pumpenstörung plötzlich umgekehrt wird. Ohne einen zuverlässigen Rückschlagmechanismus zerschmettert der resultierende hydraulische Schock die vorgelagerten Geräte in Sekundenschnelle. Eine schlechte Einrichtung oder routinemäßige Vernachlässigung führen häufig zu einem schnellen Komponentenverschleiß und einem vollständigen Systemzusammenbruch.
Unabhängig davon, ob Sie ein erfahrener Rohrleitungsingenieur, ein Außendienstmitarbeiter oder ein Facility Manager sind, ist die Beherrschung der Flüssigkeitskontrolle ein Muss. Dieser Leitfaden bietet einwandfreie Installationstechniken, praktische Wartungsstrategien und bewährte Taktiken, um den sicheren Betrieb Ihrer Infrastruktur über Jahrzehnte hinweg zu gewährleisten.
Wichtige Erkenntnisse
- Die Identifizierung des richtigen Strömungswegs und die Wahl der richtigen physischen Ausrichtung sind die absolut wichtigsten Schritte vor der Montage eines Rückschlagventils.
- Ein erfolgreicher Aufbau erfordert eine gründliche Vorinspektion, eine gründliche Spülung der Rohrleitung und die strikte Einhaltung der mechanischen Drehmomentrichtlinien, um die strukturelle Integrität zu gewährleisten.
- Zu den Hauptursachen für vorzeitige Ausfälle zählen schwere Wasserschläge, falsche CV-Dimensionierung, Schmutzansammlungen und die Installation des Geräts in der falschen Ebene.
- Eine routinemäßige Wartung, die regelmäßige Reinigung, gezielte Schmierung und interne visuelle Beurteilungen umfasst, verlängert die Lebensdauer Ihres Rohrleitungsnetzes exponentiell.
- Durch den Einsatz spezieller Konstruktionen, die mit externen Gegengewichten ausgestattet sind, wird das kinetische Zuschlagen drastisch reduziert und mechanische Ermüdung verhindert.
Die sich entwickelnde Landschaft der industriellen Flüssigkeitskontrolle
Der Industriearmaturensektor erlebt einen massiven Wandel hin zu prädiktiven Analysen und fortschrittlicher mechanischer Schadensbegrenzung. Strengere Umweltvorschriften und die exorbitanten Kosten, die mit ungeplanten Ausfallzeiten einhergehen, treiben diesen Wandel voran. Zukunftsorientierte Anlagenmanager geben sich nicht mehr mit einfachen schwerkraftbetriebenen Modellen zufrieden. Es besteht ein steigender Bedarf an technischen Lösungen, die kinetische Energie aktiv absorbieren. Die Integration akustischer Sensoren zur frühzeitigen Erkennung von Mikrolecks, bevor diese eskalieren, entwickelt sich schnell zu einer standardmäßigen technischen Praxis in kritischen Infrastrukturen.
Vor der Installation: Mechanik und Strömungsdynamik verstehen
Vor Beginn der körperlichen Arbeit muss das Wartungspersonal grundlegende Kenntnisse der Strömungsmechanik beherrschen. Diese Komponenten arbeiten automatisch auf der Grundlage von Systemdruckdifferenzen. Ihre anfängliche Einrichtung bestimmt die langfristige Zuverlässigkeit. Die Auswahl branchenüblicher Materialien wie WCB-Gussstahl oder Duplex-Edelstahl, die Ihrer spezifischen Fluiddynamik entsprechen, ist der grundlegende Schritt für ein robustes Systemdesign.
Identifizieren des richtigen Flusspfads
Diese Geräte sind streng unidirektional. Ihr einziger Zweck besteht darin, der Flüssigkeit die Bewegung in einem bestimmten Weg zu ermöglichen und gleichzeitig die Rückwärtsbewegung aggressiv zu blockieren. Hersteller bringen typischerweise einen markanten Pfeil auf das äußere Gehäuse. Das Lokalisieren und Überprüfen der Durchflussrichtung dieses Rückschlagventils ist der absolut wichtigste Schritt vor der Montage. Wenn das Gerät verkehrt herum installiert wird, kommt es sofort zum Dead-Head-Szenario. Dieses Versehen führt zu einem übermäßigen Druck in den vorgelagerten Rohren und zerstört Pumpendichtungen, bevor ein Bediener überhaupt den Not-Aus-Knopf betätigen kann.
Die richtige Ausrichtung wählen
Die physische Anordnung Ihrer Pipeline hat direkten Einfluss auf die Komponentenauswahl. Die Einbaulage des Rückschlagventils muss perfekt zur internen Mechanik des von Ihnen gewählten Modells passen. Die meisten Standard-Swing-Varianten funktionieren optimal in horizontalen Linien. Sie sind auf die Schwerkraft angewiesen, um die Scheibe beim Schließen zu unterstützen, wenn die Vorwärtsgeschwindigkeit nachlässt. Vertikale Aufbauten stellen eine komplexere technische Herausforderung dar. Bei vertikaler Montage muss die Flüssigkeit nach oben strömen. Die Installation eines standardmäßigen schwerkraftabhängigen Modells in einem vertikalen Rohr mit Abwärtsströmung verfehlt völlig seinen Zweck. Für Abwärtsströmungsszenarien sind hochbelastbare federbelastete Varianten zwingend erforderlich, um den Mechanismus gegen die Schwerkraft zu schließen.
Schritt-für-Schritt-Installationsprotokoll
Der Übergang von der Theorie zur Praxis erfordert Präzision und Sauberkeit. Die Einhaltung eines standardisierten Protokolls minimiert das Risiko von Flanschlecks und inneren Spannungsbrüchen.
Inspektion vor der Installation
Stellen Sie sich vor, Sie schrauben einen massiven 12-Zoll-Flansch fest und stellen dann fest, dass die Plastikfolie im Scharnierstift steckt. Führen Sie immer eine gründliche Sichtprüfung bei hellem Licht durch. Die Rohrleitung selbst muss vollständig gespült werden. Schmutz, Zunder und abrasive Schweißschlacke wirken wie Schleifpapier. Sie sind Hauptkatalysatoren für eine frühzeitige Verschlechterung des Sitzes und nachfolgende Hochgeschwindigkeitslecks.
Der Montagevorgang
Führen Sie die physische Installation systematisch durch. Stellen Sie zunächst sicher, dass die vor- und nachgelagerten Rohre perfekt ausgerichtet sind. Das Zwingen eines starren Metallkörpers zwischen falsch ausgerichteten Flanschen führt zu einer enormen Biegebelastung des Gussstücks. Anschließend senken Sie das Gerät vorsichtig zwischen den Flanschen ab. Stellen Sie sicher, dass die entsprechenden Industriedichtungen perfekt zentriert sind. Falsch ausgerichtete Dichtungen ragen in den Strömungsweg und verursachen unerwünschte Turbulenzen. Zum Schluss setzen Sie die Schrauben ein und ziehen sie sternförmig über Kreuz fest. Ein kalibrierter Drehmomentschlüssel ist Ihr bester Schutz gegen Mikrolecks.
Häufige Ursachen für Systemausfälle
Für die vorbeugende Wartung ist es wichtig zu verstehen, warum Flüssigkeitskontrollmechanismen ausfallen. Die meisten Ausfälle von Rückschlagventilen sind auf eine falsche Anwendung und nicht auf Herstellungsfehler zurückzuführen.
Wasserschlag und heftiges Zuschlagen
Ein hydraulischer Schock tritt auf, wenn in Bewegung befindliche Flüssigkeit gewaltsam zum Stillstand gezwungen wird. Wenn eine Hochleistungspumpe abschaltet, kehrt sich die gewaltige Wassersäule schnell um. Die Umkehrflüssigkeit schlägt die Scheibe mit enormer kinetischer Kraft in den Metallsitz, wenn der Schließmechanismus zu langsam reagiert. Durch dieses wiederholte Zuschlagen werden die inneren Scharnierstifte verbogen und die Dichtungsflächen verformt.
Falsche Dimensionierung und Durchflussbedingungen
Ein häufiges technisches Versehen ist die Dimensionierung der Komponente ausschließlich auf der Grundlage des Rohraußendurchmessers. Sie müssen die tatsächlichen Strömungsbedingungen berechnen. Wenn eine Einheit überdimensioniert ist, ist die normale Flüssigkeitsgeschwindigkeit zu niedrig, um die Scheibe in einer stabilen Position zu halten. Die Prallplatte prallt kontinuierlich von den internen Anschlägen ab. Dieses zerstörerische Rattern führt zu einem schnellen Lagerverschleiß und schließlich zu einem mechanischen Zusammenbruch.
Proaktive Strategien und präzise Auswahl
Ingenieure müssen Geräte auf der Grundlage spezifischer Durchflussraten, Flüssigkeitsdichte und akzeptabler Druckabfälle auswählen. Durch die Berechnung des richtigen Strömungskoeffizienten wird sichergestellt, dass die normale Betriebsgeschwindigkeit ausreichend Kraft liefert, um die interne Scheibe stabil zu halten. Diese Präzisionstechnik eliminiert die Gefahr von Rattern.
Leitfaden zur Kernauswahl
Der Vergleich verschiedener Konfigurationen ist wichtig, um die Hardware an Ihre spezifische hydraulische Umgebung anzupassen. Standardoptionen von der Stange reichen für Systeme, die starken Erschütterungen ausgesetzt sind, einfach nicht aus.
| Designtyp | Bestes Anwendungsszenario | Hauptvorteil | Typische Druckklasse |
| Standardschaukel | Horizontale Linien mit stabilem Fluss | Geringer Druckabfall, ungehinderter Vollanschluss | Klasse 150 bis 2500 |
| Gegengewicht und Hebel | Systeme, die zu starken Wasserschlägen neigen | Die einstellbare Schließgeschwindigkeit neutralisiert kinetisches Zuschlagen | Klasse 150 bis 600 |
| Doppelplatte/Wafer | Platzbeschränkte vertikale Aufstellungen | Kompakte Stellfläche, federunterstützter Schnellverschluss | Klasse 150 bis 900 |
Die Integration mechanischer Zubehörteile steuert die Schließgeschwindigkeit und mildert zerstörerisches Zuschlagen. Durch den Einsatz von Konstruktionen, die mit einstellbaren Gegengewichten ausgestattet sind, können Bediener die Schließeigenschaften fein abstimmen. Das äußere Gewicht trägt dazu bei, die Scheibe schnell zu schließen, bevor die Umkehrflüssigkeit zerstörerische Geschwindigkeiten erreicht.
Umfassende Best Practices für die Wartung
Die langfristige Betriebsstabilität hängt ausschließlich von einem strukturierten Pflegeprogramm ab. Ohne regelmäßige Aufsicht unterliegen selbst robuste Legierungen der Reibung. Die Implementierung strenger Standardarbeitsanweisungen für die Wartung von Rückschlagventilen verlängert die Lebensdauer Ihres Netzwerks und schützt nachgelagerte Anlagen.
Erstellen eines Routineinspektionsplans
Die Häufigkeit Ihrer Inspektionen muss sich nach der spezifischen Anwendung und der Betriebszyklusrate richten. Saubere Wassersysteme mit mäßigem Druck erfordern möglicherweise nur eine jährliche Sichtprüfung. Pipelines, die Schleifschlämme transportieren, erfordern strenge vierteljährliche Bewertungen, um den Materialabbau zu erfassen.
Reinigung, Schmierung und interne Beurteilung
Die Leitung muss mithilfe von Absperrventilen vollständig isoliert und sicher drucklos gemacht werden, bevor ein Schraubenschlüssel betätigt wird. Überprüfen Sie nach dem Abnehmen der Motorhaube den inneren Hohlraum auf Kalkablagerungen. Verwenden Sie zum Reinigen der Sitzflächen nicht scheuernde Werkzeuge. Seien Sie äußerst vorsichtig, um das Metall nicht zu zerkratzen. Mikroskopische Riefen beeinträchtigen die unidirektionale Abdichtung. Tragen Sie bei Ausführungen mit Außenhebeln temperaturgerechtes Industriefett auf die äußeren Scharnierbolzen und Stopfbuchsen auf.
Branchenspezifische technische Überlegungen
Diese kritischen Komponenten werden in einem breiten Spektrum von Branchen eingesetzt. Für die Auswahl der richtigen Metallurgie ist es von entscheidender Bedeutung, die Anforderungen Ihrer Branche zu verstehen.
Öl-, Gas- und Abwasseranwendungen
Der Kohlenwasserstoffsektor setzt die Infrastruktur brutalen Umgebungen aus. Öl- und Gaspipelines sind Mehrphasenströmen, extremen Drücken und stark korrosivem Sauergas ausgesetzt. Standardmaterialien lösen sich unter diesen Bedingungen schnell auf. Fortschrittliche Metallurgie wie API 594-konformer Duplex-Edelstahl ist unerlässlich. Abwassersysteme sind einer ständigen Bedrohung durch feste Ablagerungen ausgesetzt. Um katastrophale Verstopfungen zu verhindern, nutzen Anlagen oft spezielle Durchflusswege mit vollem Anschluss.
Häufig gestellte Fragen
Kann ein Rückschlagventil vertikal eingebaut werden?
Die vertikale Integration hängt stark von der internen Mechanik und der Strömungsdynamik ab. Eine vertikale Anordnung ist normalerweise zulässig, wenn die Flüssigkeit nach oben fließt. Der hydraulische Druck hebt die innere Scheibe an, während die Schwerkraft dabei hilft, sie beim Abschalten der Pumpe zu schließen. Herkömmliche schwerkraftabhängige Modelle bleiben permanent offen und können einen Rückfluss nicht verhindern, wenn sich die Strömung nach unten bewegt. Für den vertikalen Abwärtsfluss sind unbedingt spezielle federbelastete Varianten erforderlich.
Wie erkenne ich, ob mein System ausfällt?
Das Erkennen früher Warnzeichen verhindert katastrophale Schäden an der Pipeline. Zu den häufigsten Symptomen gehören laute Knallgeräusche beim Abschalten der Pumpe, übermäßige Vibrationen und unerklärliche Druckabfälle. Die Beobachtung, dass sich vorgeschaltete Pumpen nach dem Ausschalten rückwärts drehen, ist ein eindeutiges Zeichen für einen Rückfluss.
Welche Mindestströmungsgeschwindigkeit ist erforderlich, um die Scheibe offen zu halten?
Ingenieure bezeichnen dies als den Mindestdurchfluss, der für die vollständig geöffnete Position erforderlich ist. Sie variiert stark je nach spezifischem Design und Gewicht der internen Klappe. Wenn die tatsächliche Strömungsgeschwindigkeit diesen Schwellenwert unterschreitet, schwebt die Scheibe im Strömungsstrom und klappert gegen den Sitz. Dies führt zu einer schnellen mechanischen Ermüdung. Konsultieren Sie immer die Flussdiagramme des Herstellers, um den Cv-Wert mit Ihren tatsächlichen Rohrleitungsbedingungen abzugleichen.
Wie prüft man interne Leckagen, ohne das Gerät zu entfernen?
Die Prüfung akustischer Emissionen ist die zuverlässigste zerstörungsfreie Methode, die von Außendiensttechnikern eingesetzt wird. Indem Ultraschallsensoren am äußeren Ventilkörper befestigt werden, können Ingenieure das hochfrequente Zischen von Flüssigkeit erkennen, die den inneren Sitz umgeht. Die Prüfung des Druckabfalls an isolierten Blockventilen ist eine weitere Standardmethode zur Überprüfung der Dichtungsintegrität.
Arbeiten Sie mit Didtek für zuverlässige Flüssigkeitskontrolllösungen zusammen
Der langfristige Erfolg jedes Netzwerks zur Flüssigkeitshandhabung beginnt mit der Auswahl eines hochwertigen, präzise konstruierten Produkts. Der Einstieg in eine überlegene Metallurgie vereinfacht den Installationsprozess grundlegend und reduziert die Häufigkeit erzwungener Ausfallzeiten drastisch.

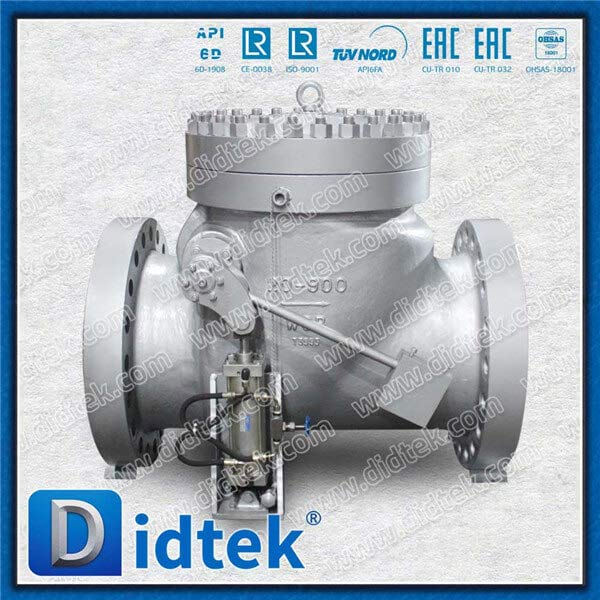

Didtek Valve ist weltweit für seine umfassende Fertigungskompetenz, strenge API-6D-Druckprüfprotokolle und sein unerschütterliches Engagement für die Bereitstellung langlebiger Lösungen bekannt. Unser Katalog umfasst robuste Schaukelkonstruktionen aus Gussstahl und fortschrittliche Gegengewichtsmodelle, die zur Neutralisierung starker Wasserschläge entwickelt wurden. Wir ermutigen Ingenieure und Beschaffungsmanager, sich für Projektberatungen an unser technisches Team zu wenden. Besuchen Sie die offizielle Website von Didtek Valve, um die absolut perfekte Konfiguration für Ihre nächste wichtige Installation zu finden.
