Wir bieten einen strengen, evidenzbasierten Rahmen, der Sie bei der Bewältigung dieser komplexen Spezifikationsherausforderung unterstützt. Sie erfahren genau, wann ein Full-Port-Design seinen hohen Aufpreis rechtfertigt. Darüber hinaus werden wir zeigen, wann ein reduziertes Portdesign alle Betriebskriterien sicher erfüllt, ohne die Systemintegrität zu beeinträchtigen. Sie können diese Prinzipien sofort anwenden, um Ihren nächsten Beschaffungszyklus zu optimieren.
Wichtige Erkenntnisse
Materialbasis: LF2-Kohlenstoffstahl ist speziell für Zähigkeit bei niedrigen Temperaturen geschmiedet; Die Auswahl der Anschlussgröße wirkt sich direkt auf den physischen Platzbedarf und die thermische Masse des Ventils aus.
Durchfluss vs. Kosten: Ventile mit vollem Durchgang bieten maximale Durchflusseffizienz (Cv) und Molchbarkeit, sind jedoch mit einer Gewichts- und Kostensteigerung von bis zu 30 % verbunden.
Auswirkungen auf die Betätigung: Die Anschlussgröße bestimmt das erforderliche Betätigungsdrehmoment und hat erheblichen Einfluss auf die Größe und die Kosten automatisierter Pakete wie eines pneumatischen Zapfenventils.
Entscheidungsregel: Standardeinstellung auf reduzierten Anschluss für allgemeine Isolierung, wo der Druckabfall berechnet und akzeptabel ist; erfordern einen vollständigen Anschluss für Abstreif-/Molchleitungen, hochviskose Medien oder streng druckabfallfreie Systeme.
Die Rolle von LF2-Kohlenstoffstahl in Niedertemperaturanwendungen
Standard-Kohlenstoffstähle werden unter -29 °C (-20 °F) sehr spröde. Ingenieure können Materialien wie ASTM A105 oder WCB nicht sicher in Umgebungen mit Minusgraden einsetzen. Die Spezifikation eines Ventils aus LF2-Kohlenstoffstahl garantiert eine strenge Charpy-V-Kerbschlagprüfung bei -46 °C. Diese obligatorische Prüfung stellt die wesentliche strukturelle Integrität in rauen Industrieumgebungen sicher. Gießereien schmieden LF2-Stahl speziell, um die Duktilität beizubehalten. Es widersteht Mikrorissen bei schnellen thermischen Zyklen.
Bei niedrigen Temperaturen spielt die Anschlussgröße eine wesentlich größere Rolle. Reduzierte Öffnungen erhöhen zwangsläufig die Flüssigkeitsgeschwindigkeit. Eine schnellere Flüssigkeitsbewegung erzeugt starke stromabwärtige Turbulenzen. Prozessanlagen verarbeiten häufig verflüssigte Gase oder Mischphasenflüssigkeiten in diesen Minusbereichen. Ein übermäßiger Druckabfall (ΔP) an einem reduzierten Anschluss kann sofortige Phasenänderungen auslösen. Flüssigkeit wandelt sich schnell in Dampfblasen um. Diese Blasen kollabieren heftig gegen das Metallgehäuse. Diese lokalisierten Gratbildungen oder Kavitation zerstören physikalisch die inneren Dichtungsflächen.
Systemdesigner müssen auch die thermische Masse berücksichtigen. Full-Port-Designs enthalten deutlich mehr Stahl. Eine größere thermische Masse wirkt sich direkt auf die Abkühlzeiten bei kryogenen oder halbkryogenen Vorgängen aus. Bediener müssen das System langsam abkühlen. Durch schnelles Abkühlen entstehen starke Wärmegradienten an dicken Stahlwänden. Diese verlängerten Abkühlzeiten müssen Sie bei der Inbetriebnahme der Anlage berücksichtigen. Kleinere Designs mit reduziertem Port kühlen viel schneller ab.
Best Practices für Implementierungen unter Null
Überprüfen Sie immer die Charpy V-Notch-Testzertifikate, bevor Sie LF2-Komponenten installieren.
Isolieren Sie das Ventilgehäuse vollständig, um eine Eisbildung von außen zu verhindern.
Überwachen Sie die Flüssigkeitsgeschwindigkeiten in Rohrleitungen, um unvorhersehbare Kavitationsereignisse zu verhindern.
Kugelhahn mit vollem Durchgang: Technische Realitäten und gerechtfertigte Anwendungsfälle
Ingenieure bewerten einen Kugelhahn mit vollem Durchgang anhand strenger Erfolgskriterien. Die Konstruktion muss ein völlig identisches Strömungsprofil wie das Verbindungsrohr erreichen. Es bietet keine körperliche Einschränkung. Die Flüssigkeit fließt nahtlos durch die Innenbohrung. Dieser uneingeschränkte Weg bietet mehrere hochspezialisierte betriebliche Vorteile.
Der Hauptvorteil ist die Molchbarkeit. Wartungsteams reinigen und inspizieren regelmäßig große Pipelines. Sie starten mechanische Geräte, sogenannte Schweine, über das Netzwerk. Beim Molchen werden Ablagerungen entfernt, Chemikalienchargen getrennt und die innere Korrosion gemessen. Eine verengte Bohrung blockiert diese Geräte sofort. Vollständige Portkonstruktionen ermöglichen den sicheren Transport von mechanischen Molchen. Daher ist für jede Rohrleitung, die regelmäßig mechanisch abgestreift werden soll, diese spezielle Konfiguration erforderlich.
Ein weiterer zentraler Vorteil ist der maximale Durchflusskoeffizient (Cv). Unbegrenzte Bohrungen erzeugen vernachlässigbare Druckverluste. Pumpen benötigen deutlich weniger Energie, um schwere Flüssigkeiten durch das System zu drücken. Ein geringerer Pumpwiderstand reduziert die langfristigen Betriebskosten (OpEx). Anlagen, die hochviskose Medien verarbeiten, sparen über den Lebenszyklus der Geräte Tausende von Dollar an Stromkosten ein.
Allerdings birgt die Umsetzung erhebliche Risiken und Kompromisse. Der physische Fußabdruck vergrößert sich erheblich. Um größere Kugelkomponenten unterbringen zu können, müssen Hersteller die Baulängen vergrößern. Diese Abmessungen erfordern deutlich höhere Schmiedeanforderungen. Die tragende Infrastruktur muss dieses zusätzliche Gewicht sicher tragen. Auch die Kapitalausgaben (CapEx) nehmen zu. Käufer müssen mit höheren Beschaffungskosten rechnen. Das erhöhte LF2-Materialvolumen und größere innen bearbeitete Komponenten treiben den Preisaufschlag in die Höhe.
Kugelhahn mit reduziertem Durchgang: Kosteneffizienz und Einsatzgrenzen
Ein reduziertes Portdesign bietet eine alternative Lösungskategorie. Die Innenbohrung ist typischerweise eine Rohrgröße kleiner als die Verbindungsrohrleitung. Beispielsweise beherbergt ein 4-Zoll-Außenanschluss eine 3-Zoll-Innenbohrung. Die Flüssigkeit strömt sanft in den kleineren Durchgang, bevor sie sich stromabwärts wieder ausdehnt.
Gewichtsreduzierung treibt die Einführung dieses Designs voran. Schweres Gerät belastet die Infrastruktur. Offshore-Plattformen sind nach wie vor äußerst gewichtsempfindlich. Kompakte modulare Skids erfordern auch leichtere Komponenten. Durch die Reduzierung der Bohrungsgröße wird erhebliche Schmiedemasse eingespart. Die leichteren Einheiten können von den Montageteams viel einfacher gehandhabt werden.
Niedrigere Investitionskosten bieten einen enormen Mehrwert für die Beschaffung in großem Umfang. Hersteller verwenden weniger LF2-Rohmaterial. Die internen Bearbeitungsprozesse nehmen weniger Zeit in Anspruch. Diese Ersparnisse gehen direkt an den Käufer über. Reduzierte Hafeneinheiten erweisen sich bei massiven Industrieerweiterungen als äußerst wirtschaftlich. Sie können Hunderte davon in einer Anlage einsetzen, in der die Durchflussbeschränkung hydraulisch akzeptabel bleibt.
Implementierungsrisiken erfordern eine sorgfältige technische Überwachung. Für mechanische Molchvorgänge sind sie grundsätzlich ungeeignet. Ein Putzmolch klemmt sofort an der Innenschulter. Die Konstruktion führt außerdem zu einem permanenten Druckverlust im Rohrleitungssystem. Ingenieure benötigen eine strenge Validierung anhand von Pipeline-Hydraulikmodellen. Um die Betriebssicherheit zu gewährleisten, müssen Sie unbedingt sicherstellen, dass der Hinterdruck konform bleibt.
Leistungsmetrik
LF2-Ventil mit vollem Anschluss
LF2-Ventil mit reduziertem Anschluss
Durchflusskoeffizient (Cv)
Maximum (entspricht Rohr)
Reduziert (verursacht leichten Druckabfall)
Molchbarkeit
Vollständig kompatibel
Streng unvereinbar
Körperliches Gewicht
Am schwersten (erfordert robuste Stützen)
Leichter (ideal für Offshore-Skids)
Erstbeschaffungskosten
Premium-Preise
Äußerst wirtschaftlich
Kavitationsrisiko bei -46 °C
Vernachlässigbar
Erhöht (Bestätigung erforderlich)
Betätigung und Automatisierung: Dimensionierung des pneumatischen Zapfenventils
Drehmoment und Anschlussgröße stehen in direktem, mathematisch nachgewiesenem Zusammenhang. Ein Kugelhahn mit vollem Durchgang verfügt über eine massive Innenkugel. Es erfordert schwerere, äußerst haltbare Dichtungssitze. Diese größere Oberfläche erzeugt erhebliche mechanische Reibung. Folglich erfordert die Montage ein deutlich höheres Losbrechmoment. Für einen ordnungsgemäßen Hub ist außerdem ein anhaltendes Laufdrehmoment erforderlich.
Diese Realität wirkt sich direkt auf industrielle Automatisierungsstrategien aus. Höhere Drehmomente erfordern viel größere pneumatische Aktuatoren. Größere Aktuatoren vergrößern den gesamten physischen Platzbedarf des automatisierten Pakets. Außerdem verbrauchen sie deutlich mehr Anlagendruckluft pro Hub. Anlagen müssen ihre Luftkompressornetzwerke so dimensionieren, dass sie diesen erhöhten pneumatischen Bedarf bewältigen können.

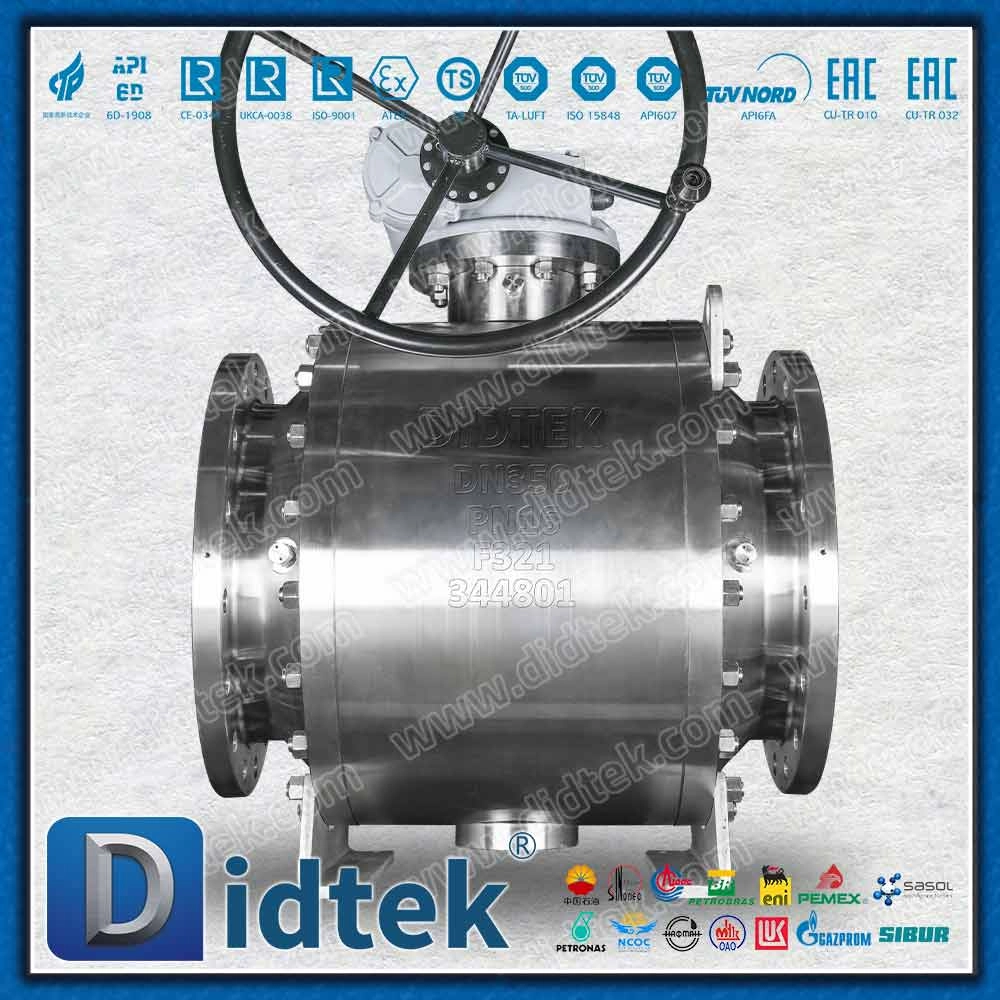

Ingenieure müssen Zapfen- und schwimmend gelagerte Konstruktionen sorgfältig abwägen. Kleinere Komponenten können einfache Schwimmmechanismen nutzen. Ein jedoch Tieftemperaturventil über 2 Zoll ist einem enormen Leitungsdruck ausgesetzt. Hochdruckklassen (ASME-Klasse 300 und höher) verschärfen dieses Problem. In diesen Szenarien sind zapfenmontierte Konstruktionen zwingend erforderlich. Obere und untere Stiele verankern die Zapfenkugel. Diese Konstruktionswahl absorbiert hohen Leitungsdruck, verhindert Sitzquetschungen und reduziert das Betriebsdrehmoment drastisch. Der Einbau eines pneumatischen Zapfenventilpakets mit präziser Größe gewährleistet einen zuverlässigen Fernbetrieb.
Die Bewertung Ihres gesamten Betätigungsbudgets bleibt von größter Bedeutung. Käufer müssen die gesamten finanziellen Auswirkungen sorgfältig kalkulieren. Sie müssen die Kosten für die reine LF2-Einheit plus das entsprechend große Pneumatikpaket kombinieren. Ein Design mit reduzierten Anschlüssen arbeitet von Natur aus mit weniger Reibung. Daher kann ein kleineres, wesentlich günstigeres Automatisierungspaket möglich sein. Diese kaskadierende Kostensenkung bestimmt häufig endgültige Beschaffungsentscheidungen.
Häufige Automatisierungsfehler
Unterdimensionierung des pneumatischen Aktuators durch Vernachlässigung der Sitzsteifigkeit bei niedrigen Temperaturen.
Es wird keine ausreichend getrocknete Instrumentenluft bereitgestellt, was zu eingefrorenen Aktuatoranschlüssen führt.
Auswahl eines schwimmenden Designs für Hochdruck-Kryogenleitungen anstelle einer robusten Zapfenhalterung.
Evaluierungsrahmen: Auswahllogik für die Beschaffung
Die Auswahl der optimalen Konfiguration erfordert einen strukturierten, logikgesteuerten Ansatz. Vermutungen gefährden die Sicherheit der Anlage und die Budgetgrenzen. Wir empfehlen die Einhaltung eines strengen vierstufigen Bewertungsrahmens.
Schritt 1: Überprüfen Sie die Wartungsanforderungen. Sie müssen feststellen, ob ein Molchen der Rohrleitung oder ein mechanisches Schaben erforderlich ist. Überprüfen Sie die langfristige Wartungsphilosophie der Anlage. Wenn das Wartungsteam plant, Molche zur Reinigung oder Inspektion zu starten, müssen Sie die vollständige Portkonfiguration vorschreiben. Beenden Sie die Auswertung hier, wenn die Antwort „Ja“ lautet.
Schritt 2: Berechnen Sie den zulässigen Druckabfall. Führen Sie präzise Systemhydraulikmodelle aus. Arbeiten Sie mit Prozessingenieuren zusammen, um Pumpenkurven zu überprüfen. Sie müssen feststellen, ob der Prozess den spezifischen ΔP eines reduzierten Ports toleriert. Wenn der Druckabfall Kavitation auslöst oder nachgeschaltete Geräte verhungern lässt, rüsten Sie sofort auf die Option mit vollem Anschluss auf.
Schritt 3: Bewerten Sie das Aktivierungsbudget. Vergleichen Sie die Kosten für das komplette automatisierte Paket nebeneinander. Schauen Sie nicht nur auf das blanke Metall. Berechnen Sie die Kosten für das LF2-Gehäuse, den pneumatischen Antrieb, die Magnethalterungen und das Steuerungszubehör für beide Konfigurationen. Stellen Sie sicher, dass Ihr Budget die erforderliche Drehmomentabgabe problemlos abdeckt.
Schritt 4: Bestätigen Sie die Branchenkonformität. Stellen Sie sicher, dass die ausgewählte Anschlussgröße und das LF2-Material genau auf bestimmte Projektcodes zurückgeführt werden können. Prüfen Sie Ihre Spezifikationen anhand der API 6D für Pipeline-Komponenten. Grundlegende Druck-Temperatur-Nennwerte finden Sie in ASME B16.34. Stellen Sie beim Umgang mit Sauergas sicher, dass NACE MR0175 hinsichtlich der LF2-Härtegrenzwerte unbedingt eingehalten wird.
Abschluss
Keine der beiden Hafengrößen ist in allen Industrieszenarien eindeutig überlegen. Die Wahl bleibt eine strenge technische Berechnung, die die Strömungsdynamik mit realistischen Beschaffungsgrenzen abwägt. Die Angabe der richtigen Innenbohrung gewährleistet langfristige Anlagensicherheit, minimale Ausfallzeiten und optimierte Kapitalausgaben.
Um Ihre Beschaffungsstrategie effektiv zu finalisieren, sollten Sie die folgenden Aktionsschritte berücksichtigen:
Prüfen Sie hydraulische Modelle: Führen Sie genaue Simulationen durch, um Druckabfälle an allen erforderlichen Isolationspunkten abzubilden.
Definieren Sie die mechanische Wartung: Bestätigen Sie, ob für ein Rohrleitungssegment künftig Schab- oder Molchwerkzeuge erforderlich sind.
Engagieren Sie sich frühzeitig: Wenden Sie sich während der vorläufigen Entwurfsphase an Ventilhersteller, um genaue Cv-Berechnungen durchzuführen.
Drehmomentprofile anfordern: Fragen Sie Lieferanten nach genauen Drehmomentanforderungen basierend auf Ihren spezifischen Niedertemperaturmedien und der ASME-Druckklasse.
FAQ
F: Hat ein LF2-Ventil mit reduziertem Anschluss einen niedrigeren Nenndruck als ein Ventil mit vollem Anschluss?
A: Nein. Beide Konstruktionen haben genau die gleiche ASME-Druckklasse (z. B. Klasse 150, 300, 600). Der Unterschied liegt ausschließlich in der internen Durchflusskapazität und nicht in der Druckhaltestärke der externen Grenze.
F: Kann ein Ventil mit Standardanschluss austauschbar mit einem Ventil mit reduziertem Anschluss verwendet werden?
A: Ja, „Standardanschluss“ und „reduzierter Anschluss“ sind in der Ventilbranche im Allgemeinen synonyme Begriffe. Beide Formulierungen deuten auf eine Innenbohrung hin, die genau eine Nennweite kleiner ist als die Anschlussrohrleitung.
F: Wie wirkt sich die Temperaturbewertung von LF2 auf -46 °C auf die Auswahl des Sitzmaterials aus?
A: LF2 schreibt nur das äußere Stahlgehäuse vor. Sie müssen die LF2-Karosserie mit hochkompatiblen Tieftemperatur-Softsitzen kombinieren. Materialien wie Devlon, PCTFE oder spezielle PTFE-Mischungen sorgen für eine dichte Abdichtung, ohne bei Minustemperaturen zu zerbrechen.
F: Sind alle Kugelhähne mit vollem Durchgang zapfenmontiert?
A: Nein. Kleinere Größen (normalerweise unter 2 Zoll) oder niedrigere Druckklassen können einfache schwimmende Kugelkonstruktionen verwenden. Hochdruck- oder größere Niedertemperatursysteme sind jedoch ausschließlich auf die Zapfenmontage angewiesen, um übermäßige Drehmomente zu bewältigen und vorzeitigen Sitzverschleiß zu verhindern.
