Leitfaden zur Ventilauswahl Worauf Sie beim Kauf eines Ventils achten sollten

Ein Ventil ist mehr als nur eine mechanische Komponente – es ist der Schlüssel zur Steuerung des Flüssigkeits- und Gasflusses in jedem System. Die Wahl des richtigen Ventils kann überwältigend sein, aber wenn Sie wissen, worauf Sie beim Kauf eines Ventils achten sollten, wird der Prozess einfacher. Von der Durchflusskontrolle und dem Druckmanagement bis hin zur Materialkompatibilität und Betätigungsmethoden beeinflusst jeder Faktor Leistung, Sicherheit und Langlebigkeit. In diesem Leitfaden zur Ventilauswahl werden praktische Tipps, häufige Fallstricke und Expertenratschläge erläutert, um Ihnen bei der Auswahl des idealen Ventils für Ihre Anwendung zu helfen, sei es in der Industrie, im Labor oder im Prozess.

Was ist ein Ventil? Verstehen Sie die Grundlagen vor dem Kauf

Ein Ventil ist ein mechanisches Gerät, das dabei hilft, die Bewegung von Flüssigkeiten oder Gasen durch ein System zu steuern. Es öffnet, schließt oder passt Durchgänge an, sodass der Fluss beginnen, stoppen oder die Richtung ändern kann. Betrachten Sie es als einen Verkehrsleiter für Flüssigkeiten und Gase. Wenn sich ein Ventil bewegt, regelt es den Druck, schützt die Ausrüstung und sorgt dafür, dass die Systeme sicher laufen. Sie spielen eine große Rolle in Rohrleitungen, Laboreinrichtungen, Verarbeitungsanlagen und sogar kleinen Instrumentenbaugruppen.

Was Ventile in einem Flüssigkeits- oder Gassystem bewirken

In jeder Anlage – einem Raffineriekreislauf, einer Wasserleitung oder einer Instrumententafel – helfen Ventile dabei, die Kontrolle aufrechtzuerhalten. Ohne sie kollabieren Fluidsysteme und entwickeln unsicheres, unvorhersehbares Verhalten.

Wichtige Faktoren, die Sie beim Kauf eines Ventils berücksichtigen sollten

Die Auswahl des richtigen Ventils umfasst mehr als nur die Auswahl einer Größe oder Form. Jedes System verhält sich anders, daher ist jedes Detail wichtig. Im Folgenden sind die wichtigsten Faktoren aufgeführt, die Käufer berücksichtigen sollten, bevor sie eine Entscheidung treffen.

1. Flüssigkeits- oder Gastyp (Medienkompatibilität)

Der erste Schritt bei der Ventilauswahl besteht darin, die durch das System fließenden Medien zu verstehen. Dies wirkt sich auf Materialien, die Wahl der Dichtung und die Gesamtlebensdauer des Ventils aus.

Saubere und schmutzige Flüssigkeiten

• Saubere Flüssigkeiten wie Wasser oder Luft strömen problemlos durch die meisten Ventile und erfordern Standarddichtungen und Einbauteile.

• Schmutzige oder partikelreiche Flüssigkeiten wie Schlamm, Abwasser oder abrasive Suspensionen benötigen Ventile, die so konstruiert sind, dass sie nicht verstopfen. Ventile mit größeren Strömungswegen oder Selbstreinigungsmechanismen reduzieren Ablagerungen und Verschleiß und sorgen so für eine längere Lebensdauer.

Korrosive Materialien

Säuren, Salze und chemische Mischungen können Metalle und Beschichtungen schnell zersetzen. Wenn Korrosion ein Risiko darstellt:

• Wählen Sie Edelstahl (316/304) oder korrosionsbeständige Legierungen.

• Erwägen Sie Schutzbeschichtungen oder Auskleidungen, um die Lebensdauer des Ventils zu verlängern.

• Überprüfen Sie die Materialkompatibilitätstabellen, um chemische Reaktionen zu vermeiden.

Giftige Gase und hohe Reinheitsanforderungen

Für Sauerstoff-, Wasserstoff-, Pharma- oder Halbleitergase:

• Wählen Sie Ventile aus, die für den Einsatz in hoher Reinheit zertifiziert sind.

• Polierte Innenteile minimieren die Kontamination.

• Vermeiden Sie Totzonen oder Spalten, in denen sich Medien ansammeln können.

• Der Sauerstoffbetrieb erfordert kohlenwasserstofffreie Komponenten, um Entzündungsgefahren zu vermeiden.

2. Druckstufe und Systembetriebsdruck

Der Druck bestimmt die erforderliche mechanische Festigkeit. Die Auswahl eines für Ihr System ausgelegten Ventils verhindert Lecks und katastrophale Ausfälle.

Maximal zulässiger Arbeitsdruck (MAWP)

MAWP gibt den höchsten Dauerdruck an, den ein Ventil sicher bewältigen kann. Stellen Sie sicher, dass der Systemdruck unter diesem Nennwert bleibt, um Spannungen oder Verformungen zu vermeiden.

Berstdruck vs. Betriebsdruck

Der Berstdruck ist der absolute Fehlerpunkt und liegt normalerweise weit über den Betriebsbedingungen. Betreiben Sie das Gerät niemals in der Nähe von Berstdruck. Planen Sie immer einen Sicherheitsspielraum ein, um Ventile und Rohrleitungen zu schützen.

Überlegungen zu Druckspitzen und Überspannungen

In Systemen kommt es häufig zu plötzlichen Spitzen beim Starten der Pumpe, beim schnellen Schließen von Ventilen oder bei Systemtransienten. Wählen Sie Ventile, die diesen Überspannungen standhalten, ohne dass die Dichtungen lecken oder beschädigt werden.

• Erwägen Sie federbelastete oder druckentlastende Funktionen, wenn häufig Spitzen auftreten.

• Bewerten Sie die Rohrleitungsanordnung, um Hammereffekte und plötzliche Druckschwankungen zu reduzieren.

3. Temperaturbereich

Die Temperatur beeinflusst sowohl das Metallgehäuse als auch die inneren Dichtungen.

Materialausdehnung
Hohe Hitze dehnt Metall aus. Bei niedrigen Temperaturen schrumpft es. Ventile müssen beides bewältigen, ohne ihre Dichtigkeit zu verlieren.

Auswahl der Dichtung basierend auf der Temperatur.
Elastomere reißen im Kaltbetrieb und erweichen bei Hitze. PTFE, Graphit und PCTFE vertragen extreme Temperaturen gut.

Kryogener vs. Hochtemperaturbetrieb

• Kryogen: erfordert verlängerte Motorhauben, Spezialfette und für niedrige Temperaturen ausgelegte Sitze

• Hohe Hitze: erfordert Metallsitze oder verformungsbeständige Speziallegierungen

4. Ventilgröße und Cv/Durchflusskoeffizient

Die Dimensionierung bestimmt, wie gut das Ventil den Durchfluss bewältigt.

So berechnen Sie die richtige Ventilgröße.
Der Cv gibt an, wie viel Durchfluss bei einem eingestellten Druckabfall durchfließt. Verwenden Sie zur Berechnung Durchflussrate, Mediendichte und Leitungsdruck.

Warum Über- oder Unterdimensionierung Probleme verursachen

• Übergroße Ventile springen sofort von geschlossen auf fast vollen Durchfluss.

• Unterdimensionierte Ventile schränken den Durchfluss ein und belasten die Pumpen.
  Das Ziel ist eine reibungslose, stabile und vorhersehbare Flusssteuerung.





5. Verbindungstyp

(Gewinde-, Flansch-, Schweiß-, Kompressions-, Rohrverschraubungen)

Anschlüsse entscheiden darüber, wie sicher und funktionsfähig das Ventil ist.

Auswahl basierend auf der Wartungshäufigkeit

• Mit Gewinde: einfach, gut für Niederdrucksysteme

• Verschweißt: dauerhaft, keine Leckstellen

• Mit Flansch: einfache Demontage für Reparaturen

• Klemm- und Rohrverschraubungen: ideal für Instrumentierung oder Gastafeln

Leckagerisiko und Platzbeschränkungen
Enge Räume erfordern häufig kompakte Rohrverschraubungen. Hochdruck-Gassysteme benötigen leckagesichere Metall-auf-Metall-Dichtungen.

6. Auswahl des Ventilmaterials

Verschiedene Metalle und Polymere sorgen für unterschiedliche Festigkeiten.

Das Material muss sowohl zur Flüssigkeit als auch zur Umgebung passen.

7. Betätigungs- und Steuermethode

Die Art und Weise, wie ein Ventil betrieben wird, wirkt sich sowohl auf die Kosten als auch auf die Funktionalität aus. Die Wahl der richtigen Betätigungsmethode gewährleistet eine effiziente Steuerung, Sicherheit und langfristige Zuverlässigkeit.

Manueller Betrieb

Manuelle Ventile sind einfach und zuverlässig. Sie benötigen keine Stromquelle und sind daher kostengünstig und einfach zu installieren. Sie sind ideal für kleine Systeme oder seltene Anpassungen und ermöglichen dem Bediener die direkte Steuerung des Durchflusses. Allerdings können sie bei Hochzyklus- oder Remote-Anwendungen langsamer und arbeitsintensiver sein.

Elektrische Aktuatoren

Elektrische Stellantriebe ermöglichen eine Fernbedienung und eine präzise Steuerung von Durchfluss oder Druck. Sie eignen sich gut für automatisierte Prozesse, die Integration in Steuerungssysteme oder Anwendungen, die eine wiederholbare Positionierung erfordern. Während sie die Vorlaufkosten erhöhen, reduzieren sie den manuellen Aufwand und verbessern die Prozesskonsistenz.

Pneumatische Aktuatoren

Pneumatikantriebe nutzen Druckluft für eine schnelle und kraftvolle Ventilbewegung. Sie eignen sich ideal für große Ventile, Prozesse mit hohen Taktraten oder Umgebungen, in denen eine schnelle Reaktion entscheidend ist. Pneumatiksysteme können rauen Bedingungen besser standhalten, erfordern jedoch eine zuverlässige Luftversorgung und regelmäßige Wartung, um eine optimale Leistung sicherzustellen.

Ausfallsichere Anforderungen

Das ausfallsichere Design stellt sicher, dass das Ventil bei Stromausfall oder Systemausfall sicher reagiert:

• Fail-Close: Das Ventil schließt automatisch und verhindert so Flüssigkeitsverlust oder Überdruck.

• Fail-Open: Das Ventil öffnet sich, um den Systemdruck zu schützen oder den Durchfluss aufrechtzuerhalten.

• Fail-Last: Das Ventil behält seine letzte Position und gewährleistet so die Prozesskontinuität.

Die Auswahl des richtigen Fail-Safe-Modus hängt von Sicherheitsvorschriften, Prozessanforderungen und der Risikobewertung ab.

8. Dichtungs- und Sitzdesign

Dichtungen und Sitze sind für die Kontrolle von Leckagen unerlässlich. Ihr Design wirkt sich direkt auf die Haltbarkeit, Effizienz und Zuverlässigkeit des Ventils unter anspruchsvollen Betriebsbedingungen aus. Die Wahl des richtigen Designs stellt sicher, dass Ihr System unter Druck, Temperatur oder abrasiven Medien sicher und leckagefrei bleibt.

Weichdichtende vs. metalldichtende Ventile

• Weiche Sitze (PTFE, Elastomere) bieten eine hervorragende Abdichtung bei niedrigen bis mittleren Temperaturen und nicht abrasiven Flüssigkeiten. Sie sind ideal für Anwendungen, die eine dichte Absperrung erfordern, aber nur begrenzt Hitze oder aggressiven Chemikalien ausgesetzt sind.

• Metallsitze halten extremer Hitze, hohen Drücken und abrasiven oder korrosiven Flüssigkeiten stand. Während sie unter bestimmten Bedingungen eine minimale Leckage zulassen, sind sie in rauen Industrieumgebungen weitaus langlebiger.

Dichtheitsstandards

Leckagegrenzwerte werden durch Industriestandards geregelt. API-, ANSI- und ISO-Klassifizierungen definieren akzeptable Leckraten für verschiedene Anwendungen. Durch die Einhaltung dieser Standards wird sichergestellt, dass das Ventil die gesetzlichen Anforderungen erfüllt und das Risiko einer Umweltverschmutzung oder eines Produktverlusts verringert wird.

Sauerstoffgereinigte Systeme

Ventile, die im Sauerstoffbereich eingesetzt werden, erfordern spezielle Reinigungsverfahren. Alle Komponenten müssen frei von Ölen, Fetten oder Kohlenwasserstoffen sein, um Brandgefahr zu vermeiden. Mit Sauerstoff gereinigte Ventile werden häufig einer Inspektion und Zertifizierung unterzogen, um zu bestätigen, dass sie für hochreine und unter hohem Druck stehende Sauerstoffsysteme sicher sind.

9. Wartung, Zugänglichkeit und Lebensdauer

Regelmäßige Wartung und Zugänglichkeit sind der Schlüssel zur Gewährleistung einer langfristig zuverlässigen Funktion der Ventile. Durch die richtige Planung werden Ausfallzeiten minimiert, Austauschkosten gesenkt und die Lebensdauer verlängert.

Wie oft muss das Ventil gewartet werden?

Die Häufigkeit der Wartung hängt vom System und der Flüssigkeitsart ab. Ventile in Anwendungen mit hohen Zyklen, abrasiven Flüssigkeiten oder schmutzigen Medien erfordern regelmäßige Inspektionen und Schmierung. Niedrigzyklus- oder Reingassysteme erfordern weniger häufige Wartung, erfordern aber dennoch regelmäßige Überprüfungen, um den ordnungsgemäßen Betrieb zu bestätigen.

Austauschbare interne Komponenten

Ventile mit austauschbaren Sitzen, Schäften und Dichtungen ermöglichen eine gezielte Wartung. Dieses Konstruktionsmerkmal reduziert die Notwendigkeit, das gesamte Ventil auszutauschen, und kann die Betriebskosten erheblich senken, während gleichzeitig die Systemzuverlässigkeit erhalten bleibt.

Verfügbarkeit von Ersatzteilen

Die Gewährleistung der schnellen Verfügbarkeit von Ersatzteilen ist für die Betriebskontinuität von entscheidender Bedeutung. Der einfache Zugang zu Komponenten wie Spindeln, Sitzen, Dichtungen oder Aktuatoren minimiert ungeplante Ausfallzeiten und ermöglicht Wartungsteams, schnell auf Systemprobleme zu reagieren und so einen reibungslosen Ablauf der Prozesse zu gewährleisten.

FAQ

F: Welche Faktoren bestimmen den richtigen Ventiltyp für mein System?

Zu den Hauptfaktoren gehören der Medientyp, der Systemdruck, der Temperaturbereich, die Durchflussanforderungen und ob das Ventil automatisiert werden muss. Der erste Schritt besteht darin, die Ventilfunktion – Ein/Aus, Durchflussregelung, Richtungs- oder Druckschutz – an Ihre Anwendung anzupassen.

F: Woher weiß ich, ob ich ein Ventil mit Weich- oder Metallsitz benötige?

Weichsitzende Ventile (PTFE, Elastomere) eignen sich am besten für niedrige bis mittlere Temperaturen und saubere Medien. Ventile mit Metallsitz sind für hohe Temperaturen, abrasive oder korrosive Flüssigkeiten und anspruchsvolle Industrieanwendungen geeignet.

F: Sollte ich ein manuelles oder automatisiertes Ventil wählen?

Manuelle Ventile sind für kleine Systeme kostengünstig, einfach und zuverlässig. Automatisierte Ventile (elektrisch oder pneumatisch) eignen sich besser für ferngesteuerte oder präzisionsgesteuerte Prozesse mit hohen Zyklen. Auch Sicherheits- und Ausfallsicherheitsanforderungen beeinflussen diese Wahl.

F: Wie stelle ich sicher, dass ein Ventil mit meinen Medien kompatibel ist?

Überprüfen Sie die Materialkompatibilitätstabellen. Verwenden Sie für korrosive Flüssigkeiten Ventile aus Edelstahl, Legierungen oder mit Auskleidung. Wählen Sie für giftige oder hochreine Gase polierte, sauerstoffgereinigte Ventile und Designs, die Kontaminationsfallen vermeiden.

Abschluss

Die Wahl des richtigen Ventils muss nicht verwirrend sein. Unter Berücksichtigung von Medientyp, Druck, Temperatur und Betätigungsanforderungen können Sie eine Lösung finden, die dafür sorgt, dass Ihr System reibungslos und sicher läuft. Denken Sie daran, dass jede Ventilentscheidung Auswirkungen auf Effizienz, Wartung und langfristige Zuverlässigkeit hat.

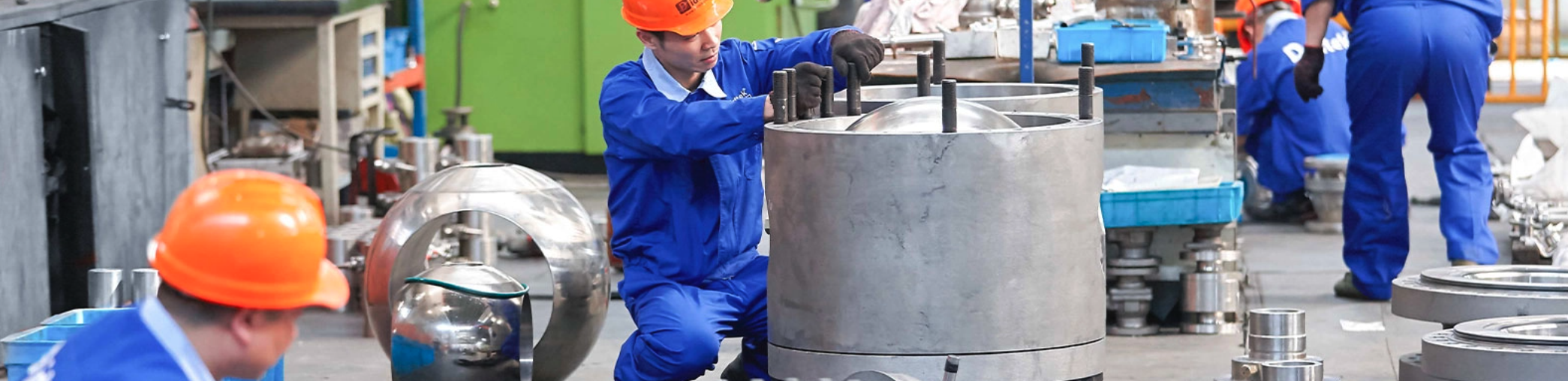

Bei Didtek Valve Group Co., Ltd ., bieten wir eine breite Palette an Ventilen an, die für die unterschiedlichen Industrie- und Laboranforderungen konzipiert sind. Entdecken Sie unsere Produkte und die fachkundige Beratung, um sicherzustellen, dass Sie ein Ventil auswählen, das wirklich zu Ihrer Anwendung passt und dafür sorgt, dass Ihre Betriebsabläufe optimal funktionieren.
