Die Spezifikation eines Rohrleitungs-Absperrventils für Hochdruckanwendungen birgt enorme Risiken. Moderne Midstream-Anlagen verarbeiten flüchtige Medien unter extremer mechanischer Belastung. Ein plötzlicher Druckabfall erfordert ein sofortiges mechanisches Eingreifen. Während eines kritischen Durchflussanstiegs können Sie sich nicht auf den manuellen Betrieb verlassen. Die Automatisierung dieser Hochleistungssysteme erfordert eine strenge technische Bewertung. Anlageningenieure müssen Betätigungsgeschwindigkeit, Ausfallsicherheit und Infrastrukturbeschränkungen in Einklang bringen. Die Wahl der richtigen Automatisierung bringt komplexe technische Kompromisse mit sich. Sie müssen Umweltgefahren und die Verfügbarkeit von Versorgungseinrichtungen berücksichtigen. Eine Abweichung hiervon gefährdet Ihr gesamtes Sicherheitsprotokoll für die Anlage.
Wir werden die entscheidenden Leistungsunterschiede zwischen luftbetriebenen und motorbetriebenen Methoden untersuchen. Wir werden über die grundlegende Fluiddynamik hinausgehen. Sie werden entdecken, wie die Notfallreaktionsfähigkeiten Ihre endgültige Spezifikation bestimmen. Sie erfahren, wie Sie diese Geräte in Ihre bestehenden Diagnosenetzwerke integrieren. Sie werden auch die schwerwiegenden Einschränkungen von Notstromversorgungen verstehen. Dadurch wird sichergestellt, dass der von Ihnen gewählte Mechanismus perfekt mit den Anforderungen der Branche übereinstimmt. Dieser Leitfaden bietet die technische Klarheit, die für sicherere und äußerst zuverlässige Pipeline-Entscheidungen erforderlich ist.
Wichtige Erkenntnisse
Geschwindigkeit vs. Präzision: Pneumatische Aktuatoren liefern Notabschaltgeschwindigkeiten im Millisekunden-zu-Sekunden-Bereich; Elektrische Stellantriebe bieten eine hervorragende modulierende Steuerung und SCADA-Datenintegration.
Ausfallsichere Zuverlässigkeit: Die mechanische Federrückstellung in pneumatischen Systemen bleibt der Industriestandard für Ausfallsicherheit, wohingegen elektrische Systeme Batterie-Backups oder Superkondensatoren erfordern.
Infrastruktureinschränkungen: Ein pneumatischer Kugelhahn mit Drehzapfen erfordert eine saubere, trockene Instrumentenluftversorgung, während ein Kugelhahn mit elektrischem Antrieb auf eine stabile Netzstromversorgung und spezielle Zertifizierungen für Gefahrenbereiche angewiesen ist.
Kostenrealität: Pneumatik bietet niedrigere Ventilkosten im Vorfeld, aber höhere Infrastrukturkosten auf Anlagenebene (Kompressoren). Bei Elektrofahrzeugen sind die anfänglichen Stückkosten höher, aber der langfristige Wartungsaufwand ist geringer.
Baseline Engineering: Zapfenmontage trifft auf Betätigung
Sobald Sie den Kernkörper ausgewählt haben, müssen Sie einen Betätigungsansatz wählen. Die Industrie verlässt sich bei der Erzeugung mechanischer Kraft hauptsächlich auf zwei Methoden.
Luftbetriebene Automatisierung: Ein pneumatisches Antriebsventil wandelt Druckluft in Drehmoment um. Für kleinere Größen verwenden Ingenieure typischerweise Zahnstangen-Ritzel-Mechanismen. Sie verwenden robuste Scotch-Yoke-Mechanismen für große Rohrleitungsdurchmesser.

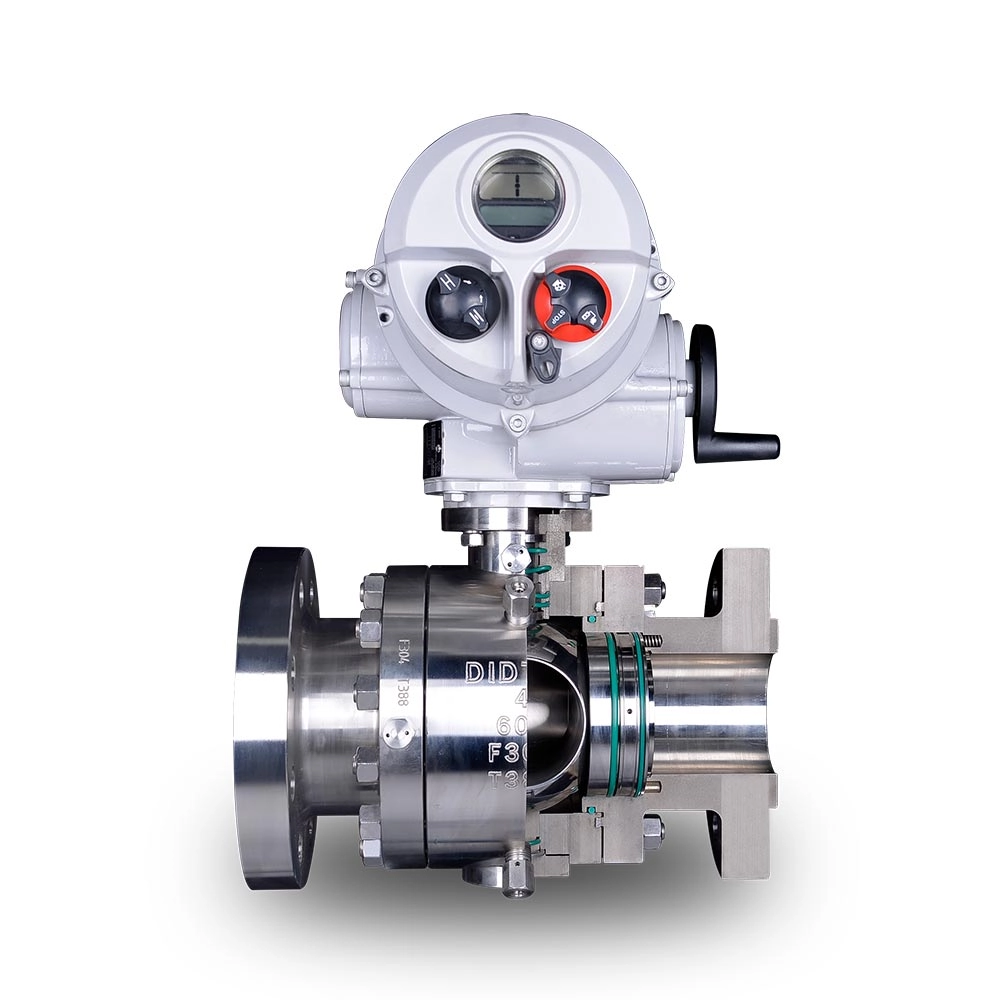

Motorbetriebene Automatisierung: Elektrische Stellantriebe verwenden einen Elektromotor gepaart mit einem Hochleistungsgetriebe. Sie beziehen Strom aus dem Netz, um den Ventilschaft schrittweise zu drehen.
Die Beschaffungsrealität bleibt unkompliziert. Der Kern des metallischen Ventilkörpers ist in beiden Szenarien identisch. Ihre Entscheidung hängt vollständig von der verfügbaren Infrastruktur vor Ort ab. Sie müssen Ihre spezifischen Arbeitszyklusanforderungen bewerten. Sie müssen den Aktuator auch an Ihre Safety Integrity Level (SIL)-Anforderungen anpassen. Ein einwandfreier Ventilkörper bedeutet nichts, wenn der Antrieb im Krisenfall ausfällt.
Kopf-an-Kopf-Leistung und Reaktionsgeschwindigkeit
Die Geschwindigkeit der Automatisierung bestimmt die Sicherheit der Pipeline. Eine schnelle Reaktion verhindert katastrophale Leckagen. Eine langsame Reaktion führt zu einer Umweltkatastrophe. Wir müssen untersuchen, wie sich diese Systeme unter extremer Belastung verhalten.
Ein pneumatischer Kugelhahn dominiert die Notabschaltung (ESD)-Anwendungen. Es bietet einen enormen Geschwindigkeitsvorteil. Pneumatiksysteme nutzen Schnellentlüftungsventile. Sie lassen die Druckluft sofort ab. Dies ermöglicht schnelle Schließzeiten, die oft unter einer Sekunde liegen. Diese rasante Geschwindigkeit benötigen Sie, um gebrochene Rohrabschnitte sofort zu isolieren.
Dem müssen wir motorisierte Optionen gegenüberstellen. Ein Kugelhahn mit elektrischem Stellantrieb basiert auf internen Übersetzungsverhältnissen. Sie ist streng durch die Motordrehzahl begrenzt. Das elektronische Schließen eines Ventils mit großem Durchmesser dauert mehrere Sekunden oder sogar Minuten. Diese langsamere Geschwindigkeit bietet jedoch einen deutlichen Vorteil. Der elektrische Betrieb ist außergewöhnlich sanft. Dadurch wird das Risiko von „Wasserschlägen“ in der Leitung praktisch ausgeschlossen. Plötzliche Schließungen beschädigen häufig nachgeschaltete Instrumente. Elektrische Systeme schützen empfindliche Pipeline-Segmente vor kinetischen Spitzen.
Auch die Modulationsfähigkeiten unterscheiden sich drastisch. Pneumatische Stellungsregler weisen inhärente Einschränkungen auf. Bei Mikroeinstellungen kommt es zu einer Hysterese. Außerdem verbrauchen sie während des Betriebs kontinuierlich Luft. Elektrische Aktuatoren zeichnen sich durch kontinuierliche Modulation aus. Sie bewältigen den komplexen Durchflussausgleich in Rohrleitungen mühelos. Sie tolerieren 100 % Einschaltdauer ohne Abwürgen oder Überhitzung.
Leistungsmetrik
Pneumatische Betätigung
Elektrische Betätigung
Notabschaltzeit
< 1 Sekunde (Millisekundenpotential)
10 bis 60+ Sekunden (abhängig von der Ausrüstung)
Modulationspräzision
Mäßig (anfällig für Hysterese)
Außergewöhnlich hoch (digitale Steuerung)
Einschaltdauerbewertung
Begrenzt durch Wiederherstellung der Luftzufuhr
Bis zu 100 % Dauerbetrieb
Wasserschlagrisiko
Hoch (wenn nicht richtig gedämpft)
Sehr niedrig (sanfter, allmählicher Strich)
Ausfallsichere Mechanismen und Einhaltung von Gefahrenbereichen
Das Fail-Safe-Dilemma hält Pipeline-Ingenieure nachts wach. Die Ausrüstung wird irgendwann an Strom verlieren. Sie müssen sicherstellen, dass das System automatisch eine sichere Position einnimmt. Ihre Wahl der Automatisierung bestimmt, wie Sie diese Sicherheit erreichen.
Die pneumatische ausfallsichere Technik ist wunderbar einfach. Es basiert auf einem schweren mechanischen Federrückstellmechanismus. Wenn der Luftdruck abfällt, entspannt sich die komprimierte Feder sofort. Es zwingt das Ventil in eine vorgegebene Fail-Open- oder Fail-Clos-Position. Diese Reaktion ist mechanisch absolut. Es ist nicht auf Leiterplatten oder Backup-Netze angewiesen. Es bleibt der Goldstandard für SIL 3-Sicherheitsumgebungen.
Elektrische ausfallsichere Designs erfordern komplexe moderne Problemumgehungen. Ingenieure verwenden elektromagnetische Kupplungen gepaart mit Spezialfedern. Sie setzen auch Backup-Batteriepacks oder Superkondensatoren ein. Diese Komponenten bergen erhebliche Wartungsrisiken. Batteriezellen verschlechtern sich bei extremen Temperaturen schnell. Eine gefrorene Batterie kann ein kritisches Absperrventil nicht schließen.
Explosionsschutznormen (ATEX / IECEx) erschweren Ihre Spezifikation zusätzlich. Die Midstream-Infrastruktur ist ständig von brennbaren Gasen umgeben.
Inhärente Sicherheit: Druckluft erzeugt keine Funken. Pneumatiksysteme bleiben in hochexplosiven Umgebungen grundsätzlich sicherer.
Schwere Gehäuse: Elektrische Stellantriebe enthalten Lichtbogenmotoren. Sie erfordern schwere, teure explosionsgeschützte Gehäuse nach NEMA 7 oder NEMA 9.
Gefahren bei der Verkabelung: Elektroinstallationen erfordern eigensichere Kabelkanäle. Eine einzelne beschädigte Kabeldichtung gefährdet die gesamte Explosionsschutzklasse.
Häufiger Fehler: Spezifizieren Sie niemals einen elektrischen Stellantrieb für eine explosionsgefährdete Zone, ohne die Stabilität des örtlichen Netzes zu überprüfen. Durch häufige Stromausfälle werden Ihre ausfallsicheren Batteriereserven schnell erschöpft.
Infrastrukturwartung und Lebenszyklus-Realitäten
Jedes Automatisierungssystem erfordert eine spezifische physische Infrastruktur. Diese Anforderungen führen zu einzigartigen Schwachstellen. Sie müssen die Fähigkeiten Ihrer Anlage überprüfen, bevor Sie die Spezifikation Ihres Pipeline-Absperrventils abschließen .
Pneumatiksysteme bergen zahlreiche mechanische Einschränkungen. Sie erfordern eine absolute Garantie für saubere und trockene Instrumentenluft. Sie müssen Hochleistungs-Industriekompressoren installieren und warten. Sie müssen auch komplexe Filtersysteme implementieren. Umfangreiche Luftringnetze sind von Sicherheitslücken geplagt. Kompressorausfälle legen das gesamte automatisierte Netzwerk schlagartig lahm. Lecks in Luftleitungen verschwenden lautlos große Mengen erzeugter Energie.
Umweltfaktoren stellen eine große Bedrohung für Pneumatikschläuche dar. In die Luftversorgungsleitungen gelangt zwangsläufig Feuchtigkeit. Dieses Kondensat gefriert in Rohrleitungsumgebungen mit Minustemperaturen schnell. Eine gefrorene Luftleitung macht den Antrieb völlig unbrauchbar. Sie müssen aktive Lufttrockner installieren, um katastrophale Ausfälle im Winter zu verhindern.
Die Realität des elektrischen Lebenszyklus sieht ganz anders aus. Moderne Elektrosysteme bieten eine unkomplizierte „Plug-and-Play“-Verkabelung. Sie eliminieren aufwändige Installationen von Edelstahlrohren. Außerdem entfällt der kontinuierliche Energieverbrauch, der mit riesigen Luftkompressoren verbunden ist. Elektrische Einheiten verbrauchen nur während ihres eigentlichen Hubs nennenswerte Energie. Ansonsten ruhen sie. Dadurch entsteht ein viel schlankerer physischer Fußabdruck.
Best Practice: Überwachen Sie immer die Dichtungen des Antriebsgehäuses. Elektrische Geräte leiden, wenn Feuchtigkeit die O-Ringe umgeht und die internen Steuerplatinen korrodiert. Führen Sie ein strenges jährliches Protokoll zur Siegelinspektion ein.
Entscheidungsrahmen: Auswahlliste für Ihre Pipeline
Durch die Auswahl des richtigen Aktuators wird die Betriebsreibung vermieden. Sie müssen die Technologie an Ihre spezifischen Feldbedingungen anpassen. Wir haben die folgenden Entscheidungsrichtlinien strukturiert, um Ihre technischen Entscheidungen zu vereinfachen.
Wann sollte eine luftbetriebene Automatisierung spezifiziert werden?
Wenn Ihr Standort bestimmte Kriterien erfüllt, Die beste Leistung erbringt es in ausgereiften Industrieumgebungen. sollten Sie sich für einen pneumatischen Kugelhahn mit Drehzapfen entscheiden.
Ihre Anlage verfügt bereits über eine zuverlässige Instrumentenluftringleitung mit hoher Kapazität.
Die Anwendung erfordert strenge SIL-bewertete Notabschaltfunktionen.
Sie arbeiten in einer Zone mit hoher Brenngefahr, in der die Minimierung des elektrischen Fußabdrucks gesetzlich vorgeschrieben ist.
Sie legen Wert auf mechanische Federrücklaufsicherheit gegenüber digitaler Diagnose.
Wann sollte eine motorbetriebene Automatisierung spezifiziert werden?
Motorisierte Technologie gedeiht in isolierten oder stark digitalisierten Umgebungen. Es löst verschiedene logistische Probleme.
Sie betreiben abgelegene Midstream-Übergabestationen, an denen der Betrieb eines Industriekompressors physikalisch nicht möglich ist.
Ihr Prozess erfordert einen hochpräzisen Durchflusskontrollausgleich.
Sie benötigen eine umfassende Integration in fortschrittliche SCADA- oder IIoT-Diagnosenetzwerke.
Ihre Pipeline ist extrem kalten Wetterbedingungen ausgesetzt, bei denen die Kondensation der Instrumentenluft ein erhebliches Gefrierrisiko darstellt.
Zwingen Sie eine Technologie nicht in die falsche Umgebung. In der abgelegenen Wildnis fällt ein pneumatisches System aus. Ein elektrisches System hat Schwierigkeiten, die Notabschaltgeschwindigkeiten in einer volatilen Raffinerieumgebung zu erreichen. Bewerten Sie Ihre Infrastruktur ehrlich, bevor Sie die Bestellung aufsetzen.
Abschluss
Die Wahl zwischen pneumatischer und elektrischer Betätigung bestimmt Ihre betriebliche Belastbarkeit. Der optimale Mechanismus hängt streng von Ihrer vorhandenen Standortinfrastruktur ab. Es hängt auch von Ihren genauen Geschwindigkeitsanforderungen und ausfallsicheren Sicherheitsanforderungen ab. Luftbetriebene Systeme bieten unübertroffene Notfallreaktionsgeschwindigkeiten und absolute mechanische Sicherheit. Motorbetriebene Systeme bieten eine hervorragende digitale Integration und gedeihen an abgelegenen Orten ohne Luftversorgung.
Ihr nächster Schritt erfordert sofortiges Handeln. Prüfen Sie noch heute Ihre verfügbaren Stromnetze und Druckluftkapazitäten. Dokumentieren Sie Ihre extremen Umgebungstemperaturen sorgfältig. Konsultieren Sie abschließend ein spezialisiertes Ventiltechnikteam. Teilen Sie Ihre spezifischen Flüssigkeitsbedingungen und API 6D-Anforderungen mit. Sie helfen Ihnen dabei, den richtigen Stellantrieb zu dimensionieren, um eine langfristige Pipeline-Sicherheit zu gewährleisten.
FAQ
F: Kann ein elektrischer Antrieb die Schließgeschwindigkeit eines pneumatischen Antriebes erreichen?
A: Nein, pneumatische Systeme sind bei der Notfallisolierung von Natur aus schneller. Sie leiten die Druckluft sofort über Schnellentlüftungsventile ab. Elektrische Stellantriebe sind auf physikalische Getriebe und Motordrehzahlbegrenzungen angewiesen. Einige spezialisierte elektrische Aktuatoren schließen diese Geschwindigkeitslücke, bringen jedoch einen erheblichen technischen Aufwand und ein erhebliches Gewicht mit sich.
F: Was passiert mit einem pneumatischen Rohrleitungsabsperrventil, wenn die Anlage den Luftdruck verliert?
A: Es basiert auf einem mechanischen Federrückstellmechanismus. Wenn der Luftdruck sinkt, entspannt sich die komprimierte Hochleistungsfeder automatisch. Dadurch wird das Ventil in seine vorgesehene Fail-Safe-Position gezwungen. Ganz nach Ihren spezifischen Sicherheitsanforderungen erfolgt die Funktion „Fail-Open“ oder „Fail-Closing“.
F: Sind elektrische Kugelhähne mit Zapfen sicher für brennbare Rohrleitungsprodukte?
A: Ja, sie sind völlig sicher, wenn sie richtig angegeben werden. Sie müssen den elektrischen Stellantrieb in einem zertifizierten explosionsgeschützten Gehäuse wie NEMA 7 oder NEMA 9 einschließen. Außerdem müssen Sie sich strikt an eigensichere Verkabelungsstandards halten, um zu verhindern, dass interne Funken externe gefährliche Gase entzünden.
