Rückflussverhinderer vs. Rückschlagventil: Hauptunterschiede

Wussten Sie, dass ein umgekehrter Wasserfluss zu katastrophalen Systemausfällen führt? Einen Rückflussverhinderer mit einem Standard-Wegeventil zu verwechseln, ist ein riskantes Unterfangen. Als Ingenieur für Flüssigkeitssteuerung erlebe ich häufig, dass dieser spezielle Fehler zu schwerer Wasserverschmutzung, hohen kommunalen Bußgeldern und irreparablen Schäden an der Ausrüstung führt. In diesem Leitfaden erklären wir die grundlegenden Unterschiede. Sie erfahren genau, wie Sie die richtige Komponente für Ihr Rohrleitungsnetz bestimmen.

Wichtige Erkenntnisse

Bevor wir uns mit den mechanischen Besonderheiten befassen, müssen wir die grundlegenden Regeln zur Rückflussverhinderung festlegen. Beide Geräte sorgen dafür, dass Flüssigkeiten in eine Richtung bewegt werden. Ihre Technik, Anwendung und rechtliche Stellung sind jedoch nach wie vor sehr unterschiedlich. Um diese Unterschiede auf einen Blick zu verdeutlichen, sehen Sie sich die folgende Kernvergleichstabelle an.

Die Grundlagen verstehen: Was ist ein Rückschlagventil?

Ein Standard-Wegeventil ist eine mechanische Komponente, die direkt in eine Rohrleitung eingebaut wird. Es lässt Flüssigkeiten, Gase oder Dampf nach vorne strömen, schließt sich jedoch automatisch, um jede Rückwärtsbewegung zu blockieren. Der Betrieb beruht ausschließlich auf Flüssigkeitsdruck und nicht auf einer externen Betätigung.

Wenn der Flüssigkeitsdruck stromaufwärts den minimalen Öffnungsdruck überschreitet, hebt sich die Innenplatte. Die Flüssigkeit fließt nahtlos durch. Wenn der Durchfluss stoppt, sorgt der stromabwärtige Druck in Kombination mit der Federkraft für einen festen Sitz des Verschlusselements. Diese sofortige Reaktion schützt empfindliche vorgeschaltete Pumpen vor zerstörerischen Wasserschlägen.

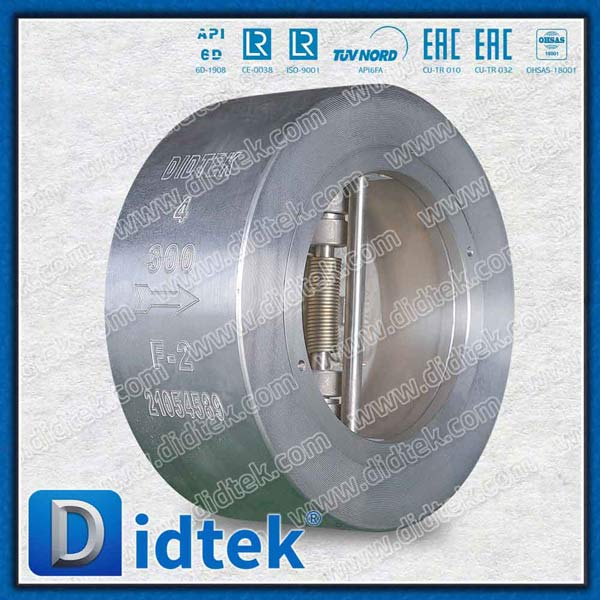

Platz und Gewicht sind entscheidende Faktoren in dichten industriellen Rohrleitungsnetzen. Wafer-Designs bieten eine kompakte Grundfläche, die von Ingenieuren sehr geschätzt wird. Beispielsweise entspricht ein halterloses Doppelplattenventil aus geschmiedetem Stahlwafer strikt den Designstandards API 594 und weist keine Gehäusedurchdringungen auf. Diese spezielle technische Wahl eliminiert potenzielle Leckpfade zur Atmosphäre. Diese aus äußerst haltbaren Materialien wie geschmiedetem F2-Stahl gefertigten Komponenten meistern anspruchsvolle Industrieumgebungen mit hohem Druck einwandfrei.

Die Grundlagen verstehen: Was ist ein Rückflussverhinderer?

Eine Eindämmungsbaugruppe fungiert als streng regulierte Lebenssicherheitsvorrichtung. Es verhindert gezielt, dass verunreinigtes oder schmutziges Wasser in die saubere öffentliche Trinkwasserversorgung gelangt. Um zu verstehen, wie es funktioniert, müssen Sie zwei physikalische Gefahren verstehen.

Stellen Sie sich einen plötzlichen Wasserrohrbruch in einer belebten Stadtstraße vor. Durch dieses Ereignis entsteht ein Unterdruckvakuum in den städtischen Leitungen. Der Staubsauger saugt buchstäblich schmutziges Wasser aus einer privaten Anlage zurück in das öffentliche Netz. Wir nennen das Rücksaugen. Ein Gegendruck entsteht, wenn der stromabwärtige Druck in einem privaten Rohrleitungssystem den eingehenden Versorgungsdruck übersteigt. Druckerhöhungspumpen oder Wärmeausdehnung in gewerblichen Heizkesseln drücken schmutziges Wasser entgegen dem normalen Durchfluss zurück.

Eine echte Eindämmungsbaugruppe stoppt beide Gefahren. Es verfügt über Absperrventile an beiden Enden zur Wartungsisolierung. Standardisierte Prüfhähne ermöglichen zertifizierten Fachleuten das Anbringen von Messgeräten und die Überprüfung des Innendrucks. Hochgefährliche Modelle wie die Reduzierdruckzonen-Baugruppe leiten kontaminiertes Wasser physisch aus dem System ab, wenn interne Prüfungen fehlschlagen.

Branchentrends in der Rückflussverhinderung

Die Landschaft der Flüssigkeitskontrolle entwickelt sich rasant weiter. Aktuelle Branchenanalysen zeigen einen massiven Wandel hin zu einem intelligenteren Wassermanagement. Die alternde kommunale Infrastruktur erhöht weltweit das Risiko von Druckabfällen und Rückstauereignissen. Lokale Wasserbehörden setzen jetzt strengere Compliance-Vorschriften durch. Sie verzichten aktiv auf milde Bestandsschutzklauseln und fordern sofortige Nachrüstungen von Hochrisiko-Eindämmungsbaugruppen in gewerblichen Einrichtungen.

Wir sehen auch, wie das Internet der Dinge mit traditionellen mechanischen Ventilen verschmilzt. Facility Manager setzen zunehmend intelligente Überwachungssysteme ein, um Druckunterschiede in Echtzeit zu erkennen. Diese digitale Integration verändert die Denkweise der Branche von reaktiven Reparaturen hin zu proaktiver Kontaminationsprävention. Diesen Regulierungskurven immer einen Schritt voraus zu sein, ist eine Grundvoraussetzung für die Risikominderung in der modernen Technik.

Hauptunterschiede in Design und Anwendung

Wie entscheiden Sie, welche Komponente zu Ihrem System passt? Bei der Bewältigung des Dilemmas zwischen Rückschlagventil und Rückflussverhinderer kommt es letztlich auf die Analyse des Zwecks, der Designkomplexität, der ausfallsicheren Mechanismen und der gesetzlichen Vorschriften an.

Zweck und Schutzniveau

Der kritischste Unterschied liegt darin, was das Gerät schützt. Zum Schutz von Sachwerten und Maschinen installieren Sie ein Standard-Rückschlagventil. Es verhindert, dass Wasser durch das Rohr einer Sumpfpumpe zurückfließt und den Motor durchbrennt. Umgekehrt schützt eine Eindämmungsbaugruppe menschliches Leben. Es stellt sicher, dass giftige Chemikalien aus einem industriellen Mischkessel nicht in die städtische Wasserversorgung gelangen können.

Designkomplexität und Redundanz

Ein Standardventil stellt ein einzelnes Stück Hardware dar. Es besteht aus einem Körper, einem Sitz und einem scheibenförmigen Verschlusselement. Unterdessen fungiert eine Eindämmungseinheit als integriertes System. Selbst die einfachste testbare Einheit enthält zwei unabhängige Prüfmechanismen, die in Reihe geschaltet sind. Robuste Absperrventile stützen die Baugruppe ab und umfassen mindestens vier Prüfhähne. Durch diesen mehrteiligen Aufbau ist Redundanz gewährleistet. Sollte eine innere Dichtung kaputt gehen, sichern die restlichen Komponenten die Wasserversorgung.

Ausfallsichere Mechanismen

Im Maschinenbau bestimmt eine Ausfallsicherung, was bei einem Ausfall passiert. Wenn Fremdkörper ein Standardventil öffnen, verliert es einfach seine Fähigkeit, den Rückfluss zu stoppen. Der Systembetreiber bemerkt diesen Fehler möglicherweise erst, wenn nachgeschaltete Geräte beschädigt werden. Containment-Baugruppen verfügen über integrierte Ausfallsicherungen. Wenn der Innendruck abfällt oder ein Mechanismus blockiert, öffnet sich das Überdruckventil automatisch. Es leitet das Wasser in einen dafür vorgesehenen Abfluss ab und macht den Facility Manager optisch darauf aufmerksam, dass eine sofortige Wartung erforderlich ist.

Prüfung, Preis und Platzbedarf

Wartungsteams behandeln Standard-Wegeventile im Allgemeinen als „Install-and-Forget“-Hardware. Es gibt keine gesetzliche Verpflichtung, sie zu testen. Eindämmungseinheiten unterliegen einer strengen behördlichen Kontrolle. Kommunen verlangen sofortige Tests bei der Installation und danach jährlich. Lizenzierte Techniker müssen diese Auswertungen mit kalibrierten Differenzdruckmessgeräten durchführen.

Standardventile bleiben relativ kostengünstig und zeichnen sich durch einen minimalen Platzbedarf bei der Installation aus. Sie können sie problemlos vertikal oder horizontal in engen Rohrleitungskorridoren installieren. Containment-Baugruppen sind sperrig und erfordern erhebliche Kapitalinvestitionen. Die Sanitärvorschriften schreiben strenge Installationsabstände vor und erfordern die Montage in einer bestimmten Höhe über dem Boden, um den Testzugang zu gewährleisten.

Erkundung von Variationen: DCVA und Dual-Check-Mechanismen

Bei der Suche nach Flüssigkeitskontrolllösungen stoßen Ingenieure häufig auf Begriffe, die identisch klingen, sich aber auf funktionell unterschiedliche Geräte beziehen. Für die Einhaltung der Vorschriften ist es von entscheidender Bedeutung , den genauen Unterschied zwischen einem Rückflussverhinderer mit doppeltem Rückschlagventil und einem Standard-Richtungsmechanismus zu verstehen.

Die Doppelrückschlagventilbaugruppe

Eine Doppelrückschlagventilbaugruppe ist ein gesetzlich anerkanntes und prüfbares Gerät. Es besteht aus zwei unabhängig voneinander arbeitenden Federmechanismen, die in einem einzigen robusten Gehäuse untergebracht sind. Zwei dicht schließende Absperrventile rahmen die gesamte Baugruppe ein, zu der auch vier Prüfhähne für den Diagnosezugang gehören.

Ingenieure spezifizieren diese Baugruppe typischerweise für gewerbliche Anwendungen mit geringer bis mittlerer Gefahr. Es fehlt ein atmosphärisches Überdruckventil, sodass bei einem Ausfall kein Wasser abgelassen wird. Die Sanitärvorschriften erlauben dies nur in Szenarien, in denen ein Rückflussereignis eher eine Belästigung als eine ernsthafte Gefahr für die Gesundheit darstellen würde. Zu den üblichen Installationen gehören gewerbliche Sprinkleranlagen.

Das Doppelrückschlagventil

Ein Doppelrückschlagventil enthält außerdem zwei interne, in Reihe geschaltete Einwegmechanismen. Hier enden die funktionalen Ähnlichkeiten. Bei diesem Gerät fehlen externe Prüfhähne und Absperrventile vollständig.

Da Techniker es nicht mit einem Manometer vor Ort testen können, wird es als nicht prüfbares Gerät eingestuft. Die Kommunen verbieten ausdrücklich, dass nicht prüfbare Geräte die öffentliche Wasserversorgung vor gewerblichen Gefahren schützen. Diese sind ausschließlich für Anwendungen im Wohnbereich mit geringer Gefährdung vorgesehen, beispielsweise für den Leitungsschutz für Untertisch-Wasserfilter.

Anwendungsleitfaden: Wann sollte welches Ventil verwendet werden?

Die Auswahl der richtigen Komponente erfordert eine strenge Bewertung der Systemparameter. Überdimensionierung eines geschlossenen Kreislaufsystems verschwendet wertvolles Kapital. Der Einsatz eines einfachen Einwegventils dort, wo eine Sicherheitseinheit gesetzlich vorgeschrieben ist, führt zu einer katastrophalen Haftung.

Wann sollte man ein Wegeventil wählen?

Geben Sie diese für geschlossene Industriesysteme und die allgemeine Flüssigkeitskontrolle an, bei denen eine Kreuzkontamination mit der kommunalen Trinkwasserversorgung physikalisch unmöglich ist. Zu den wichtigsten Anwendungen gehören:

• mit Rückschlagventil : Aufrechterhaltung der Richtungsströmung in Kaltwasser- oder Heizkreisläufen.
• Pumpenstationen: Auf der Auslassseite der Pumpen installiert, um Wasserschläge und eine umgekehrte Laufraddrehung zu verhindern.
• Abwasser und Abwasser: Sicherstellen, dass entsorgter Abfall nicht in das Entwässerungsnetz eines Gebäudes zurückfließen kann.
• Chemische Verarbeitung: Verhinderung der flüchtigen Vermischung verschiedener reaktiver Chemikalien in Rohrleitungen mit mehreren Zuleitungen.

Wann sollte eine Eindämmungsbaugruppe ausgewählt werden?

Sie müssen an jeder tatsächlichen oder potenziellen Querverbindung zwischen einem öffentlichen Wassersystem und einer Quelle nicht trinkbarer Flüssigkeiten eine Auffangbaugruppe installieren. Hochrisikoszenarien erfordern strengen Schutz:

• Bewässerung und Landschaftsbau: Sprinklerköpfe sitzen in mit Düngemitteln kontaminierten Böden. Durch einen Druckabfall kann dieser giftige Schlamm leicht in die Trinkwasserversorgung gelangen.
• Gewerbliche Heizkessel: Diese Systeme verwenden chemisch behandeltes Wasser, um Kalkablagerungen zu verhindern. Durch eine ordnungsgemäße Montage wird dieses giftige Wasser vom öffentlichen Netz isoliert.
• Medizinische Einrichtungen: Waschbecken und Autoklaven erfordern strenge Schutzmaßnahmen, um schwerwiegende biologische Gefahren zu isolieren.
• Industrielle Mischtanks: Produktionsanlagen, die Stadtwasser zum Verdünnen von Chemikalien verwenden, müssen Hochrisiko-Eindämmungseinheiten direkt am Hauptwasserzähler installieren.

Bewertung der Systemmedien und Materialauswahl

Die physikalischen und chemischen Eigenschaften der durch Ihre Rohrleitung fließenden Flüssigkeit haben großen Einfluss auf den Auswahlprozess. Um eine langfristige Zuverlässigkeit zu gewährleisten, ist die Materialverträglichkeit nicht verhandelbar.

Beim Umgang mit Trinkwasser müssen die Materialien strengen Gesundheits- und Sicherheitsstandards wie dem Safe Drinking Water Act entsprechen. Dieses Gesetz schreibt bleifreie Komponenten vor. Ventilkörper für diese Anwendungen werden typischerweise aus bleifreiem Messing oder zugelassenem Edelstahl in Sanitärqualität gegossen.

Industrielle Rohrleitungen, in denen aggressive Säuren oder aggressive Lösungsmittel transportiert werden, erfordern eine hochbelastbare Metallurgie. Normales Gusseisen korrodiert in diesen anspruchsvollen Umgebungen schnell. Ingenieure müssen Komponenten spezifizieren, die aus Edelstahl 316 oder Duplexlegierungen geschmiedet sind. Die Verwendung von Designs mit schützenden PTFE-Teflon-Auskleidungen trägt auch dazu bei, unerbittlichen chemischen Angriffen standzuhalten.

Das Vorhandensein suspendierter Feststoffe beeinträchtigt die Leistung erheblich. Eindämmungsbaugruppen sind bekanntermaßen empfindlich gegenüber Trümmern. Ihre Präzisionsfedern und dichten Elastomer-Dichtflächen können durch Partikel leicht blockiert werden. Wenn das Medium starken Schlamm oder Schlamm enthält, sind Standard-Industrieventile weitaus besser geeignet. Ihre Innengeometrien ermöglichen den nahtlosen Durchgang größerer Partikel ohne Verstopfungen.

Wartung, Tests und Einhaltung gesetzlicher Vorschriften

Die Regulierungslandschaft zur Rückflussverhinderung ist streng. Standardmäßige mechanische Komponenten folgen allgemeinen technischen Best Practices. Eindämmungseinheiten unterliegen der strengen Zuständigkeit der Gesetze zur öffentlichen Gesundheit.

In Nordamerika regeln Organisationen wie die American Water Works Association und die Foundation for Cross-Connection Control and Hydraulic Research Designstandards. Lokale Gerichtsbarkeiten setzen diese Regeln durch den Uniform Plumbing Code durch. Facility Manager müssen sicherstellen, dass jedes installierte Gerät über die entsprechenden Zertifizierungen für seine spezifische Gefahrenstufe verfügt.

Mechanische Federn ermüden und Gummidichtungen verschlechtern sich mit der Zeit. Diese Sicherheitsbehälter erfordern jährliche Tests. Ein zertifizierter Techniker führt diese Bewertung mithilfe eines kalibrierten Differenzdruckmessgeräts durch. Sie messen den genauen Druckunterschied über die internen Mechanismen. Wenn ein Mechanismus den gesetzlich vorgeschriebenen Druckschwellenwert nicht einhält, muss der Techniker verschlissene Elastomere ersetzen und das Gerät erneut testen.

FAQ

Kann ich anstelle eines Rückflussverhinderers ein Rückschlagventil verwenden?

Nein, Sie können kein Standard-Rückschlagventil als Ersatz verwenden, wenn Ihre Rohrleitung an eine Trinkwasserversorgung angeschlossen ist. Um die öffentliche Gesundheit zu schützen, schreiben die Sanitärvorschriften gesetzlich eine zertifizierte Eindämmungsbaugruppe vor. Standardventilen fehlen die zur Gewährleistung der Sicherheit erforderlichen Ausfallsicherungsmechanismen und unabhängigen doppeltwirkenden Federn.

Besteht ein Rückflussverhinderer nur aus zwei Rückschlagventilen?

Nein, eine Containment-Baugruppe ist deutlich weiter fortgeschritten. Es enthält zwar zwei intern belastete Mechanismen, die in Reihe arbeiten, verfügt aber auch über spezielle Prüfhähne und Hochleistungs-Absperrventile. Diese spezifischen Komponenten sind gesetzlich vorgeschrieben, um die obligatorische jährliche Leistungsprüfung zu ermöglichen. Erweiterte Modelle verfügen außerdem über hydraulische Überdruckventile für die Notentleerung.

Was ist der Unterschied zwischen einem Rückflussverhinderer mit Doppelrückschlagventil und einem Doppelrückschlagventil?

Der Hauptunterschied liegt in der Testbarkeit und den Gefahrenstufen der Anwendung. Eine Doppelrückschlagventilbaugruppe ist eine prüfbare Einheit, die mit Absperrventilen und Prüfhähnen ausgestattet ist. Es ist für kommerzielle Anwendungen mit geringem Risiko konzipiert, bei denen eine jährliche Überprüfung gesetzlich vorgeschrieben ist. Ein Doppelrückschlagventil ist ein nicht prüfbares Gerät, das für Anwendungen in Wohngebieten mit geringem Risiko verwendet wird. Es kann nicht im Feld getestet werden.

Reduzieren Standard-Rückschlagventile den Wasserdruck genauso stark wie Rückflussverhinderer?

Standardkomponenten verursachen einen deutlich geringeren Druckverlust. Ein einfacher Schwenk- oder Hebemechanismus soll die hydraulische Effizienz maximieren. Eine vollständige Sicherheitsbaugruppe verfügt über einen hochkomplexen internen Strömungsweg und nutzt Hochleistungsfedern. Dies führt naturgemäß zu einem viel höheren Druckverlust, den Ingenieure bei der Systemkonstruktion berücksichtigen müssen.

Wo sollte in einer Industrieanlage ein Rückflussverhinderer installiert werden?

Diese Sicherheitsvorrichtungen werden typischerweise an zwei kritischen Stellen installiert. Die Installation der Eindämmung erfolgt unmittelbar nach dem kommunalen Wasserzähler, um das öffentliche Netz zu schützen. Die Installation der Isolierung erfolgt an der spezifischen Verbrauchsstelle innerhalb der Anlage, beispielsweise an der Zusatzwasserleitung für einen gewerblichen Heizkessel. Die genauen Standorte müssen den örtlichen Sanitärvorschriften bezüglich Wartungsabständen entsprechen.

Wie oft müssen Rückflussverhinderer geprüft werden?

Die kommunalen Sanitärvorschriften schreiben gesetzlich vor, dass alle prüfbaren Eindämmungsbaugruppen bei der Erstinstallation und danach mindestens alle 12 Monate einer Inspektion unterzogen werden müssen. Ein lizenzierter und zertifizierter Techniker muss diese jährliche Prüfung durchführen, um sicherzustellen, dass die internen Dichtungen und Federn unter Druck ordnungsgemäß funktionieren.

Was führt zum Ausfall eines Rückflussverhinderers?

Ein Ausfall ist typischerweise auf die Ansammlung von Schmutz, verschlissene Elastomerdichtungen oder ermüdete mechanische Federn zurückzuführen. Sand, Rost oder Rohrablagerungen können sich leicht zwischen den inneren Dichtflächen festsetzen und verhindern, dass das Ventil vollständig schließt. Regelmäßige Wartung und der Einbau von vorgeschalteten Y-Filtern sind entscheidend für die Verlängerung der Lebensdauer dieser empfindlichen Komponenten.
