1. Einführung
Waren Sie schon einmal unsicher, ob ein Ventil offen oder geschlossen ist? Eine falsche Identifizierung des Ventilstatus kann in jedem System zu kostspieligen Fehlern führen.
In diesem Artikel erfahren Sie, wie Sie feststellen können, ob ein Ventil ein- oder ausgeschaltet ist. Sie lernen einfache Methoden kennen, um die Position verschiedener Ventiltypen zu identifizieren und mögliche Probleme zu vermeiden.
2. Gängige Ventiltypen und wie man ihren Status erkennt
2.1 Kugelhähne
Ein-Position: Bei einem Kugelhahn befindet sich der Griff parallel zum Rohr, wenn das Ventil geöffnet ist, sodass Flüssigkeit hindurchfließen kann. Die Kugel im Inneren des Ventils richtet sich nach dem Strömungsweg aus und ermöglicht den Durchgang der Flüssigkeit oder des Gases.
Aus-Position: Wenn das Ventil geschlossen ist, steht der Griff senkrecht zum Rohr und blockiert den Durchfluss. Die Kugel dreht sich um 90 Grad, um den Strömungsweg abzudichten.
Tipps: Kugelhähne sind einer der am einfachsten zu identifizierenden Ventiltypen. Die Position des Griffs gibt einen sofortigen visuellen Hinweis. Dieser einfache Mechanismus macht ihn ideal für Anwendungen, bei denen eine schnelle Abschaltung oder Durchflusskontrolle erforderlich ist. Aufgrund seiner Zuverlässigkeit und Benutzerfreundlichkeit wird es häufig in Branchen eingesetzt, die von der Wasseraufbereitung bis zur chemischen Verarbeitung reichen.
2.2 Schieber- und Durchgangsventile
Identifizierungsmethode:

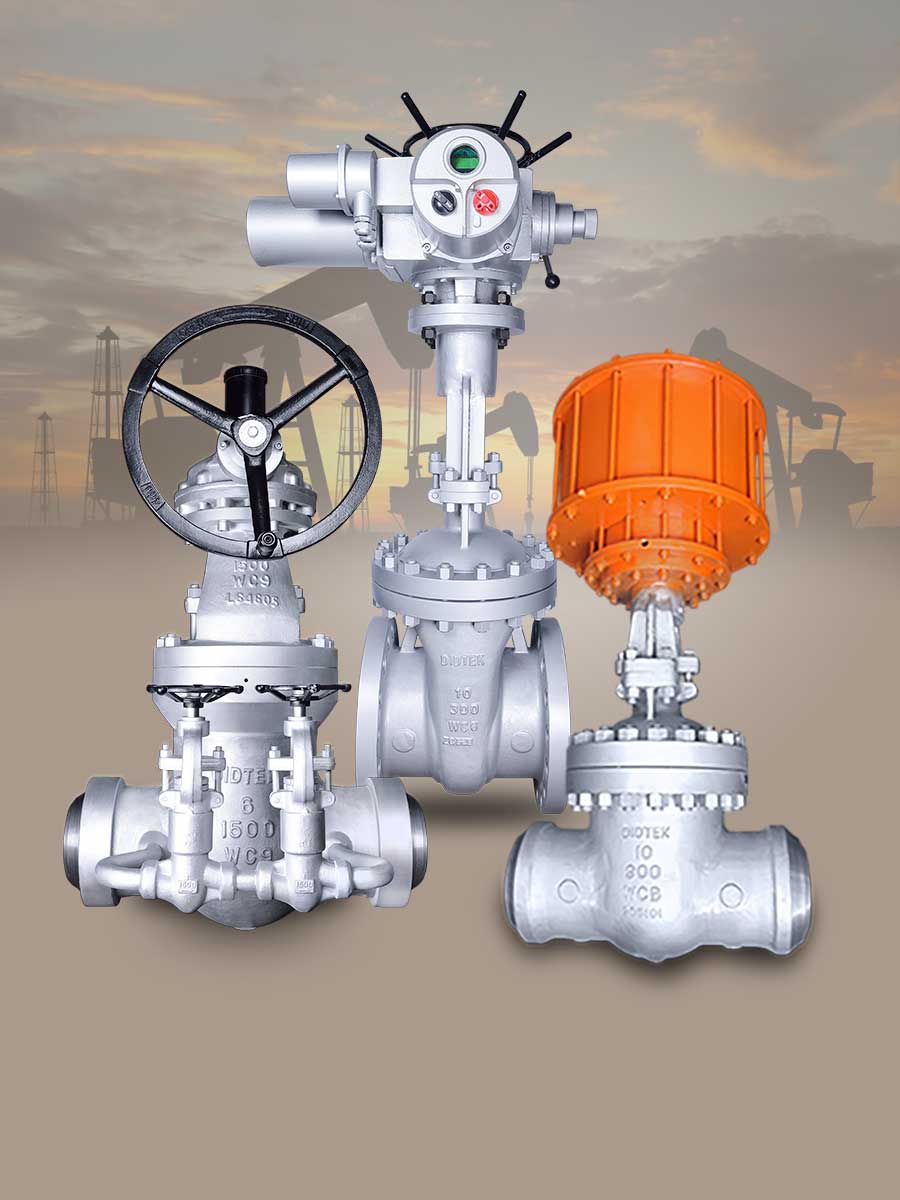

● Drehrichtung: Absperrschieber und Durchgangsventile verfügen normalerweise über ein Handrad für den manuellen Betrieb. Um diese Ventile zu schließen, drehen Sie das Handrad im Uhrzeigersinn. Um sie zu öffnen, drehen Sie das Handrad gegen den Uhrzeigersinn. Überprüfen Sie immer die richtige Richtung, indem Sie nach Richtungsanzeigen suchen, die in das Ventilgehäuse oder den Griff eingraviert sind.
● Steigende Spindel: Viele Absperrschieber und Durchgangsventile verfügen über eine steigende Spindel. Wenn das Ventil geöffnet ist, ragt der Schaft aus dem Ventilkörper heraus und bietet so eine deutliche visuelle Anzeige, dass das Ventil geöffnet ist. Im geschlossenen Zustand zieht sich der Schaft zurück in das Ventilgehäuse.
● Nicht steigende Spindel: Einige Ventile, wie bestimmte Schieber- und Durchgangsventile, verfügen über nicht steigende Spindeln. In diesen Fällen können Sie den Zustand des Ventils nicht visuell anhand der Spindel beurteilen. Drehen Sie stattdessen manuell das Handrad. Wenn es sich frei gegen den Uhrzeigersinn dreht und dann stoppt, ist das Ventil wahrscheinlich geöffnet. Wenn es der Bewegung Widerstand leistet und nach dem Drehen im Uhrzeigersinn stoppt, ist das Ventil geschlossen.
Hinweis: Überprüfen Sie das Ventilgehäuse immer auf zusätzliche Markierungen, die die richtige Richtung zum Öffnen und Schließen des Ventils anzeigen. Einige Ventile verfügen möglicherweise über Rückwärtsdrehmechanismen, daher ist eine Bestätigung anhand des Handbuchs oder der Kennzeichnung des Ventils von entscheidender Bedeutung.
2.3 Absperrklappen

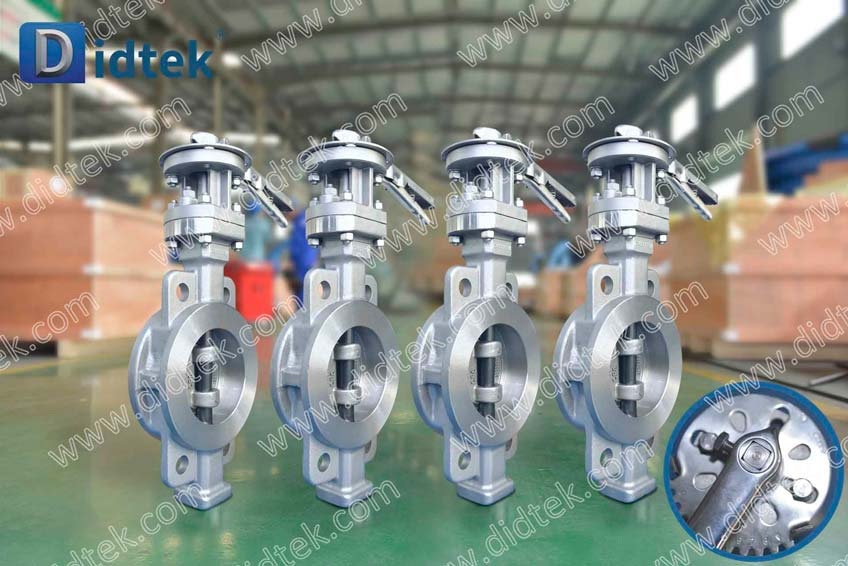

Ein-Position: Der Griff einer Absperrklappe befindet sich bei vollständiger Öffnung parallel zum Rohr, sodass die Flüssigkeit ungehindert fließen kann. Die Innenscheibe richtet sich nach der Strömungsrichtung und ermöglicht so den Durchfluss von Flüssigkeit oder Gas durch das Ventil.
Aus-Position: Wenn das Ventil geschlossen ist, steht der Griff senkrecht zum Rohr. Diese Position blockiert den Fluss, da sich die innere Scheibe senkrecht zum Flussweg dreht.
Einstellbarkeit: Einige Absperrklappen sind so konzipiert, dass sie den Durchfluss regulieren und nicht nur als Ein-/Ausschalter fungieren. Der Griff kann zwischen vollständig geöffneter und vollständig geschlossener Position positioniert werden, um die Durchflussrate zu drosseln. Wenn diese Funktion verfügbar ist, achten Sie auf Anzeigen am Ventil, die die Durchflusskontrollgrenzen angeben.
Tipps: Bei der Überprüfung einer Absperrklappe ist es wichtig, zunächst die Position des Griffs zu beobachten, aber auch zuzuhören oder den Fluss der durch das System fließenden Flüssigkeit zu beobachten. Ein vollständig geöffnetes Ventil ermöglicht einen uneingeschränkten Durchfluss, während ein Drosselventil die Flüssigkeit möglicherweise nicht vollständig blockiert, den Durchfluss jedoch erheblich reduzieren kann.
2.4 Betätigte Ventile
Identifizierungsmethode:
● Positionsanzeigen: Betätigte Ventile werden über eine externe Stromquelle gesteuert, beispielsweise elektrische, pneumatische oder hydraulische Energie. Diese Ventile verfügen häufig über mechanische oder elektronische Stellungsanzeigen, die optisch anzeigen, ob das Ventil geöffnet oder geschlossen ist. Diese Indikatoren können eine digitale Anzeige, Lichter oder mechanische Flaggen umfassen.
● Steuerungssystem-Feedback: Automatisierte Systeme, beispielsweise solche, die SPS (Programmable Logic Controller) oder SCADA (Supervisory Control and Data Acquisition) verwenden, liefern Echtzeit-Feedback über die Position betätigter Ventile. Diese Systeme sind besonders nützlich in Branchen wie der Öl- und Gasindustrie, wo Ventile häufig ferngesteuert und überwacht werden.
Tipps: Bei betätigten oder automatisierten Ventilen ist es oft am besten, sich auf Systemrückmeldungen und digitale Anzeigen zu verlassen, statt auf manuelle Kontrollen. Dies gewährleistet Genauigkeit, insbesondere in komplexen Systemen, bei denen eine manuelle Handhabung möglicherweise unpraktisch ist.
2.5 Rückschlagventile und Druckminderventile

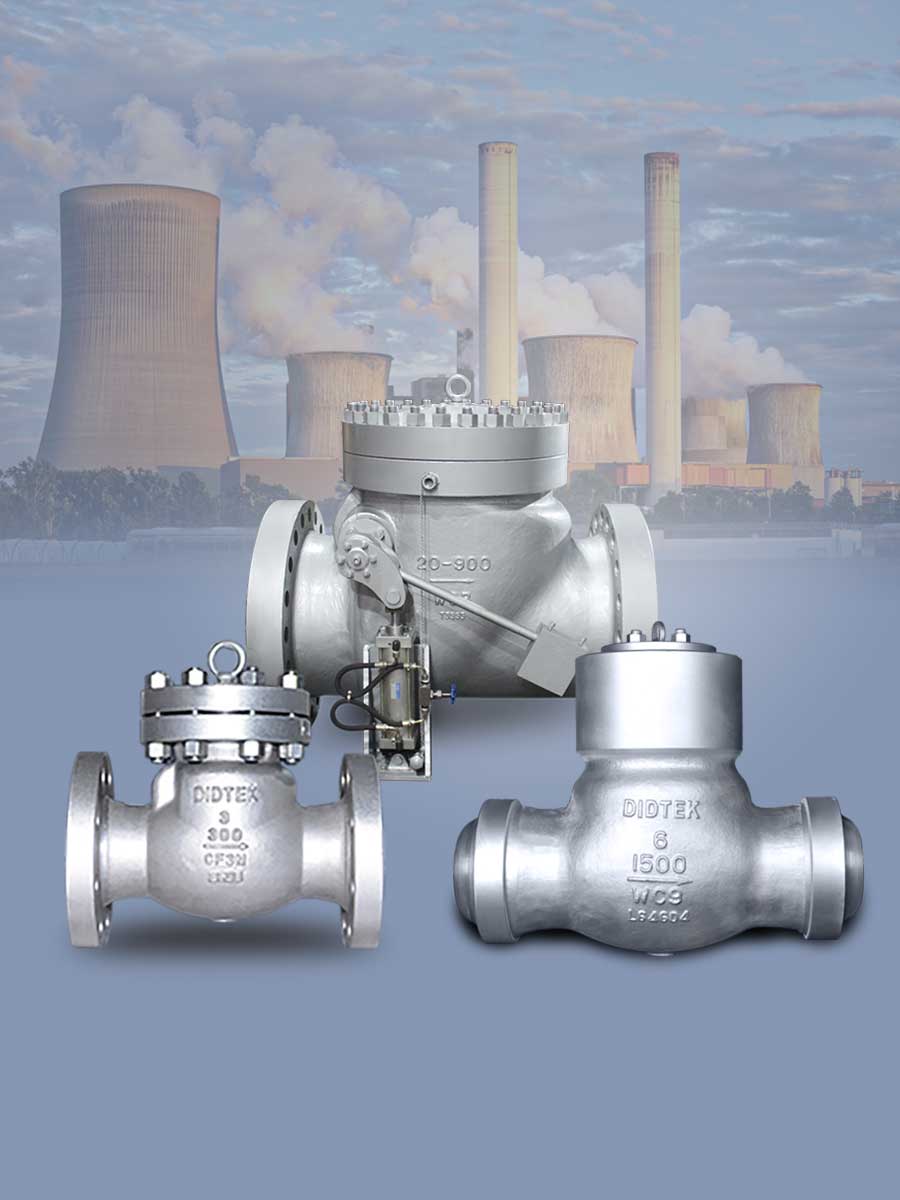

Rückschlagventile : Rückschlagventile sind einzigartig, da zum Öffnen oder Schließen keine manuelle Betätigung erforderlich ist. Sie werden automatisch durch den Flüssigkeitsfluss gesteuert. Wenn die Flüssigkeit in die richtige Richtung fließt, ist das Ventil geöffnet. Wenn die Flüssigkeit versucht, in die entgegengesetzte Richtung zu fließen, schließt das Ventil und verhindert so einen Rückfluss. Diese Ventile verfügen in der Regel über Richtungspfeile, die die korrekte Einbaurichtung anzeigen.
Druckminderventile: Um die Funktionsfähigkeit eines Druckminderventils zu überprüfen, messen Sie mit einem Manometer den Druck vor und nach dem Ventil. Wenn der Hinterdruck dem erwarteten Wert entspricht, ist das Ventil wahrscheinlich geöffnet und funktioniert ordnungsgemäß. Wenn der Druck höher als erwartet ist, funktioniert das Ventil möglicherweise nicht richtig oder ist geschlossen.
3. Gängige Methoden zur Bestimmung des Ventilstatus
3.1 Sichtprüfung
Griffposition: Die einfachste Methode, um festzustellen, ob ein Ventil offen oder geschlossen ist, ist die Überprüfung der Griffposition. Steht der Griff parallel zum Rohr, ist das Ventil geöffnet. Steht es senkrecht zum Rohr, ist das Ventil geschlossen.
Markierungen für die Durchflussrichtung: Viele Ventile verfügen über Richtungspfeile oder Etiketten, die die korrekte Durchflussrichtung anzeigen. Dies kann ein nützlicher visueller Hinweis sein, insbesondere bei Ventilen, die nicht der typischen Öffnungs-/Schließrichtung des Griffs folgen (z. B. Rückschlagventile).
Tipps: Bevor Sie versuchen, ein Ventil zu manipulieren, überprüfen Sie dessen Griff visuell und achten Sie auf Richtungsanzeiger oder Markierungen. Diese schnelle visuelle Kontrolle kann Zeit sparen und unnötige Anpassungen verhindern.
3.2 Manuelle Bestätigung
Drehen des Handrads: Bei manuellen Ventilen ist das Drehen des Handrads oder Griffs eine effektive Möglichkeit, den Status zu überprüfen. Wenn sich das Ventil sanft gegen den Uhrzeigersinn dreht und kein Widerstand spürbar ist, ist das Ventil wahrscheinlich geöffnet. Wenn es sich nicht drehen lässt oder schwergängig wird, ist das Ventil möglicherweise geschlossen.
Manuelle Prüfung auf nicht steigende Spindeln: Bei Ventilen mit nicht steigenden Spindeln (wie bestimmte Schieber- und Durchgangsventile) den Widerstand manuell prüfen. Drehen Sie das Handrad bis zum Anschlag und stellen Sie sicher, dass es in der erwarteten vollständig geöffneten oder vollständig geschlossenen Position stoppt.
3.3 Durchfluss- oder Druckrückmeldung
Durchflussüberwachung: In in Betrieb befindlichen Systemen können Sie den gleichmäßigen Durchfluss prüfen, um festzustellen, ob ein Ventil geöffnet ist. Ein fehlender Durchfluss oder ein plötzlicher Abfall der Durchflussrate weist typischerweise darauf hin, dass das Ventil geschlossen ist.
Druckprüfung: Für eine genauere Diagnose kann die Druckprüfung den Ventilstatus bestätigen. Verwenden Sie Manometer, um den Vor- und Nachdruck zu überwachen. Ein geschlossenes Ventil führt häufig zu einem Druckaufbau auf der stromaufwärtigen Seite, während ein offenes Ventil ein gleichmäßigeres Druckniveau aufrechterhält.
4. Fazit
Durch die Auswertung der Ventilgriffpositionen, die Verwendung von Durchfluss- und Druckrückmeldungen und das Verständnis ventilspezifischer Indikatoren können Sie den Status verschiedener Ventiltypen effektiv bestimmen. Regelmäßige Kontrollen und die ordnungsgemäße Identifizierung der Ventilpositionen tragen dazu bei, die Sicherheit und Effizienz von Flüssigkeitssystemen zu gewährleisten und Lecks, Druckprobleme oder Schäden an der Ausrüstung zu verhindern. Überprüfen Sie stets den Ventilstatus, bevor Sie Wartungsarbeiten oder Einstellungen durchführen, um einen sicheren und genauen Betrieb zu gewährleisten. Für zuverlässige Ventillösungen bietet [[Didtek Valve Group Co., Ltd.]] hochwertige Ventile, die auf Effizienz und Sicherheit in verschiedenen Branchen ausgelegt sind.
