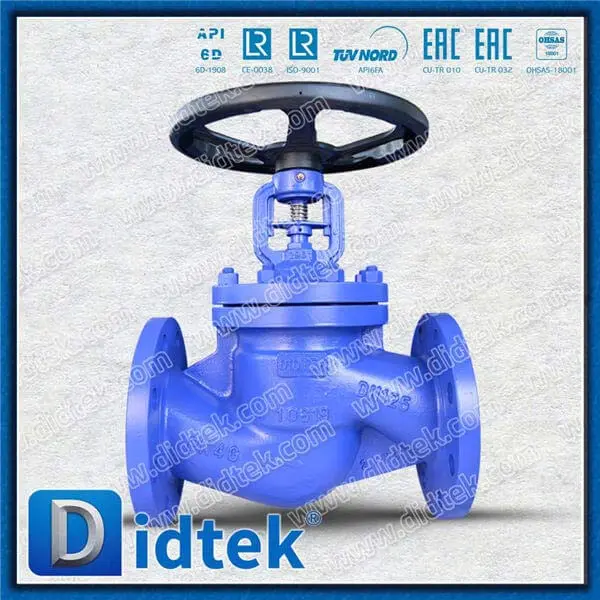

WCB-Faltenbalgventil aus Stahlguss: Null-Leckage-Vorteile für den Dampfbetrieb

In schweren industriellen Dampfsystemen sind diffuse Emissionen und Spindellecks nicht nur ein Wartungsproblem. Sie stellen direkte Energieverluste, Sicherheitsrisiken und schwerwiegende Compliance-Verstöße dar. Herkömmliche Stopfbuchspackungen erfordern eine kontinuierliche Anpassung, um die Integrität aufrechtzuerhalten. Umgekehrt bietet die Konstruktion der Balgdichtung eine äußerst zuverlässige hermetische Barriere. In diesem Leitfaden wird die technische Machbarkeit einer Modernisierung Ihrer Steam-Infrastruktur bewertet. Wir schlüsseln WCB-Materialspezifikationen, fortschrittliche Dichtungsmechanik und Betriebseffizienz für Anlagenentscheider auf. Sie erfahren, wie Sie diese robusten Designs richtig auswählen und umsetzen. In der Industrietechnik bezieht sich „Zero Leakage“ auf die strikte Einhaltung gesetzlicher Vorschriften. Frameworks wie ISO 15848-1 oder API 598 schreiben vor, dass Leckagen unter bestimmten Testparametern nicht erkennbar sind. Sie implizieren keine unendliche physikalische Unmöglichkeit. Wenn Sie diesen entscheidenden Unterschied verstehen, können Sie die richtige Ausrüstung auswählen. Die Aufrüstung Ihrer Systeme sorgt für ein sichereres und hocheffizientes Dampfmanagement in allen Ihren Anlagen.

Wichtige Erkenntnisse

• Eliminierung flüchtiger Emissionen: Metallbälge ersetzen herkömmliche Stopfbuchspackungen als primäre Barriere und reduzieren so den Dampfverlust und die Wartungsintervalle drastisch.

• Materialüberlegenheit: ASTM A216 WCB-Gussstahl bietet die notwendige Zugfestigkeit und Thermoschockbeständigkeit, die für gesättigten und überhitzten Hochdruckdampf erforderlich sind.

• Sicherheit durch Doppeldichtung: Faltenbalgventile in Industriequalität verfügen über eine Backup-Graphitpackung, um die Systemintegrität auch bei Ermüdung des Faltenbalgs sicherzustellen.

Der Business Case für ein leckagefreies Ventil in Dampfanwendungen

Ein kleines Dampfleck bei 100 psi verschwendet enorme Energiemengen. Wenn Dampf austritt, steigt der Brennstoffverbrauch des Kessels dramatisch an. Sie müssen die versteckten Betriebskosten herkömmlicher Lecks bewerten. Austretender Dampf erfordert ständig mehr Kesselzusatzwasser. Die Anlagen investieren erhebliches Kapital in die Aufbereitung dieses zusätzlichen Zusatzwassers. Die chemische Behandlung von Kesselspeisewasser stellt einen enormen Betriebsaufwand dar. Ein leckagefreies Ventil stoppt diese unsichtbare Belastung der Pflanzenressourcen sofort.

Behörden wie OSHA und EPA überwachen diffuse Emissionen genau. Regionale Äquivalente auf der ganzen Welt setzen strenge Grenzwerte für Industrieemissionen durch. Die Arbeitssicherheit hängt in hohem Maße von der Kontrolle der Dampfexposition bei hohen Temperaturen ab. Unvorhergesehene Dampffreisetzungen führen sofort zu schwerer Verbrennungsgefahr. Außerdem erzeugen sie einen gefährlichen Lärmpegel im Werksbereich. Durch die Modernisierung Ihrer Infrastruktur werden diese Sicherheits- und Compliance-Anforderungen direkt berücksichtigt. Durch die Modernisierung Ihrer Isolationsstrategie vermeiden Sie hohe Bußgelder.

Ein erfolgreiches Upgrade muss bestimmte Betriebskriterien genau erfüllen. Sie möchten sofort messbare Einsparungen beim Energieverbrauch erzielen. Ihr Team sollte weniger Zeit mit der reaktiven Wartung verbringen. Wartungsteams verschwenden oft Stunden damit, herkömmliche Stopfbuchsen festzuziehen. Die Implementierung einer modernen Lösung zielt auf diese spezifischen betrieblichen Ziele ab:

• Minimieren Sie effektiv das Volumen der Zusatzwasseraufbereitung.

• Reduzieren Sie den kontinuierlichen Brennstoffverbrauch der Kessel in der gesamten Anlage.

• Eliminieren Sie den wöchentlichen Arbeitsaufwand für die Verpackungsanpassung vollständig.

• Behalten Sie die Flächenabmessungen bestehender Rohrleitungen nahtlos bei.

Für die Integration dieser Upgrades sind keine umfangreichen Rohrmodifikationen erforderlich. Sie fügen sich nahtlos in Standard-Industrierohrleitungen ein.

Entschlüsselung des Materials: Warum WCB in einem Absperrventil aus Stahlguss?

Ingenieure spezifizieren häufig ASTM A216 WCB für Dampfanwendungen. WCB steht für Weldable Cast B-Grade Carbon Steel. Dieses Material bietet hervorragende mechanische Eigenschaften für die Schwerindustrie. Der kontrollierte Kohlenstoffgehalt sorgt für eine zuverlässige Schweißbarkeit. Die Streckgrenze bewältigt schwankende mechanische Beanspruchungen problemlos und sicher. ASTM A216 WCB bietet ein ideales Gleichgewicht zwischen Leistung und Verfügbarkeit. Sie vermeiden die extremen Kosten, die mit exotischen hochlegierten Stählen verbunden sind.

Industrienormen schreiben für Dampf ein Absperrventil aus Gussstahl anstelle von Gusseisen vor. Gusseisen weist bei physikalischer Belastung eine extreme Sprödigkeit auf. In Sattdampfsystemen kommt es häufig zu plötzlichen Temperaturschwankungen. Durch einen Thermoschock können Gusseisenteile leicht und sofort zerbrechen. Bei katastrophalen Ausfällen gelangen große Mengen Frischdampf in die Anlage. Wasserschläge zerstören auch spröde Gusseisenkörper schnell. Stahlguss biegt sich und nimmt diese extremen dynamischen Belastungen sicher auf.

WCB-Komponenten behalten ihre strukturelle Integrität bei erhöhten Temperaturen. Das sichere Betriebsfenster reicht typischerweise bis zu 425 °C (797 °F). Diese Temperaturgrenze deckt die meisten industriellen Dampfverteiler perfekt ab. Satter und überhitzter Hochdruckdampf erfordert diese robuste Basislinie. Durch die Standardisierung auf WCB-Materialien schaffen Sie eine hochsichere Grundlage.

Tabelle 1: Materialvergleich für Dampfverteiler

Dichtungsmechanik: Faltenbalgventil vs. herkömmliches Durchgangsventil

Herkömmliche dynamische Spindelpackungen basieren stark auf mechanischer Kompression. Ein Stopfbüchsenstößel zerdrückt das Packungsmaterial rund um den Schaft physisch. Während sich der Schaft auf und ab bewegt, entsteht ständig Reibung. Durch diese Reibung werden die Graphit- oder Teflonringe ständig abgenutzt. Durch den Verschleiß entsteht mit der Zeit zwangsläufig ein mikroskopisch kleiner Leckpfad. Wartungsteams müssen die Stopfbuchsenmutter kontinuierlich manuell festziehen. Mit der Zeit verliert das Verpackungsmaterial jegliche Elastizität und versagt völlig.

Das Balgdichtungsventil eliminiert diese reibungsbasierte dynamische Dichtung vollständig. Hersteller verwenden hydrogeformte oder geschweißte Metallbälge im Inneren der Motorhaube. Diese Bälge bestehen normalerweise aus Edelstahl 304, 316 oder Hastelloy. Sie dehnen und komprimieren genau wie ein musikalisches Akkordeon. Das untere Ende wird direkt mit dem Ventilschaft verschweißt. Das obere Ende ist fest mit der inneren Motorhaube verschweißt. Dadurch entsteht zuverlässig eine durchgehende, ununterbrochene metallische Barriere. Die Flüssigkeit kommt niemals mit der äußeren Pflanzenumgebung in Kontakt.

Seriöse Ingenieure geben immer eine interne Architektur mit „Doppeldichtung“ vor. Der Metallbalg dient als primäre hermetische Abdichtung. Allerdings kann es bei mechanischen Bauteilen irgendwann zu einer zyklischen Ermüdung kommen. Daher umfasst die Konstruktion eine Standard-Spindelpackung oberhalb des Balgelements. Diese Graphitpackung dient als sekundäre, ausfallsichere Eindämmungsmaßnahme. Wenn der Balg reißt, verhindert die Sicherheitspackung plötzliche, katastrophale Explosionen. Bediener müssen selten manuell mit dieser Backup-Packung interagieren. Während des normalen, gesunden Anlagenbetriebs bleibt es völlig passiv. Ihr Personal bleibt bei einem unerwarteten internen Ausfall vollständig geschützt.

Bewertungskriterien für die Spezifikation eines Balgventils aus Stahlguss

Die Auswahl des richtigen Faltenbalg-Absperrventils aus Stahlguss erfordert eine sorgfältige technische Bewertung. Sie müssen mehrere kritische Designparameter gründlich bewerten. Die richtige Spezifikation verhindert vorzeitige Ausfälle und gewährleistet eine maximale Betriebslebensdauer.

1. Balgkonstruktion und -lage: Bewerten Sie die einlagige gegenüber der mehrlagigen Balgkonstruktion sorgfältig. Bei mehrlagigen Designs werden mehrere dünne Metallschichten übereinander gestapelt. Diese gestapelte Bauweise absorbiert mechanische Vibrationen wesentlich besser. Mehrlagige Einheiten bieten insgesamt eine deutlich höhere Druckfestigkeit. Sie bieten außerdem von Natur aus eine viel längere Lebensdauer bei zyklischer Ermüdung.

2. Lebenszykluserwartungen: Prüfen Sie Herstellerangaben bezüglich Ermüdungsgrenzen sorgfältig. Ein qualitativ hochwertiges Gerät sollte eine bestimmte Lebensdauer gewährleisten. Achten Sie auf Garantien, die 5.000 bis 10.000 Zyklen vor Ermüdung abdecken. Fordern Sie immer empirische Testdaten an, die diese spezifischen Behauptungen untermauern.

3. Flusseigenschaften: Bestimmen Sie die genaue betriebliche Rolle in Ihrem System. Erfordert Ihre Anwendung eine feine Drosselungssteuerung? Wenn ja, geben Sie ein spezielles Parabolstecker-Design an. Benötigen Sie nur eine einfache Ein-/Aus-Flüssigkeitsisolierung? Ein flacher oder konischer Scheibenstopfen eignet sich hervorragend zur Isolierung.

4. Endverbindungen und Standards: Gewährleisten Sie vollständige Kompatibilität mit den Rohrleitungen der bestehenden Anlageninfrastruktur. Überprüfen Sie die erforderlichen Flanschflächen, bevor Sie Geräte bestellen. Geflanschte HF- oder RTJ-Verbindungen müssen den ASME B16.5-Standards genau entsprechen. Europäische Einrichtungen erfordern möglicherweise stattdessen spezifische DIN-Standardabmessungen. Stumpfschweißenden bieten eine dauerhaft leckagefreie Rohrverbindung.

Sie müssen das Design des internen Stopfens an die Flüssigkeitsgeschwindigkeit anpassen. Hochgeschwindigkeitsdampf zersetzt ungeeignete Stopfenformen extrem schnell. Eine sorgfältige Spezifikation verhindert vorzeitigen inneren Verschleiß und heftige Vibrationsprobleme. Verdrehsicherungen verhindern, dass der Schaft den empfindlichen Balg verdreht. Torsionsbelastung zerstört eine Balgeinheit nahezu augenblicklich. Hochwertige Designs nutzen ausschließlich einen nicht rotierenden, ansteigenden Schaftmechanismus.

Implementierungsrisiken und Wartungsrealitäten für ein WCB-Faltenbalgventil

Eine ordnungsgemäße Installation garantiert die Langlebigkeit Ihrer mechanischen Investition. Kugelventile sind konstruktionsbedingt von Natur aus gerichtete Vorrichtungen. Bei der Installation eines WCB-Faltenbalgventils muss unbedingt auf die Durchflussrichtung geachtet werden. Normalerweise sollte die Flüssigkeit direkt unter der inneren Scheibe eintreten. Diese spezielle Ausrichtung schützt das empfindliche Balgelement wirksam. Der direkte Aufprall von Flüssigkeit mit hoher Geschwindigkeit auf den Balg verursacht zerstörerische Vibrationen. Es beschleunigt die Metallermüdung und führt zu vorzeitigem Bruch.

Wasserschläge stellen eine massive Bedrohung für die Integrität des Balgs dar. Schnelle Druckspitzen zerdrücken die dünnen Metalllagen sofort. Sie müssen umgehend hervorragende Protokolle zur Kondensatableitung umsetzen. Eine ordnungsgemäße Entwässerung der Rohrleitungen vor der Einheit ist grundsätzlich nicht verhandelbar. Kondensatansammlungen verursachen beim Öffnen der Dampfventile heftige hydraulische Stöße. Installieren Sie Tropfrohre und thermodynamische Fallen vor allen Isolierpunkten. Nassdampf transportiert ständig Wassertröpfchen mit hoher Geschwindigkeit durch die Rohrleitung. Diese schweren Tröpfchen bombardieren die dünnen Metalllagen wie abrasive Geschosse. Durch eine ordnungsgemäße Entwässerung wird sichergestellt, dass nur trockener Dampf durch das Ventilgehäuse strömt.

Die Steuerung des Beschaffungsprozesses erfordert eine klare Auswahllogik. Wir raten Käufern dringend, Generikahersteller mit extrem niedrigen Kosten zu meiden. Billige Metallurgie beeinträchtigt das gesamte hermetische Dichtungskonzept vollständig. Sie sollten immer umfassende Materialtestberichte (MTRs) anfordern. Fordern Sie vor der endgültigen Abnahme authentische Helium-Lecktest-Zertifizierungen an. Überprüfen Sie sorgfältig die Daten des Herstellers zum Balg-Ermüdungstest. Eine Massenbeschaffung ohne diese Zertifizierungen führt schnell zu einer Betriebskatastrophe. Eine strenge Qualitätskontrolle stellt sicher, dass Sie eine echte Leistung ohne Leckage erhalten.

Abschluss

Der Umstieg auf ein Dampfbalgventil ist eine Investition in die Anlageneffizienz. Es erhöht die Sicherheit der Anlage für das gesamte Bodenpersonal erheblich. Wir verlagern die Wartung vollständig von einem reaktiven Anzugsmodell. Stattdessen übernehmen Sie ein vorhersehbares, äußerst zuverlässiges Gerätelebenszyklusmodell. Die hermetische Abdichtung verhindert wirksam unsichtbare Dampfverluste.

Ergreifen Sie sofort Maßnahmen, indem Sie noch heute Ihre aktuellen Dampfleitungen prüfen. Messen Sie die vorhandenen Leckraten an Ihren herkömmlichen Isolationspunkten genau. Identifizieren Sie die problematischsten Leckzonen in Ihrem Anlagenlayout. Wenden Sie sich schnell an einen erfahrenen Ventilhersteller, um eine detaillierte technische Beratung zu erhalten. Proaktive Infrastruktur-Upgrades schützen sowohl Ihr Personal als auch unsere gemeinsame Umgebung.

FAQ

F: Wofür steht WCB in der Ventilherstellung?

A: WCB steht für ASTM A216 Grade WCB. Es handelt sich um einen Standard-Kohlenstoffstahl, der für den Einsatz bei hohen Temperaturen und hohem Druck geeignet ist. Das „W“ steht für „Schweißbar“, „C“ steht für „Guss“ und „B“ bezeichnet die spezifische Materialqualität. Es dient weltweit als Standardbasismaterial für industrielle Dampfanwendungen.

F: Kann ein Faltenbalgventil ausfallen und was passiert, wenn dies der Fall ist?

A: Ja, der Metallbalg kann aufgrund von Zyklenermüdung oder starkem Wasserschlag versagen. Industrieversionen verfügen jedoch über eine Dual-Seal-Architektur. Eine sekundäre Graphit-Stützpackung sitzt aktiv über dem Balg. Diese Sicherungspackung hält die Flüssigkeit sofort zurück und verhindert so katastrophale Explosionen oder plötzliche gefährliche Lecks.

F: Wie sind die Beschaffungskosten im Vergleich zwischen Faltenbälgen und herkömmlichen Ventilen?

A: Diese fortschrittlichen Einheiten erfordern in der Regel einen 1,5- bis 2-fachen Anfangsaufschlag im Vergleich zu herkömmlichen Verpackungskonstruktionen. Diese höheren Vorabbeschaffungskosten spiegeln die komplexen hydrogeformten Metallkomponenten wider. Sie bieten jedoch einen enormen betrieblichen Mehrwert, da teure Dampfabfälle vollständig vermieden werden und keine routinemäßigen Wartungsarbeiten erforderlich sind.

F: Sind Balgventile zur Dampfdrosselung geeignet?

A: Standard-Absperrventile bewältigen die Drosselung außerordentlich gut. Allerdings kann eine andauernde starke Drosselung zu starken internen Vibrationen führen. Diese Vibration kann zu einer vorzeitigen Ermüdung des dünnen Metallbalgs führen. Wenn Sie eine kontinuierliche Drosselung benötigen, müssen Sie spezielle parabolische Drosselstopfen verwenden, um den Faltenbalg vor einer schnellen Verschlechterung zu schützen.
