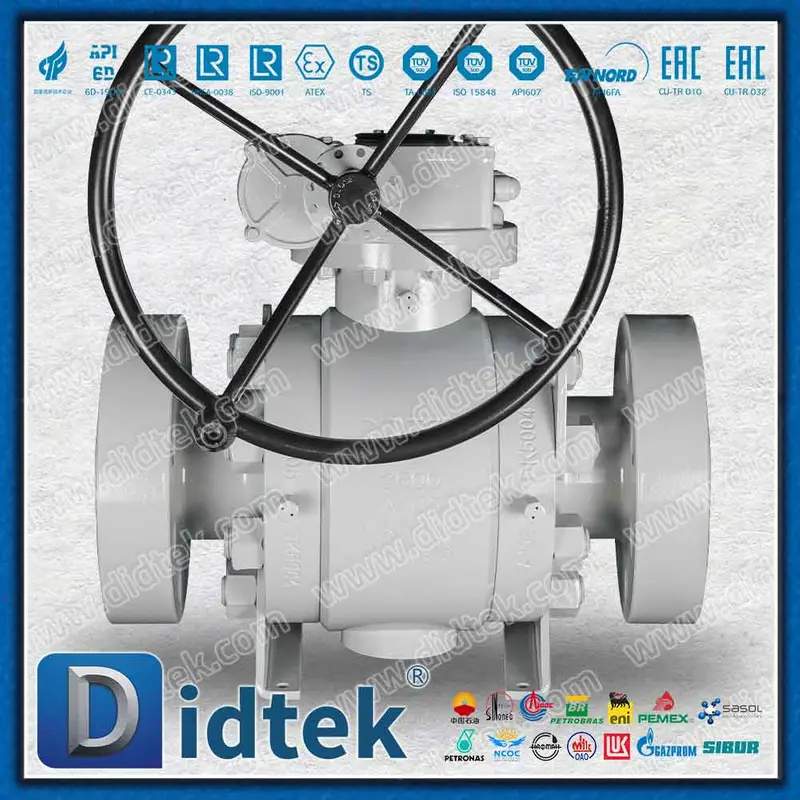

WCB-Flanschzapfen-Kugelhahn mit Getriebe: Kosten-Nutzen-Vergleich

Die Vergrößerung der Rohrleitungsgröße und des Drucks erfordert äußerst zuverlässige Absperrlösungen. Dies zu tun, ohne die Investitionsausgaben (CAPEX) unnötig zu erhöhen, stellt die technischen Beschaffungsteams täglich vor Herausforderungen. Wir müssen mechanische Integrität mit strengen Budgetgrenzen in Einklang bringen.

Wir definieren die Branchen-Basiskonfiguration für diese anspruchsvollen Anwendungen. Es besteht aus Kohlenstoffstahlguss (WCB), einer zapfengelagerten Konstruktion, Flanschverbindungen und einem Schaltgetriebe. Dieser Aufbau dient als absoluter Standard für nicht korrosive Industrieanwendungen mittlerer bis großer Bohrung.

Bewerter vergleichen diese spezifische Konfiguration ständig mit alternativen Lösungen. Sie könnten es gegen schwebende Designs, teure Edelstahllegierungen oder automatisierte Aufbauten ohne Schaft abwägen. Gutachter müssen den kostengünstigsten Weg für ihr Projekt ermitteln. In diesem Leitfaden erfahren Sie die genauen Größengrenzen, ab denen Zapfenkonstruktionen obligatorisch werden. Wir zeigen Ihnen, wie diese Konfiguration die betriebliche Effizienz maximiert, Materialeinsparungen gewährleistet und den langfristigen Lebenszykluswert Ihrer Rohrleitungsinfrastruktur sichert.

Wichtige Erkenntnisse

• Größenschwelle: Zapfenmontierte Konstruktionen werden aufgrund des exponentiellen Drehmomentanstiegs bei schwimmenden Ventilen über 4 Zoll (Klasse 150/300) kommerziell und mechanisch notwendig.

• Materialeinsparung: WCB-Kohlenstoffstahl bietet im Vergleich zu Legierungen die niedrigsten anfänglichen Investitionskosten für nicht korrosive Umgebungen mit Standardtemperaturen.

• Betriebseffizienz: Ein manuelles Getriebe verringert die hohen Kosten pneumatischer/elektrischer Antriebe und sorgt gleichzeitig für einen sicheren, beherrschbaren Betrieb von Leitungen mit hohem Drehmoment.

• Lebenszykluswert: Flanschverbindungen und Split-Body-Designs reduzieren Wartungsausfallzeiten und senken direkt die Betriebskosten über die Lebensdauer des Ventils.

Das Geschäftsproblem: Wann sollte ein Flanschzapfenventil spezifiziert werden?

Schwimmventile versagen häufig unter extremen Hochdruckbedingungen. Der Flüssigkeitsdruck drückt die unverankerte Kugel direkt in den stromabwärtigen Sitz. Dieser ständige Druck führt mit der Zeit zu starkem Sitzverschleiß. Es erzeugt auch ein enormes Betriebsdrehmoment. Den Bedienern fällt es schwer, die Leitung sicher zu öffnen oder zu schließen. Um dieses Problem zu lösen, müssen wir die strukturelle Notwendigkeit einer zapfenmontierten Konstruktion feststellen. Ein Zapfen verankert die Kugel mechanisch oben und unten. Es nimmt den Leitungsdruck auf. Dies hält die Rohrleitung stabil und schützt die Dichtflächen vor Quetschkräften.

Wir müssen definieren, wo ein universeller Industriekugelhahn wirklich hingehört. Wir stützen unsere Materialauswahl auf spezifische Medien- und Umweltannahmen. Kohlenstoffstahlguss (WCB) bleibt optimal für Wasser, Dampf, Öl und nicht korrosive Gase. Es funktioniert außergewöhnlich gut in Standardtemperaturbereichen von -29 °C bis 425 °C. Wenn Ihre Medien diese Parameter erfüllen, benötigen Sie keine teuren Materialien.

In vielen Prozessanlagen besteht eine deutliche Automatisierungslücke. Nicht immer ist für jede Zeile eine häufige Betätigung erforderlich. Die Spezifizierung teurer automatisierter Steuerventile für den seltenen Einsatz führt zu einem Problem der Überspezifikation. Es verschwendet wertvolles Projektbudget. Allerdings birgt die Verwendung eines einfachen manuellen Hebels Sicherheits- und Ergonomierisiken. Bediener können sich beim Kampf gegen hohe Differenzdrücke leicht den Rücken anstrengen. Wir müssen einen Mittelweg finden, um sowohl den Haushalt als auch die Belegschaft zu schützen.

Anfängliche Investitionsausgaben: WCB-Ventil aus Kohlenstoffstahl im Vergleich zu alternativen Lösungen

Die Materialauswahl bestimmt maßgeblich Ihre anfänglichen Beschaffungskosten. Wir können die Kosten eines Standard -WCB-Ventils aus Kohlenstoffstahl direkt mit denen von Edelstahl SS304, SS316 oder speziellen Duplexlegierungen vergleichen. WCB liefert standardmäßige prozentuale Einsparungen von etwa 30 % bis 50 %, wenn Korrosionsbeständigkeit nicht Ihr Hauptfaktor ist. Übertreiben Sie Ihre anfänglichen Investitionskosten nicht, indem Sie Legierungen unnötig angeben.

Materialkosten-Basisvergleich

Die Komplexität des Designs treibt auch die Vorlaufkosten in die Höhe. Sie müssen den Unterschied zwischen einem zweiteiligen oder dreiteiligen Kugelhahn mit geteiltem Gehäuse und vollständig geschweißten Alternativen bewerten. Split-Body-Konfigurationen verwenden Schraubverbindungen. Sie erfordern Standardguss- und Bearbeitungsverfahren. Vollständig geschweißte Karosserien erfordern komplexes Roboterschweißen und spezielle Tests. Dies treibt den anfänglichen Kaufpreis deutlich in die Höhe.

Beschaffungsteams müssen die variable Preiskurve gegenüber der Zapfenpreiskurve identifizieren. Ein hochwertiges Schwimmerventil übersteigt letztendlich die Kosten einer Standard-Zapfenkonstruktion. Dieser Schnittpunkt liegt bei Drücken der Klasse 300 normalerweise im Bereich von 4 bis 6 Zoll. Um ein großes Schwimmventil zu verstärken, müssen Hersteller große Mengen an Material aufwenden. Zapfenkonstruktionen verteilen die Spannung effizienter, wodurch sie bei größeren Durchmessern kostengünstiger herzustellen sind.

Floating vs. Trunnion-Preiskurvendiagramm

Betriebskosten und Betriebssicherheit: Der ROI eines getriebebetriebenen Ventils

Die Drehmomentkontrolle an Leitungen mit großem Durchmesser ist ein kritisches Sicherheitsproblem. Ein manuell über ein Getriebe betätigtes Ventil reduziert den mechanischen Aufwand des Außendienstpersonals erheblich. Bediener drehen mehrmals ein Handrad, um die innere Kugel um einen Bruchteil eines Grads zu bewegen. Dieser mechanische Vorteil verhindert eine starke Belastung des Bedieners. Es schützt Ihr Wartungsteam beim Umgang mit Hochdruckleitungen.

Der Getriebebetrieb bietet einen hervorragenden Schutz gegen Wasserschläge. Das schnelle Öffnen oder Schließen einer großen Rohrleitung führt zu massiven Druckspitzen. Diese Spitzen wandern stromabwärts und können Rohre zerreißen oder empfindliche Instrumente zerstören. Ein Getriebe zwingt den Bediener mechanisch dazu, den Ball langsam zu schlagen.

• Es reguliert die Flüssigkeitsgeschwindigkeit sicher.

• Es schützt die nachgelagerte Rohrleitungsinfrastruktur vor Stoßwellen.

• Es verhindert ein plötzliches Zuschlagen der Ventile.

• Es verlängert die Lebensdauer benachbarter Pumpendichtungen.

Wir können das Schaltgetriebe als eine intelligente Strategie zur Kapitalaufschiebung betrachten. Sie erreichen heute einen zuverlässigen Betrieb, ohne für teure Automatisierung zu bezahlen. Es bewahrt Ihre Prozessflexibilität. Sie haben weiterhin die Möglichkeit, später bei steigender Prozessfrequenz einen elektrischen oder pneumatischen Antrieb nachzurüsten. Diese Strategie hält die Budgets für den ersten Tag niedrig und macht Ihre Pipeline gleichzeitig zukunftssicher.

Überlegungen zu Gewicht, Platzbedarf und Installationskosten

Sie müssen die Abmessungen Ihrer Ausrüstung sorgfältig vergleichen. Wir bewerten die Einbaumaße und Betriebsspielanforderungen eines Zapfenventils mit Getriebeflansch im Vergleich zu vergleichbaren Schiebern oder Absperrklappen. Absperrschieber benötigen einen großen vertikalen Freiraum für ihre ansteigenden Spindeln. Absperrklappen sparen Platz, schränken aber oft den Durchfluss ein. Eine Zapfenkugelkonstruktion bietet eine hervorragende Durchflusskapazität bei einer moderaten, vorhersehbaren vertikalen Grundfläche.

WCB-Gusskörper und schwere interne Zapfenblöcke erhöhen das Gewicht erheblich. Sie müssen die Rohrleitungsunterstützungsinfrastruktur berücksichtigen. Viele Käufer ignorieren die versteckten technischen Kosten für die strukturellen Unterstützungen von Rohrleitungen. Schweres Gerät erfordert robuste Betonplatten, Strukturstahlrahmen und verstärkte Rohraufhängungen, um ein Durchhängen der Rohrleitung zu verhindern.

Standardisierte Flanschverbindungen vereinfachen Arbeitsaufwand und Inbetriebnahme. Sie bieten in der Installationsphase deutliche Vorteile gegenüber Stumpfschweißalternativen.

1. Sie machen kostspielige Schweißarbeiten vor Ort überflüssig.

2. Sie umgehen die umfangreiche zerstörungsfreie Prüfung (NDT), die normalerweise für Schweißverbindungen erforderlich ist.

3. Sie reduzieren die physische Ausrichtungszeit im Graben drastisch.

4. Sie ermöglichen es Technikern, die Ausrüstung mit Standard-Handwerkzeugen festzuschrauben.

Lebenszykluswartungs- und Verschleißbewertungsrahmen

Die Wartungszugänglichkeit entscheidet über Ihren langfristigen Betriebserfolg. Wir müssen die Reparaturfähigkeit des Split-Body-Tannion-Designs vor Ort beurteilen. Techniker können die Gehäuseteile leicht abschrauben, um an die inneren Dichtungen und Lager zu gelangen. Sie müssen es nicht aus der Rohrleitung herausschneiden.

Sekundäre Dichtmitteleinspritzsysteme sind eine wichtige Funktion zur Einsparung von Betriebskosten. Wenn ein Hauptsitz durch Schmutz zerkratzt wird, müssen Sie die Anlage nicht sofort abschalten. Sie können spezielles Dichtmittel direkt in die Sitz- und Schafteinspritzanschlüsse pumpen. Dadurch wird die Versiegelung vorübergehend wiederhergestellt. Dadurch kann die Anlage bis zur nächsten geplanten Wartung sicher weiterlaufen. Es verlängert die Intervalle zwischen physischen Überholungen erheblich.

Wir müssen das Verschleißprofil verschiedener Designs gegenüberstellen, um die erwartete Lebensdauer zu bewerten. Konstruktionen mit festem Kugelzapfen weisen einen sehr vorhersehbaren Sitzverschleiß auf. Federbelastete Sitze sorgen für einen konstanten, gleichmäßigen Druck gegen den Ball. Im Gegensatz dazu drücken Hochdruck-Schwimmventile die Kugel heftig in den nachgeschalteten Sitz, was zu ungleichmäßigem, beschleunigtem Verschleiß führt. Über einen Zeitraum von 10 bis 15 Jahren führt das Verschleißprofil der festen Kugeln zu weniger Notabschaltungen. Sie ersetzen weniger Weichteile. Durch diese stabile Wartungshäufigkeit bleiben Ihre langfristigen Betriebskosten vorhersehbar und beherrschbar.

Checkliste für Implementierungsrisiken und Spezifikationen

Eine falsche Wahl des Übersetzungsverhältnisses birgt schwerwiegende Betriebsrisiken. Wir warnen dringend davor, die Getriebeübersetzung zu niedrig anzugeben, um ein paar Dollar zu sparen. Ein unzureichendes Verhältnis führt zu einem inakzeptablen manuellen Aufwand bei maximalem Differenzdruck (MDP). Bediener können auf die Verwendung von Cheater-Stangen am Handrad zurückgreifen. Bei dieser Vorgehensweise werden regelmäßig die internen Zahnräder entfernt und Garantien erlöschen.

Sie müssen die Temperatur- und Materialgrenzen strikt einhalten. Die Spezifikation eines WCB-Flanschkugelhahns mit Zapfenzapfen für Anwendungen mit Minustemperaturen birgt ein katastrophales Risiko. WCB-Kohlenstoffstahl wird bei extrem niedrigen Temperaturen spröde. Für kalte Umgebungen müssen Sie LCB- oder LCC-Typen angeben. Darüber hinaus kann WCB keine stark korrosiven Medien verarbeiten. Saure Leitungen zersetzen den Kohlenstoffstahl schnell.

Stellen Sie sicher, dass Ihre Beschaffungschecklisten eine strikte Compliance und Dokumentation vorschreiben. Fordern Sie API 6D- und ASME B16.34-Konformität für strukturelle Integrität. Fordern Sie eine Brandschutz-Testzertifizierung gemäß API 607. Berücksichtigen Sie Standards für diffuse Emissionen wie API 641 zur Einhaltung der Umweltvorschriften. Das Fehlen dieser Zertifizierungen kann zu hohen Bußgeldern führen. Wenn Sie nicht konforme Geräte installieren, können die Aufsichtsbehörden einen sofortigen, kostspieligen Austausch vorschreiben.

Abschluss

Die WCB-Flanschzapfenkonfiguration mit manuellem Getriebe stellt den absoluten Sweet Spot für industrielle Rohrleitungen dar. Es bietet ein perfektes Gleichgewicht zwischen CAPEX-Effizienz und mechanischer Zuverlässigkeit. Es bewältigt hohe Drücke, verhindert eine Überlastung des Bedieners und garantiert eine dichte Absperrung bei Standardanwendungen mit großen Bohrungen.

Wir empfehlen dringend, vor der Erteilung einer Bestellung eine abschließende technische Prüfung durchzuführen. Sie müssen den maximalen Differenzdruck noch einmal überprüfen und die genaue Medienzusammensetzung überprüfen. Kleine chemische Schwankungen in der Flüssigkeit können Ihre Materialanforderungen drastisch verändern.

Weisen Sie Ihre Beschaffungsbewerter noch heute an, sich mit engagierten Anwendungsingenieuren zu beraten. Sie können präzise Drehmomentberechnungen durchführen, optimale Übersetzungsverhältnisse empfehlen und kundenspezifische Maßzeichnungen liefern. Eine gründliche technische Planung im Vorfeld gewährleistet einen jahrzehntelangen einwandfreien Betrieb im Feld.

FAQ

F: Ab welcher Größe sollte ich von einem schwimmenden Kugelhahn auf einen Zapfenkugelhahn umsteigen?

A: Industriestandards schreiben im Allgemeinen den Wechsel zu einem Zapfendesign bei 4 Zoll und mehr für Anwendungen der Klassen 150 und 300 vor. Größere Schwimmventile erzeugen ein übermäßiges Betriebsdrehmoment und leiden aufgrund extremer Druckbelastungen unter einem beschleunigten Verschleiß des stromabwärtigen Sitzes.

F: Kann ein per Handgetriebe betätigtes Ventil später automatisiert werden?

A: Ja. Die meisten modernen Getriebe werden direkt auf einer standardisierten ISO 5211-Montageplatte am Ventiloberteil montiert. Sie können das Schaltgetriebe vor Ort einfach ausbauen und einen pneumatischen oder elektrischen Antrieb anschrauben, ohne den internen Rohrleitungsdruck zu beeinträchtigen.

F: Warum sollten Sie WCB anstelle von geschmiedetem A105 für ein Flanschzapfenventil wählen?

A: Guss-WCB bietet überlegene Dimensionierungsökonomie und Verfügbarkeit für Anwendungen mit großem Durchmesser. Das Schmieden eines A105-Blocks für ein 8-Zoll- oder 12-Zoll-Gehäuse ist unglaublich teuer und zeitaufwändig. Das Gießen von WCB in komplexe Formen bietet hervorragende Festigkeit zu einem Bruchteil der Herstellungskosten.

F: Gibt es bei einem Kugelhahn mit geteiltem Gehäuse mehr Leckagen als bei einem vollständig geschweißten Ventil?

A: Nein, vorausgesetzt, es wird korrekt spezifiziert und gepflegt. Split-Body-Designs nutzen robuste Schraubverbindungen und fortschrittliche Dichtungsstandards, um eine dichte Abdichtung zu gewährleisten. Vollverschweißte Körper sind ausschließlich für erdverlegte unterirdische Rohrleitungen reserviert, bei denen ein Wartungszugang völlig unmöglich ist.
