Kryoventile spielen eine entscheidende Rolle bei der sicheren Steuerung von Flüssigkeiten mit extrem niedrigen Temperaturen wie flüssigem Stickstoff, flüssigem Sauerstoff und Flüssigerdgas (LNG). Diese Ventile müssen unter extremen Bedingungen zuverlässig funktionieren, einschließlich sehr niedriger Temperaturen, hohem Druck und Temperaturwechsel. Um Sicherheit, Zuverlässigkeit und Konsistenz über alle Anwendungen hinweg zu gewährleisten, werden Kryoventile nach strengen Standards entwickelt und hergestellt. Unter diesen Standards ist ASME B16.34 einer der einflussreichsten Standards für die Definition der Design-, Konstruktions-, Test- und Leistungsanforderungen für Ventile, die in Hochdruck- und Tieftemperaturanwendungen eingesetzt werden.
Für Ingenieure, Anlagenbetreiber und Beschaffungsteams ist es wichtig zu verstehen, wie ASME B16.34 das Design von Kryoventilen beeinflusst. In diesem Artikel werden der Geltungsbereich von ASME B16.34, seine spezifischen Anforderungen für den Tieftemperaturbetrieb, Material- und Konstruktionsüberlegungen, Prüfprotokolle und die Gesamtauswirkungen auf die Betriebssicherheit und -zuverlässigkeit untersucht.
ASME B16.34-Standards verstehen
ASME B16.34 mit dem Titel „Valves – Flanged, Threaded, and Welding End“ ist ein weithin anerkannter Standard, der von der American Society of Mechanical Engineers entwickelt wurde. Es enthält Anforderungen an Design, Materialien, Konstruktion, Prüfung und Kennzeichnung von Ventilen, die in Rohrleitungssystemen verwendet werden.
Die Norm deckt eine Reihe von Ventiltypen ab, darunter:
Absperrschieber
Kugelventile
Kugelhähne
Rückschlagventile
Während ASME B16.34 ursprünglich für allgemeine Hochdruck- und Hochtemperaturanwendungen gedacht war, ist es für Kryoventile besonders relevant geworden, da diese Ventile unter extremen Bedingungen strukturelle Integrität, Dichtleistung und Betriebssicherheit aufrechterhalten müssen.
Zu den in ASME B16.34 behandelten Schlüsselelementen gehören:
Materialspezifikationen für Ventilgehäuse, Innengarnituren und Dichtungskomponenten
Druck-Temperatur-Bewertungen
Entwurfsmethoden für Ventilstärke und Haltbarkeit
Anforderungen an Flansch-, Gewinde- und Schweißendverbindungen
Prüf- und Inspektionsverfahren zur Sicherstellung von Qualität und Zuverlässigkeit
Materialauswahl gemäß ASME B16.34
Kryoventile müssen bei extrem niedrigen Temperaturen ihre mechanische Festigkeit und Duktilität beibehalten. ASME B16.34 beeinflusst die Materialauswahl auf verschiedene Weise:
1. Körpermaterialien
Die Norm bietet Hinweise zu geeigneten Materialien für den Hochdruckbetrieb. Für kryogene Anwendungen werden üblicherweise Materialien wie austenitischer Edelstahl (304, 316) und Nickellegierungen (Inconel, Monel) verwendet. Diese Materialien behalten ihre Zähigkeit bei kryogenen Temperaturen bei und verringern so das Risiko eines Sprödbruchs.
2. Materialien zuschneiden
Die Ventilgarnitur, einschließlich Kugel, Schieber oder Scheibe, muss wiederholtem Öffnen und Schließen ohne Verformung standhalten. ASME B16.34 verlangt, dass Innengarnituren mit dem Gehäusematerial kompatibel und beständig gegen Korrosion, Verschleiß und kryogene Versprödung sind.
3. Dichtungsmaterialien
Dichtungen und Dichtungen sind für einen leckagefreien Betrieb von entscheidender Bedeutung. Die Norm legt Wert auf die Auswahl von Materialien, die für die Betriebstemperatur und den Betriebsdruck geeignet sind. Für den kryogenen Einsatz werden üblicherweise Polymere wie PTFE, PCTFE oder Metall-auf-Metall-Sitze verwendet, da Standardelastomere bei niedrigen Temperaturen spröde werden.
Designüberlegungen gemäß ASME B16.34
Der ASME B16.34-Standard stellt sicher, dass Kryoventile unter Berücksichtigung von Sicherheit und Leistung entwickelt werden. Zu den wichtigsten Designelementen, die von der Norm beeinflusst werden, gehören:
1. Druck-Temperatur-Werte
ASME B16.34 bietet Druck-Temperatur-Diagramme für verschiedene Materialien. Diese Diagramme unterstützen Ingenieure bei der Auswahl von Ventilmaterialien und -größen, die den erwarteten Betriebsdrücken bei kryogenen Temperaturen standhalten. Dadurch wird sichergestellt, dass Ventile nicht aufgrund von Überdruck oder thermischer Belastung ausfallen.
2. Wandstärke und strukturelle Integrität
Die Norm legt Mindestwandstärken für Ventilgehäuse und -oberteile fest, um den Innendruck sicher zu bewältigen. Kryo-Ventilkonstruktionen berücksichtigen diese Anforderungen und berücksichtigen gleichzeitig thermische Kontraktion und Expansion, die zusätzliche Spannungen erzeugen können.

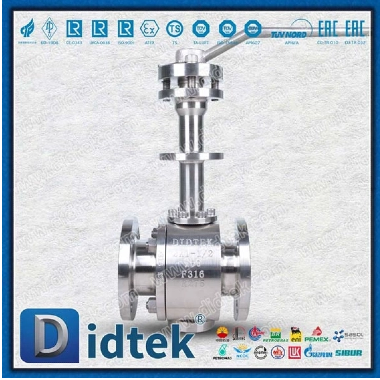

3. Erweitertes Motorhaubendesign
Kryoventile verfügen häufig über verlängerte Oberteile, die es ermöglichen, dass die Schaft- und Antriebskomponenten bei höheren Temperaturen bleiben und von der extrem kalten Flüssigkeit ferngehalten werden. ASME B16.34 unterstützt solche Designanpassungen, solange das Ventil seine strukturelle Integrität beibehält und die Druck-Temperatur-Nennwerte erfüllt.

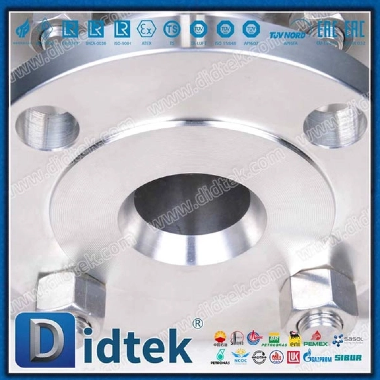

4. Flansch-, Gewinde- und Schweißenden
Die Norm definiert die Abmessungen, Toleranzen und Festigkeitsanforderungen für Ventilenden. Dies stellt die Kompatibilität mit Rohrleitungssystemen sicher und sorgt für eine zuverlässige Abdichtung unter kryogenen Bedingungen. Eine ordnungsgemäße Flansch- und Schweißnahtkonstruktion verhindert außerdem Leckagen und mechanische Ausfälle aufgrund thermischer Kontraktion.
Prüf- und Inspektionsanforderungen
ASME B16.34 schreibt strenge Tests und Inspektionen vor, um sicherzustellen, dass Kryoventile wie erwartet funktionieren. Zu diesen Verfahren gehören:
1. Hydrostatische und pneumatische Prüfung
Ventile müssen einer Druckprüfung unterzogen werden, um sicherzustellen, dass sie dem maximalen Betriebsdruck ohne Leckage standhalten. Bei der hydrostatischen Prüfung wird Wasser oder eine andere inkompressible Flüssigkeit verwendet, während bei der pneumatischen Prüfung Luft oder Gas bei bestimmten Drücken verwendet wird. Diese Tests überprüfen die Festigkeit des Gehäuses, die Dichtheit des Sitzes und die allgemeine Integrität des Ventils.
2. Prüfung bei niedrigen Temperaturen
Für den kryogenen Einsatz können Ventile Tieftemperaturtests unterzogen werden, um die Materialleistung, die Dichtungszuverlässigkeit und die Antriebsfunktion bei extrem niedrigen Temperaturen zu bestätigen. Dies ist von entscheidender Bedeutung, da Standardtests bei Raumtemperatur keine kryogene Versprödung oder Dichtungskontraktion berücksichtigen.
3. Maß- und Sichtprüfung
ASME B16.34 erfordert außerdem Prüfungen auf Maßhaltigkeit, Oberflächenbeschaffenheit und das Fehlen von Mängeln wie Rissen, Porosität oder Einschlüssen im Material. Dies gewährleistet Konsistenz und Qualität in der Ventilproduktion.
4. Kennzeichnung und Dokumentation
Ventile müssen deutlich mit Materialqualität, Druckstufe und Herstellungsinformationen gekennzeichnet sein. Eine ordnungsgemäße Dokumentation gewährleistet Rückverfolgbarkeit und Konformität, was für Sicherheitsaudits, Wartung und behördliche Inspektionen von entscheidender Bedeutung ist.
Auswirkungen auf Betrieb und Sicherheit
Durch die Beeinflussung des Ventildesigns, der Materialauswahl und der Testprotokolle stellt ASME B16.34 sicher, dass Kryoventile eine hohe Sicherheit und Betriebsleistung bieten. Zu den wichtigsten Vorteilen gehören:
Leckageprävention : Geeignete Materialien und Dichtungssysteme reduzieren das Risiko von Lecks, was bei gefährlichen kryogenen Flüssigkeiten von entscheidender Bedeutung ist.
Strukturelle Zuverlässigkeit : Die Einhaltung von Wandstärken und Druckwerten verhindert mechanisches Versagen unter extremem Druck und extremer Temperatur.
Sicherheit in Notfallszenarien : Zuverlässige Abschaltung bei Überdruck oder schnellen Durchflussänderungen minimiert das Risiko von Unfällen oder Geräteschäden.
Einhaltung gesetzlicher Vorschriften : Die Einhaltung der ASME-Standards stellt die Einhaltung von Branchenvorschriften sicher und reduziert rechtliche und betriebliche Risiken.
Anwendungen von ASME B16.34-konformen Kryoventilen
Nach ASME B16.34 konstruierte Kryoventile werden in den unterschiedlichsten Branchen eingesetzt:
Terminals für Flüssigerdgas (LNG) : Steuerung des Flusses und der Lagerung von LNG unter Hochdruck- und Niedertemperaturbedingungen.
Medizinische und Laboranwendungen : Handhabung von flüssigem Stickstoff für Kryokonservierung und Forschung.
Chemische und petrochemische Industrie : Sicherer Transport und Verarbeitung von Tieftemperaturchemikalien.
Lebensmittel- und Getränkeindustrie : Verwendung von LN2 zum schnellen Einfrieren oder Konservieren verderblicher Waren.
Luft- und Raumfahrt- und Industriegasanwendungen : Gewährleistung des zuverlässigen Betriebs von Flüssigsauerstoff-, Stickstoff- oder Argonsystemen unter extremen Bedingungen.
Best Practices für Compliance und Auswahl
Bei der Auswahl von Kryoventilen für flüssigen Stickstoff oder andere kryogene Flüssigkeiten sollte die Einhaltung von ASME B16.34 als Entscheidungsgrundlage dienen. Zu den Best Practices gehören:
Überprüfen Sie die Materialzertifizierungen : Stellen Sie sicher, dass Gehäuse-, Innengarnitur- und Dichtungsmaterialien den ASME-Anforderungen für den Tieftemperaturbetrieb entsprechen.
Überprüfen Sie die Druck-Temperatur-Werte : Wählen Sie Ventile aus, die sowohl bei erwartetem Betriebsdruck als auch bei kryogener Temperatur ihre Integrität aufrechterhalten.
Prüfprotokolle prüfen : Bestätigen Sie, dass die Ventile hydrostatischen, pneumatischen und Tieftemperaturtests gemäß ASME-Standards unterzogen wurden.
Wählen Sie bei Bedarf erweiterte Haubendesigns : Stellen Sie bei extrem niedrigen Temperaturen sicher, dass Spindeln und Antriebe außerhalb der Kaltzone bleiben, um Frostschäden zu vermeiden.
Berücksichtigen Sie Automatisierungsanforderungen : Stellen Sie bei der Integration mit pneumatischen oder elektrischen Stellantrieben sicher, dass Drehmoment und Betriebsgeschwindigkeit mit dem Betrieb bei niedrigen Temperaturen kompatibel sind.
Durch die Einhaltung dieser Praktiken wird sichergestellt, dass Kryoventile zuverlässig funktionieren, die Sicherheit aufrechterhalten und das Betriebsrisiko verringert wird.
Abschluss
Die ASME B16.34-Standards spielen eine entscheidende Rolle bei der Entwicklung und Herstellung von Kryoventilen. Durch die Festlegung von Anforderungen an Materialien, Konstruktion, Druck-Temperatur-Werte und Tests stellt die Norm sicher, dass Ventile Flüssigkeiten mit extrem niedrigen Temperaturen wie flüssigem Stickstoff sicher und zuverlässig handhaben können.
Designer und Ingenieure verlassen sich auf ASME B16.34 als Leitfaden für Materialauswahl, Strukturdesign, Dichtungslösungen und Testprotokolle. Die Einhaltung des Standards gewährleistet nicht nur betriebliche Effizienz und Sicherheit, sondern unterstützt auch die Einhaltung gesetzlicher Vorschriften und verringert das Risiko katastrophaler Ausfälle.
Für Branchen, die auf kryogene Flüssigkeiten angewiesen sind – von medizinischen und Laborumgebungen bis hin zu LNG-Terminals und chemischen Verarbeitungsanlagen – bieten ASME B16.34-konforme Ventile Sicherheit, Leistung und langfristige Zuverlässigkeit. Durch die Integration dieser Standards in Ventilauswahl- und Wartungsstrategien können Betreiber sowohl die Sicherheit als auch die Betriebseffizienz in anspruchsvollen kryogenen Umgebungen optimieren.
