Zapfenkugelhahn SS321: Vakuumprüfung für die Halbleiterindustrie

In der Halbleiterfertigung herrscht eine strikte Null-Toleranz-Realität. Selbst mikroskopisch kleine Vakuumlecks oder molekulare Ausgasungen in Subfab-Systemen führen zu kontaminierten Wafern. Diese unsichtbaren Ausfälle führen zu katastrophalen Ertragseinbußen und massiven Anlagenausfällen. Standard-Industrieventile verschlechtern sich unter hohem Vakuumdruck schnell. Kontinuierliche mechanische Beanspruchung beschleunigt diesen physischen Verschleiß drastisch. Wir sehen, dass Ingenieure zunehmend auf den Zapfenkugelhahn SS321 als hochentwickelte Lösung zurückgreifen. Es bewältigt diese extremen Betriebsumgebungen problemlos. Es bietet unübertroffene Strukturstabilität und zuverlässige Materialbelastbarkeit über Millionen von Zyklen. Dieser Artikel bietet Ingenieuren und Facility Managern einen zuverlässigen technischen Bewertungsrahmen. Sie erfahren genau, wie Sie diese Spezialventile spezifizieren, testen und implementieren. Wir führen Sie durch strenge Testprotokolle, um Ihre empfindlichen Vakuumsysteme zu schützen. Sie werden verstehen, wie Sie Rohkomponentenspezifikationen effektiv mit Reinraumkonformität verbinden können.

Wichtige Erkenntnisse

• Zapfenmontierte Konstruktionen verhindern eine Kugelablenkung bei hohen Vakuumdruckunterschieden, verlängern die Lebensdauer des Sitzes und sorgen für leckagefreie Dichtungen.

• SS321 (mit Titan stabilisierter Edelstahl) widersteht interkristalliner Korrosion beim Ausheizen bei hohen Temperaturen und ist den Standardlegierungen 304 oder Basislegierungen 316 überlegen.

• Die Überprüfung eines Vakuumtest-Kugelhahns erfordert eine strenge Helium-Massenspektrometrie und dokumentierte Ausgasungsraten.

• Bei der Beschaffungsbewertung müssen die Rohspezifikationen mit der Reinraumkonformität (z. B. ISO-Klasse-5-Montage) in Einklang gebracht werden, um die sofortige Bereitschaft der Teilfertigung sicherzustellen.

Die Kosten eines Kompromisses bei der Halbleiter-Vakuumkontrolle

Die Vakuumintegrität bestimmt den Gesamterfolg der Anlage. Sie müssen die Betriebszeit und die Waferausbeute streng bewerten. Wartungseingriffe in Teilfabriken stören die kontinuierliche Produktion im gesamten Werk. Jede außerplanmäßige Reparatur hat Auswirkungen auf den komplexen Fertigungsablauf. Standardkomponenten zur Fluidsteuerung erfüllen diese strengen Betriebsanforderungen nicht.

Schwimmende Kugelhähne sind auf einen positiven Leitungsdruck angewiesen, um die Kugel in den nachgeschalteten Sitz zu drücken. Hochvakuumbedingungen kehren diese Dynamik vollständig um. Unterdruck zieht den Ball vom Sitz weg. Diese physikalische Trennung schafft einen mikroskopischen Weg für das Eindringen von Gas. Bei häufigem Subfab-Zyklus kommt es schnell zu einer Verformung des Sitzes.

Minderwertige Legierungen bringen schwerwiegende Prozessrisiken mit sich. Sie leiden unter Materialausgasungen bei starker thermischer Belastung. Unpolierte Innenflächen fangen chemische Verunreinigungen ein. Sie geben Feinstaub direkt in den kritischen Prozessablauf ab. Diese Partikel wandern nach oben in die empfindliche Umgebung der Waferherstellung.

Zu den häufigsten Fehlerarten in Standardkomponenten gehören:

• Verschlechterung der Elastomerdichtung durch aggressive Vorläufergase wie Silan oder Stickstofftrifluorid.

• Mikroabrieb auf der Kugeloberfläche aufgrund schlechter anfänglicher Oberflächenbeschaffenheit.

• Eingeschlossenes Volumen entgast, wenn das Ventil unter Vakuum seine Position ändert.

• Verlust der Grenzabdichtung bei plötzlichen Druckunterschiedsänderungen.

Der Übergang zu einem dedizierten Halbleiterventil ist nicht verhandelbar. Standardkomponenten können nicht mit Ihren Subfab-Effizienzzielen skaliert werden. Sie benötigen präzisionsgefertigte Durchflusskontrollgeräte. Dies garantiert eine absolute Isolierung über komplexe Gas- und Grob- bis Hochvakuumleitungen hinweg. Sich mit weniger Risiken zufrieden geben, Millionen von Dollar an verschrottetem Silizium.

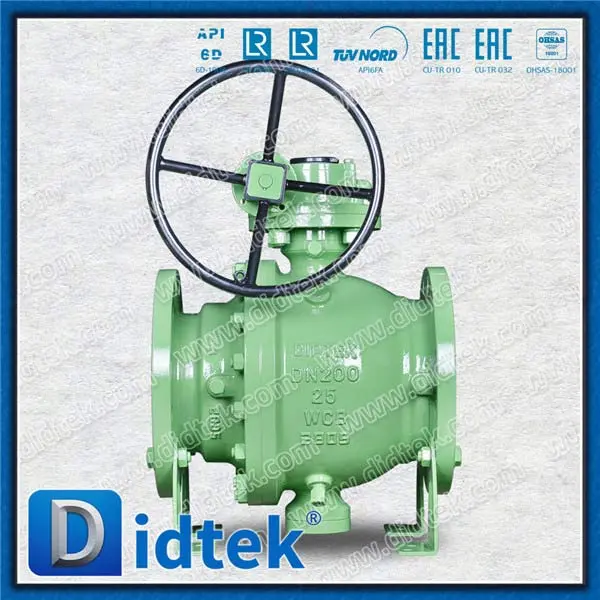

Die Lösung entwickeln: Warum SS321 und Trunnion Design?

Wir müssen die Strukturmechanik der fortschrittlichen Flusskontrolle untersuchen. Die Zapfenverankerung nimmt extreme mechanische Belastungen sicher auf. Herkömmliche Schwimmerventile verschieben sich unter Last unvorhersehbar. Zapfenkonstruktionen fixieren die Kugel sicher am oberen und unteren Stiel. Dadurch wird verhindert, dass die Kugel während des Tiefvakuumbetriebs in den nachgeschalteten Sitz zieht.

Sie erzielen mehrere direkte, messbare Ergebnisse. Das Betriebsdrehmoment sinkt in allen Druckbereichen deutlich. Bei Polymersitzen ist die Gleitreibung deutlich geringer. Dies führt zu einer langfristig gleichbleibenden Dichtigkeit. Die mechanische Stabilität gewährleistet, dass das Ventil seine exakte Mittellinie beibehält. Es widersteht starken Druckunterschieden über die primäre Grenzbarriere hinweg.

Eine ebenso wichtige Rolle spielt dabei die Materialwissenschaft. Das SS321-Ventil bietet deutliche metallurgische Vorteile. Edelstahl 321 enthält einen wichtigen Titanzusatz. Titan wirkt als starkes stabilisierendes Element. Es verhindert die Ausfällung von Karbiden beim Orbitalschweißen. Außerdem stabilisiert es das Metallgitter beim Hochtemperatur-Vakuumausheizen.

Standardmäßiger 316L-Edelstahl verträgt allgemeine Korrosion gut. Eine strenge Temperaturwechselbeanspruchung bringt jedoch seine strukturellen Grenzen zum Vorschein. SS321 bietet eine hervorragende strukturelle Integrität während wiederholter Aufheiz- und Abkühlphasen. Das Titan verbindet sich aggressiv mit Kohlenstoff. Dies verhindert eine Chromverarmung an den mikroskopischen Korngrenzen. Sie vermeiden vollständig interkristalline Korrosion.

Vergleichstabelle zur Materialleistung

Best Practice: Geben Sie immer SS321 für hochreine Leitungen an, die häufiges thermisches Ausheizen über 400 °C erfordern. Dies gewährleistet eine maximale Lebensdauer und verhindert eine unsichtbare Partikelabgabe.

Strenge Vakuumtestprotokolle für hochreine Kugelhähne

Sie können sich nicht auf standardmäßige hydrostatische Prüfmethoden verlassen. Die Überprüfung eines Vakuumtest-Kugelhahns erfordert fortschrittliche Diagnosemethoden. Die Helium-Massenspektrometrie ist der unbestrittene Goldstandard der Branche. Heliummoleküle dringen leicht in mikroskopisch kleine Leckpfade ein. Sie sind träge und unglaublich klein.

Beim Innenbordtest wird Helium rund um die Ventilaußenseite gesprüht. Gleichzeitig erzeugen die Techniker ein starkes Vakuum im Inneren des Ventilkörpers. Beim Außenbordtest wird das Ventil intern mit Heliumgas unter Druck gesetzt. Anschließend prüft der Sensor die Außenumgebung. Beide Methoden gewährleisten eine absolute Grenzisolation. Sie sollten mit einer akzeptablen Grundleckrate von 1 × 10 ^-9 atm cc/s rechnen. Ultrahochvakuumanwendungen (UHV) erfordern diese engen Toleranzen.

Im Anschluss an die strukturellen Dichtheitsprüfungen erfolgt die Überprüfung des Ausheizens und der Ausgasung. Ingenieure messen sorgfältig die molekulare Ausgasung bei erhöhten Temperaturen. Das Ventil muss nachweislich keine flüchtigen organischen Verbindungen (VOCs) einbringen. Es muss außerdem verhindern, dass physikalische Partikel in den Strömungsweg gelangen. Selbst Spuren flüchtiger organischer Verbindungen (VOCs) stören die empfindlichen Wafer-Abscheidungsprozesse dauerhaft.

Befolgen Sie diese streng nummerierte Testsequenz:

1. Basis-Helium-Sprühtest: Bestätigen Sie die Integrität der Bruttogrenzen bei normaler Raumtemperatur.

2. Thermal-Bake-Out-Protokoll: Erhitzen Sie das Ventil intensiv, um Oberflächenfeuchtigkeit und eingeschlossene atmosphärische Gase auszutreiben.

3. Restgasanalyse (RGA): Messen Sie die genaue chemische Zusammensetzung aller ausgasenden Moleküle.

4. Mechanische Zyklusprüfung: Betätigen Sie das Ventil schnell 10.000 bis 50.000 Mal unter vollem Vakuum.

5. Abschließende Massenspektrometrie: Testen Sie die Heliumleckraten weltweit erneut, um sicherzustellen, dass die Betätigung die Dichtung nicht beeinträchtigt.

Der Sitz- und Dichtungsintegritätszyklus beweist die langfristige Praxistauglichkeit. Ständige mechanische Bewegung zersetzt weiche Polymere mit der Zeit. Dynamische Tests bestätigen, dass die Dichtungsschwelle über den gesamten vorgesehenen Lebenszyklus hinweg stabil bleibt.

Entscheidungsrahmen: Bewertung von Halbleiterventilen für die Beschaffung

Die Beschaffung geht weit über die grundlegenden Abmessungen und Druckstufen hinaus. Sie müssen die Innenoberflächenbeschaffenheit streng bewerten. Ingenieure messen dies anhand des Rauheitsdurchschnitts (Ra). Niedrigere Ra-Werte weisen auf deutlich glattere Metalloberflächen hin. Ein wirklich hochreiner Kugelhahn erfordert aggressive Elektropolierbehandlungen. Dieser spezielle Prozess entfernt mikroskopisch kleine Spitzen und Täler. Glatte Oberflächen minimieren den Innenbereich, in dem sich Verunreinigungen oder Prozessgase ansammeln.

Die Materialauswahl hat großen Einfluss auf Sitze und O-Ringe. Sie müssen Polymere perfekt auf Ihre spezifische Prozesschemie abstimmen. Standardelastomere zersetzen sich schnell, wenn sie speziellen Halbleitervorläufern ausgesetzt werden.

Polymerbewertungstabelle für Vakuumsysteme

Die Montage im Reinraum erfordert die sofortige Betriebsbereitschaft der Unterfabrik. Sie müssen alle Montagebedingungen sorgfältig überprüfen. Hersteller müssen Komponenten in einem Reinraum der ISO-Klasse 4 oder 5 bauen, testen und doppelt verpacken. Das Auspacken eines verunreinigten Ventils zerstört die gesamte Grundlinie des Vakuumsystems. Mikropartikel aus der Umgebung wirken als physikalische Blocker auf dem Sitz. Sie verhindern die Bildung absoluter Vakuumdichten.

Die Rückverfolgbarkeit bietet Ihren letzten entscheidenden Schutz. Fordern Sie vor dem Kauf strenge Compliance-Dokumente an. Fordern Sie zertifizierte Materialtestberichte (MTRs) für alle Metallschmelzen. Sichern Sie sich individuelle Heliumleckzertifikate, die direkt mit Seriennummern verknüpft sind. Erhalten Sie unterzeichnete Zertifizierungen für die Reinraummontage.

Häufiger Fehler: Akzeptieren allgemeiner, stapelgeprüfter Zertifikate. Fordern Sie immer serialisierte Testdaten für Ultrahochvakuumkomponenten an. Bei der Chargenprüfung werden einzelne Herstellungsfehler vollständig übersehen.

Implementierungsrealitäten: Rollout-Risiken und Wartung

Die Implementierung vor Ort birgt sehr ausgeprägte Risiken. Eine ordnungsgemäße Installationsabwicklung stellt sicher, dass Ihre Kapitalinvestition die letzte Meile übersteht. Wir sehen oft, dass wohlmeinende Techniker die Reinraumverpackung vorzeitig gefährden. Sie dürfen den inneren Schutzbeutel nur in der dafür vorgesehenen sauberen Umgebung öffnen.

Unsachgemäßes Anziehen belastet den geschmiedeten Ventilkörper stark. Durch ungleichmäßige Krafteinwirkung werden die empfindlichen Sitzflächen im Inneren verformt. Dies führt zu sofortigen, nicht auffindbaren Vakuumlecks. Befolgen Sie immer die spezifische Flanschverschraubungsreihenfolge. Verwenden Sie für jede Verbindung kürzlich kalibrierte Drehmomentschlüssel.

Die Ausrichtung der Betätigung erfordert absolute Präzision. Der Anschluss pneumatischer oder elektrischer Antriebe an Zapfenventile erfordert eine exakte Mittelausrichtung. Das Zapfendesign vereinfacht diesen Schritt erheblich. Der geringere Drehmomentbedarf reduziert die erforderliche Stellantriebsdimensionierung. Kleinere Aktuatoren sparen in beengten Subfab-Umgebungen lebenswichtigen Platz. Außerdem verbrauchen sie deutlich weniger Druckluft oder Betriebsstrom.

Die Lebenszykluswartung verschiebt sich drastisch mit der korrekten Erstspezifikation. Ein richtig dimensionierter Vakuumkugelhahn erweitert Ihren Betriebsweg. Es verschiebt Ihre Anlagenstrategie weg von der reaktiven Notfallreparatur. Sie stellen erfolgreich auf eine vorhersehbare, geplante Wartung um. Dadurch werden ungeplante Werkzeugstillstände deutlich reduziert.

Wir empfehlen dringend, einen lokalen Unterfertigungsbestand an vorgereinigten Ersatzdichtungssätzen einzurichten. Lagern Sie sie ausschließlich unter konformen Reinraumbedingungen. Ersetzen Sie bei planmäßiger Wartung alle dynamischen Dichtungen gleichzeitig. Alte Dichtungen nicht wiederverwenden.

Abschluss

Die Angabe eines SS321-Kugelhahns mit Zapfen ist eine definitive Investition in die Risikominderung. Es gelingt Ihnen, eine beispiellose Materialbelastbarkeit mit absoluter mechanischer Stabilität zu verbinden. Robuste Zapfenkonstruktionen verhindern strikt die Ablenkung der Kugel. Titanstabilisierte Legierungen stoppen die interkristalline Korrosion bei hohen Temperaturen vollständig. Diese Synthese schützt direkt Ihre fragile Wafer-Ausbeute.

Weisen Sie Ihre Beschaffungs- und Entwicklungsteams darauf hin, eine strikte Auswahllogik anzuwenden. Disqualifizieren Sie sofort Anbieter, die rohe Testdaten verbergen oder unkenntlich machen. Wenn sie keine transparenten, serialisierten Heliumleckaufzeichnungen bereitstellen können, suchen Sie woanders. Lehnen Sie Lieferanten ab, denen es an zertifizierten Reinraum-Montageeinrichtungen der ISO-Klasse mangelt.

Ergreifen Sie noch heute entscheidende Maßnahmen, um Ihre Subfab-Architektur zu sichern. Fordern Sie äußerst detaillierte technische Datenblätter von Ihren ausgewählten Anbietern an. Vergleichen Sie die angegebenen Fähigkeiten mit Ihren spezifischen Vakuumdruckanforderungen. Kontaktieren Sie einen spezialisierten Anwendungstechniker, um eine umfassende Spezifikationsprüfung zu vereinbaren.
