Die Spezifizierung des richtigen Ventils für Mittel- und Langstreckenpipelines bleibt ein schwieriger Balanceakt. Beschaffungsteams müssen sich mit der Einhaltung gesetzlicher Vorschriften, der Betriebssicherheit und der Zuverlässigkeit des Lebenszyklus auseinandersetzen. Jede technische Entscheidung hat Auswirkungen auf das gesamte Energienetz. Der API 6D-Standard definiert strenge Anforderungen für Rohrleitungs- und Rohrleitungsventile. Es unterscheidet sich deutlich von Standard-Prozessventilen. Die Wahl der falschen Spezifikation kann zu katastrophalen Druckausfällen oder zum Stillstand des Molchbetriebs tief unter der Erde führen.
Wir bieten Beschaffungsingenieuren und Projektmanagern einen evidenzbasierten Rahmen für eine sichere Entscheidungsfindung. Sie erfahren, wie Sie einen API-6D-Kugelhahn für kritische Öl- und Gasanwendungen bewerten, spezifizieren und beschaffen. Wir werden strenge Testprotokolle, strukturelle Designanforderungen und strenge Kriterien für die Anbieterbewertung untersuchen. Dadurch wird sichergestellt, dass Ihr nächstes Pipeline-Projekt sicher funktioniert, die Einhaltung gesetzlicher Vorschriften eingehalten wird und teure Betriebsausfälle vermieden werden.
Wichtige Erkenntnisse
Standardspezifität: API 6D ist ausschließlich für Pipeline-Anwendungen konzipiert und legt Wert auf strukturelle Integrität unter Pipeline-Belastungen, Molchbarkeit und zuverlässige Isolierung.

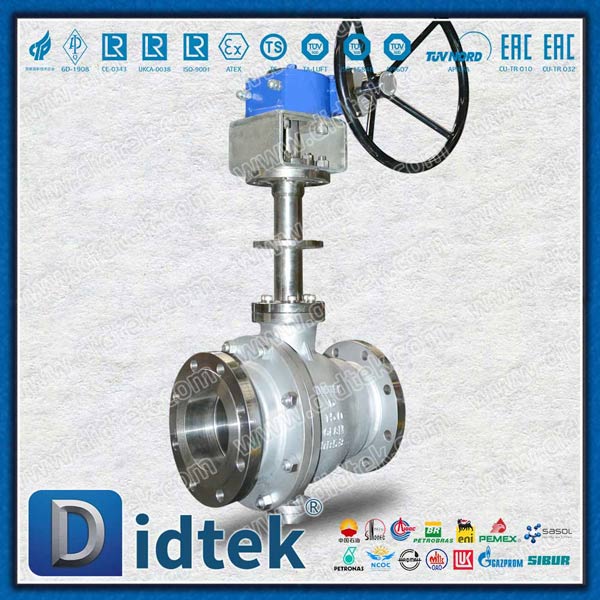

Konstruktionsanforderungen: Der API 6D-Kugelhahn mit Drehzapfen ist der Industriestandard für Hochdruckanwendungen mit großem Durchmesser und bietet ein geringeres Betriebsdrehmoment und eine robuste Abdichtung.
Obligatorische Tests: Die Einhaltung erfordert strenge hydrostatische und pneumatische Tests, einschließlich spezifischer Hohlraumentlastungs- und Sitzleckageprotokolle (DBB/DIB).
Anwendungseignung: Die Auswahl zwischen vollständig geschweißten und verschraubten Gehäusekonstruktionen hängt streng von der Installationsumgebung ab (z. B. erdverlegt oder oberirdisch).
Lieferantenbewertung: Verifizierte API-Monogramme, Materialtestberichte (MTRs) und nachgewiesene technische Unterstützung sind nicht verhandelbare Auswahlkriterien.
Entmystifizierung des API 6D-Standards für die Pipeline-Isolierung
Die Verwechslung von Prozessventilen (API 608) mit Rohrleitungsventilen (API 6D) führt bei Midstream-Anwendungen häufig zu strukturellen Ausfällen. Viele Käufer gehen fälschlicherweise davon aus, dass sie diese Standards austauschen können, um Geld zu sparen. Sie können es nicht. Prozessventile bedienen völlig andere Betriebsumgebungen als große Rohrleitungsnetze.
API 6D konzentriert sich stark auf externe Rohrleitungsspannungen, die durch Bodenbewegung und Wärmeausdehnung verursacht werden. Es schreibt Vollbohrungskonstruktionen vor, um die Innenreinigung und Inspektion zu erleichtern. Es schreibt außerdem spezielle Mechanismen zur Druckentlastung des Hohlraums vor, um Explosionen durch eingeschlossene Flüssigkeiten zu verhindern. API 608-Ventile werden typischerweise in Raffinerien unter geringerer struktureller Belastung betrieben. Sie erfordern nicht die strenge Molchkompatibilität, die bei Midstream-Leitungen üblich ist. Das Verständnis dieses entscheidenden technischen Unterschieds verhindert kostspielige Beschaffungsfehler.
Das Pipeline-Absperrventil fungiert als ultimative Ausfallsicherung für die Pipeline-Integrität. Betreiber verlassen sich darauf, wenn es um die Blockierung von Hauptleitungen und Notabschaltungen (ESD) geht. Die Aufteilung von Fernrohrleitungen erfordert absolute Dichtungszuverlässigkeit. Wenn kilometerweit entfernt ein Rohrabschnitt reißt, muss die Isoliereinheit schnell schließen. Es muss perfekt abdichten, um eine massive Freisetzung von Kohlenwasserstoffen in die Umwelt zu verhindern.
Wir legen unsere Compliance-Grundlinie durch die Harmonisierung der ISO 14313 fest. API 6D spiegelt diesen internationalen Standard weitgehend wider. Diese strukturelle Ausrichtung sichert die weltweite Akzeptanz für internationale Öl- und Gasprojekte. Projektmanager können diese Einheiten in verschiedenen Regulierungsgebieten weltweit einsetzen, ohne ihre gesamte Rohrleitungsstrategie neu entwerfen zu müssen.
Kerndesignkonfigurationen: Auswahl des richtigen API 6D-Kugelhahns
Die Installationsumgebung bestimmt strikt die Wahl Ihres Karosseriedesigns. Sie müssen die richtige Wahl zwischen verschraubten und vollständig geschweißten Konfigurationen treffen, um künftige betriebliche Probleme zu vermeiden.
Verschraubte oder geteilte Gehäusekonstruktionen eignen sich am besten für oberirdische Installationen. Sie werden häufig in Verteilern, Dosieranlagen und Pumpstationen eingesetzt. Wartungsteams können problemlos Inline-Reparaturen durchführen. Sie schrauben das Gehäuse ab, ersetzen verschlissene Sitze oder beschädigte Dichtungen und nehmen den Betrieb wieder auf, ohne das Rohr zu durchtrennen.
Vollständig geschweißte Körper sind nach wie vor eine strukturelle Notwendigkeit für Erdinstallationen und Unterwasseranwendungen. Sie eliminieren potenzielle Leckpfade an Körpergelenken vollständig. Unterirdische Rohrleitungen sind starken Bodenverschiebungen, starker Feuchtigkeit und korrosiven Elementen ausgesetzt. Eine vollständig verschweißte Einheit erfordert keine Wartung im Untergrund. Es erfordert jedoch eine viel höhere anfängliche Fertigungspräzision, da interne Reparaturen nach der Endmontage nicht mehr möglich sind.
Tabelle 1: Konfigurationsanalyse für verschraubte Karosserie vs. vollständig geschweißte Karosserie
Designmerkmal
Geschraubtes/geteiltes Gehäusedesign
Vollständig geschweißtes Karosseriedesign
Primäre Installationseinstellung
Oberirdisch, Verteiler, Kompressorstationen
Vergraben, unter Wasser, raues Untergrundgelände
Wartungszugänglichkeit
Inline reparierbar; einfacher Teileaustausch
Keine Wartung erforderlich; Inline nicht reparierbar
Potenzielles Leckpfadrisiko
Mäßig (basiert auf mehreren Körpergelenkdichtungen)
Keine (verfügt über eine durchgehende geschweißte Karosserienaht)
Fertigungspräzision
Standardindustrietoleranzen akzeptabel
Vor der endgültigen Schweißung ist eine äußerst hohe Präzision erforderlich
Die Größe der Bohrung wirkt sich direkt auf die Molchbarkeit aus. Fernrohrleitungen erfordern häufige interne Inspektionen und Reinigungen, um die Durchflusseffizienz aufrechtzuerhalten. Konstruktionen mit vollständiger Öffnung (voller Durchgang) ermöglichen einen ungehinderten Durchgang für intelligente Reinigungswerkzeuge und Inspektionsmolche. Konstruktionen mit reduzierter Bohrung fangen diese Werkzeuge ein und stoppen den Rohrleitungsfluss vollständig. Sie müssen vollständige Bohrungsabmessungen angeben, um reibungslose und kosteneffiziente Wartungsvorgänge aufrechtzuerhalten.
API 6D-Testverfahren: Validierung der Ventilintegrität
Käufer müssen weit über die ursprünglichen Konstruktionszeichnungen hinausblicken. Sie müssen die Dokumentation zum Factory Acceptance Test (FAT) sorgfältig prüfen. Der Vertrauensfaktor beruht ausschließlich auf überprüfbaren Testergebnissen. Ein robustes FAT stellt sicher, dass die Ausrüstung extremen Feldbedingungen standhält, bevor sie die Produktionsstätte verlässt.
Die Einhaltung erfordert strenge hydrostatische Prüfprotokolle. Hydrostatische Schalentests werden normalerweise mit dem 1,5-fachen maximalen Auslegungsdruck durchgeführt. Die Sitzprüfung erfolgt mit dem 1,1-fachen Auslegungsdruck. In diesen Phasen überwachen die Inspektoren akribisch die akzeptablen Haltezeiten. Sie achten auf jeden Druckabfall, der auf ein mikroskopisches Strukturleck oder einen Gussfehler hindeutet.
Die Funktionen Double Block and Bleed (DBB) und Double Isolation and Bleed (DIB) verwirren viele Beschaffungsingenieure. Sie müssen den funktionalen Unterschied verstehen. DBB bedeutet, dass die Sitze gleichzeitig eine Abdichtung gegen Druck von beiden Enden der Einheit bieten. Sie können den Körperraum zwischen den Sitzen entlüften, um auf Undichtigkeiten zu prüfen. DIB geht bei der kritischen Sicherheitsisolierung noch einen Schritt weiter. DIB-1 verfügt über zwei bidirektionale Sitze. DIB-2 verfügt über einen bidirektionalen und einen unidirektionalen Sitz. Diese fortschrittlichen Funktionen ermöglichen es dem Bediener, den Hohlraum sicher zu entlüften und die absolute Unversehrtheit des Innensitzes zu überprüfen, während die Rohrleitung unter vollem Betriebsdruck bleibt.
Die Prüfung der Hohlraumentlastung stellt eine nicht verhandelbare Sicherheitsanforderung dar. Eingeschlossene flüssige Kohlenwasserstoffe dehnen sich bei thermischen Veränderungen, beispielsweise direkter Sonneneinstrahlung, schnell aus. Diese Ausdehnung führt zu einem katastrophalen, explosionsartigen Druckaufbau im Inneren der geschlossenen Körperhöhle. Selbstentlastende Sitze leiten diesen Überdruck automatisch zurück in die Rohrleitung und verhindern so ein Zerbrechen der Hülle.
Sicht- und Maßprüfung: Überprüfung der Bohrungsgröße, Baulängenabmessungen und der gesamten strukturellen Integrität anhand technischer Zeichnungen.
Hydrostatischer Schalentest: Beaufschlagen des zusammengebauten Körpers mit Wasser bis zum 1,5-fachen Auslegungsdruck, um die endgültige Schalenfestigkeit zu bestätigen und Gussfehler zu erkennen.
Hydrostatischer Sitztest: Druckbeaufschlagung jedes Sitzes mit dem 1,1-fachen Auslegungsdruck, um sicherzustellen, dass unter den maximal erwarteten Betriebsbedingungen keine Leckage auftritt.
Niederdruck-Lufttest: Pumpen von Luft mit niedrigem Druck (typischerweise 80 psi), um Mikrolecks zu erkennen, die von dichten hydrostatischen Flüssigkeiten leicht übersehen werden.
Überprüfung der Hohlraumentlastung: Künstliche Druckbeaufschlagung der zentralen Körperhöhle, um zu bestätigen, dass die automatischen Sitzbelüftungsmechanismen ordnungsgemäß funktionieren.
Anwendungen und Implementierungsrealitäten für Öl- und Gaspipelines
Fernübertragungsleitungen sind in hohem Maße auf diese Einheiten als zuverlässige Hauptleitungs-Absperrventile angewiesen. Eine gleichmäßige Betätigung bleibt über Hunderte von Kilometern hinweg von größter Bedeutung. Abhängig von den verfügbaren Fernstromquellen nutzen die Bediener Gas-über-Öl-, elektrische oder pneumatische Antriebe. Sie erfordern außerdem ausfallsichere Mechanismen. Wenn während eines Sturms die Fernstromversorgung ausfällt, muss der Aktuator das Verschlusselement automatisch in eine vorgegebene sichere Position bewegen, um das System zu schützen.
Vergrabene Erdgaspipelines bergen erhebliche Risiken bei der Umsetzung. Unterirdische Installationen sind ständiger äußerer Korrosion, starker Bodenbelastung und einem völligen Mangel an Wartungszugang ausgesetzt. Vollverschweißte Karosserien mindern diese Risiken perfekt. Hersteller installieren spezielle verlängerte Stiele, damit Bediener sie sicher von oben aus betätigen können. Fortschrittliche Korrosionsschutzbeschichtungen, wie z. B. hochbelastbares, schmelzgebundenes Epoxidharz, verhindern über eine jahrzehntelange Lebensdauer hinweg eine äußere Verschlechterung.
Pump- und Kompressorstationen verwenden Hochtaktkonstruktionen. Diese geschäftigen Einrichtungen erfordern ein schnelles Öffnen und Schließen, um die Druckzonen zu regulieren. Absolute Leckagefreiheit ist hier von entscheidender Bedeutung für die Anlagensicherheit. Eine undichte Dichtung in einer Hochdruckkompressorstation birgt erhebliche Explosionsgefahren für das Personal vor Ort. Hohe Zyklenanforderungen erfordern spezielle Sitzmaterialien wie PEEK und gehärtete Zapfenlager, um vorzeitigem Verschleiß vorzubeugen.

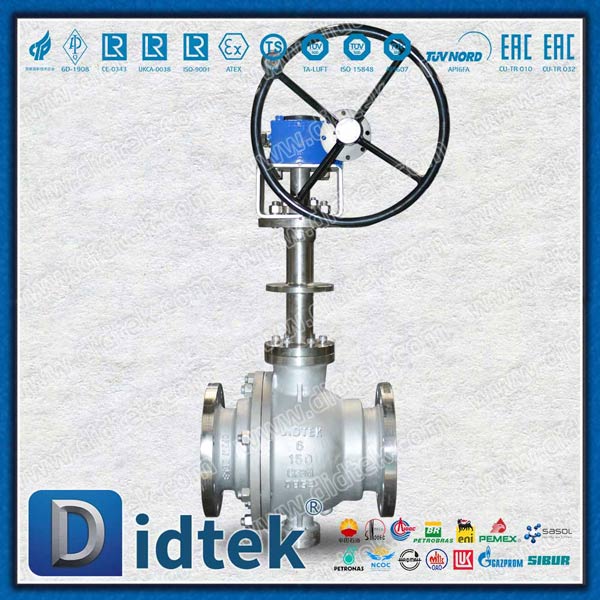

Raue Umgebungen erfordern eine aggressive, spezielle Materialauswahl. Sauergasanwendungen erfordern eine strikte Einhaltung von NACE MR0175. Diese Norm verhindert tödliche Spannungsrisse durch Sulfid in Kohlenstoff- und legierten Stählen, wenn sie Schwefelwasserstoff ausgesetzt werden. Arktische Umgebungen erfordern Kohlenstoffstähle mit niedriger Temperatur. Die Auswahl eines Pipeline-Kugelhahns für Erdgasnetze mit extrem niedrigen Temperaturen stellt sicher, dass es bei extremen Temperaturschocks oder eisigen Umgebungsbedingungen nicht zu Sprödbrüchen kommt.
Anbieterbewertung: So nehmen Sie Hersteller von API-6D-Ventilen in die engere Wahl
Die Überprüfung des API-Monogramms schützt Ihr Projekt vor gefälschten Komponenten und katastrophalen Ausfällen vor Ort. Weisen Sie Ihre Einkäufer an, den aktiven Zertifizierungsstatus eines Herstellers genau zu prüfen. Sie können dies direkt über die offizielle API Composite List online überprüfen. Eine ungültige oder betrügerische Zertifizierung setzt Ihren Betrieb enormen rechtlichen und physischen Risiken aus. Die Beschaffung von API 6D-Kugelhähnen aus ungeprüften, preisgünstigen Quellen ist ein gefährliches Wagnis, das Sie sich nicht leisten können.
Die Rückverfolgbarkeit des Materials gewährleistet die metallurgische Integrität von der Gießerei bis zur endgültigen Installation. Sie müssen für alle druckführenden Teile EN 10204 3.1 oder 3.2 Materialprüfberichte (MTRs) anfordern. Diese Dokumente belegen die genaue chemische Zusammensetzung und die mechanischen Eigenschaften des verwendeten Stahls. Ohne ein gültiges 3.1- oder 3.2-Zertifikat können Sie nicht garantieren, dass das Gehäuse dem Nenndruck der Rohrleitung standhält.
Durchlaufzeiten und Projektmanagementfähigkeiten unterscheiden hervorragende Anbieter von durchschnittlichen. Bewerten Sie Anbieter anhand ihres Rohstoffzugangs, ihrer Schmiedekapazitäten und ihrer internen Testkapazität. Wenn man sich auf externe Testlabore von Drittanbietern verlässt, kommt es häufig zu schwerwiegenden, unvorhersehbaren Lieferverzögerungen. Sie sollten die historische Liefergenauigkeit eines Lieferanten für Bestellungen mit großem Durchmesser und hohem Druck analysieren. Verspätete Lieferungen führen bei Pipeline-Bauprojekten zu kaskadenartigen Terminausfällen. Ein Anbieter mit starker interner technischer Unterstützung kann Entwürfe schnell anpassen, wenn sich Ihr Pipeline-Gelände oder Ihre Flüssigkeitsspezifikation mitten im Projekt ändert.
Abschluss
Die Pipeline-Isolierung erfordert eine absolute Übereinstimmung zwischen strengen Industriestandards, strengen Werkstests und harten Betriebsrealitäten. Der Einsatz der richtigen Ausrüstung verhindert Umweltkatastrophen und sorgt für einen kontinuierlichen, profitablen Kohlenwasserstofffluss.
Geben Sie die genauen Karosserievarianten basierend auf dem Installationsgelände an. Verwenden Sie verschraubte oberirdische Konstruktionen für eine einfache Wartung und vollständig verschweißte Konstruktionen für erdverlegte Rohrleitungen.
Passen Sie erweiterte Sitzkonfigurationen wie DBB oder DIB an Ihre spezifischen Anforderungen an die Handhabung und Isolierung von Flüssigkeiten an.
Fordern Sie eine umfassende FAT-Dokumentation, einschließlich Hydrostatik- und Hohlraumentlastungstests, bevor Sie die Lieferung überhaupt annehmen.
Überprüfen Sie alle API-Monogramme und Materialtestberichte unabhängig, um die metallurgische Integrität zu gewährleisten.
Ermutigen Sie Ihre technischen Einkäufer, proaktiv Projektspezifikationen mit verifizierten Anbieterfähigkeiten abzugleichen. Fordern Sie für Ihre nächste Ausschreibung detaillierte technische Zeichnungen und Testprotokolle an. Eine proaktive Spezifikation erweist sich immer als sicherer und effizienter als eine reaktive Pipeline-Reparatur.
FAQ
F: Was ist der Unterschied zwischen einem API 6D- und einem API 6A-Ventil?
A: API 6D spezifiziert Ventile für Midstream-Pipeline-Anwendungen und konzentriert sich dabei stark auf Molchbarkeit, strukturelle Spannungen in der Leitung und Übertragung über große Entfernungen. API 6A regelt Bohrlochkopf- und Upstream-Geräte. Sie verarbeiten rohe Extraktionsflüssigkeiten unter extrem hohem Druck direkt am Bohrstandort. Aufgrund sehr unterschiedlicher Druckstufen und struktureller Anforderungen können sie nicht ausgetauscht werden.
F: Warum ist die Hohlraumdruckentlastung bei einem Rohrleitungskugelhahn von entscheidender Bedeutung?
A: Eingeschlossene flüssige Kohlenwasserstoffe dehnen sich erheblich aus, wenn sie durch die Sonne oder plötzliche Änderungen der Umgebungstemperatur erhitzt werden. Diese thermische Ausdehnung erzeugt einen immensen, unkontrollierten Druck im Inneren der geschlossenen Körperhöhle. Ohne automatische Entlastungsmechanismen, die diese Flüssigkeit zurück in die Leitung entlüften, führt der eingeschlossene Druck zum Bersten des Gehäuses oder zum Zerdrücken der Sitze.
F: Kann ein API 6D-Kugelhahn zur Drosselung verwendet werden?
A: Nein. Sie sind ausschließlich für Ein-/Aus-Isolierungsanwendungen konzipiert. Wenn Sie sie zur Durchflusssteuerung oder -drosselung verwenden, werden die weichen Innensitze einem Flüssigkeitsfluss mit hoher Geschwindigkeit ausgesetzt. Dies führt zu einer schnellen Sitzerosion, wodurch ihre Fähigkeit, im vollständig geschlossenen Zustand eine sichere, leckagefreie Abdichtung zu gewährleisten, vollständig zerstört wird.
F: Was bedeutet „molchbar“ im Kontext von API 6D?
A: Molchbar bedeutet, dass die Innenbohrung den freien Durchgang interner Rohrleitungsinspektions- und Reinigungswerkzeuge, allgemein als „Molche“ bekannt, ermöglicht. Die Bohrung muss vollständig geöffnet sein und perfekt zum Innendurchmesser der angeschlossenen Rohrleitung passen, um zu verhindern, dass das Inspektionswerkzeug während des Transports hängen bleibt.
F: Sind alle API 6D-Kugelhähne feuersicher?
A: Nicht standardmäßig. Eine weitere, wesentliche Voraussetzung für den Umgang mit brennbaren Flüssigkeiten bleibt die brandsichere Gestaltung. Sie müssen die strikte Einhaltung von API 607 oder API 6FA angeben. Diese Standards stellen sicher, dass die inneren Sitze eine akzeptable sekundäre Metall-Metall-Dichtung bieten, wenn extreme Hitze die primären weichen Sitze während eines Brandes zerstört.
