Eine falsche Ventilspezifikation führt direkt zu Systemengpässen. Dies führt zu vorzeitigem Sitzverschleiß und oft zu katastrophalen Leitungsausfällen. Sie können sich diese Störungen in kritischen Flüssigkeitsnetzen nicht leisten. Die Auswahl des richtigen Ventils erfordert den genauen Abgleich der Dimensionsdaten mit spezifischen Betriebsschwellenwerten. Physikalische Messungen müssen perfekt zur Strömungsdynamik und zu den extremen Umgebungsbedingungen passen. Diese präzise Ausrichtung verhindert gefährliche Lecks und teure Ausfallzeiten.
Dieser Leitfaden liefert die Basisdaten, die Sie für eine erfolgreiche Implementierung benötigen. Wir helfen Ihnen dabei, die physischen Ventilabmessungen, Durchflussanforderungen und Umgebungstoleranzen genau an Ihr Rohrleitungssystem anzupassen. Wenn Sie diese Schritte befolgen, stellen Sie eine konforme, leckagefreie Integration in Ihrer gesamten Einrichtung sicher. Wir behandeln Standard-Abmessungsdiagramme, Druck- und Temperaturgrenzen sowie wesentliche Validierungsrahmen für die industrielle Beschaffung. Sie lernen genau, wie Sie Komponenten sicher und genau spezifizieren.
Wichtige Erkenntnisse
Die Dimensionierung geht über die Gewindegröße hinaus: Bei der genauen Dimensionierung des Kugelhahns müssen die Nennrohrgröße (NPS), der Bohrungsdurchmesser (vollständiger vs. Standardanschluss) und die Baulängenabmessungen berücksichtigt werden.
Druck und Temperatur sind voneinander abhängig: Der Nenndruck eines Kugelhahns sinkt umgekehrt, wenn die Systemtemperatur steigt; Das Sitzmaterial bestimmt die Betriebsobergrenze.
Der Durchflusskoeffizient (Cv) bestimmt die Effizienz: Eine reine Dimensionierung nach Rohrdurchmesser ohne Berechnung des erforderlichen Cv kann zu Kavitation oder eingeschränktem Durchfluss führen.
Eine Überprüfung ist obligatorisch: Messen Sie vor der endgültigen Beschaffung immer sowohl den Innendurchmesser (ID) als auch den Außendurchmesser (OD) und überprüfen Sie die Gewindestandards (NPT vs. BSPT).
Größentabelle und Maßangaben für Standard-Kugelhähne
Ingenieure und Einkäufer interpretieren Konventionen zur Rohrdimensionierung häufig falsch. Das Verständnis der Nennrohrgröße (NPS) bildet die Grundlage für die richtige Ventilauswahl. NPS entspricht nicht direkt dem physikalisch messbaren Durchmesser einer Rohr- oder Ventilverbindung. Stattdessen dient sie als standardisierte Referenznummer. Beispielsweise hat ein 1-Zoll-NPS-Ventil nicht genau einen Innen- oder Außendurchmesser von 1 Zoll. Wir verwenden standardisierte Diagramme, um diese nominelle Referenz in messbare physikalische Dimensionen zu übersetzen.
Um inkompatible Zusammenhänge zu vermeiden, greifen Profis auf umfassende Referenzmatrizen zurück. Sie können Ihren erforderlichen NPS mit dem tatsächlichen Gewindeaußendurchmesser (OD), dem Gewindeinnendurchmesser (ID) und den Gewindegängen pro Zoll (TPI) vergleichen. Diese Matrix stellt die ordnungsgemäße Passform sicher, bevor mit der Installation begonnen wird.
Über die Gewindeabmessungen hinaus spielen die Baulängenabmessungen eine entscheidende Rolle bei der Systemkonstruktion. Organisationen wie ASME und API regeln diese physischen Grenzen. ASME B16.10 standardisiert beispielsweise die Gesamtlänge von Ventilen von einem Endanschluss zum anderen. Warum sind diese Standardabmessungen von Angesicht zu Angesicht wichtig? Sie garantieren Austauschbarkeit. Wenn ein Ventil ausfällt, können Sie nahtlos ein Ersatzventil in die bestehende Rohrleitung einbauen, ohne neue Rohrspulen zerschneiden oder schweißen zu müssen.
Auswirkungen auf den Bohrungstyp haben auch großen Einfluss auf Ihre Dimensionsauswahl. Im Allgemeinen wählen Sie zwischen Konfigurationen mit vollem Port und reduziertem Port.
Voller Anschluss (Standardbohrung): Die innere Kugelöffnung entspricht genau dem Innenrohrdurchmesser. Dadurch entsteht eine Durchflussbeschränkung von Null. Flüssigkeiten fließen reibungslos durch, wodurch Druckverluste minimiert werden.
Reduzierter Anschluss: Der Innendurchmesser verengt sich, typischerweise um eine Rohrgröße. Dies senkt die Komponentenkosten und verringert den Gesamt-Footprint. Es führt jedoch zu spürbaren Druckabfällen im System.
So messen und überprüfen Sie die Größe von Kugelhähnen
Die Bestellung der falschen Spezifikation verschwendet wertvolle Zeit und Ressourcen. Sie benötigen eine strikte Ausführungsstrategie, um Integrationsfehler zu verhindern. Die richtige Dimensionierung von Kugelhähnen erfordert präzise Messprotokolle und keine groben Schätzungen.
Um dies korrekt auszuführen, besorgen Sie sich die erforderlichen Werkzeuge. Zum Messen des Außendurchmessers (OD) und des Innendurchmessers (ID) müssen Sie einen digitalen Messschieber oder einen Messschieber verwenden. Zur Überprüfung der Gewindeanzahl ist außerdem ein handelsübliches Steigungsmessgerät zwingend erforderlich.
Befolgen Sie diese strukturierten Messschritte:
Messen Sie Außen- und Innengewinde genau: Verwenden Sie für Außengewinde (Außendurchmesser) die Außenbacken Ihres Messschiebers. Verwenden Sie die Innenbacken für Innengewinde (ID). Stellen Sie sicher, dass der Bremssattel senkrecht zum Gewinde sitzt.
Gewindesteigung berechnen: Legen Sie eine Steigungslehre an das Gewinde an. Dies verhindert nicht übereinstimmende NPT- (National Pipe Thread) und BSP- (British Standard Pipe) Verbindungen. NPT verwendet einen Winkel von 60 Grad, während BSP einen Winkel von 55 Grad verwendet. Das Mischen garantiert Undichtigkeiten.
Überprüfen Sie die Höhe des Vorbaus und den Spielraum des Griffs: Messen Sie den Abstand von der Mittellinie bis zur Oberseite des Griffs. Beim Rollout von Anlagen sind häufig enge räumliche Beschränkungen einzuhalten. Wenn das Spiel nicht überprüft wird, bedeutet dies, dass der Bediener das Ventil möglicherweise nicht vollständig öffnet oder schließt.
Das Implementierungsrisiko steigt dramatisch an, wenn das Personal ungeeignete Werkzeuge verwendet. Die Verwendung eines Standardlineals oder Maßbandes anstelle eines digitalen Messschiebers führt häufig zu Abweichungen von 1/8 bis 1/4 Zoll. Selbst eine geringfügige Fehlinterpretation führt direkt zu inkompatiblem Threading und verzögerten Installationen.

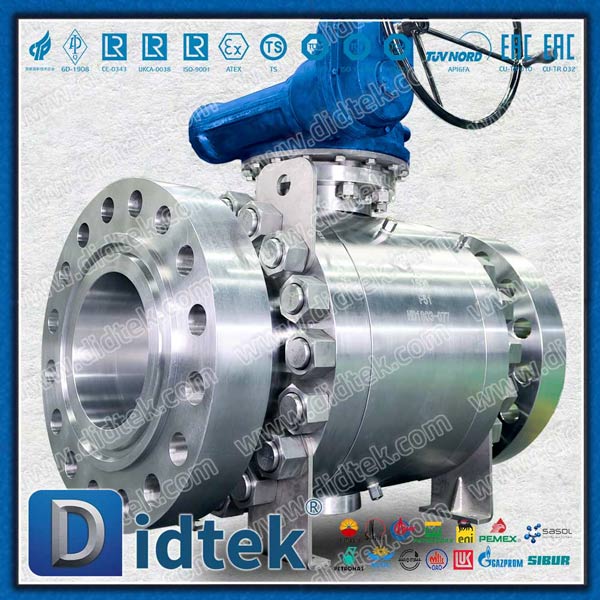

Bewertung der Spezifikation des Kernkugelhahns
Eine erfolgreiche Installation erfordert mehr als nur die physische Ausstattung. Sie müssen ein robustes Systemkompatibilitäts-Framework verwenden. Dies bedeutet, dass die Ventilfunktionen an die Fluiddynamik und anspruchsvolle Betriebsumgebungen angepasst werden müssen. Bei jeder Spezifikation eines Kugelhahns müssen Druckspitzen, extreme Temperaturen und die Einwirkung von Chemikalien berücksichtigt werden.
Das Verständnis der Druckwerte gewährleistet die Betriebssicherheit. Industriestandards verwenden üblicherweise die Bezeichnungen WOG und CWP. WOG steht für Wasser, Öl und Gas. CWP steht für Cold Working Pressure. Diese Werte geben den maximalen Druck an, den das Ventil bei Umgebungstemperaturen (normalerweise zwischen -20 °F und 100 °F) bewältigen kann. Sie müssen die Spitzendruckstöße Ihres Systems den maximalen Nennschwellenwerten des Ventils gegenüberstellen. Treffen Sie Ihre Auswahl nicht ausschließlich auf der Grundlage durchschnittlicher Betriebsdrücke.
Temperaturbeschränkungen erschweren diesen Prozess zusätzlich. Die Temperaturbewertung eines Standard -Kugelhahns hängt fast ausschließlich von den inneren Sitzmaterialien ab.
PTFE (Teflon): Hervorragende chemische Beständigkeit. Am besten für gemäßigte Temperaturen bis etwa 400 °F geeignet.
RTFE (Verstärktes Teflon): Enthält Glas- oder Kohlefasern. Bewältigt etwas höhere Drücke und Temperaturen als Standard-PTFE.
PEEK: Hochleistungspolymer. Verträgt hohe Temperaturen (bis zu 500 °F) und ist wirksam abriebfest.
Metallisch gelagert: Ausgelegt für extreme Hitze und abrasive Schlämme. Metallsitze halten Bedingungen stand, bei denen Polymere schmelzen oder sich zersetzen.
Bei hohen Temperaturen sinken die Hochdruckgrenzen erheblich. Käufer müssen die Druck-Temperatur-Kurve (PT) des Herstellers konsultieren. Ein Ventil, das für 1000 PSI bei Raumtemperatur ausgelegt ist, kann bei 350 °F sicher nur 100 PSI aushalten. Vergleichen Sie immer den Nenndruck des Kugelhahns mit Ihren maximalen Betriebstemperaturen.
Durch die Auswahl des Gehäuse- und Ausstattungsmaterials wird die physische Spezifikation finalisiert. Messing eignet sich gut für einfache Wasser- und Druckluftanwendungen. Kohlenstoffstahl dominiert in industriellen Umgebungen, die hohe Druckschwellen erfordern. Edelstahl bietet die erforderliche Korrosionsbeständigkeit für aggressive Chemikalien und die Sanitärverarbeitung.
Dimensionierung des Durchflusskoeffizienten (Cv) und Skalierbarkeit des Systems
Wenn man sich ausschließlich auf physikalische Dimensionen verlässt, wird die interne Strömungsdynamik außer Acht gelassen. Ingenieure verwenden den Durchflusskoeffizienten (Cv), um die Kapazität zu quantifizieren. Cv stellt das Wasservolumen dar (gemessen in Gallonen pro Minute bei 60 °F), das durch ein vollständig geöffnetes Ventil mit einem Druckabfall von 1 psi fließt.
Warum ist der Lebenslauf bei der Entscheidungsfindung wichtig? Die Auswahl einer Komponente ausschließlich auf der Grundlage eines physikalischen Diagramms ohne Durchführung einer Cv-Berechnung führt zu einer Katastrophe. Ein übergroßes Ventil sorgt für eine schlechte Durchflusskontrolle. Umgekehrt schränkt ein zu kleines Ventil die Flüssigkeit stark ein. Dies führt dazu, dass den nachgeschalteten Geräten der erforderliche Durchfluss entzogen wird und es zu schädlicher Kavitation kommt.
Überlegungen zur Dimensionierungsberechnung erfordern spezifische Betriebsdaten. Sie müssen drei Hauptvariablen erfassen, bevor Sie Ihren Ziel-Lebenslauf berechnen:
Durchflussrate: Das erforderliche Medienvolumen, das pro Minute durch das System fließt.
Spezifisches Gewicht: Die Dichte der Flüssigkeit im Vergleich zu Wasser. Luft und schwere Chemikalien verhalten sich in Rohrleitungen sehr unterschiedlich.
Akzeptabler Druckabfall: Wie viel Druckverlust können Ihre nachgeschalteten Geräte tolerieren?
Wir empfehlen den Einsatz digitaler technischer Taschenrechner, um die physische Größe mit dem Flüssigkeitsbedarf in Einklang zu bringen. Diese Tools berechnen die genaue benötigte Durchflusskapazität. Sobald Sie den erforderlichen Cv ermittelt haben, wählen Sie eine Ventilbohrungsgröße aus, die diesem mathematischen Wert entspricht oder ihn leicht übertrifft.
Checkliste für die Beschaffung: Häufige Spezifikationsfehler vermeiden
Die Bewertungsphase trägt erhebliche Verantwortung für die Risikominderung. Das frühzeitige Erkennen häufiger Fallstricke verhindert kostspielige Neukonstruktionen. Viele Käufer bestellen versehentlich inkompatible Verbindungen oder geben Materialien an, die anfällig für chemische Zersetzung sind.
Compliance und Autorität gewährleisten langfristige Zuverlässigkeit. Stellen Sie immer sicher, dass die Komponenten den relevanten Industriestandards entsprechen. API 6D deckt Rohrleitungsventile effektiv ab. ASME B16.34 regelt Druck-Temperatur-Werte und Wandstärken. Wenn es sich bei Ihrer Anwendung um Sauergas handelt, achten Sie strikt auf die Einhaltung von NACE MR0175, um Spannungsrisse durch Sulfid zu verhindern.
Die Automatisierungsbereitschaft wirkt sich auf die zukünftige Skalierbarkeit aus. Der manuelle Betrieb funktioniert bei einfachen Setups, aber moderne Anlagen automatisieren zunehmend die Flusskontrolle. Geben Sie Ventile mit ISO 5211-Montagepads an. Mit dieser standardisierten Unterlage können Sie später pneumatische oder elektrische Antriebe hinzufügen, ohne die Hardware aus der Rohrleitung zu entfernen.
Verwenden Sie diese strenge Auswahllogik, bevor Sie Bestellungen erteilen:
Passen Sie die physische Größe an: Bestätigen Sie NPS, Gewindetyp (NPT vs. BSPT) und Bohrungsprofil (voll vs. reduziert).
Bestätigen Sie die Materialkompatibilität: Vergleichen Sie die Gehäuse- und Sitzmaterialien mit der genauen chemischen Zusammensetzung Ihrer Medien.
Validieren Sie PT-Kurven: Tragen Sie Ihren maximalen Systemdruck und Ihre höchste Betriebstemperatur in das Leistungsdiagramm des Herstellers ein.
Fordern Sie genaue CAD-Maße an: Fragen Sie Hersteller vor dem Kauf nach 3D-Modellen. Überprüfen Sie die Gesamtlänge, die Höhe des Stiels und den Freiraum für den Griff im Vergleich zu Ihrer Einrichtung.
Abschluss
Sich auf eine einzige Kennzahl wie die Rohrgröße zu verlassen, ist für die industrielle Beschaffung nach wie vor völlig unzureichend. Ein ganzheitlicher Bewertungsansatz kombiniert präzise physikalische Abmessungen, genaue Durchflussmetriken und validierte Materialbewertungen. Das Ignorieren einer dieser Säulen führt zu schnellem Versagen und schwerwiegenden Sicherheitsrisiken.
Ermutigen Sie Ihre Entwicklungs- und Einkaufsteams, im Vorfeld umfassende Betriebsdaten zusammenzustellen. Erfassen Sie den erforderlichen Cv, den genauen Medientyp, den maximalen Druckstoß und die Parameter für die Spitzentemperatur. Fordern Sie Ihre Teams auf, spezifische Herstellerdatenblätter und 3D-CAD-Modelle anzufordern. Konsultieren Sie immer die Anwendungstechniker, um Ihre Auswahlliste fertigzustellen. Dieser proaktive Ansatz gewährleistet eine sichere, konforme und hocheffiziente Flüssigkeitskontrolle.
FAQ
F: Wie lese ich eine Standardgrößentabelle für Kugelhähne?
A: Sie lesen die Tabelle, indem Sie in der linken Spalte Ihre Nennrohrgröße (NPS) ermitteln. Anschließend lesen Sie die Zeile durch, um die messbaren physikalischen Abmessungen zu ermitteln. Dazu gehören der tatsächliche Außendurchmesser (OD) für Außengewinde, der Innendurchmesser (ID) für Innengewinde und die Gewinde pro Zoll (TPI). Dadurch wird eine nominale Bezeichnung in eine exakte physikalische Geometrie übersetzt.
F: Was ist der Unterschied zwischen einem Vollanschluss und einem Standardanschluss bei der Ventildimensionierung?
A: Ein vollständiger Anschluss verfügt über einen Innendurchmesser, der genau zum angeschlossenen Rohr passt, wodurch keine Durchflussbeschränkung entsteht. Ein Standardanschluss (oder reduzierter Anschluss) hat eine Innenbohrung, die durch etwa eine Rohrgröße begrenzt ist. Obwohl Standardanschlüsse weniger kosten und Platz sparen, führen sie unweigerlich zu einem spürbaren Druckabfall im System.
F: Wie wirkt sich die Temperatur auf den Nenndruck eines Kugelhahns aus?
A: Die Drucktoleranz nimmt deutlich ab, wenn die Systemtemperatur steigt. Diese Betriebskurve wird in erster Linie vom inneren Sitzmaterial wie PTFE oder PEEK bestimmt. Käufer müssen das Druck-Temperatur-Diagramm (PT) des Herstellers auf genaue Grenzwerte überprüfen. Verlassen Sie sich bei beheizten Anwendungen nicht ausschließlich auf den Kaltarbeitsdruck (CWP).
F: Kann ich ein NPT-Ventil an einem BSP-Rohr verwenden, wenn die Größentabelle übereinstimmt?
A: Nein. Auch wenn die Nenngröße perfekt übereinstimmt, unterscheiden sich Gewindesteigung und -winkel völlig. NPT verfügt über einen 60-Grad-Gewindewinkel mit abgeflachten Spitzen, während BSP einen 55-Grad-Winkel mit abgerundeten Spitzen verwendet. Wenn man sie zusammendrückt, wird die Verbindung beschädigt, die Gewinde werden beschädigt und es kommt zu starken Undichtigkeiten unter Druck.
