Kugelhahntypen: Ein vollständiger Leitfaden für die Konstruktion industrieller Kugelhähne

Industrielle Rohrleitungssysteme sind in hohem Maße auf eine präzise Flüssigkeitskontrolle angewiesen, um einen sicheren, effizienten und kontinuierlichen Betrieb aufrechtzuerhalten. Die Wahl des falschen Kugelhahndesigns führt häufig zu diffusen Emissionen, übermäßigen Druckabfällen, vorzeitigem Sitzverschleiß und kostspieligen Systemausfallzeiten. Diese mechanischen Ausfälle gefährden die Arbeitssicherheit und beeinträchtigen die Betriebsleistung erheblich. Um eine optimale Leistung zu gewährleisten, müssen Sie die individuellen Anforderungen Ihres Rohrleitungssystems sorgfältig an die entsprechende Ventilarchitektur anpassen.

Dieser Leitfaden bietet einen Bewertungsrahmen auf technischer Ebene, der Ihnen hilft, bestimmte Parameter – wie Druckgrenzen, Medieneigenschaften und Anforderungen an die Durchflussregelung – dem richtigen Industrieventiltyp zuzuordnen. Sie erfahren genau, wie Strukturdesigns, Innenbohrungsabmessungen und Anschlusskonfigurationen die Fluiddynamik direkt beeinflussen. Außerdem erfahren Sie, wie sich unterschiedliche Karosseriemontagestile auf Ihre laufenden Wartungsabläufe auswirken. Bevor Ingenieure spezielle Konstruktionsmaterialien und automatisierte Betätigungsmethoden bewerten, müssen sie die grundlegende mechanische Konstruktion des Ventils klar definieren, um eine langfristige Zuverlässigkeit sicherzustellen.

Wichtige Erkenntnisse

• Druck und Größe bestimmen den Anker: Schwimmende Konstruktionen eignen sich für Anwendungen mit niedrigem bis mittlerem Druck, während Zapfenkonstruktionen für Hochdruck- und Rohrleitungen mit großem Durchmesser zwingend erforderlich sind.

• Die Durchflussanforderungen bestimmen die Bohrung: Konstruktionen mit vollem Anschluss verhindern Druckverluste; Standardanschlüsse bieten Kosteneinsparungen, wenn eine Durchflussbeschränkung akzeptabel ist.

• Die Wartung bestimmt den Gehäusestil: Dreiteilige Gehäuse ermöglichen eine Inline-Wartung, die für geschweißte Systeme oder Systeme mit hoher Betriebszeit von entscheidender Bedeutung ist.

• Die Systemführung bestimmt die Anzahl der Anschlüsse: Konstruktionen mit mehreren Anschlüssen (wie ein Dreiwege-Kugelhahn) können mehrere Zweiwegeventile ersetzen, um die Rohrleitungsanordnung zu optimieren.

Strukturelles Design: Schwimmende vs. Zapfenkugelhähne

Bei der Bewertung des breiten Spektrums an Kugelhahntypen bildet die Festlegung des Kernkonstruktionsdesigns die Grundlage Ihres Spezifikationsprozesses. Sie stehen gleich zu Beginn vor einer kritischen binären Entscheidung. Der Systemdruck und der Rohrleitungsdurchmesser bestimmen in erster Linie, ob Sie eine schwimmende oder eine Zapfenkonfiguration benötigen. Eine falsche Wahl hat hier erhebliche Auswirkungen auf die Betriebssicherheit und die mechanische Langlebigkeit.

Ein schwimmender Kugelhahn funktioniert nach einem bemerkenswert einfachen, aber effektiven Prinzip. Der Ball bleibt vollständig im flüssigen Medium schwebend. Im geschlossenen Zustand drückt der stromaufwärtige Leitungsdruck die Kugel physisch stromabwärts gegen den weichen Sitzring. Durch diese mechanische Wirkung wird der Sitz zusammengedrückt und eine dichte, blasendichte Abdichtung geschaffen. Diese Ventile eignen sich hervorragend für Systeme mit niedrigem bis mittlerem Druck. Sie eignen sich besonders gut für kleinere Rohrleitungsdurchmesser und den Umgang mit sauberen, nicht abrasiven Medien. Allerdings weisen sie deutliche mechanische Einschränkungen auf. Wenn der Systemdruck steigt, steigt die Kraft, die die Kugel in den Sitz drückt, exponentiell an. Dadurch entsteht eine enorme Reibung, die zu einem hohen Betriebsdrehmoment führt. Darüber hinaus beschädigen plötzliche Druckspitzen leicht die Weichsitze, wodurch das Ventil anfällig für Undichtigkeiten wird.

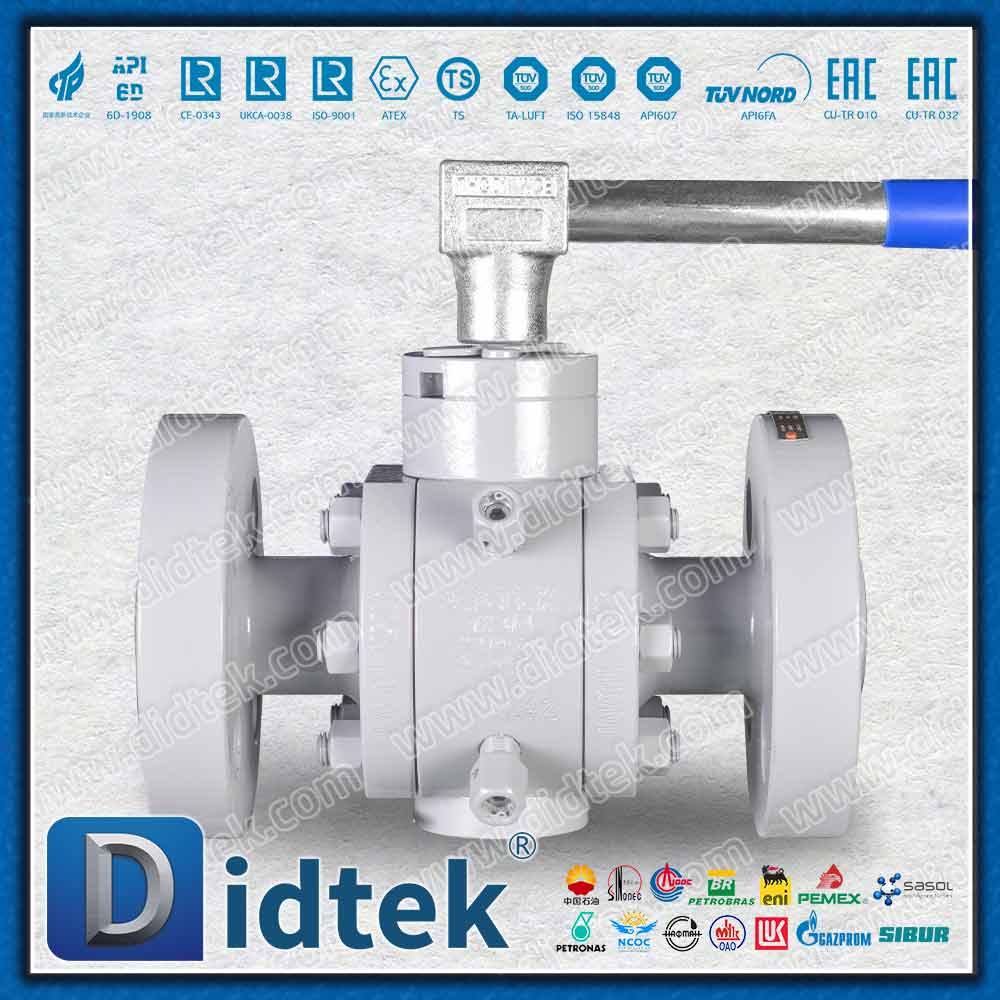

Im Gegensatz dazu nutzt ein Zapfenkugelhahn einen grundlegend anderen Dichtungsmechanismus. Die Kugel wird sowohl oben als auch unten mechanisch durch massive Wellen verankert. Da die Kugel auf ihrer Achse stationär bleibt, bewegt der Leitungsdruck die federbelasteten vorgelagerten Sitze gegen die Kugel, anstatt die Kugel selbst zu bewegen. Diese Konstruktionskonstruktion ist für Hochdruckanwendungen, insbesondere solche über ASME-Klasse 600, unbedingt erforderlich. Sie ist auch für Rohrleitungen mit großem Durchmesser unerlässlich, bei denen eine schwimmende Kugel zu massiv wäre, um effizient zu funktionieren. Zapfenlager nehmen massive Druckbelastungen sicher auf. Sie bieten ein viel niedrigeres und gut vorhersehbares Betriebsdrehmomentprofil. Diese Vorhersehbarkeit macht sie zur idealen Wahl für Systeme, die eine präzise automatisierte Betätigung erfordern.

Bohrungsdesign: Voller Anschluss vs. Standardanschluss

Der Innendurchmesser eines Ventils hat großen Einfluss auf die Strömungsdynamik des Systems. Wir bewerten diese Dimension, weil sie die Gesamtdurchflusskapazität, die Betriebseffizienz und die Flüssigkeitsgeschwindigkeit bestimmt. Durch die Auswahl des richtigen Bohrungsdesigns wird sichergestellt, dass Ihre Rohrleitung nicht versehentlich verstopft wird oder unnötige Turbulenzen entstehen.

Ein Kugelhahn mit vollem Durchgang verfügt über eine Innenbohrung, die perfekt zum Innendurchmesser der Verbindungsleitung passt. Diese nahtlose Strukturauswahl liefert spezifische, messbare Ergebnisse. Es stellt sicher, dass der Durchfluss im gesamten Ventilkörper nicht eingeschränkt wird. Dadurch werden lokale Druckabfälle vollständig eliminiert. Dieses 1:1-Verhältnis gibt den Bedienern außerdem die Möglichkeit, mechanische Reinigungsmolche oder Inspektionswerkzeuge ungehindert durch die Linie laufen zu lassen. Ingenieure spezifizieren Vollanschlussoptionen vor allem für Schlämme, hochviskose Flüssigkeiten und kritische Durchflussanwendungen, die einen maximalen ungehinderten Durchsatz erfordern.

Ventile mit Standard- oder reduziertem Anschluss verfolgen einen anderen Ansatz. Ihr Innendurchmesser ist typischerweise eine Rohrgröße kleiner als die Anschlussrohrleitung. Diese bewusste Reduzierung verringert den Platzbedarf, das Gewicht und die Herstellungskosten der Einheit. Der Kompromiss beinhaltet erhöhte Druckabfälle und die Einführung lokaler Strömungsturbulenzen unmittelbar stromabwärts des Ventils. Diese Ventile eignen sich hervorragend für allgemeine Transportszenarien für Flüssigkeiten und Gase. Sie können sie sicher in langen Rohrleitungen einsetzen, bei denen eine geringfügige Durchflussbeschränkung keinen negativen Einfluss auf die Gesamtsystemeffizienz hat.

Anschlusskonfiguration: Zweiwege- oder Dreiwege-Kugelhähne

Komplexe Rohrleitungsarchitekturen erfordern oft, dass Ingenieure unterschiedliche Medienströme mischen oder Ströme in verschiedene Verarbeitungstanks umleiten. Herkömmliche Anordnungen erreichen dies durch die Kombination mehrerer Absperrventile zu komplizierten, schwer zu wartenden Automatisierungsschleifen. Die Auswahl von Multi-Port-Konfigurationen vereinfacht diese technischen Herausforderungen direkt.

Zweiwegeventile stellen den industriellen Standardansatz dar. Sie bieten eine grundlegende Ein-/Aus-Isolierung über einen einzigen Einlass und einen einzigen Auslass. Sie bilden das unkomplizierte Rückgrat der meisten Flüssigkeitskontrollnetzwerke und ermöglichen die geradlinige Bewegung der Medien.

Wenn die Systemführung komplexer wird, ist die Integration eines Dreiwege-Kugelhahns äußerst vorteilhaft. Diese Einheiten ersetzen mehrere Standardventile, reduzieren potenzielle Leckstellen und sparen wertvollen Platzbedarf. Sie nutzen zwei unterschiedliche Innengeometrien:

• L-Anschluss (Umleitung): Diese interne Konfiguration leitet den Fluss von einem gemeinsamen Einlass in einen von zwei separaten Auslässen. Eine 90-Grad-Drehung des Griffs verschiebt den Durchflussweg vollständig und isoliert gleichzeitig den zuvor verwendeten Anschluss.

• T-Port (Mischen/Auswählen): Dieses Design bietet weitaus mehr Vielseitigkeit. Es kann zwei separate Einlassströme zu einem einzigen gemeinsamen Auslass mischen. Alternativ kann ein direkter Durchfluss zwischen zwei gegenüberliegenden Anschlüssen ermöglicht werden, während der dritte senkrechte Anschluss vollständig verschlossen wird.

Die Implementierung von Multi-Port-Designs birgt spezifische Betriebsrisiken. Sie müssen pneumatische oder elektrische Aktoren präzise programmieren. Eine schlechte Ausrichtung während der Übergangsphasen der Rotation kann zu vorübergehender Kreuzkontamination zwischen Strömen führen. Es kann auch zu einem unbeabsichtigten Deadheading kommen, bei dem der Flüssigkeitsdruck gefährlich ansteigt, weil alle Anschlüsse vorübergehend blockiert sind.

Karosseriebauarten: 1-teilig, 2-teilig und 3-teilig

Das Design von Ventilgehäusen hat direkten Einfluss auf die Installationsmethoden vor Ort und die Arbeitsabläufe bei der Lebenszykluswartung. Die Art der Karosseriemontage bestimmt, wie leicht Wartungsteams auf interne Komponenten zugreifen können, wenn weiche Sitze schließlich abgenutzt sind. Um diese Dimension bewerten zu können, müssen Sie die Toleranz Ihrer Anlage für Systemausfallzeiten kennen.

Unterschiedliche Wohnkonfigurationen bieten unterschiedliche Strukturprofile und Umsetzungsrealitäten:

1. Einteiliger Körper: Dieses Design zeichnet sich durch eine solide, einheitliche Gusskonstruktion aus. Es enthält fast immer eine verkleinerte Bohrung, um die internen Komponenten durch eine kleinere Öffnung unterzubringen. Es bietet die niedrigsten Anschaffungskosten. Die Implementierungsüberlegung ist jedoch krass: Sie ist völlig nicht reparierbar. Bei einem Ausfall wird es von den Einrichtungen wie eine Wegwerfkomponente behandelt.

2. 2-teiliger Körper: Dies stellt die standardmäßige Industriekonfiguration dar. Es teilt das Gehäuse in zwei Abschnitte, die miteinander verschraubt oder verschraubt sind. Um abgenutzte Sitze oder beschädigte Kugeln auszutauschen, müssen Wartungsteams die gesamte Einheit physisch aus der Rohrleitung entfernen. Es eignet sich am besten für Flansch- oder Gewindesysteme, bei denen eine Offline-Wartung betriebsbereit bleibt.

3. 3-teiliges Gehäuse: Dieses äußerst robuste Design verfügt über einen Mittelteil, in dem die Kugel und die Sitze untergebracht sind, flankiert von zwei separaten Endkappen. Die Endkappen bleiben sicher am angrenzenden Rohr befestigt. Während der Wartung entfernen die Techniker einfach ein paar Schrauben und der Mittelteil lässt sich zur sofortigen Wartung herausschwenken. Bei geschweißten Rohrleitungssystemen ist diese Umsetzung zwingend erforderlich. Es ermöglicht einen schnellen Dichtungsaustausch in der Leitung, ohne dass das Rohr jemals durchtrennt werden muss, wodurch kritische Ausfallzeiten erheblich reduziert werden.

Die dreidimensionale Auswahlmatrix: Typ, Material und Endverbindungen

Ingenieure müssen strukturelle Karosserietypen mit spezifischen metallurgischen Entscheidungen und sicheren Verbindungen integrieren. Dieser umfassende Entscheidungsrahmen stellt die Ventilspezifikation fertig. Bei der Untersuchung verschiedener Arten von Kugelhähnen gewährleistet die ordnungsgemäße Zuordnung dieser drei Dimensionen eine zuverlässige Langzeitleistung unter anspruchsvollen Bedingungen.

Titel: Ventilmaterial- und Verbindungsmatrix

Bei der Materialauswahl kommt es ausschließlich auf Medienverträglichkeit und Umweltfaktoren an. Kohlenstoffstahl bewältigt extremen Druck und hohe Hitze effektiv. Edelstahl widersteht aggressiven Korrosionsmitteln und bewahrt die Reinheit. Messing eignet sich perfekt für Niederdruck-Wasserkreisläufe.

Endverbindungen müssen die tatsächlichen Installationsrealitäten in der Fabrikhalle widerspiegeln. Flanschverbindungen dominieren Schwerindustriestandorte, da sie massiven Belastungen standhalten und einen schnellen Austausch ermöglichen. Gewindeverbindungen eignen sich für standardmäßige kommerzielle Anwendungen, bei denen Schweißen ein Brandrisiko darstellt. Geschweißte Enden erfüllen die Anforderungen an absolute Leckagefreiheit, erfordern jedoch dreiteilige Ventilkörper, um sicherzustellen, dass eine zukünftige Wartung weiterhin möglich ist.

Industrielle Compliance- und Implementierungsrisiken

Die industrielle Flusskontrolle erfordert die strikte und unnachgiebige Einhaltung maßgeblicher technischer Standards. Sie müssen sicherstellen, dass alle angegebenen Ventile den relevanten API- und ASME-Codes entsprechen. API 608 und API 6D regeln die mechanische Leistung und Prüfung von Hochleistungs-Rohrleitungsventilen. ASME B16.34 schreibt kritische Druck-Temperatur-Bewertungen vor, die speziell auf der Dicke und Zusammensetzung des Schalenmaterials basieren. Das Ignorieren dieser Standards führt zu katastrophalen Fehlschlägen.

Brandsicheres Design stellt eine wichtige Sicherheitsanforderung bei der Kohlenwasserstoffverarbeitung dar. Ingenieure müssen API 607-konforme Ventile für alle Anwendungen mit brennbaren Medien spezifizieren. Diese Spezialeinheiten verfügen über eine Doppelsitzarchitektur. Im Normalbetrieb dichtet die Kugel gegen primäre PTFE- oder TFM-Weichsitze ab. Wenn ein äußerer Brand die Temperaturen so stark erhöht, dass diese Polymersitze schmelzen, verschiebt sich die Kugel leicht stromabwärts. Anschließend greift es in einen sekundären bearbeiteten Metallsitz ein. Dieser Metall-auf-Metall-Kontakt sorgt für eine Notabdichtung und verhindert so massive Lecks, die andernfalls das Feuer anheizen würden.

Ein weiteres erhebliches Regulierungs- und Umsetzungsrisiko stellen diffuse Emissionen dar. Moderne Umweltvorschriften erfordern eine strenge Bewertung der Spindelpackungskonstruktionen. Standard-Stopfbuchsen lockern sich häufig aufgrund von Temperaturwechsel und mechanischem Verschleiß, wodurch unsichtbare giftige Gase entweichen können. Fortschrittliche Konstruktionen mit vorgespannten Belleville-Scheiben lösen dieses Problem. Diese konischen Federscheiben halten den dynamischen Druck auf die Packungsmaterialien konstant, selbst wenn diese über Tausende von Zyklen abgenutzt werden. Dieses technische Upgrade hilft Anlagen dabei, die strengen ISO 15848- oder EPA-Standards für die Eindämmung gefährlicher Gase sicher zu erfüllen.

Abschluss

Die Auswahl der idealen Ventilarchitektur erfordert einen äußerst methodischen und disziplinierten Ansatz. Basieren Sie Ihren anfänglichen Filter auf den Druckgrenzen und der Rohrgröße, um zu bestimmen, ob ein schwimmender oder ein Zapfenanker geeignet ist. Analysieren Sie anschließend Ihre Fluiddynamik, um zu entscheiden, ob ein vollständiger oder ein Standardanschluss Ihren Prozess am besten unterstützt. Bewerten Sie abschließend den langfristigen Wartungsbedarf Ihrer Einrichtung, um die richtige Karosseriekonfiguration festzulegen.

Wir empfehlen Ingenieuren, Rohrinstallateuren und Beschaffungsteams dringend, sich direkt an einen zertifizierten Ventilspezialisten oder Anwendungstechniker zu wenden. Bringen Sie zu diesem Gespräch vollständige Systemdaten mit, einschließlich der spezifischen Medienchemie, des maximalen Betriebsdrucks und der Spitzentemperaturparameter. Durch diesen entscheidenden nächsten Schritt wird eine genaue Dimensionierung sichergestellt, die chemische Kompatibilität überprüft und alle pneumatischen oder elektrischen Betätigungsanforderungen vor der Installation präzise eingestellt.

FAQ

F: Was ist der Unterschied zwischen einem Zapfen- und einem schwimmenden Kugelhahn?

A: Der Hauptunterschied liegt im internen Verankerungsmechanismus. Eine schwimmende Kugel schwebt direkt im flüssigen Medium und ist ausschließlich auf den Druck der vorgeschalteten Leitung angewiesen, um sie zur Abdichtung gegen den nachgeschalteten Sitz zu drücken. Umgekehrt wird eine Zapfenkugel oben und unten durch massive Wellen mechanisch verankert. Der Leitungsdruck drückt federbelastete Sitze gegen die stationäre Kugel. Dieses verankerte Design ist entscheidend für die sichere Handhabung von Anwendungen mit hohem Druck und großem Durchmesser.

F: Kann ein Kugelhahn zur Drosselung des Durchflusses verwendet werden?

A: Im Allgemeinen nein. Es gibt Standardausführungen ausschließlich für Ein-/Aus-Isolierungsaufgaben. Wenn man sie zur Drosselung verwendet, werden ihre weichen Polymersitze einer Hochgeschwindigkeitsströmung ausgesetzt. Dies führt zu schneller Erosion, örtlich begrenzten Druckabfällen und dauerhaften Sitzschäden, was zu inneren Undichtigkeiten führt. Spezielle Kugelhähne mit V-Anschluss verfügen jedoch über einzigartig konturierte Kugeln, die speziell dafür entwickelt wurden, den Durchfluss sicher zu regulieren, ohne die Dichtflächen zu beschädigen.

F: Was bedeutet „voller Durchgang“ bei einem Kugelhahn?

A: Eine Konstruktion mit vollem Anschluss bedeutet, dass der Innendurchmesser des Ventils genau dem Innendurchmesser der Verbindungsleitung entspricht. Dieses perfekte Verhältnis von 1:1 stellt sicher, dass es beim Durchströmen der Flüssigkeit keine Durchflussbeschränkung und keinen Druckabfall gibt. Außerdem können Wartungsteams mechanische Reinigungsmolche oder Inspektionswerkzeuge direkt durch die Pipeline fahren, ohne auf strukturelle Hindernisse zu stoßen.

F: Wie bestimmen Sie den richtigen Endanschluss für einen Kugelhahn?

A: Endverbindungen hängen direkt von Ihrem Rohrleitungsmaterial, der Systemdruckstufe und den zukünftigen Wartungszugangsanforderungen ab. Verwenden Sie für kleine gewerbliche Leitungen einfache Gewindeverbindungen. Spezifizieren Sie verschraubte Flanschenden für Hochdruck-Industriesysteme, die eine sichere Abdichtung, aber eine einfache zukünftige Entfernung erfordern. Wählen Sie Schweißverbindungen für dauerhafte, vibrationsfreie und leckagefreie Umgebungen und kombinieren Sie sie immer mit dreiteiligen Gehäusen für wichtigen Wartungszugang.
