Feuersichere Kugelhähne: Anforderungen nach API 607 ​​und API 6FA

Die Angabe der falschen Brandprüfnorm kann zu fehlgeschlagenen Sicherheitsaudits, schwerwiegenden Versicherungsverbindlichkeiten oder katastrophalen Anlagenrisiken führen. Ingenieure und Beschaffungsteams stehen unter enormem Druck, unter strengen Fristen konforme Rohrleitungshardware auszuwählen. Ein häufiger Punkt für Verwirrung entsteht durch die Überschneidungen und subtilen Unterschiede zwischen API 607, API 6FA und allgemeinen „feuersicheren“ Marketingaussagen in Anbieterkatalogen. Sich auf vage Produktbeschreibungen statt auf strenge, zertifizierte Testergebnisse zu verlassen, gefährdet direkt die Anlagensicherheit. Dieser Leitfaden bietet einen klaren, evidenzbasierten Rahmen für die Bewertung, Spezifikation und Beschaffung zertifizierter feuersicherer Kugelhähne . Sie erfahren, wie Sie komplexe Teststandards entschlüsseln, irreführende Herstellerangaben erkennen und die richtigen Ventilkenndaten Ihren spezifischen Prozessbedingungen zuordnen. Mit diesem Wissen kann Ihr Team die Beschaffung souverän steuern und gleichzeitig maximale Betriebssicherheit gewährleisten.

Wichtige Erkenntnisse

• „Brandschutz durch Design“ ist nicht gleichbedeutend mit „Brandschutz zertifiziert“. Für die Einhaltung der Vorschriften sind unabhängige Zeugentests durch Dritte obligatorisch.

• API 607 ​​ist der Standard für Vierteldrehventile mit weichem Sitz und damit der Standard für die meisten nachgelagerten Raffinerie- und Petrochemieanwendungen.

• API 6FA wurde für API 6A- und 6D-Ventile entwickelt und wird häufig bei Ventilen mit Metallsitz oder Upstream-/Bohrlochkopfanwendungen eingesetzt.

• Bei der Beschaffung sollten immer die Skalierungsqualifikationen des Herstellers überprüft werden; Ein Test an einer Ventilgröße/Druckklasse qualifiziert nur eine bestimmte Reihe verwandter Ventile.

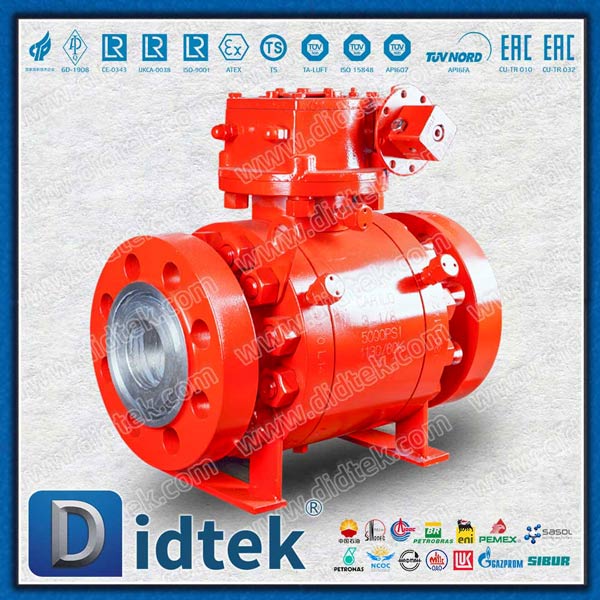

Was macht ein wirklich feuersicheres Design aus?

Wir müssen Standard-Industrieventile von solchen unterscheiden, die speziell dafür entwickelt wurden, die Entstehung eines Feuers zu verhindern. Wenn ein Feuer eine Pipeline-Anlage verwüstet, steigen die Umgebungstemperaturen innerhalb von Minuten sprunghaft an. Gewöhnliche Weichdichtungen schmelzen unter dieser extremen thermischen Belastung schnell. Durch diesen katastrophalen Ausfall werden brennbare Prozessmedien direkt in die Umwelt freigesetzt. Es schürt das Inferno und eskaliert die Gefahr exponentiell. Ein wirklich feuersicheres Design basiert auf robusten, sorgfältig konstruierten mechanischen Redundanzen. Diese Redundanzen gewährleisten die Eindämmung auch dann, wenn die primären Elastomerkomponenten vollständig verdampfen.

Zu den wichtigsten mechanischen Anforderungen gehören:

• Sekundäre Metall-auf-Metall-Dichtung: Primäre Weichsitze bestehen aus Materialien wie PTFE oder PEEK. Diese Kunststoffe zersetzen sich bei extremer Hitze schnell. Während der weiche Sitz wegbrennt, drückt der Rohrleitungsdruck die Kugel stromabwärts. Die Kugel drückt fest gegen eine präzisionsgefertigte Metalllippe am Ventilkörper. Durch diese Aktion entsteht eine kritische sekundäre Metall-Metall-Dichtung. Es sorgt für eine zuverlässige Absperrung und stoppt den Fluss gefährlicher Flüssigkeiten.

• Verhinderung externer Leckagen: Die Eindämmung der internen Medien ist nur die halbe Miete. Sie müssen auch externe atmosphärische Lecks durch die Ventilschaft- und Gehäuseverbindungen verhindern. Ingenieure nutzen Hochtemperatur-Graphitpackungen im Schaftbereich. Sie verwenden außerdem spezielle Gehäusedichtungen zwischen den Ventilgehäusesegmenten. Spiralgewickelte Dichtungen aus Edelstahl und Graphit eignen sich hervorragend für diese Anwendung. Sie bewahren eine strenge strukturelle Integrität und enthalten Medien, die einer enormen thermischen Ausdehnung und Kontraktion unterliegen.

• Antistatische Geräte: Fließende Flüssigkeiten erzeugen routinemäßig unsichtbare statische Elektrizität im Inneren der Rohrleitung. Leitungen für flüchtige Medien erfordern robuste Erdungsmechanismen, um eine statische Funkenzündung zu verhindern. Antistatische Geräte verfügen normalerweise über federbelastete Metallstifte. Diese Stifte erden die rotierende Kugel und den Ventilschaft direkt am stationären Ventilkörper. Durch diese kontinuierliche elektrische Kontinuität werden gefährliche statische Aufladungen sicher in die Erdung des Rohrleitungssystems abgeleitet.

Best Practice: Überprüfen Sie bei der Werksabnahmeprüfung immer die Abmessungen der sekundären Metalllippe. Eine schlecht bearbeitete Lippe dichtet nicht richtig ab, sobald der Primärsitz verschwindet.

Häufiger Fehler: Gehen Sie nicht davon aus, dass Standard-Graphitpackungen automatisch Brandschutz bedeuten. Die Packung muss mit der sekundären Metalllippe zusammenarbeiten, um eine vollständige Eindämmung zu erreichen.

API 607 ​​vs. API 6FA: Navigieren durch die Teststandards

Die Anforderungen der Einrichtung bestimmen Ihren genauen Teststandard. Sie müssen sowohl die Compliance-Anforderungen als auch die Eignung der Anwendung bewerten. Ingenieure haben oft Schwierigkeiten, sich zwischen API 607 ​​und API 6FA zu entscheiden. Die Dekonstruierung der spezifischen Parameter jedes Standards verdeutlicht den Entscheidungsprozess.

Spezifikationen für Kugelhähne nach API 607

Der API 607-Standard zielt speziell auf Vierteldrehventile mit nichtmetallischen Weichsitzmechanismen ab. Der strenge Test umfasst eine 30-minütige anhaltende Verbrennung. Die Flammentemperaturen reichen von 750 °C bis 1000 °C. Anschließend unterziehen Techniker das glühende Ventil einer Zwangswasserkühlung. Dies simuliert den plötzlichen thermischen Schock beim Eingreifen eines Feuerwehrschlauchs. Für den Erfolg ist die strikte Einhaltung der Grenzwerte für Leckagen durch den Sitz während der Brennphase erforderlich. Außerdem wird die externe Leckage nach dem Kühlen streng begrenzt. Ein API 607-Kugelhahn dominiert in nachgelagerten petrochemischen Umgebungen. Raffinerien verlassen sich bei der zuverlässigen Notfallisolierung auf sie.

API 6FA-Kugelhahnspezifikationen

Umgekehrt zielt der API 6FA-Standard hauptsächlich auf API 6A- und API 6D-Ventile ab. Dabei handelt es sich häufig um metallisch sitzende Ausführungen oder spezielle vorgeschaltete Konfigurationen. Die thermische Belastung entspricht weitgehend dem 607-Protokoll. Bei kritischen Kühlprotokollen unterscheidet es sich jedoch geringfügig. Auch die Testdrücke und Betriebstestanforderungen nach der Verbrennung variieren erheblich. Bei der Beschaffung eines API 6FA-Kugelhahns orientieren Sie sich eng an den robusten, vorgelagerten Absauganforderungen. Bohrlochköpfe und Pipelines für schweres Rohöl sind auf diese spezielle Zertifizierung angewiesen.

Standardübergreifende Äquivalenz

Globale Beschaffungsteams beziehen sich häufig auf ISO 10497, um internationale Gleichwertigkeit zu gewährleisten. Dieser internationale Standard fungiert als entscheidende Brücke. Es orientiert sich sehr eng an API-Protokollen. Durch die Nutzung von ISO 10497 werden grenzüberschreitende Beschaffungsbemühungen optimiert. Es ermöglicht Einrichtungen, einheitliche Sicherheitsgrundsätze an mehreren internationalen Standorten aufrechtzuerhalten.

Standard-Vergleichstabelle: API 607 ​​vs. API 6FA

So spezifizieren Sie den richtigen feuersicheren Kugelhahn für Ihren Prozess

Die Anpassung des gewählten Standards an Ihre Betriebsumgebung bleibt absolut entscheidend. Sie müssen die technische Lösung genau an die Bedingungen vor Ort anpassen. Eine falsche Spezifikation gefährdet den gesamten Sicherheitskreislauf.

Upstream vs. Downstream

Standardmäßig API 607 ​​für Anlagenversorgungsunternehmen und nachgelagerte Raffinierungsprozesse. In diesen spezifischen Downstream-Bereichen kommen stark weich sitzende Vierteldrehungskomponenten zum Einsatz. Die weichen Sitze bieten eine hervorragende tägliche blasendichte Absperrung. Geben Sie umgekehrt API 6FA für raue Pipeline- und Bohrlochkopfanwendungen an. Upstream-Umgebungen erfordern die robustere Architektur, die in API 6D-Designs zu finden ist. Die Medien enthalten oft abrasive Sande oder Hochdruckrohöl.

Beschränkungen des Sitzmaterials

Ihr ausgewähltes Sitzmaterial bestimmt direkt Ihren erforderlichen Zertifizierungspfad. Weiche Sitze erfordern eine API 607-Prüfung, da sie während des Brandes absichtlich schmelzen. Der physikalische Test beweist, dass die konstruierte Sekundärmetalllippe unter Belastung ordnungsgemäß funktioniert. Metallsitze verhalten sich im Brandfall völlig anders. Sie schmelzen nicht und verdampfen nicht. Daher folgen Ventile mit Metallsitz typischerweise den API 6FA-Protokollen. Sie sind darauf angewiesen, dass die primäre Metalldichtung trotz massiver Wärmeausdehnung ihre Integrität behält.

Druckklasse und Dimensionierung (Skalierbarkeit)

Das Verständnis der API-Skalierungsregeln verhindert katastrophale Beschaffungsfehler. Sie müssen die Skalierungsqualifikationen des Herstellers sorgfältig überprüfen.

1. Erkennen Sie transparente Annahmen: Käufer gehen oft fälschlicherweise davon aus, dass ein Zertifikat den gesamten Katalog eines Anbieters abdeckt. Das ist ein gefährliches Missverständnis.

2. Grundlegende Testgrenzen verstehen: Durch das Testen eines einzelnen 2-Zoll-Ventils der Klasse 300 werden nicht alle Größen blind genehmigt. Es qualifiziert nur eine sehr spezifische Reihe verwandter Ventile.

3. Benachbarte Größen überprüfen: API-Skalierungsregeln schreiben vor, dass der getestete Prototyp nur Ventile eine Größe kleiner und zwei Größen größer qualifiziert.

4. Druckklassengrenzen prüfen: Die Zertifizierung qualifiziert grundsätzlich die geprüfte Druckklasse und eine Klasse höher. Niedrigere Druckklassen sind selten geeignet.

5. Fordern Sie eine spezifische Dokumentation an: Stellen Sie immer sicher, dass die genaue Größe und Druckklasse, die Sie kaufen möchten, eindeutig innerhalb des qualifizierten Skalierungsbereichs liegt.

Bewertung von Herstelleransprüchen und Minderung von Beschaffungsrisiken

Wir müssen Lieferanten sorgfältig und methodisch prüfen. Um nicht konforme Produkte zu vermeiden, ist ein skeptischer, stark evidenzbasierter Ansatz erforderlich. Der Industriemarkt umfasst sowohl Premiumhersteller als auch Budgetbetreiber.

„Designed To“ vs. „Certified“

In vielen Herstellerkatalogen wird kühn behauptet, dass ein Ventil „entsprechend“ Brandschutznormen ausgelegt sei. Dieser Satz hat keine rechtliche Bedeutung. Es handelt sich dabei lediglich um Marketing-Flausch, der den Verkauf ankurbeln soll. Echte Konformität erfordert das spezifische Wort „zertifiziert“. Sie müssen vage Marketingaussagen sofort zurückweisen. Fordern Sie eine strenge, unleugbare Dokumentation. Der rechtliche und sicherheitstechnische Unterschied zwischen diesen beiden Ausdrücken ist von entscheidender Bedeutung. Ein Ventil, das darauf ausgelegt ist, wurde noch nie einem 1000°C-Inferno ausgesetzt.

Zeugenaussagen durch Dritte

Eine Selbstzertifizierung durch den Hersteller reicht nie aus. Sie benötigen konkrete Nachweise von unabhängigen, anerkannten Behörden. Suchen Sie nach offiziellen Stempeln und Unterschriften angesehener Stellen. Organisationen wie DNV, Lloyd"s Register oder TÜV sorgen für die notwendige Validierung. Ihre Inspektoren stehen physisch da und beobachten den Ablauf des Brenntests. Sie stellen sicher, dass das Verfahren ohne Abweichungen dem strengen API-Protokoll folgt. Ihre Unterschrift verwandelt die Aussage eines Herstellers in eine bewiesene, vertrauenswürdige Tatsache.

MTRs und Rückverfolgbarkeit

Der Besitz eines gültigen Zertifikats allein reicht noch nicht aus. Das an Ihren Standort gelieferte physische Ventil muss genau mit dem getesteten Prototyp übereinstimmen. Dies bedeutet, dass die Materialtestberichte (MTRs) bei der Ankunft sorgfältig überprüft werden. Gewährleisten Sie eine strikte Wärmerückverfolgbarkeit für alle wichtigen druckführenden Komponenten. Die metallurgischen Eigenschaften, die Gussqualität und die Designabmessungen müssen perfekt mit dem ursprünglichen Testobjekt übereinstimmen. Selbst eine geringfügige Änderung des Gussmaterials des Gehäuses macht die Brandschutzgarantie zunichte.

Best Practice: Vergleichen Sie immer die auf dem Ventilgehäuse eingestanzten Wärmenummern mit den bereitgestellten MTR-Dokumenten.

Häufiger Fehler: Akzeptieren Sie niemals ein allgemeines Konformitätszertifikat anstelle eines tatsächlichen Zeugenberichts eines Dritten.

Überlegungen zur Implementierung und Wartungsrealitäten

Die Beschaffung stellt lediglich den ersten Schritt im Lebenszyklus dar. Erfahrungsbasierte Rollout-Lektionen zeigen, was nach der Installation tatsächlich passiert. Wartungsteams müssen die zertifizierten Standards gewissenhaft einhalten.

Drehmoment- und Betätigungsdynamik

Ein zertifizierter feuersicherer Kugelhahn funktioniert anders als ein Standard-Kugelhahn. Die spezielle Graphitpackung erzeugt erhebliche mechanische Reibung. Diese Reibung erhöht das Grunddrehmoment des Ventilschafts stark. Bei der Dimensionierung automatisierter pneumatischer oder elektrischer Antriebe müssen Sie diesen erhöhten Drehmomentbedarf berücksichtigen. Geschieht dies nicht, kommt es zu einer zu geringen Betätigungskraft. Während einer kritischen Notabschaltung kann das Ventil mitten im Hub blockieren.

Post-Fire-Protokolle

Bei den Standardarbeitsanweisungen muss in Bezug auf exponierte Geräte rücksichtslos vorgegangen werden. Wenn ein lokaler Brand auftritt, können Sie die freigelegten Ventile nicht retten. Selbst wenn sie strukturell intakt erscheinen, verändert extreme thermische Belastung ihre innere Metallurgie. Die starke Hitze zerstört die Festigkeit der Federn und verformt die Karosserieverschraubung. Sie müssen sie vollständig entfernen, isolieren und ersetzen. Versuchen Sie niemals, ein dem Feuer ausgesetztes Ventil in einem Drucksystem umzubauen oder wiederzuverwenden.

Risiken bei der routinemäßigen Wartung

Anlagenstillstände stellen eine versteckte, erhebliche Gefahr dar. Um Zeit zu sparen, tauschen Techniker manchmal Packungen anderer Hersteller oder generische O-Ringe aus. Durch diese Maßnahme wird die Brandschutzzertifizierung sofort ungültig. Sie müssen die Verwendung exakter OEM-Ersatzteile vorschreiben. Jede Abweichung vom ursprünglich geprüften Design führt zum Erlöschen der Sicherheitsgarantie. Ein etwas billigerer Graphitring könnte im Ernstfall zu katastrophalen externen Leckagen führen.

Abschluss

Die Spezifizierung dieser kritischen Sicherheitsaspekte erfordert tiefgreifende, methodische Sorgfalt. Sie müssen Ihre Prozessmedien, Sitzmaterialien und API-Standards genau aufeinander abstimmen. Fehltritte in diesem Spezifikationsprozess setzen Einrichtungen, Personal und lokale Gemeinschaften inakzeptablen Gefahren aus. Wahre Sicherheit beruht auf verifizierten Fakten, nicht auf Marketingannahmen.

Beginnen Sie bei der Bewertung potenzieller Anbieter immer mit stichhaltigen Beweisen. Wir empfehlen Ihnen, umgehend eine Muster-MTR für Ihr gewünschtes Produkt anzufordern. Fordern Sie das aktuelle API-Testzertifikat passend zu Ihrer spezifischen Größe und Druckklasse an. Fordern Sie abschließend den entsprechenden Zeugenbericht eines Dritten. Diese drei wichtigen Dokumente bilden Ihren ultimativen Schutz vor nicht konformer Beschaffung. Sie stellen sicher, dass Ihre Einrichtung auch unter den extremsten Bedingungen, die man sich vorstellen kann, sicher bleibt.

FAQ

F: Kann ein API 607-Kugelhahn in einer API 6FA-Anwendung verwendet werden?

A: Im Allgemeinen nein. Während die thermischen Belastungen ähnlich sind, unterscheiden sich die Struktur- und Leistungsbereiche. API 607 ​​zielt auf weichdichtende Vierteldrehventile ab, während API 6FA auf vorgeschaltete Geräte der API 6A und 6D abzielt. Jeder Ersatz erfordert eine strenge technische Genehmigung und Überprüfung der Kreuzkompatibilität.

F: Ist ein zapfenmontierter Kugelhahn von Natur aus feuersicher?

A: Nein. Eine Zapfenkonstruktion bietet eine hervorragende Hochdruckleistung, garantiert jedoch keinen Brandschutz. Ohne die konstruierte sekundäre Metalllippe, spezielle Graphitdichtungen und Antistatikvorrichtungen wird ein Standard-Tennion-Ventil im Brandfall versagen. Echter Brandschutz erfordert bewusstes Engineering und Zertifizierung.

F: Sind Brandsicherheitstests richtungsweisend?

A: Ja, Standardtests sind richtungsweisend. Ventile werden normalerweise in Richtung des höchsten Risikos oder des normalen Durchflusses getestet. Für bidirektionale Anwendungen muss das Ventil den Brandtest in beiden Richtungen bestehen. Stellen Sie immer sicher, dass das Zertifikat Ihre spezifischen Richtungsanforderungen abdeckt.

F: Macht eine Änderung des O-Ring-Materials die API 607-Zertifizierung ungültig?

A: Ja. Selbst geringfügige Änderungen an der Ausstattung wirken sich auf die Gültigkeit des Zertifikats aus. Die Brandsicherheitsprüfung bestätigt eine ganz bestimmte Materialkombination. Der Austausch eines O-Rings oder eine Änderung des Packungsmaterials verändert das getestete Design grundlegend. Dadurch erlischt die ursprüngliche Zertifizierung und es ist eine erneute Prüfung erforderlich.
