Kugelhahn mit vollem Durchgang vs. Kugelhahn mit reduziertem Durchgang: Welches sollten Sie wählen?

Ingenieure stehen bei der Rohrleitungskonstruktion und der Planung von Fluidsteuerungssystemen häufig vor einem kritischen Dilemma. Überdimensionierte Ventile verschwenden Ihr Projektbudget und verschwenden unnötig wertvollen Installationsraum. Umgekehrt führt eine unzureichende Spezifikation zu schädlichen Druckabfällen, schneller Kavitation und schwerer Systemineffizienz. Beide Ventiltypen nutzen den identischen Vierteldrehmechanismus zum Starten und Stoppen des Durchflusses. Ihre innere Geometrie wirkt sich jedoch drastisch auf die Strömungsdynamik, das Strukturgewicht und die Materialkosten im Vorfeld aus. Sie müssen diese deutlichen Unterschiede verstehen, um die Systemleistung zu optimieren, ohne zu viel auszugeben. Wir haben diesen umfassenden technischen Bewertungsleitfaden für Ihr Engineering-Team erstellt. Es hilft Beschaffungsmanagern und Konstrukteuren, die Ventilspezifikationen genau an die genauen Systemanforderungen anzupassen. Sie erfahren, wie sich die Bohrungsgröße direkt auf Strömungskoeffizienten und Turbulenzen auswirkt. Sie erfahren auch, wann Sie auf sichere Weise Geld sparen können und wann der maximale Durchfluss für die Systemgesundheit absolut nicht verhandelbar ist.

Wichtige Erkenntnisse

• Durchfluss und Druck: Ventile mit vollem Durchgang bieten keine Durchflussbeschränkung und keinen Druckabfall; Ventile mit reduziertem Anschluss führen zu einem geringfügigen Engpass und einem daraus resultierenden Druckabfall.

• Kosten und Platzbedarf: Ventile mit reduziertem Anschluss sind leichter, kleiner und für Standardanwendungen deutlich kostengünstiger.

• Wartung: Systeme, die eine „Molchung“ (mechanische Leitungsreinigung) erfordern oder schwere Schlämme transportieren, erfordern Vollanschlusskonstruktionen.

• Terminologie: „Reduzierter Anschluss“, „Standardanschluss“ und „reduzierter Durchgang“ beziehen sich im Allgemeinen auf dasselbe Design; „Full Port“ ist gleichbedeutend mit „Full Bore“.

Was ist der strukturelle Unterschied? Definition der Mechanik

Beschaffungsteams fragen oft, was ein Kugelhahn mit vollem Durchgang ist, bevor sie ihre isometrischen Rohrleitungszeichnungen fertigstellen. Wir definieren diese Komponente, indem wir ihre innere Geometrie sorgfältig untersuchen. Der Innendurchmesser der Bohrung entspricht exakt dem Innendurchmesser Ihrer Anschlussleitung. Diese Strukturwahl sorgt für einen völlig ungehinderten Strömungsweg für den Flüssigkeitstransfer. Wenn der Griff vollständig geöffnet ist, fungiert er im Wesentlichen wie ein gerades Rohrstück. Reibung ist in dieser Konfiguration praktisch nicht vorhanden.

Umgekehrt könnten Sie für Standard-Versorgungsleitungen einen Branchenexperten nennen dies auch ein Standard-Anschlussventil. Seine Innenbohrung ist typischerweise eine komplette Rohrgröße kleiner als die Rohrleitung selbst. Beispielsweise verfügt ein standardmäßiges 2-Zoll-Ventil über eine 1,5-Zoll-Bohrung. Diese Designwahl führt zu einem physischen Engpass im metallischen Ventilkörper. Die Flüssigkeit muss leicht komprimiert werden, um durch diese Sperrzone zu gelangen. Kugelhahn mit reduziertem Durchgang spezifizieren.

Lieferanten verwenden während des schnellen Angebotsprozesses häufig verwirrende Terminologie. Beachten Sie bei der Bewertung eines Kugelhahns mit vollem Durchgang im Vergleich zu einem Kugelhahn mit Standardanschluss eine wichtige Regel. Der Begriff „Standard“ bedeutet in diesem Zusammenhang immer reduziert. Wenn Sie die Standardoption erwerben, erhalten Sie keinen Flussweg in voller Größe. Sie müssen die Datenblätter der Hersteller genau lesen.

Der technische Kompromiss: Druckabfall und Durchflusskoeffizient (Cv)

Wir bewerten die Effizienz der Flüssigkeitskontrolle anhand des Durchflusskoeffizienten (Cv). Diese Standardmetrik misst, wie viele Gallonen Wasser pro Minute bei einem Druckabfall von 1 psi durchfließen. Ein vollständiges Port-Design maximiert von Natur aus die Gesamt-Cv-Bewertung. Es ermöglicht die Übertragung großer Flüssigkeitsmengen ohne zusätzlichen mechanischen Widerstand. Ein reduzierter Anschluss schränkt den Durchfluss natürlich spürbar ein. Dieser interne Engpass wirkt sich drastisch auf Hochgeschwindigkeitssysteme aus, indem er den Druckabfall am Ventil erhöht. Sie verlieren an Energieeffizienz, wenn die Flüssigkeit durch die kleinere Öffnung strömt.

Die Realität des Systemdrucks bestimmt strikt Ihre technischen Entscheidungen. Ein geringfügiger Druckabfall ist in bestimmten Situationen durchaus akzeptabel. Sie können reduzierte Anschlüsse sicher in geschlossenen Wassersystemen oder Druckgasleitungen mit geringem Durchfluss verwenden. Ein Druckabfall kann jedoch andernorts katastrophale Folgen haben. In schwerkraftgespeisten Systemen, in denen der Förderdruck gering ist, müssen Sie Durchflussbeschränkungen vermeiden. Saugleitungen für Hochleistungspumpen erfordern außerdem einen maximalen ungehinderten Durchfluss, um dauerhafte mechanische Schäden zu verhindern.

Durch die Reduzierung der Bohrung erhöht sich zwangsläufig die Flüssigkeitsgeschwindigkeit durch das Ventilgehäuse. Industriestandards warnen vor dieser Praxis bei hochsensiblen Anwendungen. Hohe Geschwindigkeit führt direkt zu inneren Flüssigkeitsturbulenzen. Ständige Turbulenzen führen zu vorzeitigem Verschleiß weicher Ventilsitze und Dichtungen. In hochsensiblen Szenarien löst dieser plötzliche Druckwechsel gefährliche Kavitation aus. Kavitationsblasen implodieren schnell innerhalb der Leitung, zerstören Metalloberflächen und zerstören das Ventil vorzeitig.

Realitäten bei Beschaffung und Installation: Kosten, Gewicht und Platz

Budgetauswirkungen haben großen Einfluss auf die täglichen Engineering- und Kaufentscheidungen. Volldurchgangsventile benötigen naturgemäß deutlich mehr Rohmaterial. Hersteller müssen extra geschmiedetes Messing, Kohlenstoffstahl oder gegossenen Edelstahl verwenden, um das größere Gehäuse zu formen. Diese Ventile waren in der Vergangenheit 20 bis 50 % teurer als ihre eingeschränkten Gegenstücke. Der genaue finanzielle Aufschlag hängt stark von der Rohrnenngröße und dem gewählten metallischen Werkstoff ab. Sie geben im Voraus mehr Kapital aus, um einen uneingeschränkten Fluss zu erreichen.

Auch räumliche Beschränkungen und das Strukturgewicht spielen bei der Installation eine große Rolle. Ventile mit reduziertem Durchgang sind deutlich kompakter. Sie wiegen weniger und bleiben für Außendiensttechniker einfacher und sicherer zu handhaben. Diese reduzierte Masse verringert die mechanische Belastung bei langen, nicht unterstützten Rohrstrecken. Außerdem beschleunigt es die manuelle Installation in engen, überfüllten Anlagengehäusen erheblich. Sie sparen wertvollen Platzbedarf bei modularen Skid-Designs, indem Sie kleinere Profile angeben.

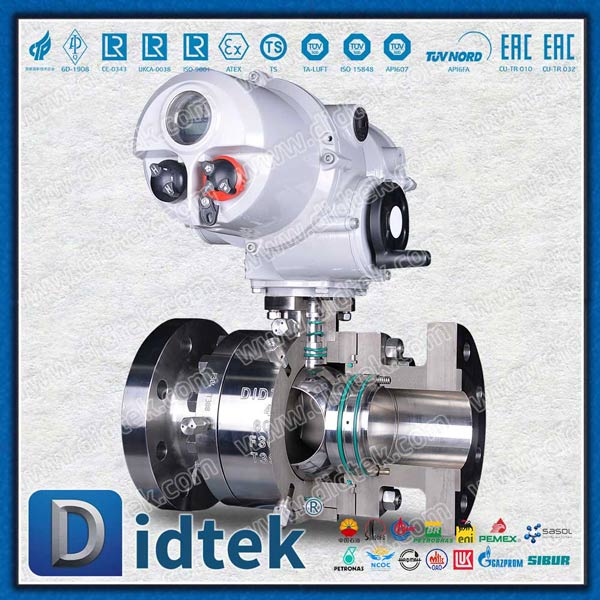

Automatisierungsanforderungen verursachen leicht zu übersehende versteckte Kosten. Sie müssen die Anforderungen an die motorische Betätigung sorgfältig prüfen, bevor Sie die Spezifikationen festlegen. Größere Kugeln und breitere Dichtungen in Modellen mit vollem Durchgang erfordern ein viel höheres Losbrechmoment. Das bedeutet, dass Sie größere, robustere pneumatische oder elektrische Antriebe benötigen. Durch die Aufrüstung der Aktuatorgröße erhöhen sich Ihre Vorabinvestitionen erheblich. Auch die Montageteile werden schwerer und teurer.

Entscheidungsrahmen: Wann sollte man sich für welches entscheiden?

Sie benötigen klare, praktische Regeln für die Spezifikation dieser kritischen Flüssigkeitskontrollkomponenten. Im Folgenden skizzieren wir die obligatorischen und sicheren Nutzungsszenarien, um Sie bei Ihren strukturellen Entscheidungen zu unterstützen.

Wenn ein Kugelhahn mit vollem Durchgang obligatorisch ist

In diesen spezifischen Industriesituationen müssen Sie maximale Durchflussauslegungen festlegen:

1. Molchvorgänge: Viele moderne Pipelines erfordern physikalisch-mechanische Reinigungswerkzeuge, sogenannte Molche. Diese zylindrischen Molche müssen den gesamten Rohrleitungsverlauf reibungslos durchlaufen, ohne stecken zu bleiben.

2. Komplexe Flüssigkeiten: Sie müssen hochviskose Flüssigkeiten, schwere Industrieschlämme oder Flüssigkeiten mit suspendierten Feststoffpartikeln verarbeiten. Eine verengte Bohrung führt hier zu erheblichen Verstopfungs- und Setzungsrisiken.

3. Strenge Druckanforderungen: Die Aufrechterhaltung einer exakten Druckhöhe bleibt für die Effizienz nachgeschalteter Pumpen von entscheidender Bedeutung. Kritische nachgeschaltete chemische Prozesse fallen häufig vollständig aus, wenn der Leitungsdruck zu stark abfällt.

Wann sollte ein reduzierter Port sicher angegeben werden?

Bei diesen alltäglichen Anwendungen können Sie getrost Geld und Bauraum sparen:

• Allgemeine Versorgungsleitungen: Ingenieure nutzen sie häufig für Druckluftnetze, Standard-Trinkwasserverteilung und Niederdruck-Anlagendampf.

• Budgetkritische Großprojekte: Einige riesige kommerzielle Anlagen erfordern viele tausend Ventile. Die berechnete Durchflussbeschränkung erweist sich hier mathematisch als vernachlässigbar für die Gesamtsystemleistung.

• Nachrüstungen auf engstem Raum: Manchmal reicht die vorhandene physische Hülle einfach nicht aus, um einen sperrigen, schweren Vollanschlusskörper aufzunehmen. Sie müssen das kleinere Profil auswählen, damit es zum vorhandenen Rohrleitungslayout passt.

Vergleichstabelle der Ventilspezifikationen

Häufige Spezifikationsrisiken und Anbieter-Fallstricke

Bei der schnellen Angebotserstellung kommt es häufig zu Beschaffungsfehlern. Der häufigste Fehler besteht darin, fälschlicherweise anzunehmen, dass „Standard“ völlig uneingeschränkt bedeutet. Uninformierte Käufer kaufen häufig Standardanschlüsse in der Erwartung, dass diese genau zu den Rohrdurchmessern passen. Sie müssen die tatsächlichen Bohrungsabmessungen, die im Datenblatt des Herstellers angegeben sind, sorgfältig überprüfen. Gehen Sie niemals davon aus, dass die Nennrohrgröße eine passende Bohrungsgröße im Inneren des Gehäuses garantiert.

Einschränkungen bei der Materialherstellung erschweren auch die täglichen Beschaffungsbemühungen. Ihre erforderliche Materialauswahl bestimmt manchmal die Verfügbarkeit von Anschlüssen in bestimmten Fabriken. Bei der Herstellung von geschmiedetem Messing in großen Stückzahlen werden bestimmte reduzierte Bohrungsgrößen stark bevorzugt. Gießprozesse für Edelstahlguss können völlig unterschiedliche Konfigurationen bieten. Prüfen Sie immer frühzeitig, ob Ihr spezifischer Anbieter tatsächlich Vollbohrungen in der von Ihnen benötigten metallurgischen Qualität anbietet.

Schließlich müssen Sie chronisches, kostspieliges Over-Engineering vermeiden. Der beliebte Ansatz „Vorsicht ist besser als Nachsicht“ verschwendet routinemäßig Kapital. Die Festlegung maximaler Bohrungsgrößen überall führt zu einem enormen und unnötigen strukturellen Gewicht der Rohrgestelle. Dadurch wird Ihr gesamtes Projektbudget unnötig aufgebläht. Berechnen Sie immer sorgfältig Ihren tatsächlichen Systemflussbedarf, bevor Sie automatisch auf die größte und schwerste verfügbare Option zurückgreifen.

Abschluss

Das endgültige technische Urteil hängt vollständig von Ihren spezifischen Systemparametern ab. Vollständige Port-Designs gibt es ausschließlich für Szenarien mit maximalem Durchfluss und Null-Einschränkungen. Designs mit reduzierten Anschlüssen dienen zuverlässig als wirtschaftliche, kompakte Arbeitspferde für allgemeine Versorgungsanwendungen. Beide Optionen bieten hervorragende dichte Absperrfähigkeiten.

Nutzen Sie logische, datengesteuerte Auswahlschritte. Berechnen Sie immer zuerst den erforderlichen System-Cv, bevor Sie eine Auswahl treffen. Überprüfen Sie sorgfältig Ihre räumlichen Einschränkungen, Gewichtsgrenzen und Anforderungen an das Betätigungsdrehmoment. Vermeiden Sie es, ohne solide mathematisch-technische Begründung auf die größte und teuerste Option zurückzugreifen.

Wenden Sie sich als Nächstes an Ihr engagiertes technisches Vertriebsteam. Nutzen Sie verfügbare Größenrechner des Herstellers, um die Stückliste Ihres Projekts zuverlässig fertigzustellen. Präzisionstechnik sorgt stets für eine effiziente und langlebige Leistung des Fluidsystems.

FAQ

F: Sind „Full Bore“ und „Full Port“ dasselbe?

A: Ja, das sind völlig austauschbare Begriffe in der Flüssigkeitskontrolle. Die Terminologie variiert je nach regionalen Vorlieben und spezifischen Industriestandards. Amerikanische Ingenieure sagen im Allgemeinen „Port“, während europäische oder britische Standards oft „Bohrung“ verwenden. Beides bedeutet, dass der Innendurchmesser perfekt mit dem Durchmesser der Rohrleitung übereinstimmt.

F: Begrenzt ein Ventil mit reduziertem Anschluss den Durchfluss so stark, dass eine Pumpe beschädigt wird?

A: Das kann es auf jeden Fall. Der Einbau in die Saugleitung einer Hochleistungspumpe ist gefährlich. Der physische interne Engpass verursacht einen lokalen Druckabfall. Dieser plötzliche Druckabfall kann leicht Flüssigkeitskavitation auslösen. Kavitationsblasen implodieren heftig gegen metallische Pumpenlaufräder, was zu einem schnellen mechanischen Versagen führt.

F: Können Sie für Schlämme ein Standard-Anschlussventil verwenden?

A: Wir raten dringend von dieser Praxis ab. Standardanschlüsse verfügen über eine innere Kante, an der sich die Bohrung tatsächlich verringert. An diesem physischen Vorsprung sammeln sich schnell schwere Schlämme und suspendierte Feststoffpartikel an. Dies führt schnell zu starken Verstopfungen der Leitungen, verhindert ein dichtes Schließen des Ventils und erfordert kostspielige Wartungsarbeiten.
