Wie funktioniert ein Kugelhahn? Bau, Betrieb und Anwendungen

Eine zuverlässige Flüssigkeitskontrolle gewährleistet die Systemintegrität und die Sicherheit am Arbeitsplatz. Es steigert auch die Prozesseffizienz in industriellen Anwendungen erheblich. Unzuverlässige Absperrmechanismen verursachen regelmäßig gefährliche Lecks. Sie verursachen plötzliche Druckabfälle und lösen oft kostspielige Betriebsausfälle aus. Sie benötigen eine äußerst zuverlässige Lösung, um einen reibungslosen Betrieb aufrechtzuerhalten. Branchenexperten verlassen sich stark auf diese speziellen Vierteldrehmechanismen für dichte Absperrungen. Wir betrachten sie als den absoluten Goldstandard für ein robustes Flussmanagement in verschiedenen Sektoren. Der Übergang von grundlegenden Komponentenkonzepten zu einer umfassenden Bewertung hilft allen. Ingenieure und Beschaffungsteams können ihre spezifischen Compliance-Anforderungen richtig einschätzen. Sie erfahren täglich genau, wie diese Kernkomponenten funktionieren. Wir werden ihren internen Aufbau und ihre wichtigsten Anwendungen untersuchen. Sie lernen, spezifische Strukturdesigns an Ihre anspruchsvollsten Systemanforderungen anzupassen. Dieser Leitfaden bietet umsetzbare Erkenntnisse für die Optimierung Ihrer Pipeline-Architektur heute.

Wichtige Erkenntnisse

• Mechanik: Kugelhähne verwenden eine hohle, schwenkbare Kugel (die Kugel), um den Flüssigkeitsfluss zu steuern. Zum vollständigen Öffnen oder Schließen ist nur eine 90-Grad-Drehung erforderlich.

• Kernvorteil: Sie bieten eine blasendichte Abdichtung mit minimalem Druckabfall und eignen sich daher ideal für kritische Absperranwendungen anstelle einer feinen Durchflussmodulation.

• Statusüberprüfung: Ein Bediener kann sofort erkennen, ob ein Kugelhahn offen oder geschlossen ist, indem er die Ausrichtung des Griffs relativ zum Rohr beobachtet.

• Auswahlvariablen: Die Auswahl des richtigen Ventils erfordert die Bewertung der Anschlussgröße, der Sitzmaterialien und der Montagearten (schwimmend vs. Zapfenmontage) anhand spezifischer Temperatur- und Druckparameter.

Die Kernmechanik: Wie funktionieren Kugelhähne?

Um das Design industrieller Rohrleitungen zu beherrschen, müssen Sie zunächst die zugrunde liegenden Prinzipien der Flusskontrolle verstehen. Wenn Betreiber fragen, wie Kugelhähne funktionieren , suchen sie nach einer einfachen mechanischen Erklärung. Das Ventil arbeitet mit einem hochwirksamen Rotationsmechanismus. Im Inneren des Ventilkörpers sitzt eine Hohlkugel. Wir nennen diese Komponente die Rotationskugel. Eine zentrale Bohrung verläuft direkt durch ihn hindurch. Durch die Ausrichtung dieser Hohlbohrung auf die Verbindungsrohrleitung wird der Strömungsweg freigeschaltet. Die Medien fließen ungehindert durch die Mitte. Sie blockieren den Fluss, indem Sie die Kugel genau um 90 Grad drehen. Die feste Seite der Kugel blockiert sofort den Flüssigkeitsweg.

Dieser einfache Vierteldrehmechanismus liefert spezifische Betriebsergebnisse. Es definiert, warum Einrichtungen diese Komponenten gegenüber Multi-Turn-Alternativen bevorzugen.

• Betätigung durch Vierteldrehung: Bediener können den Mechanismus schnell betätigen. Bei Notabschaltungen können Sie gefährliche Flüssigkeiten sofort isolieren. Diese Geschwindigkeit verhindert katastrophale Anlagenunfälle.

• Direkter Durchfluss: Die ausgerichtete Bohrung schafft einen völlig ungehinderten Durchgang. Es reduziert die Turbulenzen der inneren Flüssigkeit drastisch. Dieses Design eliminiert Flüssigkeitsreibung und optimiert die Gesamtsystemeffizienz.

Das grundlegende Funktionsprinzip bleibt über verschiedene Automatisierungsstrategien hinweg vollkommen konsistent. Manuelle Hebel ermöglichen eine einfache menschliche Steuerung zugänglicher Rohrleitungen. Pneumatische Antriebe nutzen Druckluft, um den Schaft in gefährlichen Umgebungen zu drehen. Elektrische Stellantriebe nutzen motorisierte Systeme zur präzisen Fernsteuerung. Unabhängig von der gewählten Betätigungsmethode ist die Innenkugel immer noch auf eine einfache 90-Grad-Drehung angewiesen.

Anatomie und Konstruktion: Was treibt die Funktion des Kugelhahns an?

Sie können keine Pipeline-Hardware spezifizieren, ohne ihre einzelnen Komponenten zu bewerten. Die Untersuchung dieser inneren Anatomie zeigt genau, was die Funktion des Kugelhahns unter extremer Belastung antreibt.

Der Ventilkörper fungiert als primärer Druckbehälter. Es enthält die innere Flüssigkeit und hält enormen Strukturkräften stand. Die Materialauswahl wirkt sich direkt auf die langfristige Haltbarkeit und Sicherheit aus. Ingenieure wählen Kohlenstoffstahl für industrielle Hochdruckumgebungen. Sie spezifizieren Edelstahl zur Bekämpfung aggressiver chemischer Korrosionsmittel. Kommerzielle Sanitärsysteme nutzen häufig Messing- oder PVC-Materialien für die Standardwasserverteilung.

Die Drehkugel dient als primäres Durchflussregelelement. Hersteller müssen diese Kugel mit genauen Toleranzen bearbeiten. Die Oberflächenbeschaffenheit bestimmt die Langlebigkeit der Innendichtung. Eine hochglanzpolierte Kugel verhindert vorzeitigen Reibungsverschleiß. Kratzer auf der Kugeloberfläche beeinträchtigen letztendlich die dichte Flüssigkeitsdichtung.

Sitze fungieren als wichtige Dichtungsringe im Inneren des Gehäuses. Sie drücken fest gegen die Drehkugel. Bei den meisten allgemeinen Anwendungen werden weiche Materialien wie PTFE oder PEEK verwendet. Weiche Sitze bieten eine hervorragende blasendichte Abdichtung. Allerdings stellen sie ein deutliches Betriebsrisiko dar. Weiche Sitze bleiben gegenüber abrasiven Medien sehr anfällig. Feste Partikel können weiche Materialien leicht zerreißen. Hochtemperaturanwendungen erfordern stattdessen oft robuste Metallsitze.

Die Spindel- und Packungsbaugruppe verbindet den externen Aktuator mit der internen Kugel. Diese Welle überträgt die Rotationskraft. Sie müssen immer auf ausblassichere Schaftkonstruktionen bestehen. Ein ausblassicherer Schaft wird von der Innenseite des Ventilkörpers geladen. Der Innendruck der Rohrleitung drückt den Schaft physisch nach oben in eine Halteschulter. Dieses Design dient als nicht verhandelbares Sicherheitsmerkmal. Es verhindert, dass der Schaft bei extremen Druckspitzen nach außen geschleudert wird.

Tabelle 1: Gängige Gehäusematerialien und Anwendungsstärken

Visualisierung des Status: Ist ein Kugelhahn offen oder geschlossen?

Die visuelle Überprüfung bleibt ein wichtiges Sicherheitsprotokoll in modernen Industrieumgebungen. Wartungsteams müssen den Status des Flüssigkeitsflusses sofort erkennen. Ein einfacher Blick kann verhindern, dass während der routinemäßigen Wartung versehentlich Flüssigkeit austritt. Techniker müssen häufig feststellen, ob in der Leitung derzeit ein Kugelhahn geöffnet oder geschlossen ist.

Manuelle Indikatorregeln sorgen für eine narrensichere visuelle Bestätigung. Der Außengriff wird direkt an der inneren Hohlbohrung befestigt. Wenn der Griff vollständig parallel zum Rohr sitzt, ist das Ventil OFFEN. Die Flüssigkeit fließt ungehindert durch das System. Wenn ein Bediener den Griff senkrecht zum Rohr dreht, ist das Ventil GESCHLOSSEN. Diese Ausrichtung quer zum Rohr signalisiert optisch einen verstopften Flüssigkeitsweg.

Unbesetzte oder entfernte Pipelines erfordern völlig unterschiedliche Verifizierungsstrategien. Bediener können die Rohrleitung nicht ablaufen, um Griffe manuell zu prüfen. Einrichtungen lösen dieses Problem durch die Implementierung einer automatisierten Systemverifizierung. Ingenieure installieren Endschalter und hochentwickelte Positionsanzeiger direkt am Antrieb. Diese elektronischen Geräte erkennen die genaue physische Position des Stiels. Sie geben Echtzeit-Telemetriedaten an ein zentrales SCADA-Steuerungssystem zurück. Kontrollraumbetreiber können den Durchflussstatus sofort auf ihren digitalen Dashboards überprüfen, ohne physische Feldinspektionen durchführen zu müssen.

Schlüsselkonfigurationen: Anpassen des Designs an die Systemanforderungen

Kein einzelnes Design passt perfekt zu jeder industriellen Anwendung. Die Spezifikation eines zuverlässigen Kugelhahns mit Vierteldrehung erfordert eine sorgfältige Abstimmung der strukturellen Konfigurationen auf Ihre Systemanforderungen.

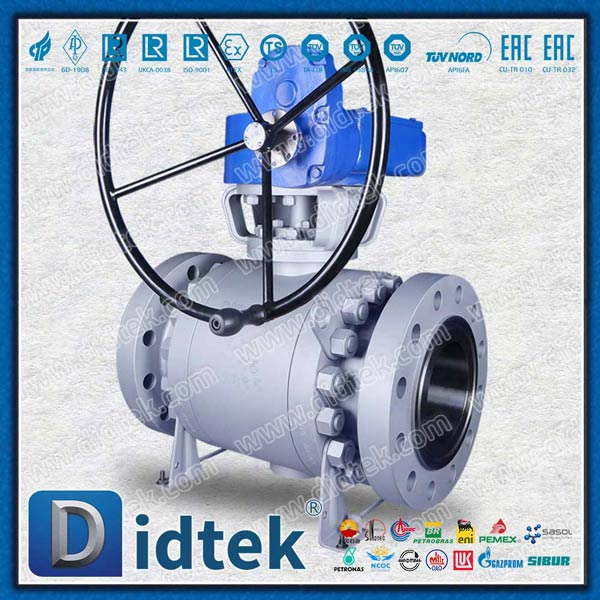

Entscheidungen zur Portgröße haben großen Einfluss auf die Systemeffizienz und das Gesamtgewicht. Sie müssen den Bohrungsdurchmesser im Verhältnis zum Verbindungsrohr bewerten. Full-Port-Designs weisen einen Bohrungsdurchmesser auf, der mit dem der Rohrleitung identisch ist. Sie bieten keine Durchflussbeschränkung. Diese Konfiguration erweist sich als ideal für Rohrleitungen, die routinemäßige „Molchvorgänge“ zur Reinigung oder Inspektion erfordern. Full-Port-Modelle bleiben jedoch sperriger und erfordern schwerere strukturelle Unterstützungen. Modelle mit Standard- oder reduziertem Anschluss verfügen über eine Bohrung, die eine Größe kleiner als das Rohr ist. Sie bieten eine kostengünstige Alternative. Für Anwendungen, bei denen ein leichter Druckabfall akzeptabel bleibt, sollten Sie reduzierte Anschlüsse wählen.

Strukturelle Ansätze bestimmen, wie die internen Komponenten mit dem Leitungsdruck umgehen. Je nach Betriebsgröße müssen Sie zwischen schwimmenden und verankerten Konfigurationen wählen.

• Schwimmendes Kugeldesign: Die innere Kugel ist nicht starr am Vorbau verankert. Der stromaufwärtige Leitungsdruck drückt die Kugel physisch gegen den stromabwärtigen Sitz. Durch diese mechanische Wirkung entsteht die Versiegelung. Wir empfehlen schwimmende Ausführungen vor allem für Systeme mit niedrigem bis mittlerem Druck.

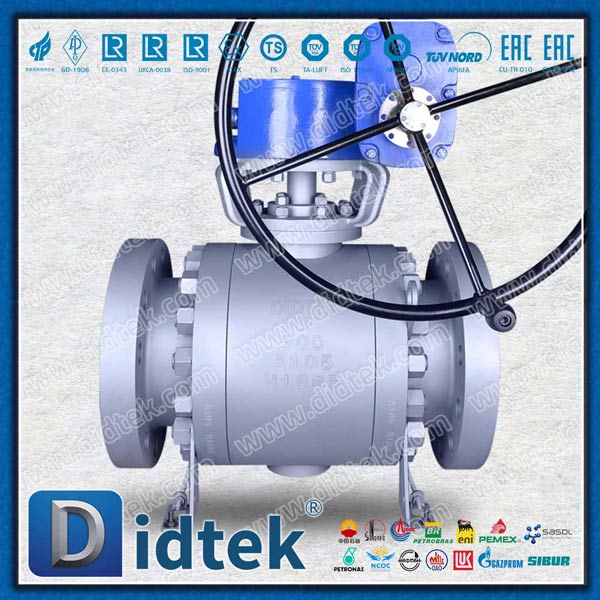

• Zapfenmontiertes Design: Rohre mit großem Durchmesser und Hochdruckszenarien erzeugen immense Schubkräfte. Eine schwimmende Konstruktion würde unter diesen Bedingungen den stromabwärts gelegenen weichen Sitz zerstören. Zapfenkonstruktionen verankern die Kugel sicher oben und unten. Stattdessen drückt der Leitungsdruck die Schwimmsitze gegen die stationäre Kugel. Diese Konstruktion verhindert ein übermäßiges Betätigungsdrehmoment und beugt schweren Sitzschäden vor.

Umsetzungsrisiken und Auswahlkriterien

Um zu verstehen, wie ein Kugelhahn funktioniert, muss man auch seine mechanischen Grenzen erkennen. Eine ordnungsgemäße Implementierung erfordert die strikte Einhaltung festgelegter technischer Einschränkungen.

Sie müssen genau wissen, wann Sie diese spezielle Hardware NICHT verwenden sollten. Throttling stellt den häufigsten Anwendungsfehler dar. Für eine feine Durchflussmodulation sollten Sie niemals einen Standard-Vierteldrehmechanismus verwenden. Wenn die Kugel teilweise geöffnet bleibt, werden die empfindlichen weichen Sitze einem Hochgeschwindigkeits-Flüssigkeitsfluss ausgesetzt. Diese lokale Geschwindigkeit verursacht starke Kavitation und schnelle Erosion. Das Sitzmaterial zersetzt sich schnell. Dieser Missbrauch führt direkt zum vorzeitigen Betriebsausfall. Darüber hinaus sollten Sie sie nicht für Schlämme oder schwere Partikel verwenden. Feste Partikel bleiben leicht in der inneren Körperhöhle hinter der Kugel hängen. Die angesammelten Trümmer werden die Rotationsbewegung schließlich vollständig blockieren.

Ingenieure bewerten mehrere Dimensionen, bevor sie eine endgültige Spezifikation genehmigen. Befolgen Sie diese spezifischen Bewertungskriterien, um die Systemzuverlässigkeit sicherzustellen:

1. Druck-Temperatur-Bewertungsanalyse (PT): Weiche Dichtungsmaterialien verlieren ihre mechanische Festigkeit, wenn die Temperaturen steigen. Sie müssen lernen, die PT-Diagramme der Hersteller sorgfältig zu lesen. Eine Komponente verträgt möglicherweise hohen Druck bei Raumtemperatur, versagt jedoch bei 300 Grad Fahrenheit katastrophal. Ordnen Sie Ihre extremen Betriebsparameter immer der offiziellen PT-Kurve zu.

2. Branchenkonformitätszertifizierung: Sie müssen die strukturelle Integrität anhand anerkannter Standards überprüfen. Standardmäßige Industrieanwendungen erfordern in der Regel die Einhaltung von ASME B16.34. Der Öl- und Gassektor verlangt strengere API 608- oder API 6D-Zertifizierungen. Diese Zertifizierungen garantieren strenge Testprotokolle und nachgewiesene metallurgische Qualität.

3. Dimensionierung des Antriebsdrehmoments: Sie müssen das genaue Losbrechmoment berechnen, das erforderlich ist, um die Spindel unter maximalem Differenzdruck zu drehen. Ein unterdimensionierter automatisierter Stellantrieb bleibt bei einer Notabschaltung stehen. Berücksichtigen Sie bei Ihren Drehmomentberechnungen immer einen großzügigen Sicherheitsfaktor.

Abschluss

Der Vierteldrehmechanismus bietet eine außergewöhnlich zuverlässige Lösung für die industrielle Flüssigkeitsisolierung. Während die grundlegende Mechanik wunderbar einfach erscheint, bleibt die erfolgreiche Umsetzung komplex. Die Festlegung der richtigen internen Konstruktion erfordert eine sorgfältige Berücksichtigung des Systemdrucks, der fließenden Medien und der extremen Umgebungstemperaturen. Sie müssen Gehäusematerialien, Anschlussgrößen und Montagestrukturen an Ihre individuelle Betriebsumgebung anpassen. Das Ignorieren der PT-Bewertungen oder die Verwendung weicher Sitze für abrasive Schlämme beeinträchtigt die Integrität Ihrer Rohrleitung.

Ergreifen Sie proaktive Maßnahmen, um die Flüssigkeitskontrollarchitektur Ihrer Anlage zu sichern. Überprüfen Sie Ihre aktuellen Pipelinesysteme, um falsch angewendete Drosselungsmechanismen zu identifizieren. Wenden Sie sich an einen qualifizierten Verfahrenstechniker, um Ihre Anschlussgröße und die Berechnungen des Antriebsdrehmoments zu überprüfen. Sehen Sie sich sofort die detaillierten Herstellerspezifikationsblätter an, um ordnungsgemäß zertifizierte Anbieter für Ihre nächste Anlagenmodernisierung in die engere Auswahl zu nehmen.

FAQ

F: Kann man einen Kugelhahn zur Durchflussregelung (Drosselung) verwenden?

A: Im Allgemeinen nein. Sie sind ausschließlich für den On/Off-Betrieb konzipiert. Durch die Drosselung werden die internen Komponenten einem Flüssigkeitsstrom mit hoher Geschwindigkeit ausgesetzt. Dadurch werden die Weichsitze beschädigt und die blasendichte Abdichtung beeinträchtigt. Ausnahmen gibt es für spezielle V-Port-Modelle, die speziell für die Modulation entwickelt wurden.

F: Warum leckt ein Kugelhahn, wenn er geschlossen ist?

A: Lecks werden typischerweise durch stark verkratzte Sitze verursacht, die durch feste Rückstände in der Leitung verursacht werden. Sie resultieren auch aus der thermischen Zersetzung von PTFE-Dichtungen aufgrund von Übertemperaturvorgängen. In automatisierten Systemen verursacht ein unzureichendes Antriebsdrehmoment, das nicht die volle 90-Grad-Drehung ausführt, häufig geringfügige Leckagen.

F: Was ist der Unterschied zwischen einem Kugelhahn und einem Absperrschieber?

A: Kugelhähne bieten eine sehr schnelle 90-Grad-Vierteldrehung und eine hervorragende dichte Abdichtung. Absperrschieber erfordern mehrere manuelle Drehungen, was zu einem viel langsameren Betrieb führt. Für Anwendungen mit großem Durchmesser und geringem Zyklus, bei denen keine Notbetätigungsgeschwindigkeit erforderlich ist, sind Absperrschieber jedoch oft günstiger.
