Pneumatisch oder elektrisch betätigter Kugelhahn: Auswahlhilfe

Die Ventilautomatisierung stellt in modernen Industrieumgebungen eine unglaublich große Herausforderung dar. Die Wahl des falschen Antriebstyps führt häufig zu vorzeitigem Ausfall, unerwarteten Ausfallzeiten oder schwerwiegenden Sicherheitsrisiken in kritischen Prozesslinien. Ingenieure können es sich nicht leisten, bei der Spezifikation dieser wichtigen Komponenten zu raten.

Sowohl pneumatische als auch elektrische Systeme drehen letztendlich ein Ventil, um den Flüssigkeitsfluss zu steuern. Ihre zugrunde liegenden mechanischen Konstruktionen erfordern jedoch völlig unterschiedliche Infrastrukturanforderungen, Wartungszyklen und Betriebsgrenzen. Die Angabe einer ungeeigneten Stromquelle zwingt Kraftwerke häufig zu späteren kostspieligen baulichen Nachrüstungen.

In diesem umfassenden Leitfaden werden die technischen Realitäten beider Hauptoptionen aufgeschlüsselt. Wir werden ihre spezifischen strukturellen Vorteile, Umwelteinschränkungen und versteckten Implementierungsrisiken untersuchen. Sie erhalten den genauen Rahmen, den Sie benötigen, um Ihre Beschaffungsspezifikationen mit absoluter Sicherheit fertigzustellen.

Wichtige Erkenntnisse

• Pneumatische Kugelhähne bieten schnelle Zyklusgeschwindigkeiten, niedrigere anfängliche Kosten pro Einheit und inhärente Sicherheit in gefährlichen Umgebungen, erfordern jedoch eine zuverlässige Druckluftinfrastruktur.

• Elektrisch betätigte Kugelhähne sorgen für eine präzise Modulation und einen geringeren Energieverbrauch im Laufe der Zeit, was sie ideal für abgelegene Standorte ohne Luftversorgung macht.

• Der entscheidende Faktor hängt oft von drei Variablen ab: Verfügbarkeit der Versorgungseinrichtungen, erforderliche Betriebsgeschwindigkeit und Anforderungen an den Standard-Failsafe-Zustand.

Definieren der Grundlinie: Wann sollte auf ein betätigtes Kugelventil umgerüstet werden?

Manuelle Ventile führen bei skalierbaren Abläufen zu massiven Engpässen. Sie führen zu menschlichem Versagen, wenn Prozesse eine präzise Flüssigkeitssteuerung erfordern. Handbetriebene Geräte können bei Notfällen einfach nicht schnell genug reagieren. Durch die Umrüstung auf einen betätigten Kugelhahn werden diese Betriebsverzögerungen sofort behoben.

Aktuierte Systeme sind direkt in speicherprogrammierbare Steuerungen (SPS) und verteilte Steuerungsnetzwerke eingebunden. Diese nahtlose Integration ermöglicht eine automatisierte Sequenzierung, sofortige Notabschaltungen und eine umfassende Fernüberwachung. Anlagenbetreiber können Dutzende kritischer Knotenpunkte über eine einzige zentrale Schnittstelle steuern. Dadurch entfällt die Notwendigkeit für Personal, gefährliche oder abgelegene Bereiche physisch zu betreten.

Sobald Sie sich für die Automatisierung einer Linie entscheiden, teilt sich die technische Entscheidung in zwei primäre Energiequellen auf. Sie müssen zwischen Druckluft und elektrischem Strom wählen. Jede Energiequelle verändert Ihre Installationsanforderungen drastisch. Sie müssen diese Wahl mit Ihren bestehenden Anlagenversorgungseinrichtungen abstimmen. Die Installation einer neuen Versorgungsinfrastruktur speziell für einige wenige Ventile rechtfertigt selten den Investitionsaufwand.

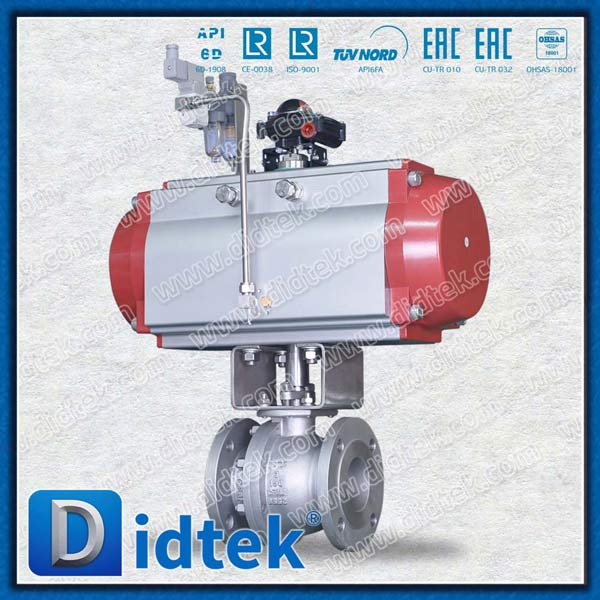

Architektur pneumatischer Kugelhähne: Stärken, Einschränkungen und beste Passform

Der Betrieb eines pneumatischen Kugelhahns hängt stark von der Druckluft der Anlage ab. Der Luftdruck wirkt direkt auf einen internen Kolben oder eine Membran, um ein hohes Drehmoment zu erzeugen. Diese Einheiten dominieren aus mehreren grundlegenden Gründen die Schwerindustrie.

Kernvorteile

• Unübertroffene Geschwindigkeit: Sie liefern außergewöhnlich schnelle Öffnungs- und Schließzyklen. Viele Einheiten sind in weniger als einer Sekunde vollständig aktiviert.

• Einfache Ausfallsicherheit: Federrücklaufkonstruktionen bieten einen mechanisch narrensicheren, ausfallsicheren Betrieb. Wenn der Luftdruck in der Anlage ausfällt, drücken schwere interne Federn das Ventil sofort in die vorgesehene offene oder geschlossene Position.

• Einhaltung von Gefahrenhinweisen: Luftbetriebene Mechaniken sind von Natur aus funkenfrei. Dies macht sie zur Standardwahl für ATEX-zertifizierte oder leicht entflammbare Umgebungen.

• Niedrigere Vorabkosten: Die Hardwarepreise bleiben im Allgemeinen niedriger als bei gleichwertigen elektronischen Modellen. Sie enthalten weniger komplexe interne Komponenten.

Implementierungsrisiken und -beschränkungen

Trotz ihrer robusten Einfachheit unterliegen luftbetriebene Geräte strengen Umweltanforderungen. Sie benötigen eine saubere, trockene und konstant unter Druck stehende Luftversorgung. Eine schlechte Luftqualität beeinträchtigt schnell die inneren Dichtungen. Wenn in Ihrer Anlage kein Industriekompressornetzwerk vorhanden ist, wird die Installation eines Kompressors ausschließlich zur Ventilautomatisierung unerschwinglich teuer.

Darüber hinaus ist die Erzeugung und Wartung von Druckluft nach wie vor ein bekanntermaßen kostspieliger Energieträger. Selbst geringfügige Systemlecks erhöhen die langfristigen Betriebskosten drastisch. Sie müssen Fluggesellschaften und Filterregulierer kontinuierlich überwachen, um eine optimale Leistung sicherzustellen.

Best Practices für luftbetriebene Einheiten

Installieren Sie immer hochwertige Filter-Regler-Öler-Einheiten (FRL) vor dem Stellantrieb. Halten Sie sich strikt an die Instrumentenluftstandards, um eine interne Feuchtigkeitsansammlung zu verhindern. Ein häufiger Fehler besteht darin, die Luftfilterung zu vernachlässigen, was direkt zu einem vorzeitigen Dichtungsausfall und kostspieligen ungeplanten Ausfallzeiten führt.

Elektrisch betätigte Kugelhähne: Stärken, Einschränkungen und beste Passform

Ein elektrisches System funktioniert ganz anders. Es verwendet einen Elektromotor und ein Getriebe, um den Ventilschaft mechanisch zu drehen. Branchenexperten bezeichnen diesen Aufbau oft als motorisierten Kugelhahn . Sie bieten deutliche betriebliche Vorteile für bestimmte Anwendungen.

Kernvorteile

• Unabhängigkeit von der Infrastruktur: Sie benötigen lediglich eine lokale Stromverkabelung und werden mit Standard-Wechsel- oder Gleichstrom betrieben. Dies macht sie ideal für entfernte Installationen ohne vorhandenes Kompressornetzwerk.

• Präzisionssteuerung: Sie zeichnen sich dadurch aus, dass sie den Durchfluss modulieren, anstatt einfache Ein-/Aus-Aktionen auszuführen. Sie akzeptieren problemlos Standard-4-20-mA-Steuersignale, um eine genaue Positionierung zu erreichen.

• Hohe Energieeffizienz: Das Gerät verbraucht nur dann Strom, wenn der Vorbau aktiv bewegt wird. Dies führt zu deutlich geringeren langfristigen Betriebskosten im Vergleich zur Aufrechterhaltung eines konstanten pneumatischen Drucks.

Implementierungsrisiken und -beschränkungen

Diese elektrisch betätigten Kugelhähne arbeiten konstruktionsbedingt mechanisch langsamer. Die Ingenieure verlangsamen das Übersetzungsverhältnis absichtlich, um übermäßigen Getriebeverschleiß und gefährliche Wasserschlageffekte zu verhindern. Wenn Ihr Prozess eine Abschaltung in weniger als einer Sekunde erfordert, wird eine motorbetriebene Einheit wahrscheinlich Ihre Timing-Anforderungen nicht erfüllen.

Das Erreichen eines wirklich ausfallsicheren Zustands bringt auch eine erhebliche Komplexität mit sich. Da ihnen mechanische Federn fehlen, müssen Sie sich auf interne Batterie-Backups oder Superkondensatoren verlassen. Diese Komponenten erhöhen sowohl die anfänglichen Stückkosten als auch die Komplexität der laufenden Wartung erheblich. Darüber hinaus weisen sie eine hohe Umweltempfindlichkeit auf. Sie müssen teure, spezielle NEMA- oder IP-zertifizierte Gehäuse spezifizieren, um das Eindringen von Feuchtigkeit und interne Funkenbildung in Gefahrenzonen zu verhindern.

Häufige Fehler bei der elektronischen Spezifikation

Ein häufiger Fehler ist die Installation von Standard-Elektronikgeräten im Freien ohne Stillstandsheizungen. Temperaturschwankungen verursachen interne Kondensation, die schnell zu einem Kurzschluss der internen Steuerplatinen führt. Geben Sie bei Installationen im Freien oder bei hoher Luftfeuchtigkeit immer interne Heizgeräte an.

Head-to-Head-Entscheidungsmatrix: Bewertung der kritischen Dimensionen

Beim direkten Vergleich beider Technologien müssen Beschaffungsteams über die ursprüngliche Bestellung hinausblicken. Lassen Sie uns die kritischen Leistungsdimensionen bewerten, die den langfristigen Erfolg bestimmen.

Vorab-Hardwarekosten im Vergleich zu den Lebenszyklus-Nebenkosten

Luftbetriebene Aktuatoren bieten in der Regel günstige Anfangshardware, erfordern aber eine teure laufende Stromerzeugung. Kompressoren verbrauchen enorme Mengen Strom. Im Gegensatz dazu erfordern elektronische Aktuatoren teure Vorabinvestitionen in die Hardware, verbrauchen aber unglaublich wenig Strom. Sie müssen Ihr unmittelbares Investitionsbudget mit Ihrem langfristigen betrieblichen Wartungsbudget abwägen.

Arbeitszyklusgrenzen

Luftbetriebene Geräte können kontinuierlich betrieben werden, ohne dass die Gefahr einer Überhitzung besteht. Sie bewältigen problemlos 100 % Einschaltdauer in hochaktiven Prozessen. Für elektronische Motoren gelten jedoch bestimmte Einschaltdauergrenzen. Herkömmliche Industriemotoren haben eine Einschaltdauer von 25 % oder 75 %. Wenn Sie diese Grenzwerte überschreiten, werden die internen Motorspulen überhitzen und vollständig durchbrennen.

Verhältnis von Drehmoment zu Größe

Luftdruck erzeugt in einer relativ kleinen physikalischen Kammer eine enorme Kraft. Dies verleiht luftbetriebenen Einheiten ein überlegenes Drehmoment-Größen-Verhältnis. Sie passen nahtlos in enge Rohrleitungskonfigurationen, in denen sperrige Elektrogehäuse die umgebenden Hindernisse nicht physisch überwinden können.

Positionsanzeige und Telemetrie

Elektronische Einheiten verfügen häufig über integrierte Rückkopplungsschleifen, Stellungsregler und Endschalter. Sie übermitteln lückenlos ihre genaue Position an die SPS. Luftbetriebene Geräte erfordern separate Zusatzkomponenten wie externe Schaltkästen und Näherungssensoren, um das gleiche Maß an digitaler Telemetrie zu erreichen.

Leistungsvergleichsmatrix

Implementierungsrealitäten: Lehren aus der Praxis

Reale Industrieumgebungen spiegeln selten kontrollierte Testlabore wider. Wir beobachten unterschiedliche Fehlermodi, wenn Geräte in die tatsächlichen Produktionslinien gelangen. Das Verständnis dieser Feldrealität verhindert katastrophale Systemausfälle.

Die Qualität der Anlagenluft bestimmt direkt die mechanische Zuverlässigkeit. Standard-Industriekompressoren drücken häufig Feuchtigkeit, Kompressoröl oder mikroskopisch kleine Rohrablagerungen in die Luftleitungen. Wenn dieser Schmutz einen Aktuator erreicht, verkratzt er die Innenwände des Zylinders. In kalten Umgebungen gefriert eingeschlossene Feuchtigkeit einfach. Dadurch wird der Aktuator vollständig arretiert. Um einen zuverlässigen Betrieb zu gewährleisten, müssen Sie strenge Luftfiltrationsstandards einhalten, die den ISA-Richtlinien entsprechen.

Umgekehrt beeinträchtigen elektrische Spannungsabfälle entfernte elektronische Installationen. Anlagen verfügen oft über lange Verkabelungsstrecken zu entfernten Lagertanks oder externen Verteilern. Bei Standarddrahtquerschnitten kommt es über große Entfernungen zu einem erheblichen Spannungsabfall. Durch diesen Abfall steht dem Motor nicht mehr genügend elektrische Leistung zur Verfügung, um sein Nenndrehmoment zu erzeugen. Der Aktuator bleibt schließlich mitten im Zyklus stehen und schafft es nicht, die innere Kugel vollständig einzusetzen. Ingenieure müssen die Drahtstärken anhand der Lauflängen sorgfältig berechnen.

Wasserschläge stellen eine weitere ernste Gefahr im Feld dar. In Bewegung befindliche Flüssigkeiten tragen enorme kinetische Energie. Die ultraschnelle Schließgeschwindigkeit einer luftbetriebenen Einheit kann diesen Fluss abrupt stoppen und zerstörerische Stoßwellen durch das Rohrleitungssystem zurücksenden. Mit der Zeit reißen diese Stoßwellen Rohrverbindungen auf und beschädigen empfindliche vorgeschaltete Sensoren. Eine motorbetriebene Einheit mindert natürlich genau dieses Risiko. Seine langsame Untersetzung sorgt für eine allmähliche Durchflussbegrenzung, sodass die kinetische Energie sicher abgeleitet werden kann.

Schritt-für-Schritt-Framework für die Auswahlliste

Die Auswahl der richtigen Technologie erfordert einen logischen Eliminierungsprozess. Befolgen Sie diese Schritt-für-Schritt-Anleitung, um Ihre Hardware-Spezifikationen genau einzugrenzen.

1. Schritt 1: Überprüfen Sie die verfügbaren Dienstprogramme. Bewerten Sie sofort Ihren Installationsort. Wenn zuverlässige, trockene Pflanzenluft immer noch nicht verfügbar ist, greifen Sie auf eine elektronische Lösung zurück. Die Installation eines neuen Hochleistungskompressornetzwerks ist selten gerechtfertigt, es sei denn, Sie planen, Dutzende benachbarter Komponenten gleichzeitig zu automatisieren.

2. Schritt 2: Umweltgefahren definieren. Konsultieren Sie die Sicherheitsklassifizierungen Ihrer Einrichtung. Wenn die Umgebung explosive Gase, brennbaren Staub oder leicht entflammbare Medien enthält, ist eine luftbetriebene Einheit die konformste und logischste Lösung. Das Erreichen der erforderlichen ATEX-Zulassungen für elektronische Geräte ist oft unerschwinglich.

3. Schritt 3: Bestimmen Sie die Ausfallsicherheitskritikalität. Analysieren Sie, was bei einem Totalausfall der Anlage passieren muss. Wenn die Leitung in eine streng geschlossene Position gebracht werden muss, um ein Verschütten von Chemikalien zu verhindern, sind einfachwirkende Luftsysteme strukturell überlegen. Schwere Stahlfedern bieten eine höhere Zuverlässigkeit als nachlassende Backup-Batterien.

4. Schritt 4: Modulations- und Ein/Aus-Anforderungen bewerten. Bestimmen Sie Ihre erforderliche Prozessgenauigkeit. Wenn Sie nur eine einfache Öffnungs-/Schließ-Isolierung benötigen, funktionieren Luftsysteme perfekt. Für eine präzise kontinuierliche Flusssteuerung, die auf 4-20-mA-Signale reagiert, sollten Sie jedoch stark auf motorisierte Optionen abwägen.

Nächste Aktion: Dokumentieren Sie Ihre genaue Rohrgröße, Medienart, Leitungsdruck und Betriebstemperatur. Wenn Sie diese genauen Parameter parat haben, wird sich Ihre bevorstehende Lieferantenberatung erheblich vereinfachen.

Abschluss

Keine der beiden Technologien erweist sich in allen Industrieszenarien als durchweg überlegen. Die optimale Wahl hängt weiterhin streng von Ihrer spezifischen Anwendungsumgebung und der verfügbaren Infrastruktur ab. Priorisieren Sie die allgemeine Systemsicherheit, die Einhaltung von Umweltauflagen und die Verfügbarkeit lokaler Versorgungsunternehmen, anstatt nur die Hardware-Vorabkosten zu vergleichen.

Luftbetriebene Systeme zeichnen sich durch schnelle, gefährliche und ausfallsichere kritische Prozesse aus, vorausgesetzt, Sie verfügen über eine hervorragende Luftqualität. Motorbetriebene Systeme dominieren an abgelegenen Standorten, bei präzisen Modulationsaufgaben und in Umgebungen, in denen es einfach keine Luftversorgungsanlagen gibt.

Wenn Sie bereit sind, für Ihr nächstes Projekt einen elektrischen Kugelhahn oder eine leistungsstarke luftbetriebene Einheit zu spezifizieren, stellen Sie Ihre Pläne nicht allein fertig. Kontaktieren Sie unser technisches Support-Team mit Ihren genauen Anwendungsparametern, um eine perfekte Dimensionierungs- und Auswahlberatung zu gewährleisten.

FAQ

F: Kann ein elektrischer Kugelhahn ohne Strom betrieben werden?

A: Ja, aber nur manuell oder über spezielle Failsafes. Die meisten industriellen elektronischen Stellantriebe verfügen über ein manuelles Handrad, mit dem der Bediener das Ventil während eines Stromausfalls drehen kann. Für einen automatisierten Betrieb ohne Hauptstrom muss das Gerät mit internen Batterie-Backups oder Superkondensatoren ausgestattet sein, was erhebliche Kosten verursacht und einen routinemäßigen Austausch erfordert.

F: Wie hoch ist die typische Lebensdauer eines pneumatischen Stellantriebs im Vergleich zu einem elektrischen?

A: Luftbetriebene Aktuatoren bieten in der Regel eine längere Lebensdauer, häufig über eine Million Zyklen, bevor ein einfacher Austausch von O-Ringen und Dichtungen erforderlich ist. Bei elektronischen Aktuatoren kommt es mit der Zeit zu Getriebeverschleiß und einer Verschlechterung der Motorbürsten, sodass im Allgemeinen früher intensivere mechanische Überholungen erforderlich sind, insbesondere wenn sie nicht richtig dimensioniert sind oder über ihre Einschaltdauer hinaus beansprucht werden.

F: Wie wähle ich zwischen doppeltwirkenden und pneumatischen Antrieben mit Federrückstellung?

A: Wählen Sie Federrückstellung (einfachwirkend), wenn Ihr Sicherheitsprotokoll erfordert, dass sich das Ventil bei einem Ausfall der Luftversorgung automatisch öffnet oder schließt. Wählen Sie doppeltwirkend, wenn Sie den Luftverbrauch minimieren möchten und keine definitive mechanische Ausfallsicherung benötigen, da doppeltwirkende Einheiten Luftdruck sowohl für den Öffnungs- als auch für den Schließhub benötigen.

F: Sind motorisierte Kugelhähne für die Außenmontage geeignet?

A: Ja, sofern sie ordnungsgemäß spezifiziert sind. Sie müssen Einheiten auswählen, die in NEMA 4-, NEMA 4X- oder IP67-zertifizierten Gehäusen untergebracht sind, um das Eindringen von Regen und Staub zu verhindern. Außengeräte müssen unbedingt über interne Antikondensationsheizungen verfügen, um zu verhindern, dass Temperaturabfälle Feuchtigkeit erzeugen, die die internen Leiterplatten ruiniert.
