Kugelhahn mit Zugang von oben: Design, Wartung und Anwendungen

Bei einem Kugelhahn mit Zugang von oben haben Sie über die Oberseite des Gehäuses Zugang zu allen Innenteilen. Sie nehmen die Motorhaube ab und die Kugel, die Sitze und die Dichtungen kommen heraus. Die Rohrleitung bleibt an Ort und Stelle. Diese Konstruktion spart Zeit und Geld, da Sie das Schneiden von Rohren und das Bewegen schwerer Geräte vermeiden. Sie erhalten echte Inline-Wartung. Das ist bei Öl-, Gas- und Chemieanwendungen wichtig, wo jede Stillstandsstunde Geld kostet. In diesem Artikel wird erläutert, wie das Ventil funktioniert, wie Sie es reparieren, wo Sie es verwenden und wie es im Vergleich zu einem Seiteneingangsventil abschneidet.

Wichtige Erkenntnisse

• Mit Kugelhähnen mit Zugang von oben können Sie die Innenteile reparieren, ohne das Ventil aus der Rohrleitung zu nehmen, was Zeit und Geld spart.

• Der Arbeitsdruck sinkt mit steigender Temperatur. Wählen Sie daher immer eine Ventilleistung, die der tatsächlich verwendeten Temperatur entspricht.

• Diese Ventile funktionieren am besten in anspruchsvollen Hochdruckindustrien wie der Öl-, Gas- und Chemieindustrie, in denen schnelle Reparaturen erforderlich sind.

• Ventile mit oberem Eingang haben weniger Leckstellen und halten länger als Ventile mit seitlichem Eingang. Sie scheitern auch seltener.

• Denken Sie bei der Auswahl eines Ventils an seine Druckklasse, ob die Materialien kompatibel sind und wie oft Sie es reparieren müssen.

Design des Kugelhahns mit Zugang von oben

Karosserie- und Motorhaubenstruktur

Ein Kugelhahn mit oberem Eingang verwendet ein einteiliges Gehäuse. Durch diese einteilige Konstruktion entfällt die Körperverbindung, die bei mehrteiligen Ventilen erforderlich ist. Weniger Verbindungen bedeuten weniger potenzielle Leckpfade. Das ist wichtig, wenn Sie Hochdruckmedien handhaben. Das einteilige Design verleiht dem Ventil außerdem eine höhere strukturelle Festigkeit. Sie erhalten eine bessere Haltbarkeit bei hoher Belastung.

Die Motorhaube sitzt auf der Karosserie. Sie entfernen diese Motorhaube, um an die Innenteile zu gelangen. Die Kugel, die Sitze, die Dichtungen und der Schaft kommen alle durch die obere Öffnung heraus. Ihre Rohrleitungsverbindungen bleiben während dieses Vorgangs unberührt. Diese Funktion des Zugriffs von oben prägt das gesamte Design. Es unterscheidet dieses Ventil grundsätzlich von den Modellen mit seitlichem Zugang.

Ein Kugelhahn mit vollem Durchgang von oben und ein Kugelhahn mit reduziertem Durchgang von oben verwenden beide die gleiche Gehäuseform. Die Bohrungsgröße verändert den Strömungsweg. Die Zugriffsmethode bleibt gleich. Ihre Installationsplanung wird einfacher, da Sie den Wartungspfad im Voraus kennen.

Kugel-, Sitz- und Dichtungsmechanismus

Der Ball sitzt zwischen zwei Sitzringen. Diese Sitze drücken gegen die Kugel und bilden eine Abdichtung. Ein Schaft verbindet die Kugel mit dem darüber liegenden Griff oder Betätigungselement. Wenn Sie den Schaft drehen, dreht sich die Kugel um eine Vierteldrehung. Die Bohrung richtet sich auf den Strömungsweg aus und das Ventil öffnet sich.

Die Dichtleistung dieses Ventils beruht auf mehreren Merkmalen. Bei den Sitzringen handelt es sich um federbelastete oder druckunterstützte Ausführungen. Der Leitungsdruck drückt die Sitze mit steigendem Druck fester gegen die Kugel. Diese selbstverstärkende Wirkung verbessert die Dichtungsleistung im Hochdruckbetrieb. Der Stiel verwendet außerdem mehrere Siegelbarrieren. Jede Barriere bietet zusätzlichen Schutz vor Leckagen.

Dieses Design unterstützt eine starke Leistung im Hochdruckbetrieb. Ventile der Klasse 1500 eignen sich für Öl-, Gas-, Einspritz- und Prozessanwendungen. Ventile der Klasse 2500 sind für extreme Drücke oder spezielle Einspritzanwendungen geeignet. Die folgende Tabelle zeigt, wie sich der Arbeitsdruck mit der Temperatur für Ventile der Klasse 1500 aus ASTM A105-, A216 WCB- oder A350 LF2- Materialien ändert.

Das Diagramm zeigt einen klaren Trend. Der Arbeitsdruck sinkt mit steigender Temperatur. Bei 50°C hält das Ventil 250,6 bar. Bei 325 °C sinkt dieser Wert auf 193,6 bar. Sie müssen Ihre Ventilleistung an Ihre tatsächliche Betriebstemperatur anpassen. Eine Bewertung, die bei Umgebungsbedingungen funktioniert, kann bei Prozesstemperatur versagen.

Diese Dichtungseigenschaften verleihen dem Ventil eine langfristige Haltbarkeit in anspruchsvollen Rohrleitungssystemen. Das Design gewährleistet einen sicheren und effizienten Betrieb über einen weiten Temperaturbereich.

Wartung des oberen Eingangsventils

Vorteile der Inline-Wartung

Sie müssen einen Kugelhahn mit oberem Eingang nicht aus der Rohrleitung nehmen, um ihn zu reparieren. Die Motorhaube lässt sich von oben öffnen. Durch diese Öffnung kommen alle Funktionsteile heraus. Ihre Rohrverbindungen bleiben an Ort und Stelle verschraubt. Diese eine Funktion ändert die Art und Weise, wie Sie die Wartung Ihrer gesamten Anlage planen.

Denken Sie über die andere Wahl nach. Bei einem Ventil mit seitlichem Eingang müssen Sie häufig die Leitung abschneiden, das Ventil herausheben und es an eine Werkstatt schicken. Dieser Vorgang dauert Stunden oder Tage. Es braucht auch Gerüste, Kranzeit und eine Mannschaft. Durch die Inline-Wartung entfällt fast der gesamte Aufwand. Sie isolieren das Ventil, öffnen die Oberseite und gelangen direkt an die Teile. Die Ausfallzeit sinkt von Tagen auf Stunden.

Dieser Vorteil ist in kontinuierlichen Prozesssystemen am wichtigsten. Eine Raffinerie oder Chemieanlage kann sich längere Ausfälle nicht leisten. Jede Stunde Produktionsausfall ist mit echten Kosten verbunden. Dank des Top-Entry-Designs kann Ihr Team das Ventil wiederherstellen, während der Rest der Leitung intakt bleibt. Sie halten die Anlage am Laufen und schützen Ihren Zeitplan.

Das Design unterstützt zudem die langfristige Haltbarkeit. Sie können die Kugel und die Sitze inspizieren, ohne die Rohrleitung zu stören. Kleine Probleme werden frühzeitig erkannt. Frühzeitiges Handeln verhindert plötzliche Ausfälle und verlängert die Lebensdauer des Ventils.

Übersicht über das Reparaturverfahren

Der Reparaturablauf folgt einem klaren Pfad. Jeder Schritt schützt Ihr Team und Ihre Ausrüstung. Befolgen Sie diese Reihenfolge jedes Mal.

1. Isolieren Sie das Ventil vom Prozess. Schließen Sie die vor- und nachgeschalteten Absperrventile.

2. Machen Sie den Hohlraum drucklos. Lassen Sie die eingeschlossene Flüssigkeit ab und entlüften Sie den Körper in die Atmosphäre.

3. Entfernen Sie die Motorhaubenschrauben. Heben Sie die Motorhaube von der Karosserie ab.

4. Überprüfen Sie die Kugel, die Sitze, die Dichtungen und den Schaft. Achten Sie auf Abnutzung, Riefen oder Korrosion.

5. Ersetzen Sie alle beschädigten Komponenten. Installieren Sie bei Bedarf neue Sitze und Dichtungen.

6. Bauen Sie das Ventil wieder zusammen. Ziehen Sie die Motorhaubenschrauben mit dem angegebenen Drehmoment an.

7. Testen Sie das Ventil. Stellen Sie sicher, dass die Dichtung dicht ist, bevor Sie das Gerät wieder in Betrieb nehmen.

Diese Reihenfolge eignet sich für routinemäßige Wartungsarbeiten und Notfallreparaturen. Ihre Techniker lernen es einmal und wiederholen es an jedem Ventil in der Anlage. Diese Konsistenz spart Schulungszeit und reduziert Fehler.

Viele Prozesssysteme bevorzugen mittlerweile diesen Ansatz gegenüber der vollständigen Entfernung des Ventils. Der Grund ist einfach. Der Inline-Service sorgt dafür, dass Ihre Installation unberührt bleibt. Sie vermeiden neue Dichtungen, neue Schweißnähte und erneute Dichtheitsprüfungen am Rohr selbst. Das Ventil wird mit intakten Original-Rohrverbindungen wieder in Betrieb genommen.

Ein paar praktische Gewohnheiten verbessern die Ergebnisse. Halten Sie einen Ersatzsitz und ein Dichtungsset vor Ort bereit. Notieren Sie die Drehmomentwerte für jede Ventilgröße. Kennzeichnen Sie jedes Ventil mit seiner Wartungshistorie. Diese Schritte machen aus einem guten Design ein zuverlässiges Wartungsprogramm. Ihr Team verbringt weniger Zeit damit, Fehler zu bekämpfen, und hat mehr Zeit mit der Durchführung des Prozesses.

Industrielle Anwendungen

Öl, Gas und Petrochemie

Kugelhähne mit oberem Eingang kommen überall in der Öl- und Gaskette vor. Vorgelagerte Produktions- und Bohrlocharbeiten erfordern hohe Druckleistung, starke Isolierung und Korrosionsbeständigkeit. Die Übertragung in Midstream-Pipelines erfordert eine vollständige Isolierung der Anschlüsse, ein molchbares Design und eine Abdichtung, der Sie jahrelang vertrauen können. Nachgeschaltete Raffinerien und Prozessanlagen benötigen eine enge Druck-Temperatur-Anpassung, Medienkompatibilität und Brandsicherheitsrelevanz. Gasaufbereitungsanlagen legen Wert auf Automatisierungskompatibilität und saubere Absperrung. Die folgende Tabelle verknüpft jedes Segment mit seinen wichtigsten Leistungsanforderungen.

Offshore-Plattformen schätzen das kompakte Design und die Möglichkeit, das Ventil zu befestigen, ohne es aus dicht gepackten Rohrleitungssystemen herauszuziehen. Haltbarkeit und Dichtigkeit sind an diesen Stellen ein Muss. Die zapfenmontierte Konstruktion ist für den Umgang mit hohen Drücken, hohen Durchflussraten und explosiven Gasen von entscheidender Bedeutung.

Schwerer Service und Stromerzeugung

Manche Medien finden jede Schwachstelle in einem Ventil. Ammoniak und Flusssäure zerfressen die Dichtungen und korrodieren die Standardverkleidung. Mit einem Kugelhahn mit Zugang von oben können Sie an diesen Leitungen arbeiten, ohne das Rohr zu durchtrennen. Sie öffnen die Motorhaube und tauschen direkt dort die medienberührten Teile aus. Diese reibungslose Wartung sorgt dafür, dass Ihr Prozess am Laufen bleibt und Ihr Team sicher ist.

Energieerzeugungs- und Prozesssysteme zählen auf die gleiche Stärke. Hochdruckfähigkeit und erstklassige Dichtungsleistung übertragen sich von der Öl- und Gasindustrie auf Dampf-, Chemie- und Versorgungsanwendungen. Diese industriellen Anwendungen zahlen sich durch eine lange Lebensdauer aus, wenn Sie das Ventil an die jeweilige Aufgabe anpassen. Das Design sorgt dafür, dass die Dichtungsleistung bei steigendem Druck konstant bleibt, und diese Haltbarkeit zahlt sich auf jeder anspruchsvollen Linie aus, die Sie fahren.

Kugelhähne mit oberem Eingang im Vergleich zu Kugelhähnen mit seitlichem Eingang

Strukturelle Unterschiede

Mit diesen beiden Ventilkonstruktionen können Sie Innenteile auf unterschiedliche Weise erreichen. Bei einem Kugelhahn mit oberem Eingang ist die Haube auf ein einteiliges Gehäuse geschraubt. Nehmen Sie die Motorhaube ab und ziehen Sie Kugel, Sitze und Dichtungen gerade nach oben. Ein Seiteneingangsventil hat einen in zwei oder drei Teile geteilten Körper. Sie trennen diese Teile, um an die Teile im Inneren zu gelangen. Durch diese Aufteilung entstehen weitere Verbindungen, und jede Verbindung kann ein Ort sein, an dem Undichtigkeiten entstehen.

Wie Sie zu den Teilen gelangen, verändert die Art und Weise, wie Sie mit dem Ventil arbeiten. Dank des Designs mit Zugang von oben können Sie das Ventil befestigen, während es im Rohr verschraubt bleibt. Bei der Konstruktion mit seitlichem Eingang muss oft die Leitung durchtrennt und das gesamte Ventil herausgenommen werden. Dieser Unterschied führt zu echten Ergebnissen. Im Unterwasserbetrieb über einen Zeitraum von vier Jahren hatten Ventile mit oberem Eingang eine Ausfallrate von 0 %. Seiteneingangsventile hatten im gleichen Zeitraum eine Ausfallrate von 15 %. Auch Top-Entry-Ventile hielten im Durchschnitt 12 bis 15 Jahre. Seiteneingangsventile hielten 8 Jahre.

Auswahl des richtigen Typs

Ihre Wahl hängt davon ab, was Ihnen am wichtigsten ist. Wählen Sie einen Kugelhahn mit oberem Eingang, wenn Sie ihn reparieren müssen, ohne ihn herauszunehmen, und Ihr System längere Stillstände nicht verkraften kann. Diese Ventile funktionieren gut bei kritischen Hochdruckarbeiten, bei denen es auf Abdichtung und Haltbarkeit ankommt. Sie zahlen zunächst mehr, sparen aber über die Lebensdauer des Ventils Reparaturkosten und Ausfallzeiten.

Seiteneingangsventile eignen sich für unterschiedliche Anforderungen. Sie passen in enge Räume, weil sie kleiner sind. Sie funktionieren auch in installierten Rohrleitungen, bei denen selten Reparaturen erforderlich sind. Wenn Ihr Budget niedrig ist und Ihre Arbeit einfach ist, kann ein seitliches Eingangsventil in Ordnung sein. Überlegen Sie, wie oft Sie reparieren, welche Medien Sie verwenden und wie viel Ausfallzeit Sie in Kauf nehmen können. Diese drei Punkte helfen Ihnen dabei, das richtige Design für Ihre Arbeit auszuwählen.

Auswahlkriterien

Druck, Temperatur und Materialien

Sie beginnen mit der Bewertung. ASME B16.34 teilt Ventile in Druckklassengruppen ein. Diese Klassen zeigen, wie viel Druck sie bei bestimmten Temperaturen aushalten können:

• Klasse 150, 300, 600, 900, 1500, 2500 und 4500.

Die Norm gruppiert Materialien außerdem in drei Haupttypen. Gruppe 1 umfasst Kohlenstoff- und legierte Stähle wie A216 WCB in Gruppe 1.1. In Gruppe 2 gibt es Edelstähle wie A351 CF8M in Gruppe 2.2. In Gruppe 3 gibt es Nickellegierungen wie B564 N06625 in Gruppe 3.8. Jede Gruppe hat ihre eigenen Druck-Temperatur-Bewertungen. Diese Nennwerte legen den höchsten zulässigen Druck bei verschiedenen Temperaturen fest.

Hier liegt der Kernpunkt Ihrer Auswahlarbeit. Wenn die Temperatur steigt, sinkt der maximal zulässige Druck. Sie haben dieses Muster bereits im Diagramm der Klasse 1500 gesehen. Überprüfen Sie immer auch materialspezifische Hinweise. Beispielsweise sollte LCC der Güteklasse A352 nicht über 650 °F verwendet werden, auch wenn in den Tabellen höhere Temperaturen aufgeführt sind.

Wählen Sie einen Kugelhahn mit oberem Eingang nicht allein aufgrund des Standardnamens aus. In Ihrem Datenblatt müssen Größe, Klasse, Gehäuse- und Ausstattungsmaterialien, Bohrung, Enden, Sitzdesign, Betätigung und Testanforderungen aufgeführt sein. Projektspezifikationen können über den Basisstandard hinausgehende Anforderungen hinzufügen. Wenn Sie mehrere Normen aufgelistet sehen, definieren Sie, welche davon Design, Druckprüfung, Brandschutzqualifikation, Einbaumaße, Flansche und Emissionen regelt.

Betriebs- und Wartungsanforderungen

Überlegen Sie nun, wie Sie das Ventil betreiben und warten. Überprüfen Sie die Wartungshäufigkeit, die Medienhärte und die Ausfallzeittoleranz, bevor Sie eine Entscheidung treffen. Eine Linie, die häufige Aufmerksamkeit erfordert, funktioniert am besten mit einem Design, das leicht zugänglich ist. Ein aggressives Medium wie Ammoniak oder Flusssäure erfordert korrosionsbeständige Verkleidungs- und Gehäusematerialien. Ihre Ausfalltoleranz entscheidet darüber, wie viel Sie im Voraus investieren.

Sammeln Sie die richtigen Daten für Ihre Angebotsanfrage. Geben Sie Ventiltyp, Größe, Druckklasse, Materialanforderungen, Endanschluss, Auslegungsdruck und -temperatur, Medien, Betrieb, Testanforderungen und anwendbare Projektspezifikationen an. Diese Informationen prägen die endgültige Konfiguration.

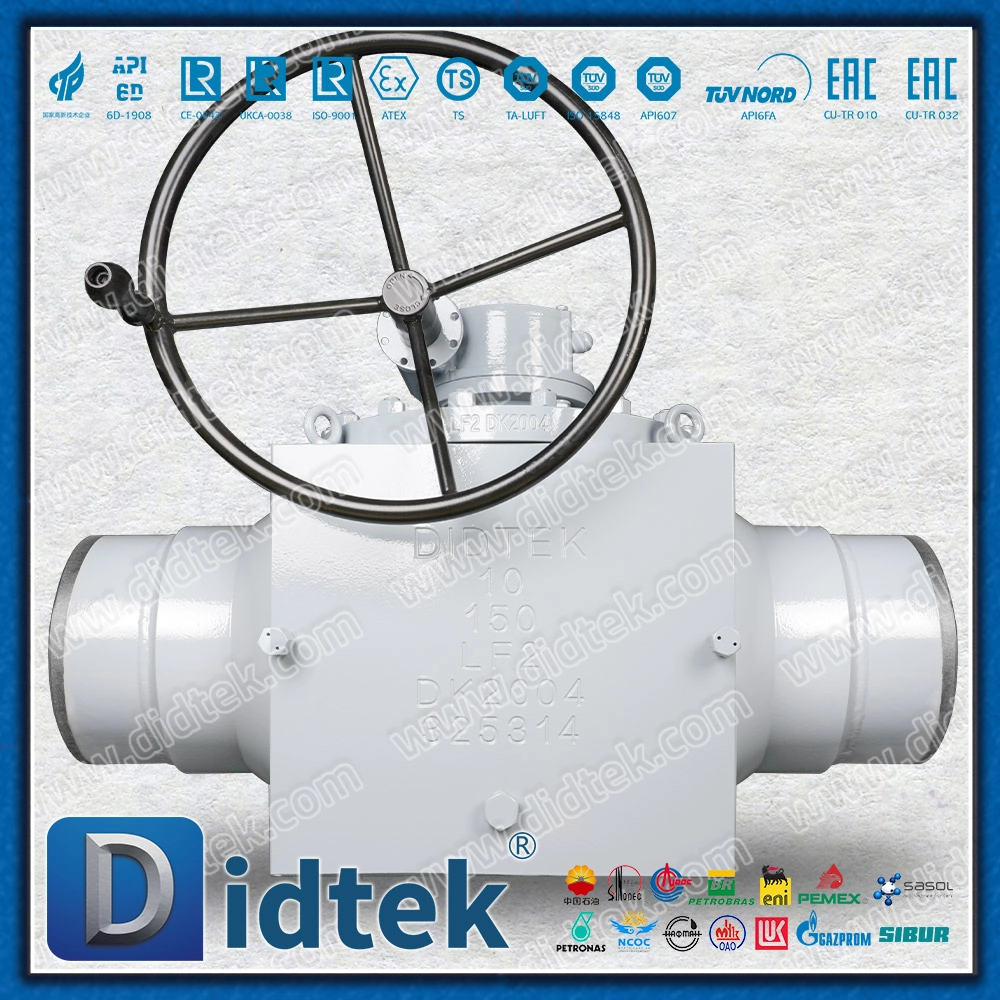

Denken Sie daran, dass ASME B16.34-Kugelhähne je nach Einsatz mit schwimmenden, zapfenmontierten , von oben zugänglichen, vollständig verschweißten oder Doppelblock- und Entlüftungskonstruktionen kombiniert werden können. Jede Konstruktion verändert Ihre Installation, Dichtungsleistung und langfristige Haltbarkeit. Passen Sie die Konstruktion an Ihre Installationsrichtlinien, Ihre Rohrleitungssysteme und Ihren Wartungsplan an. Eine sorgfältige Abstimmung schützt nun Ihre Dichtungsleistung und Ihre Installation über Jahre hinweg.

Kugelhähne mit Obeneingang sorgen für einfache Wartung und starke Leistung im Hochdruckbetrieb. Sie öffnen die Motorhaube und erreichen alle Innenteile, ohne das Rohr aufzuschneiden. Das spart Zeit und Geld. Auch Ihre Designentscheidungen sind wichtig. Passen Sie das Ventil an Ihren Druck, Ihre Temperatur und Ihr Medium an. Überlegen Sie, wie oft Sie das Ventil reparieren und wie viel Ausfallzeit Sie in Kauf nehmen können. Diese Antworten leiten Sie bei Ihrer endgültigen Auswahl.

Dieser Ventiltyp wird in modernen Industriesystemen weiterhin eine große Bedeutung haben. Kritische Anwendungen erfordern eine zuverlässige Abdichtung und schnelle Reparaturen. Sie können sich darauf verlassen, dass dieses Design Ihren Prozess viele Jahre lang am Laufen hält.

FAQ

Wie unterscheidet sich ein Kugelhahn mit oberem Eingang von anderen Kugelhähnen?

Mit einem Kugelhahn mit Zugang von oben können Sie alle Innenteile durch die obere Öffnung erreichen. Sie nehmen die Haube ab, ohne das Ventil aus der Rohrleitung zu ziehen. Dieses Design verwendet ein einteiliges Gehäuse, das die Leckagewege reduziert. Für Reparaturen müssen seitliche Einlassventile vollständig entfernt werden.

Was ist der Hauptwartungsvorteil dieses Ventils?

Sie reparieren das Ventil, ohne die Rohrleitung zu zerschneiden. Die Motorhaube lässt sich von oben öffnen. Durch diese Öffnung kommen alle Funktionsteile heraus. Ihre Ausfallzeit sinkt von Tagen auf Stunden. Dieser Wartungsvorteil eignet sich gut für kontinuierliche Prozesssysteme.

Wo werden Kugelhähne mit Obeneingang eingesetzt?

Sie finden diese Ventile in Öl- und Gas-, Petrochemie- und Energieerzeugungsanlagen. Sie verarbeiten stark beanspruchte Medien wie Ammoniak und Flusssäure. Ihre Hochdruckfähigkeit unterstützt anspruchsvolle Anwendungen. Das Design funktioniert dort gut, wo die Inline-Wartung am wichtigsten ist.

Wie wirkt sich die Temperatur auf die Ventilleistung aus?

Der Arbeitsdruck sinkt mit steigender Temperatur. Ein Ventil der Klasse 1500 hält 250,6 bar bei 50 °C. Bei 325 °C sinkt dieser Wert auf 193,6 bar. Passen Sie Ihre Ventilleistung an Ihre tatsächliche Betriebstemperatur an, um eine zuverlässige Leistung zu gewährleisten.

Was sollten Sie vor der Installation prüfen?

Vor dem Einbau Druckklasse und Materialverträglichkeit prüfen. Planen Sie Ihre Installation so, dass sie einen Wartungszugang beinhaltet. Stellen Sie sicher, dass die Installationsanforderungen Ihren Systemspezifikationen entsprechen.
