Ein Rückschlagventil ist ein automatisches Durchflusskontrollgerät, das die Bewegung von Flüssigkeit in eine Richtung zulässt und dabei hilft, den Rückfluss zu verhindern. Diese einfache Funktion schützt Pumpen, Kompressoren, Rohrleitungen, Wärmetauscher und Prozessgeräte vor Rückströmung und Druckstörungen. Wenn Sie fragen, was ein Rückschlagventil ist , lautet die kurze Antwort: ein unabhängig arbeitendes Einwegventil. Seine Scheiben, Kugeln, Kolben oder Platten reagieren auf den Druckunterschied in der Leitung. Dieser Leitfaden erklärt die Funktionsweise von Rückschlagventilen, vergleicht die wichtigsten Konstruktionen und skizziert praktische Auswahlkriterien für Industriesysteme.

Wichtige Erkenntnisse

• Ein Rückschlagventil ist ein automatisches Einwegventil. Es öffnet sich, wenn der Vordruck die Schließkraft übersteigt, und schließt, wenn der Durchfluss stoppt oder sich umkehrt.

• Rückschlagventil, Einwegventil und Rückschlagventil beschreiben in der Regel die gleiche Grundfunktion. Das genaue Design ist immer noch wichtig, da verschiedene Branchen unterschiedliche Terminologie verwenden.

• Zu den Hauptausführungen gehören Schwenk-, Wafer-, Hub-, Doppelplatten- und Kolbenrückschlagventile. Jedes hat unterschiedliche Durchfluss-, Installations-, Wartungs- und Druckabfalleigenschaften.

• Der Öffnungsdruck ist der minimale Vordruck, der erforderlich ist, um mit dem Öffnen des Ventils zu beginnen. Er unterscheidet sich vom Druckabfall an einem voll funktionsfähigen Ventil.

• Die richtige Durchflussrichtung und Einbaulage sind unbedingt erforderlich. Ein rückwärts oder außerhalb der zulässigen Ausrichtung installiertes Rückschlagventil schützt das System möglicherweise nicht.

• Material, Druckklasse, Temperatur, Flüssigkeitsreinheit, Leitungsgröße und Überspannungsrisiko sollten vor der Bestellung überprüft werden. Ein kostengünstiges Ventil ist keine gute Wahl, wenn es zu Wasserschlägen kommt oder häufig gewartet werden muss.

Was ist ein Rückschlagventil?

Ein Rückschlagventil ist ein selbsttätiges Ventil, das den Durchfluss in eine bevorzugte Richtung zulässt und gleichzeitig den Durchfluss in die entgegengesetzte Richtung begrenzt. Im Gegensatz zu einem Absperrschieber, Durchgangsventil oder Kugelhahn ist normalerweise kein Handrad, Aktuator oder Bedienersignal erforderlich, um die Position zu ändern. Das bewegliche Verschlusselement reagiert auf Flüssigkeitsdruck, Schwerkraft, eine Feder oder eine Kombination dieser Kräfte.

In Vorwärtsrichtung bewegt der Druck am Einlass die Scheibe, die Platten, die Kugel oder den Kolben vom Sitz weg. Dadurch entsteht ein offener Durchgang. Wenn sich der stromaufwärtige Fluss verlangsamt, stoppt oder umkehrt, kehrt das Verschlusselement zum Sitz zurück. Die Dichtung begrenzt den Rückfluss und schützt je nach Systemanordnung nach- oder vorgeschaltete Geräte.

Das industrielle Rückschlagventilsortiment von Didtek umfasst Schwenk-, Hub-, Kippscheiben-, Axialfluss-, Schmetterlings-, Vertikal-, Flansch- und Wafer-End-Konfigurationen. Das beste Design hängt von der Leitungsgröße, der Flüssigkeit, dem Druck, der Temperatur, der Installationsrichtung, dem zulässigen Druckabfall und der erforderlichen Reaktion auf Strömungsumkehr ab.

Rückschlagventile sind im Allgemeinen eher Absperr- oder Schutzvorrichtungen als Durchflussregelventile. Sie sind so ausgewählt, dass sie den Rückfluss stoppen und nicht für eine präzise Drosselung sorgen. Der Betrieb eines Standard-Rückschlagventils in einer instabilen, teilweise geöffneten Position kann zu Vibrationen, Scheibenverschleiß, Geräuschen und vorzeitigen Sitzschäden führen.

Terminologie für Rückschlagventil, Rückschlagventil und Rückschlagventil

Die Begriffe Rückschlagventil , , Rückschlagventil und Rückschlagventil sind eng verwandt. Sie beziehen sich alle auf ein Ventil, das den Durchfluss in eine Richtung zulassen und den Durchfluss in die andere drosseln soll. Der bevorzugte Begriff hängt oft von der Landessprache, der Branchenpraxis oder dem geltenden technischen Standard ab.

Diese Begriffe identifizieren nicht die interne Konstruktion. Ein Rückschlagventil, ein Hubrückschlagventil, ein Kolbenrückschlagventil oder ein Doppelplatten-Rückschlagventil können alle als Einweg- oder Rückschlagventil bezeichnet werden. Geben Sie beim Kauf den tatsächlichen Karosseriestil und die Betriebsanforderungen an, anstatt sich nur auf den Namen zu verlassen.

Beispielsweise kann ein Käufer nach „Rückschlagventil, Einwegventil“ suchen, während in einer Konstruktionszeichnung „NRV“ verwendet wird. Der Lieferant sollte dennoch bestätigen, ob die Anwendung ein Schwenk-, Wafer-, Hub-, Kolben- oder ein anderes Design erfordert. Dadurch wird vermieden, dass Sie ein Ventil erhalten, das die allgemeine Funktion erfüllt, aber nicht zur Rohranordnung, Strömungsgeschwindigkeit, Druckklasse oder zum Wartungsplan passt.

Wie funktioniert ein Rückschlagventil?

Die Antwort auf die Funktionsweise eines Rückschlagventils beginnt mit der Druckdifferenz am Verschlusselement. Das Ventil öffnet, wenn die vorgeschaltete Kraft groß genug ist, um den Verschluss von seinem Sitz wegzubewegen. Er schließt, wenn die stromabwärtige Kraft, die Schwerkraft, die Federkraft oder der Rückfluss den Verschluss zurück in Richtung Sitz bewegt.

Der Arbeitsablauf umfasst normalerweise vier Phasen:

1. Kein Durchfluss oder statischer Zustand: Das Verschlusselement liegt auf dem Sitz auf. Das Ventil ist normalerweise geschlossen, die genaue Position hängt jedoch von der Konstruktion und Installation ab.

2. Der Vorwärtsdruck steigt: Der Einlassdruck erzeugt eine Kraft, die die Scheibe, Platte, Kugel oder den Kolben vom Sitz wegbewegt.

3. Der Vorwärtsfluss setzt sich fort: Das Verschlusselement bleibt geöffnet, solange die Druck- und Strömungskräfte ausreichend sind. Der Durchgang erzeugt einen gewissen Druckverlust.

4. Durchfluss nimmt ab oder kehrt sich um: Das Verschlusselement bewegt sich in Richtung Sitz. Ein kontrollierter Schließvorgang hilft, den Rückfluss zu begrenzen und kann Druckstöße reduzieren.

Die Schließgeschwindigkeit ist wichtig. Wenn das Element zu langsam schließt, kann ein großes Flüssigkeitsvolumen umkehren, bevor der Sitz erreicht wird. Wenn es zu schnell schließt, kann es zu einer Druckspitze im System kommen, die als Wasserschlag oder hydraulischer Schock bezeichnet wird. Ventilgeometrie, Federauswahl, Scheibengewicht, Strömungsgeschwindigkeit, Rohrleitungsanordnung und die Position des Ventils beeinflussen alle das Ergebnis.

Einige Rückschlagventile verwenden eine Feder, um das Schließen zu unterstützen. Andere verlassen sich hauptsächlich auf die Schwerkraft, den Gegendruck oder das Gewicht der Scheibe. Ein federbelastetes Design kann für bestimmte Ausrichtungen flexibler sein, während ein schwerkraftabhängiges Design eine bestimmte horizontale oder vertikale Installation erfordern kann. Überprüfen Sie vor der Installation immer die Ausrichtungsgrenzen des Herstellers.

Wie Rückschlagventile den Rückfluss verhindern

Rückfluss kann auftreten, wenn eine Pumpe stoppt, ein Kompressor abschaltet, eine nachgeschaltete Leitung unter Druck steht oder zwei verbundene Systeme mit unterschiedlichen Drücken arbeiten. Ohne Rückschlagventil kann Flüssigkeit durch die Pumpe oder die Prozessausrüstung zurückfließen. Dies kann dazu führen, dass sich das Laufrad in die falsche Richtung dreht, es zu Verschmutzungen kommt, der Ansaugstrom verloren geht, der Druck instabil wird oder die angeschlossenen Geräte beschädigt werden.

Ein Rückschlagventil verhindert diese Sequenz, indem es eine auf Druck reagierende Barriere schafft. Mit sinkendem Vorwärtsdruck nähert sich das Verschlusselement dem Sitz. Sobald der Hinterdruck größer als der Vordruck wird, wird das Element in die geschlossene Position gedrückt. Ein richtig ausgewähltes Ventil schließt, bevor der Rückfluss schwerwiegend wird, und behält die erforderliche Leckageleistung bei.

Allerdings kann kein Rückschlagventil jedes hydraulische Ereignis alleine beseitigen. Ventilposition, Schließeigenschaften, Rohrlänge, Flüssigkeitskompressibilität, Pumpenträgheit und Systemsteuerungen beeinflussen alle das Übergangsverhalten. Für kritische Pump- oder Rohrleitungssysteme benötigen Ingenieure möglicherweise eine dynamische Studie, ein schlagfreies Design, einen gedämpften Schließmechanismus oder zusätzliche Überspannungsschutzausrüstung.

Berücksichtigen Sie bei der Prüfung der Funktionsweise eines Rückschlagventils die vollständige Schutzpflicht:

• Verhindert den Rückfluss durch Pumpen und Kompressoren.

• Hilft, den Druck in einer Rohrleitung oder einem Abzweigkreislauf aufrechtzuerhalten.

• Verhindert, dass ein Vorsatzgerät eine inaktive Maschine versorgt.

• Reduziert das Risiko einer Kreuzkontamination im Prozess.

• Unterstützt Parallelpumpen- und Parallelkompressorbetrieb.

• Trägt zum Schutz von Wärmetauschern, Filtern, Messgeräten und anderen empfindlichen Geräten bei.

• Begrenzt den Abfluss oder Rückfluss, wenn ein System heruntergefahren wird.

Um diese Vorteile zu erzielen, muss das Ventil an der richtigen Stelle installiert werden. Ein zu weit von einer Pumpe entfernt platziertes Rückschlagventil kann beispielsweise nicht schnell genug schließen, um einen schädlichen Rückfluss zu verhindern.

Überprüfen Sie die Durchflussrichtung des Ventils

Jedes Rückschlagventil hat eine bevorzugte Durchflussrichtung. Dies wird normalerweise durch einen auf den Körper gegossenen, eingeprägten oder aufgemalten Pfeil angezeigt. Der Pfeil sollte vom vorgesehenen Einlass zum vorgesehenen Auslass zeigen. Dies ist eine der wichtigsten Kontrollen vor der Installation.

Die Strömungsrichtung wird durch die Sitz- und Verschlusskonstruktion bestimmt. Bei einem Rückschlagventil drückt die Vorwärtsströmung die Klappe vom Sitz weg. Bei einem Hub- oder Kolbenrückschlagventil hebt die Vorwärtsströmung den Verschluss vertikal vom Sitz an. Bei einem Doppelplatten-Rückschlagventil öffnet der Vorwärtsdruck die beiden Platten gegen die Federkraft. Wenn eines dieser Ventile verkehrt herum eingebaut wird, kann das Öffnen verhindert oder eine sofortige Undichtigkeit entstehen.

Wichtig ist auch die Orientierung:

• Horizontaler Einbau: Üblich bei Rückschlagklappen und vielen Flanschausführungen.

• Vertikaler Aufwärtsfluss: Geeignet für ausgewählte Hub-, Kolben- oder federunterstützte Rückschlagventile.

• Vertikaler Abwärtsfluss: Oft ungeeignet, es sei denn, die Konstruktion lässt dies ausdrücklich zu.

• In der Nähe von Pumpen oder Krümmern: Erfordert Aufmerksamkeit auf Turbulenzen und stabile Strömungsbedingungen.

• Zwischen Waferflanschen: Erfordert korrekte Zentrierung, Schraubenspiel und Scheibenbewegung.

Gehen Sie nicht davon aus, dass ein Ventil, das für den horizontalen Einsatz geeignet ist, automatisch auch für den vertikalen Einsatz geeignet ist. Das Scheibengewicht, die Federkraft, die Sitzgeometrie und die minimale Strömungsgeschwindigkeit können die Leistung verändern. Im Produktdatenblatt sollte die zulässige Einbaulage angegeben sein.

Haupttypen von Rückschlagventilen

Die wichtigsten Rückschlagventiltypen unterscheiden sich durch die Art und Weise, wie sich das Verschlusselement bewegt und wie es auf den Durchfluss reagiert. Die in diesem Leitfaden am häufigsten behandelten Industriedesigns sind Schwenk-, Wafer-, Hub-, Doppelplatten- und Kolbenrückschlagventile.

Es gibt keinen einzigen besten Typ für jede Zeile. Bei der richtigen Wahl werden Rückflussschutz, Druckabfall, Leitungsgröße, Strömungsgeschwindigkeit, Installationsraum, Wartung und Kosten in Einklang gebracht.

Rückschlagventil

Eine Rückschlagklappe verwendet eine Klappscheibe. Der Vorwärtsfluss drückt die Scheibe vom Sitz weg. Wenn sich die Strömung verlangsamt oder umkehrt, schwingt die Scheibe zurück zum Sitz und verschließt den Durchgang. Das Scharnier und die Scheibe können für unterschiedliche Strömungsbedingungen ausgelegt werden, einschließlich Standard-, Gegengewichts-, Kippscheiben- oder gedämpfter Anordnung.

Die Auswahl an Rückschlagklappen von Didtek umfasst Industrievarianten wie Schwerkaliber-Schwerhammer-, Edelstahl-, Wärmemantel-, Flansch-, Gegengewichts-, Druckdichtungs- und Hochdruckausführungen. Diese Variationen zeigen, dass es sich bei der „Rückschlagklappe“ um eine Designfamilie und nicht um eine feste Spezifikation handelt.

Rückschlagklappen werden häufig für Wasser-, Öl-, Gas-, Dampf- und allgemeine Prozessleitungen in Betracht gezogen. Im vollständig geöffneten Zustand können sie einen relativ direkten Strömungsweg bieten. Größere Flanschversionen können praktisch sein, wenn die Rohrleitung genügend Platz für die Bewegung der Scheiben und Wartungszugang bietet.

Zu den wichtigsten Auswahlpunkten gehören:

• Einbaulage und zulässige Durchflussrichtung.

• Scheibengewicht und Scharnieranordnung.

• Mindestströmungsgeschwindigkeit, die erforderlich ist, um die Scheibe stabil zu halten.

• Schließzeit und Gefahr eines Rückflussstoßes.

• Anforderungen an Sitzmaterial und Leckage.

• Druckklasse, Temperatur und Endanschluss.

• Zugang zur Inspektion oder zum Austausch der Scheiben- und Scharnierkomponenten.

Bei Systemen mit häufigen Pumpenauslösungen oder empfindlichen rotierenden Geräten muss möglicherweise ein Standard-Schwenkdesign mit einer nicht zuschlagenden, kippbaren oder federunterstützten Alternative verglichen werden. Das Ziel besteht nicht nur darin, den Rückfluss zu blockieren, sondern auch mit einer akzeptablen Systemdynamik zu schließen.

Wafer-Rückschlagventil

Zwischen zwei Rohrflanschen wird ein Zwischenflansch-Rückschlagventil eingebaut. Sein dünner Körper und die kurze Baulänge können den Installationsraum und das Gewicht im Vergleich zu einigen Designs mit Flanschkörper reduzieren. Je nach Konstruktion kann es sich bei dem Verschluss um eine Einzelscheibe, eine Hubscheibe, eine Kippscheibe oder eine Doppelplatte handeln.

Das Sortiment an Wafer-Rückschlagventilen umfasst Einzelplatten-, Doppelplatten-, Hub-, Metalldichtungs-, Schmiedestahl-, Edelstahl- und andere Industriekonfigurationen. Stellen Sie bei der Auswahl eines Zwischenflanschventils sicher, dass das Gehäuse mit den Gegenflanschen kompatibel ist und dass die Scheibe oder Platten im Rohr genügend Spiel haben.

Zu den wichtigen Installationsprüfungen gehören:

1. Bestätigen Sie Flanschstandard, Nenngröße, Druckklasse und Dichtungsanordnung.

2. Überprüfen Sie den minimalen und maximalen Rohrinnendurchmesser des Ventils.

3. Stellen Sie sicher, dass die Schrauben die Bewegung der Scheibe oder der Federkomponenten nicht behindern.

4. Zentrieren Sie das Ventil genau zwischen den Flanschen.

5. Vermeiden Sie die Installation des Ventils unmittelbar hinter starken Turbulenzen, es sei denn, die Konstruktion lässt dies zu.

6. Überprüfen Sie, ob das Ventil horizontale, vertikal nach oben gerichtete oder andere Ausrichtungen unterstützt.

Die Wafer-Konstruktion ist dort attraktiv, wo der Platz begrenzt ist, aber ein kurzer Körper macht eine ordnungsgemäße Durchfluss- und Wartungsprüfung nicht überflüssig. Ein Ventil, das sich nur schwer zwischen festen Flanschen entfernen lässt, kann die Lebenszykluskosten erhöhen, insbesondere bei schmutzigem oder korrosivem Betrieb.

Rückschlagventil anheben

Ein Hubrückschlagventil verwendet eine geführte Scheibe oder einen geführten Kolben, der sich vertikal vom Sitz weg und zum Sitz hin bewegt. Vorwärtsdruck hebt das Verschlusselement an. Gegendruck, Schwerkraft und manchmal eine Feder bringen ihn in die geschlossene Position zurück. Durch die geführte Bewegung kann ein stabiler Sitz gewährleistet werden, bei der Installation des Ventils muss jedoch normalerweise auf die Einbauausrichtung geachtet werden.

Die Produktpalette von Hubrückschlagventilen umfasst Beispiele aus Gussstahl, DIN, Hochdruck und Kolbenventilen. Auf der Seite werden auch Produkte wie ein Duplex-2205-Kolbenrückschlagventil und ein Hochdruck-Monel-Flanschrückschlagventil aufgeführt, die zeigen, wie geführte Rückschlagventilkonstruktionen an verschiedene Materialien und Dienste angepasst werden können.

Hubrückschlagventile können für Dampf-, Gas-, Flüssigkeits- und Hochdruckprozessanwendungen geeignet sein, bei denen der Strömungsweg und die Ausrichtung akzeptabel sind. Im Vergleich zu einigen Schaukelkonstruktionen kann der geführte Verschluss eine positive Bewegung in Richtung Sitz ermöglichen. Der Kompromiss kann je nach Körpermuster und Scheibenweg ein eingeschränkterer Strömungsweg und ein höherer Druckabfall sein.

Überprüfen Sie Folgendes, bevor Sie ein Aufzugsdesign auswählen:

• Ob das Ventil für den horizontalen oder vertikalen Einsatz vorgesehen ist.

• Erforderliche Strömungsgeschwindigkeit und Mindestdruck für stabiles Öffnen.

• Druckabfall bei normalem und maximalem Durchfluss.

• Sitzverschleiß durch Feststoffe oder wiederholtes Radfahren.

• Kolben-, Führungs-, Feder- und Sitzmaterialien.

• Zugang für Reinigung und Wartung.

Hubrückschlagventile sollten nicht allein aufgrund der Nenngröße ausgewählt werden. Die interne Durchgangs- und Verschlussbewegung kann sowohl die Durchflusskapazität als auch die Reaktion auf Bedingungen mit geringem Durchfluss beeinflussen.

Doppelplatten-Rückschlagventil

Ein Doppelplatten-Rückschlagventil verwendet zwei halbkreisförmige Platten, die um ein zentrales Scharnier oder eine zentrale Welle montiert sind. Federn helfen dabei, die Platten in die geschlossene Position zu bewegen. Vorwärtsdruck öffnet die Platten, während Rückwärtsdruck und Federkraft sie schließen. Das Design ist oft kompakt und leicht und eignet sich daher dort, wo Einbaulänge und Ventilgewicht kontrolliert werden müssen.

Das Doppelplatten-Wafer-Rückschlagventilsortiment von Didtek umfasst CF8M-Konfigurationen aus Edelstahl, geschmiedetem Stahl, ohne Halter, API 594 und andere Doppelplattenkonfigurationen. Die Produktlisten zeigen, dass Material, Druckklasse, Halterungsdesign, Sitzdesign und Standardkonformität zwischen den Modellen erheblich variieren können.

Doppelplattenkonstruktionen werden häufig für Wasser-, Öl-, Gas-, Chemie-, Schifffahrts-, HVAC- und Prozessrohrleitungen bewertet. Ihr federunterstützter Verschluss kann dazu beitragen, den Rückflussweg zu reduzieren, die tatsächliche Leistung hängt jedoch von der Feder, der Scheibenmasse, der Strömungsgeschwindigkeit, der Ventilposition und der Systemdynamik ab.

Zu den Vorteilen können gehören:

• Kompakte Einbaumaße.

• Geringeres Einbaugewicht als einige herkömmliche Rückschlagventile mit Flansch.

• Federunterstützter Schließvorgang.

• Eignung für viele Wafer-Flansch-Anordnungen.

• Verfügbare Metallsitz- und Weichsitzkonfigurationen.

Zu den möglichen Einschränkungen gehören Empfindlichkeit gegenüber Fremdkörpern, Federverschleiß, Scheibenspiel und geringer oder instabiler Durchfluss. Überprüfen Sie die Mindestdurchflussdaten und Installationsanweisungen des Herstellers, insbesondere wenn das Ventil in der Nähe eines Pumpenauslasss, eines Winkelstücks, eines Reduzierstücks oder eines Steuerventils installiert wird.

Kolbenrückschlagventil

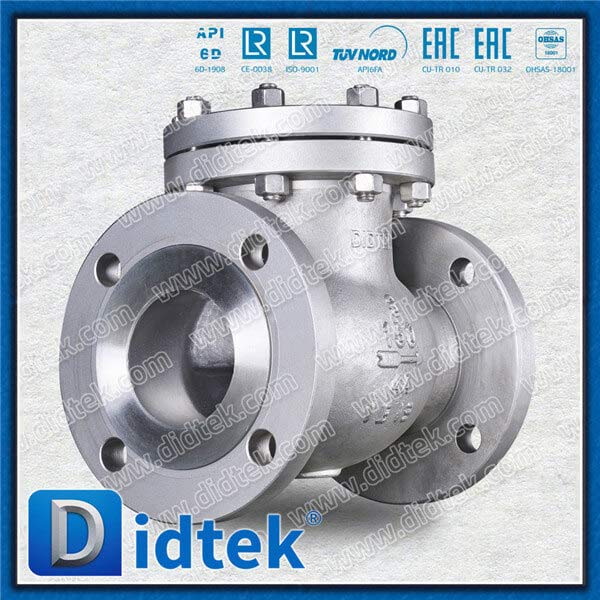

Ein Kolbenrückschlagventil verwendet einen geführten Kolben oder Stopfen, der sich je nach Ausführung entlang der Durchflussachse oder senkrecht zum Sitz bewegt. Der Kolben kann durch eine Feder, Schwerkraft oder Flüssigkeitsdruck unterstützt werden. Geführte Bewegungen können dazu beitragen, die Ausrichtung aufrechtzuerhalten und bei ausgewählten Hochdruck- oder Prozessanwendungen einen kontrollierten Sitz zu gewährleisten.

Kolbenrückschlagventile werden üblicherweise in Betracht gezogen, wenn das System einen stärker geführten Verschluss erfordert, als eine einfache Schwingscheibe bieten kann. Sie können in Dampf-, Gas-, Flüssigkeits-, Pumpenentladungs- und Hochdruckanwendungen eingesetzt werden. Ihre Eignung ist abhängig von Druckabfall, Strömungsgeschwindigkeit, Temperatur, Kolben- und Führungsmaterialien sowie der zulässigen Einbaulage.

Da der Kolben und die Führung Innenflächen bilden, reagiert das Ventil möglicherweise empfindlicher auf verunreinigte Flüssigkeiten als eine einfache Schwenkkonstruktion mit vollem Durchgang. Feststoffe, Zunder und Korrosionsprodukte können die Bewegung einschränken. Wenn die Leitung Partikel enthält, erkundigen Sie sich nach Abständen, Verschleißflächen, Spülungen und Wartungsintervallen.

Bestätigen Sie für eine Kolbenkonstruktion:

• Durchflussrichtung und Einbaulage.

• Öffnungsdruck und Öffnungsdruck.

• Druckabfall über den gesamten Betriebsbereich.

• Überlegungen zum Federmaterial und zur Ermüdung.

• Kompatibilität der Sitz- und Kolbenmaterialien.

• Inspektions- und Austauschverfahren.

Druckabfall und Öffnungsdruck

Beim Vergleich von Rückschlagventilen sind vor allem zwei Begriffe wichtig: Druckabfall und Öffnungsdruck.

Der Druckabfall ist die Differenz zwischen dem Vor- und Nachdruck, während Flüssigkeit durch ein offenes oder teilweise geöffnetes Ventil fließt. Jedes Rückschlagventil erzeugt einen gewissen Druckverlust, da die Strömung um das Verschlusselement herum und durch das Innengehäuse verläuft. Ein übermäßiger Druckabfall kann die Pumpeneffizienz verringern, die Betriebskosten erhöhen, die Durchflusskapazität einschränken und unerwünschte Geschwindigkeiten oder Geräusche erzeugen.

Der Öffnungsdruck ist die minimale stromaufwärtige Druckdifferenz, die erforderlich ist, um das Verschlusselement vom Sitz wegzubewegen. Ein Rückschlagventil mit niedrigem Öffnungsdruck kann bei einer kleinen Druckdifferenz öffnen. Dies kann in Niederdruckkreisläufen, schwerkraftgespeisten Systemen, Pumpensaugleitungen oder Anwendungen nützlich sein, bei denen der verfügbare Differenzdruck begrenzt ist.

Ein niedriger Öffnungsdruck ist nicht automatisch ideal. Wenn sich das Ventil bei instabilem Durchfluss zu leicht öffnet, können die Scheibe oder die Platten flattern. Flattern kann zu Geräuschen, Vibrationen, Verschleiß und unzuverlässiger Abdichtung führen. Das Ventil sollte sich bei normalem Durchfluss so weit öffnen, dass es stabil bleibt und nicht nur zu heben beginnt.

Fragen Sie bei der Überprüfung der Leistungsdaten nach:

• Öffnungsdruck in der angegebenen Einbaurichtung.

• Druckabfall bei normalem, minimalem und maximalem Durchfluss.

• Daten zum Durchflusskoeffizienten oder zur entsprechenden Kapazität, sofern verfügbar.

• Minimale stabile Strömungsgeschwindigkeit.

• Schließzeit- oder dynamische Antwortinformationen.

• Leckageleistung nach wiederholtem Betrieb.

Das richtige Gleichgewicht ist ein Ventil, das zuverlässig öffnet, stabil arbeitet, einen akzeptablen Druckverlust erzeugt und schließt, bevor der Rückfluss schädlich wird.

Überprüfen Sie Ventilmaterialien und Druckklassen

Die Materialauswahl sollte sich an der Flüssigkeit, der Temperatur, dem Druck, der Korrosionsumgebung und der erwarteten Lebensdauer orientieren. Zu den gängigen Materialien für Rückschlagventilkörper gehören Kohlenstoffstahl, geschmiedeter Stahl, Edelstahl, Duplex-Edelstahl, Nickellegierungen, Bronze und ausgewählte nichtmetallische Materialien für geeignete Niederdruckanwendungen.

Der benetzte Beschnitt muss zusammen mit der Karosserie überprüft werden. Scheiben-, Platten-, Kolben-, Scharnier-, Feder-, Sitz-, Schaft-, Befestigungs- und Dichtungsmaterialien können die tatsächliche Kompatibilität des Ventils bestimmen. Ein rostfreier Körper garantiert nicht, dass jede innere Feder oder jeder Sitz für den Einsatz in Chlorid-, Säure-, Oxidations- oder Hochtemperaturbetrieben geeignet ist.

Die Druckklasse sollte auch als vollständige Designbewertung und nicht als einfache maximale PSI-Angabe behandelt werden. Abhängig vom Projekt kann die Spezifikation ASME-Klasse 150, 300, 600, 900, 1500 oder 2500 oder eine PN-Bezeichnung für ein anderes Rohrleitungssystem verwenden. Der zulässige Druck ändert sich typischerweise je nach Körpermaterial und Temperatur.

Überprüfen Sie diese Punkte gemeinsam:

Geschmiedete Gehäuse können für ausgewählte Anwendungen mit kleinem Durchmesser oder hohem Druck in Betracht gezogen werden, während Gussgehäuse für größere Größen und komplexe Durchgänge praktisch sein können. Die richtige Wahl hängt vom Projektstandard, dem Herstellungsweg, den Inspektionsanforderungen und den Servicebedingungen ab.

Rückschlagventilstandards: API 594, API 602 und API 6D

Standards helfen bei der Definition von Design, Abmessungen, Materialien, Tests und Leistungserwartungen. Der anwendbare Standard sollte im Datenblatt des Projektventils und in der Kaufspezifikation bestätigt werden.

API 594

API 594 wird häufig mit Rückschlagventilen wie Wafer-, Laschen-, Doppelplatten- und Kippscheibenkonstruktionen in Verbindung gebracht. Es wird oft erwähnt, wenn das Projekt eine kompakte Rückschlagventilkonstruktion für Industrierohrleitungen erfordert. Bestätigen Sie die spezifische Ausgabe, den Größenbereich, die Druckklasse, die Materialien, die Prüfung und die zusätzlichen Anforderungen.

API 602

API 602 bezieht sich auf kompakte Schieber-, Durchgangs- und Rückschlagventile aus Stahl für ausgewählte Anwendungen mit kleinem Durchmesser. Es kann für geschmiedete oder kompakte Rückschlagventilkonstruktionen relevant sein, wenn das Projekt diese Norm erfordert. Das Ventil sollte anhand des genauen Umfangs und der Anforderungen der Kaufspezifikation überprüft werden.

API 6D

API 6D wird häufig für Ventile in Rohrleitungen und Rohrleitungssystemen verwendet, einschließlich anwendbarer Rückschlagventilkonstruktionen. Ein Projekt kann auf API 6D verweisen, wenn Pipeline-Isolierung, Tests, Dokumentation und funktionale Anforderungen wichtig sind. Der Lieferant sollte ermitteln, welche Anforderungen für das angebotene Ventil gelten, und die erforderlichen Aufzeichnungen bereitstellen.

Andere Standards können ebenfalls relevant sein. Dazu können ASME B16.34 für Ventildesign und Druck-Temperatur-Überlegungen, ASME B16.5 oder B16.47 für Flansche, ASME B16.10 für Baulängenabmessungen, API 598 für Inspektion und Tests sowie Brandschutz- oder flüchtige Emissionsanforderungen gehören, wenn der Service dies erfordert.

Gehen Sie nicht davon aus, dass ein Ventil einer Norm entspricht, nur weil die Produktkategorie einen ähnlichen Namen verwendet. Bestätigen Sie die genaue Norm, Ausgabe, Geltungsbereich, Druckklasse, Materialgüte, Prüfplan und Zertifikatsanforderungen schriftlich.

Industrielle Rückschlagventilanwendungen

Rückschlagventile werden in vielen Branchen eingesetzt, da sowohl in einfachen Versorgungsleitungen als auch in stark regulierten Prozesssystemen ein Rückflussschutz erforderlich ist. von Didtek Die Industrieventillösungen decken Anwendungsbereiche wie Industriegas, Schifffahrt und Stromerzeugung ab, während die Rückschlagventilkategorie auch Öl und Gas, Pharmazie, Wasseraufbereitung, Poolzirkulation, HVAC und industrielle Prozesssysteme umfasst.

Öl und Gas

Rückschlagventile können Pumpen, Kompressoren, Rohrleitungen, Gasverarbeitungsgeräte und Einspritzsysteme schützen. Bei der Materialauswahl müssen möglicherweise Kohlenwasserstoffe, saure Bestandteile, Druckwechsel, Brandschutz, diffuse Emissionen und Niedertemperaturbedingungen berücksichtigt werden.

Wasseraufbereitungs- und Pumpensysteme

Pumpenauslassleitungen verwenden häufig Rückschlagventile, um zu verhindern, dass Wasser durch die Pumpe zurückfließt. Wasserchemie, Schwebstoffe, Pumpenstart, Druckstöße und Wartungszugang sollten überprüft werden. Ein Ventil, das zu langsam schließt, kann eine Rückwärtsdrehung ermöglichen oder einen übermäßigen hydraulischen Stoß verursachen.

Stromerzeugung

Speisewasser-, Kühlwasser-, Kondensat-, Dampf-, Kraftstoff- und Hilfssysteme erfordern möglicherweise unterschiedliche Rückschlagventilstrukturen und -materialien. Temperatur-, Druckklasse-, Temperaturwechsel- und Leckageanforderungen sind bei Dampfanwendungen besonders wichtig.

Pharmazeutische und hygienische Prozesse

Das Ventil muss den Anforderungen des Prozesses an Sauberkeit, Entleerbarkeit, Material, Oberflächenbeschaffenheit und Kontaminationskontrolle entsprechen. Die korrekte Konstruktion kann von einem Standard-Industrieventil abweichen, das in einer Versorgungsleitung verwendet wird.

Chemische Verarbeitung

Chemische Konzentration, Temperatur, Toxizität, Feststoffe und Korrosionsmechanismen bestimmen die Auswahl von Gehäuse, Innenausstattung, Sitz und Dichtung. Ein kompatibles Gehäusematerial allein reicht nicht aus, wenn der Sitz oder die Feder anfällig sind.

Marine- und Offshore-Systeme

Marineanwendungen erfordern möglicherweise eine kompakte Bauweise, Korrosionsbeständigkeit, zuverlässigen Betrieb, Brandschutz und Zugang zu Inspektionen. Salzwasser, Vibrationen, begrenzter Platz und entfernte Gerätestandorte können die endgültige Auswahl beeinflussen.

Die Didtek-Produktseite bietet Zugriff auf eine breitere Palette von Industrieventilkategorien für Projekte, die ein Rückschlagventil für den Einsatz mit Schieber-, Durchgangs-, Kugel-, Drosselklappen- oder anderen Ventilsystemen benötigen.

So wählen Sie das richtige Rückschlagventil aus

Verwenden Sie den folgenden Arbeitsablauf, wenn Sie ein Rückschlagventil für eine neue Leitung oder ein Ersatzprojekt auswählen.

1. Definieren Sie die Flüssigkeit

Identifizieren Sie das Medium, die Phase, die Konzentration, die Viskosität, die Feststoffe, die korrosiven Bestandteile, die Toxizität und die Entflammbarkeit. Notieren Sie, ob die Flüssigkeit Gasblasen, Schwebeteilchen, kalkbildende Verbindungen oder Reinigungschemikalien enthält.

2. Definieren Sie Druck und Temperatur

Listen Sie normale, minimale, maximale, Design-, Test-, Start-, Abschalt- und Übergangsdrücke auf. Notieren Sie Mindest- und Höchsttemperaturen, Temperaturwechsel, Umgebungsbedingungen und jegliche Feuer- oder Kälteeinwirkung.

3. Wählen Sie die gewünschte Fließrichtung und Ausrichtung

Bestätigen Sie den Pfeil des Gehäuses, die horizontale oder vertikale Anordnung, den verfügbaren Rohrraum und ob Schwerkraft oder Federkraft für einen zuverlässigen Verschluss erforderlich sind.

4. Vergleichen Sie die Ventiltypen

Vergleichen Sie Schwenk-, Wafer-, Hub-, Doppelplatten- und Kolbenkonstruktionen nach Leitungsgröße, Druckabfall, Öffnungsdruck, Strömungsgeschwindigkeit, Schließverhalten, Wartungszugang und Kosten.

5. Überprüfen Sie das Rückfluss- und Überspannungsrisiko

Berücksichtigen Sie Pumpenauslösung, Kompressorabschaltung, Säulenentleerung, Parallelausrüstung und mögliche Wasserschläge. Bei empfindlichen Systemen kann eine zuschlagfreie oder gedämpfte Verschlusskonstruktion erforderlich sein.

6. Wählen Sie Karosserie-, Verkleidungs- und Sitzmaterialien aus

Bestätigen Sie die Kompatibilität mit der Flüssigkeit und der Temperatur. Beziehen Sie Feder-, Scharnier-, Wellen-, Scheiben-, Platten-, Kolben-, Dichtungs- und Befestigungsmaterialien in die Überprüfung ein.

7. Druckklasse und Anschlüsse bestätigen

Passen Sie das Ventil an die Rohrleitungsklasse, den Flanschstandard, die Nenngröße, die Wandstärke, die Dichtung, das Schraubenmuster und die Baulänge an. Überprüfen Sie bei Zwischenflanschventilen den Scheibenabstand und die Flanschkompatibilität.

8. Leistungsdaten prüfen

Fordern Sie Öffnungsdruck, Druckabfalldaten, minimalen stabilen Durchfluss, Leckageleistung, Schließreaktion und zulässige Installationsausrichtung an.

9. Definieren Sie Standards und Dokumentation

Geben Sie API 594, API 602, API 6D, ASME, Tests, Materialzertifikate, Inspektion, Beschichtung, Rückverfolgbarkeit und alle geltenden projektspezifischen Anforderungen an.

10. Planen Sie Installation und Wartung

Stellen Sie sicher, dass das Ventil ohne unsicheren Zugang oder übermäßige Ausfallzeiten installiert, entfernt, überprüft und getestet werden kann. Berücksichtigen Sie Ersatzteile, Dichtungsaustausch, Reinigung und zukünftige Linienänderungen.

Installation und Wartung

Überprüfen Sie vor der Installation das Ventiletikett, die Größe, die Druckklasse, das Material, den Durchflusspfeil, den Sitz und die Ausrichtung. Untersuchen Sie das Gehäuse und die Dichtflächen auf Beschädigungen. Entfernen Sie Schmutz, Schweißschlacke, Zunder und Fremdkörper aus dem Rohr. Schmutz kann verhindern, dass die Scheibe, die Platten oder der Kolben den Sitz erreichen.

Richten Sie die Rohrleitungen aus, bevor Sie die Flanschschrauben festziehen. Versuchen Sie nicht, das Rohr mit Gewalt in Position zu bringen, indem Sie das Ventil als Hebel verwenden. Zentrieren Sie bei Wafer-Designs den Körper sorgfältig und stellen Sie sicher, dass sich die Scheibe oder Platten frei bewegen können. Befolgen Sie die Schraubenanzugsreihenfolge und Dichtungsanforderungen des Herstellers.

Vermeiden Sie nach Möglichkeit die Platzierung eines Rückschlagventils direkt an einem Pumpenauslass, einem Winkelstück, einem Reduzierstück oder einem Steuerventil, da die daraus resultierenden Turbulenzen zu einer Instabilität der Scheibe führen können. Die erforderliche Geradeauslauflänge hängt von der Ventilkonstruktion und Systemanordnung ab. Befolgen Sie die Installationsanweisungen und die technische Übersicht des Herstellers.

Testen Sie die Leitung nach der Installation gemäß dem genehmigten Verfahren. Stellen Sie sicher, dass das Ventil beim erwarteten Durchfluss öffnet und ohne ungewöhnliche Geräusche, Vibrationen oder Wasserschläge schließt. Überschreiten Sie beim Testen nicht die Druck- oder Temperaturgrenzen des Ventils.

Die Wartung sollte eine Sichtprüfung, externe Dichtheitsprüfungen, ungewöhnliche Geräusche, Vibrationen, Korrosion und Anzeichen einer instabilen Bewegung umfassen. Überprüfen Sie bei barrierefreien Konstruktionen das Scharnier, die Welle, die Feder, den Sitz, die Platte, die Scheibe oder den Kolben bei geplanten Stillständen. Bestimmen Sie bei schmutzigen Diensten, ob Spülen, Filtrieren, Reinigen oder häufigere Inspektionen erforderlich sind.

Bevor Sie ein Rückschlagventil entfernen, isolieren Sie die Leitung und machen Sie sie drucklos. Überprüfen Sie, ob zwischen den Isolationspunkten Druck eingeschlossen ist. Entleeren, entlüften, spülen und prüfen, ob die Energie vorhanden ist, bevor Schrauben gelöst oder das Gehäuse geöffnet werden. Ein Rückschlagventil verhindert den Rückfluss, ist jedoch kein Ersatz für eine vollständige Absperrung und Absperrung.

Häufige Probleme mit Rückschlagventilen

Der Rückfluss bleibt nach dem Herunterfahren bestehen

Mögliche Ursachen sind fehlerhafte Installation, beschädigte Sitzflächen, Schmutz, verschlissene Scharniere, ein festsitzender Kolben, unzureichende Schließkraft oder ein Ventil, das zu weit von der geschützten Ausrüstung entfernt ist. Überprüfen Sie den Durchflusspfeil, die Ausrichtung, den internen Zustand und die Schließreaktion.

Das Ventil klappert oder vibriert

Rattern kann durch geringen oder instabilen Durchfluss, übermäßige Geschwindigkeit, falsche Dimensionierung, Turbulenzen, schwache Federkraft oder eine Scheibe verursacht werden, die keine stabile offene Position erreicht. Überprüfen Sie den Durchflussbereich und den Installationsort, bevor Sie das Ventil durch ein größeres Ventil ersetzen.

Der Druckabfall ist zu hoch

Das Ventil ist möglicherweise zu klein, teilweise geöffnet, verstopft oder weist ein Gehäusemuster mit einem einschränkenden Durchgang auf. Vergleichen Sie die Druckabfalldaten bei der tatsächlichen Durchflussrate. Ein größeres Ventil ist nicht immer die Lösung, wenn die Systemgeschwindigkeit und das Verschlussdesign ungeeignet sind.

Das Ventil öffnet nicht

Das Ventil kann rückwärts eingebaut werden, unterhalb seines Öffnungsdrucks betrieben werden, durch Fremdkörper blockiert werden oder in einer Ausrichtung eingebaut werden, die ein Anheben oder Schwingen des Verschlusses verhindert. Überprüfen Sie zuerst den Karosseriepfeil und die Installationsanweisungen.

Es kommt zu einem Wasserschlag

Der Verschluss kann für das System zu langsam oder zu schnell sein. Pumpenträgheit, Rohrlänge, Flüssigkeitsgeschwindigkeit und Ventilposition können dazu beitragen. Möglicherweise ist eine hydraulische Übergangsprüfung erforderlich, um festzustellen, ob ein anderes Rückschlagventil, eine andere Dämpfungsvorrichtung, ein anderes Luftgefäß, ein anderer Ausgleichsbehälter oder eine andere Steuersequenz geeignet ist.

FAQs

Was ist ein Rückschlagventil?

Ein Rückschlagventil ist ein automatisches Ventil, das den Durchfluss in eine Richtung zulässt und den Rückfluss begrenzt. Es verwendet eine Scheibe, eine Platte, eine Kugel, einen Kolben oder ein anderes Verschlusselement, das auf Druck, Schwerkraft und Federkraft reagiert.

Was macht ein Rückschlagventil in einem Pumpensystem?

Es hilft zu verhindern, dass Wasser oder Prozessflüssigkeit durch die Pumpe zurückfließt, wenn die Pumpe stoppt oder der Hinterdruck höher wird. Dies kann dazu beitragen, die Pumpe zu schützen, den Systemdruck aufrechtzuerhalten und die Rückwärtsdrehung zu reduzieren.

Wie funktioniert ein Rückschlagventil ohne Stellantrieb?

Der Druckunterschied in der Rohrleitung bewegt das Verschlusselement. Vorwärtsdruck öffnet den Durchgang, während Rückwärtsdruck, Schwerkraft oder eine Feder das Element in den Sitz zurückführen. Das Ventil arbeitet daher automatisch.

Ist ein Rückschlagventil dasselbe wie ein Einwegventil?

In den meisten allgemeinen Anwendungen ja. „Einwegventil“ beschreibt die Funktion, während „Rückschlagventil“ der gängige Industriebegriff ist. Für den gleichen allgemeinen Zweck werden auch „Rückschlagventil“ und „Rückschlagventil“ verwendet.

Welches Rückschlagventil eignet sich am besten zur Vermeidung von Wasserschlägen?

Eine allgemeingültige Antwort gibt es nicht. Je nach System kann eine schnell schließende, federunterstützte, nicht zuschlagende, Doppelplatten-, Axialströmungs- oder gedämpfte Konstruktion in Betracht gezogen werden. Pumpendaten, Rohrlayout, Strömungsgeschwindigkeit und Transientenanalyse sollten die Wahl leiten.

Was ist Öffnungsdruck?

Der Öffnungsdruck ist die minimale Druckdifferenz stromaufwärts, die erforderlich ist, um ein Rückschlagventil zu öffnen. Er entspricht nicht dem Druckabfall im Normalbetrieb. Der erforderliche Wert hängt vom Verschlussdesign, der Feder, der Ausrichtung und der Anwendung ab.

Können Rückschlagventile vertikal eingebaut werden?

Manche können es, aber die erlaubte Richtung ist wichtig. Ein federunterstütztes Hub-, Kolben- oder Doppelplattenventil kann eine Ausrichtung unterstützen, die ein schwerkraftabhängiges Schwenkventil nicht unterstützt. Bestätigen Sie die Installationsanweisungen des Herstellers, bevor Sie das Ventil in einer vertikalen Leitung platzieren.

Was ist der Unterschied zwischen einem Rückschlagventil und einem Doppelplatten-Rückschlagventil?

Ein Rückschlagventil verwendet eine Klappscheibe, während ein Doppelplatten-Rückschlagventil zwei federunterstützte Platten verwendet. Swing-Designs bieten möglicherweise einen direkten Strömungsweg in geeigneten Leitungen, während Dual-Platten-Designs oft kompakter sind und sich schnell schließen können. Die beste Option hängt von den Durchfluss-, Platz-, Druckstoß- und Wartungsanforderungen ab.

Wann sollte ich ein Hub- oder Kolbenrückschlagventil wählen?

Erwägen Sie eine Hub- oder Kolbenkonstruktion, wenn ein geführter Verschluss, Druckbetrieb oder eine bestimmte Ausrichtung erforderlich sind. Überprüfen Sie außerdem Druckabfall, Strömungsgeschwindigkeit, Öffnungsdruck, Flüssigkeitsreinheit, Sitzmaterial und Wartungszugang.

Welche Standards sollten für ein industrielles Rückschlagventil festgelegt werden?

Der anzuwendende Standard hängt vom Design und Projekt ab. API 594 kann für Wafer-, Doppelplatten- und Kippscheiben-Rückschlagventile relevant sein. API 602 kann für ausgewählte kompakte Rückschlagventile aus geschmiedetem Stahl gelten, während API 6D üblicherweise für entsprechende Pipeline-Ventilkonstruktionen verwendet wird. Bestätigen Sie den genauen Umfang, die Auflage, die Tests, die Materialien und die Dokumentation mit der Projektspezifikation.

Abschluss

Zu verstehen, was ein Rückschlagventil ist, ist der erste Schritt zur Auswahl des richtigen Rückflussschutzgeräts. Ein Rückschlagventil, ein Einwegventil oder ein Rückschlagventil können die gleiche Grundfunktion erfüllen, aber Schwenk-, Wafer-, Hub-, Doppelplatten- und Kolbenkonstruktionen verhalten sich unterschiedlich. Überprüfen Sie vor der Bestellung die Durchflussrichtung, den Druckabfall, den Öffnungsdruck, das Schließverhalten, die Materialien, die Druckklasse, die Installationsausrichtung und die geltenden API-Standards. Mit einer vollständigen Prozess- und Rohrleitungsprüfung kann ein industrielles Rückschlagventil Geräte schützen, den Durchfluss stabilisieren und einen zuverlässigen automatischen Betrieb bieten.
