Kugelhähne für die Öl- und Gasindustrie: Auswahl und Standards

Sie müssen die richtigen Ventile für Öl- und Gasarbeiten auswählen. API 6D und ASME B16.34 legen die Designregeln fest. API 607 ​​prüft den Brandschutz. API 6FA bietet Brandtests. ASME B16.34 deckt Druckstufen ab. API- und ASME-Standards leiten die Materialauswahl. API und ASME arbeiten zusammen. API 6D bleibt wichtig. Auch ASME B16.34 bleibt wichtig. API und ASME stoppen Fehler. ASME-Richtlinien schützen Ihre Arbeit.

Ventile müssen den API- und ASME-Standards entsprechen. API und ASME stoppen Lecks. Gute API- und ASME-Kugelhähne verkürzen Produktionsausfallzeiten und verringern das Austreten flüchtiger Gase. Sie müssen Kugelhähne für die Öl- und Gasindustrie bewerten.

Wichtige Erkenntnisse

• Wählen Sie schwimmende Kugelhähne für kleine Größen und Zapfenventile für Hochdruckleitungen.

• Verwenden Sie API 6D, wenn Sie Rohrleitungen entwerfen, und ASME B16.34 für Druckstufen.

• Wählen Sie aus Sicherheitsgründen Ventile aus, die nach API 607 ​​oder API 6FA brandsicher zertifiziert sind.

• Wählen Sie Materialien aus, die den NACE MR0175-Regeln für Arbeiten mit Sauergas entsprechen.

• Richten Sie Kugelhähne häufig ein und überprüfen Sie sie, um Ausfallzeiten zu verkürzen und Lecks zu verhindern.

Kugelhahn für die Öl- und Gasindustrie: Funktionsprinzipien

Vierteldrehbedienung und Schlüsselkomponenten

Ein Kugelhahn verwendet eine Kugel mit einem Loch, um den Durchfluss zu steuern. Sie drehen den Griff um 90 Grad, um die Leine zu öffnen oder zu schließen. Dieses Vierteldrehungsdesign sorgt für ein schnelles Absperren und eine dichte Abdichtung. Diese Geschwindigkeit ist bei Hochdruck-Öl- und Gaspipelines wichtig, wo jede Sekunde wichtig ist.

Die Sicherheitsvorschriften der Industrie besagen, dass Notabsperrventile innerhalb von fünf Sekunden schließen müssen, um Poolbrände oder Gasaustritte nach einem Rohrbruch einzudämmen.

Die Hauptteile sind der Körper, die Kugel, die Sitze und der Stiel. Die Sitze drücken gegen die Kugel und sorgen so für eine Abdichtung. Weiche Sitze sorgen für einen blasendichten Abschluss. Metallsitze halten rauen Flüssigkeiten und höheren Temperaturen stand. Diese Teile arbeiten zusammen, um Lecks zu stoppen und Ihren Prozess zu schützen.

Kugelgashähne unterscheiden sich von Standardventilen. Sie verwenden stärkere Materialien, verfügen über API- und ASME-Zertifizierungen und verfügen über Sicherheitsfunktionen wie antistatische Geräte und feuersichere Sitze. API 6D und ASME B16.34 legen ihre Designregeln fest. API 607 ​​und API 6FA decken Brandprüfungen ab. Diese API- und ASME-Regeln unterscheiden Kugelhähne in Pipeline-Qualität von Universalventilen.

Vorteile bei Hochdruck- und Hochtemperaturbedingungen

Kugelhähne funktionieren gut in Hochdrucksystemen. Das schwimmende Design eignet sich für kleinere Größen und mittlere Drücke. Das Zapfendesign hält die Kugel an beiden Enden, sodass sie viel höherem Druck standhält.

Auf Zapfen montierte Kugelhähne eignen sich am besten für Unterwasserleitungen mit Druckstufen bis zu 10.000 psi.

Weichdichtende Kugelhähne dichten gemäß API 598 besser ab als metalldichtende Absperrschieber.

Diese Null-Leckage-Bewertung reduziert diffuse Kohlenwasserstoffemissionen und reduziert Produktionsausfallzeiten. Sie erhalten außerdem ein niedriges Betriebsdrehmoment und eine kleine Baulänge. Diese Eigenschaften verbessern die Ventilleistung in der gesamten Öl- und Gasindustrie. API- und ASME-Tests bestätigen die Zahlen, bevor das Ventil ausgeliefert wird.

Wichtige Arten von Kugelhähnen für den Einsatz in der Öl- und Gasindustrie

Die Auswahl von Kugelhähnen für Öl- und Gasarbeiten beginnt mit der Kenntnis der wichtigsten Typen. API 6D legt die Regeln für das Pipeline-Design fest. ASME B16.34 legt Druckstufen fest. Öl- und Gasarbeiter sind aus Sicherheitsgründen auf diese API- und ASME-Regeln angewiesen.

Schwimmende vs. Zapfenkugelhähne

Schwimmende Kugelhähne eignen sich gut für kleinere Größen und mittlere Drücke. Der Ball schwebt zwischen den Sitzen. Der Leitungsdruck drückt die Kugel in den stromabwärtigen Sitz. API- und ASME-Regeln steuern ihr Design. ASME B16.34 deckt die Nennwerte der Klassen 150 bis 600 ab. ASME-Regeln stellen sicher, dass die Qualität immer gleich ist.

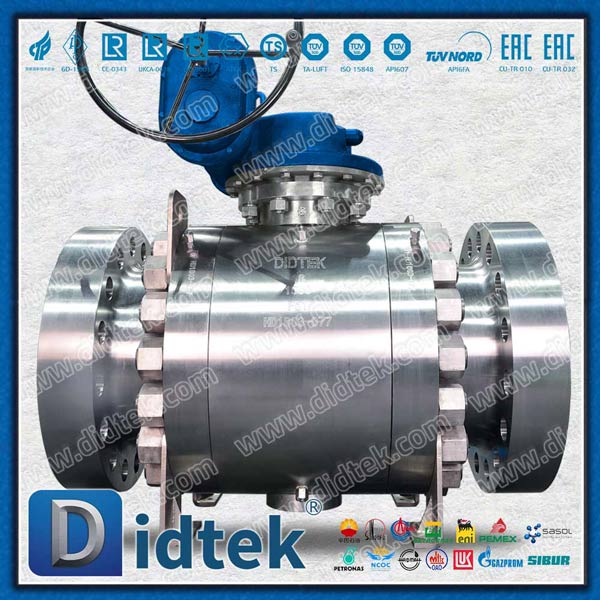

Trunnion-Kugelhähne erfüllen wesentlich höhere Anforderungen. An beiden Enden stützt ein Zapfen die Kugel. Federbelastete Sitze drücken gegen die Kugel. API 6D deckt diese Ventile für den Einsatz in Rohrleitungen ab. ASME B16.34 legt ihre Druckstufen von Klasse 150 bis 2500 fest. API 607 ​​und API 6FA decken Tests für den Brandschutz ab.

Die meisten Hersteller beschränken schwimmende Kugelhähne auf 6 Zoll und die Nennleistung der Klasse 600. Ab diesem Punkt ist die Kraft, die den Ball in den Sitz drückt, für normale Sitzmaterialien zu groß. Für größere Arbeiten sollten zapfenmontierte Konstruktionen verwendet werden.

Wählen Sie schwimmende Kugelhähne für kleinere Größen und mittlere Drücke. Wählen Sie Zapfenkugelhähne für Hochdruckrohre und große Größen. Beide Designs erfüllen API 6D. API- und ASME-Regeln bestätigen, wie gut sie funktionieren.

Voller Durchgang, reduzierter Durchgang und Drei-Wege-Konfigurationen

Kugelhähne mit vollem Durchgang haben einen Innendurchmesser, der dem Rohr entspricht. Ventile mit reduziertem Durchgang haben einen kleineren Innendurchmesser. Ein Ventil mit vollem Durchgang hat einen drei- bis viermal höheren Cv-Wert als ein Ventil mit reduziertem Durchgang. Durch eine Verkleinerung des Durchmessers um 25 Prozent kann die Durchflusskapazität um 40 bis 50 Prozent gesenkt werden. API 6D- und ASME-Regeln decken beide Typen ab.

Mit der Drei-Wege-Konstruktion können Sie die Strömungsrichtung in Verteilersystemen ändern. Sie verwenden ein Vierteldrehungsdesign, um die Strömungswege zu ändern. Ein L-förmiges Ventil dreht den Griff um 90 Grad, um den Durchfluss von einem Anschluss zum anderen zu leiten. Diese Ventile entsprechen ASME B16.34. T-förmige Ventile mischen oder teilen den Durchfluss. Griffanschläge begrenzen die Drehung auf die eingestellten Positionen. Sie können den Durchfluss zwischen Lagertanks leiten oder die Pumpenquellen ändern. Diese Konfigurationen tragen dazu bei, dass Öl- und Gasarbeiten reibungslos verlaufen. Für Drei-Wege-Designs gelten die ASME-Regeln.

Ventilauswahlkriterien für Öl- und Gasanwendungen

Eine gute Ventilauswahl beginnt bei den Prozessdaten. Sie benötigen Druck, Temperatur, Medien und Durchflussrate, bevor Sie mit einem Lieferanten sprechen. Diese vier Eingaben bestimmen jede andere Entscheidung. Sie bestimmen auch, welche API- und ASME-Regeln für Ihre Bestellung gelten.

Materialkompatibilität und Druck-/Temperaturwerte

Saurer Service verändert alles. Sie müssen den H2S-Partialdruck prüfen, bevor Sie ein Gehäusematerial auswählen. Kohlenstoffstahl funktioniert bis zu 0,003 MPa, Duplex-Edelstahl erreicht 0,1 MPa und Nickellegierungen bewältigen 10 MPa und mehr. Auch die Temperatur verschiebt das Korrosionsrisiko. Sulfidspannungsrisse, Spannungsrisskorrosion und Wasserstoffversprödung gefährden die falsche Legierung. NACE MR0175 legt Härtegrenzen für jedes benetzte Teil fest.

Die Wahl des Gehäusematerials folgt der gleichen Logik. ASTM A105 und A216 WCB-Kohlenstoffstahl eignet sich für niedrige bis mittlere H2S-Einsätze bei maximal 22 HRC. Die legierten Stähle AISI 4130 und 4140 decken Hochdruck-geschmiedete Körper mit der gleichen Härtekappe ab. Edelstahl vom Typ 316 ist beständig gegen Spannungsrissbildung durch Sulfid und passt auf Innengarniturventile und Säureventile mit kleinem Durchmesser. Duplex 2205 und Super Duplex 2507 eignen sich für Offshore-Arbeiten und Arbeiten mit hohem Chloridgehalt. Inconel 625 und Hastelloy C-276 bewältigen die aggressivsten Sauergase. AISI 440C ist in sauren Ventilen nicht zulässig.

Druck-Temperatur-Werte entscheiden über die Klasse. ASME B16.34 gibt Ihnen den zulässigen stoßfreien Arbeitsdruck bei jeder Temperatur an. Unter Umgebungsbedingungen hat Kohlenstoffstahl A216 WCB einen leichten Vorteil gegenüber SS304 CF8 und SS316 CF8M. Bei 300 °C und mehr überholen beide Edelstahlsorten den Kohlenstoffstahl. Ein WCB-Ventil der Klasse 300 mit einem Nenndruck von 740 psi bei Umgebungstemperatur sinkt auf 365 psi bei 300 °C, während CF8M bei derselben Temperatur 445 psi hält. Sie müssen die Nennleistung an Ihren Worst-Case-Betriebspunkt anpassen, nicht an Ihren Auslegungspunkt.

Endverbindungen, Portgröße und Projektpassung

Endverbindungen folgen dem Dienst. Gewindeenden eignen sich für kleine Systeme, bei denen die Wartung selten ist. Flanschenden eignen sich für große Systeme, die häufig gewartet werden müssen, und gehören zu den häufigsten Verbindungen im Öl- und Gasbetrieb. Muffenschweißenden werden für gefährliche, giftige oder Hochdruckanwendungen mit kleinem Durchmesser verwendet. Flanschverbindungen lassen sich leicht installieren und demontieren und erfordern ein geringeres Anzugsdrehmoment als Gewindeenden.

Die Anschlussgröße beeinflusst den Durchfluss und die Kosten. Kugelhähne mit vollem Durchgang passieren Molche und passen zum Rohrinnendurchmesser. Kugelhähne mit reduziertem Durchmesser sind kostengünstiger und platzsparender, verringern jedoch die Durchflusskapazität. Drei-Wege-Konfigurationen leiten den Fluss in Verteilersystemen um.

Ventilauswahl bedeutet auch Lieferantenauswahl. Fordern Sie Materialtestberichte, NACE MR0175-Zertifikate und API 6D-Dokumentation an, bevor Sie eine Bestellung aufgeben. Ein Lieferant, der diese Anfragen schnell beantwortet, unterstützt Sie durch das Projekt. Diese Angewohnheit sorgt dafür, dass Ihre Kugelhähne für Projekte in der Öl- und Gasindustrie im Zeitplan bleiben.

Industriestandards für Kugelhähne in der Öl- und Gasindustrie

Welchen Standard Sie wählen, hängt von Ihrer Branche ab. Pipeline- und vorgelagerte Teile der Öl- und Gasindustrie benötigen strengere Regeln. Allgemeine und Prozessarbeiten folgen den ASME-Standards. ASME-Standards gelten, wenn Ihr Projekt außerhalb der Pipeline-Gerichtsbarkeit liegt. Die meisten Kugelhähne dieser Art sind zapfenmontiert. API-Standards fügen Pipeline-spezifische Tests hinzu. ASME-Standards definieren Druck-Temperatur-Bewertungen. ASME-Standards bilden die technische Grundlage für Flanschbewertungen. API-Standards umfassen auch die Dokumentation.

API 6D und ASME B16.34 für Design und Tests

Die beiden Regeln arbeiten zusammen, haben jedoch unterschiedliche Rollen. ASME B16.34 legt die zulässigen Druck-Temperatur-Nennwerte für Ventile mit Flansch, Gewinde und angeschweißtem Ende fest. Die Pipeline-Norm fügt erforderliche Prüfungen und Inspektionen für Pipeline-Kugelhähne hinzu. Ein Entwurf, der nur einem Dokument entspricht, kann bei einem Pipeline-Angebot scheitern.

Die Prüfungslücke zwischen den Dokumenten ist groß. API-Standards erfordern längere hydrostatische Haltezeiten, einen Niederdruck-Gassitztest und gegebenenfalls einen Drifttest. ASME-Standards geben kürzere Haltezeiten und allgemeine Richtlinien vor. Vergleichen Sie die wichtigsten Werksabnahmetests:

API-Standards erfordern auch Tests diffuser Emissionen, die sich an ISO 15848-1 orientieren. ASME-Standards decken diese Anforderung nicht ab. Ihre Bestellung sollte beide Dokumente enthalten. Fragen Sie den Lieferanten nach dem Datenblatt des Rohrleitungsventils und der ASME B16.34-Bewertungstabelle.

Brandschutznormen (API 607/6FA) und Sauerdienst (NACE MR0175)

Die Brandschutzzertifizierung schützt Menschen und Vermögenswerte. API 607 ​​gilt für Vierteldrehventile mit Weichsitz, zu denen die meisten Kugelhähne im Raffineriebetrieb gehören. API 6FA deckt Rohrleitungs- und kritische Absperrventile ab, in der Regel zapfenmontierte Kugelhähne . Kugelhähne mit weichem Sitz dominieren die Isolationsaufgabe in der Raffinerie. Weichdichtende Vierteldrehventile weisen auf den ersten Standard hin. Pipeline-Absperrventile weisen auf die zweite Seite hin.

Beim Brandtest wird überprüft, ob eine sekundäre Metall-Metall-Dichtung funktioniert, nachdem weiche Sitze kaputt gegangen sind. PTFE-Weichsitze können verbrennen. Der Ball stößt dann gegen eine metallische Sitzfläche. Graphitpackungen und Dichtungen verhindern externe Leckagen an Schaft und Gehäuse. Ein unter Druck stehendes Ventil steht 30 Minuten lang in einer Flamme bei 750 °C bis 1000 °C. Nach der Verbrennung kühlt das Ventil auf natürliche Weise auf 100 °C ab. Ein Niederdrucktest bestätigt dann, dass das Ventil immer noch innerhalb der zulässigen Grenzen dichtet.

Der saure Service fügt eine weitere Ebene hinzu. NACE MR0175 / ISO 15156 verhindert Sulfidspannungsrisse und wasserstoffinduzierte Risse in H₂S-Umgebungen. Drucktragende Teile aus Kohlenstoffstahl müssen eine maximale Härte von 22 HRC aufweisen, bestätigt durch 100 % Härteprüfung. Der Duplexbesatz bleibt bei oder unter 28 HRC. Inconel 718-Federn bleiben bei oder unter 35 HRC. Federn und Schrauben versagen erst, wenn man sie übersieht. Berücksichtigen Sie daher die Grenzwerte für alle benetzten Komponenten.

Die Wahl von Kugelhähnen für die Öl- und Gasindustrie erfordert die Prüfung beider Dokumente. Passen Sie die Besatzmaterialien an Ihren H₂S-Partialdruck an. Die richtige Standardauswahl reduziert Produktionsausfallzeiten und diffuse Kohlenwasserstoffemissionen. Überprüfen Sie alle API-Standards und ASME-Standarddokumentation, bevor Sie einen Lieferanten genehmigen.

Installation und Wartung von Kugelhähnen in der Öl- und Gasindustrie

Korrekte Installations- und Drehmomentspezifikationen

Sie müssen das Ventil mit dem Rohr ausrichten, bevor Sie Schrauben festziehen. Flanschenden erfordern ein gleichmäßiges Schraubendrehmoment in einem Sternmuster. Dieser Schritt verhindert Dichtungsspannungen und Gehäuseverformungen. API 6D und ASME B16.34 bilden die Designgrundlage für diese Verbindungen. API 6D deckt Rohrleitungsventile ab. ASME B16.34 deckt Druckstufen ab. Sie sollten die Drehmomenttabelle des Herstellers für jede Größe und Klasse befolgen.

Stützen Sie das Rohr auf beiden Seiten des Ventils ab. Schwere Kugelhähne können durchhängen und die Flansche belasten. Diese Belastung beeinträchtigt mit der Zeit die Ventilleistung. Überprüfen Sie auch die Richtung des Vorbaus. Sie möchten, dass der Stiel nach oben oder zur Seite zeigt, niemals nach unten. Diese Position hält die Sitze sauber und ermöglicht eine spätere Wartung des Ventils. API- und ASME-Regeln ersetzen keine gute Praxis vor Ort.

Routineinspektion, Schmierung und Fehlerbehebung

Sie sollten überprüfen . Kugelhähne nach einem festgelegten Zeitplan Suchen Sie nach Undichtigkeiten am Schaft, am Gehäusegelenk und an den Flanschen. Achten Sie beim Betrieb auf ungewöhnliche Geräusche. Notieren Sie jeden Befund in Ihrem Wartungsprotokoll. Diese Angewohnheit schützt Öl- und Gasbetriebe und reduziert Produktionsausfallzeiten.

Die Wartungsintervalle für Kugelhähne ändern sich je nach Betriebsbedingungen und können von täglich bis monatlich reichen. Wenn eine Wartung erforderlich ist, sollten sowohl das Ventilgehäuse als auch der Schaft mit frischem Fett gespült werden. Kugelhähne sollten während der Wartung vollständig geöffnet sein, um eine ordnungsgemäße Fettverteilung sicherzustellen.

Leckagen haben zwei häufige Ursachen. Die folgende Tabelle zeigt jede Ursache und die Schritte, die Sie unternehmen sollten.

Durch eine gute Wartung werden diffuse Kohlenwasserstoffemissionen gesenkt und die Lebensdauer Ihrer Kugelhähne verlängert. Die Brandschutzbewertungen API 607 ​​und API 6FA gelten nur, wenn das Ventil in gutem Zustand bleibt. API- und ASME-Standards definieren das Design. Ihre Inspektionsroutine bestimmt die Lebensdauer.

Sie wissen jetzt, wie Sie Kugelhähne für Öl- und Gasarbeiten auswählen. Passen Sie das Design an Ihre Aufgabe an: schwimmend oder zapfenförmig, voller oder reduzierter Anschluss. Befolgen Sie API 6D für Rohrleitungsventile. Verwenden Sie API 607 ​​und API 6FA für den Brandschutz. Erfüllen Sie ASME B16.34 für Druckstufen. Wenden Sie API 598 für Sitztests an. Überprüfen Sie API 6D-Dokumente und API 6FA-Zertifikate. Überprüfen Sie NACE MR0175 für sauren Service. Installieren und warten Sie jedes Ventil richtig. Diese Schritte sorgen dafür, dass Ihr Betrieb sicher und zuverlässig bleibt. Schauen Sie sich vor dem Kauf API-Datenblätter, Testberichte und API 6D-Zertifikate an. Sprechen Sie mit einem kompetenten Lieferanten über Ihre Kugelhähne.

FAQ

Was ist der erste Schritt bei der Auswahl von Kugelhähnen für die Öl- und Gasindustrie?

Beginnen Sie mit Ihren Prozessdaten. Sie benötigen Druck, Temperatur, Medium und Durchflussrate, bevor Sie sich an einen Lieferanten wenden. Diese vier Eingaben bestimmen jede andere Entscheidung. Sie bestimmen auch, welche API- und ASME-Regeln für Ihre Bestellung gelten.

Welche Standards sollten Sie bei einer Bestellung nennen?

Nennen Sie API 6D für Rohrleitungsventile und ASME B16.34 für Druckstufen. Fügen Sie API 607 ​​oder API 6FA für den Brandschutz hinzu. Schließen Sie NACE MR0175 für sauren Service ein. API 598 deckt Sitzprüfungen ab. In Ihrer Bestellung sollten alle relevanten Dokumente aufgeführt sein.

Woher wissen Sie, ob ein Kugelhahn feuersicher ist?

Ein feuersicheres Ventil verfügt über eine sekundäre Metall-auf-Metall-Dichtung, nachdem weiche Sitze abgebrannt sind. API 607 ​​testet Weichsitzventile mit Vierteldrehung. API 6FA deckt Pipeline-Absperrventile ab. Das Ventil steht 30 Minuten lang in einer Flamme bei 750 °C bis 1000 °C. Es muss nach dem Abkühlen noch dicht sein.

Was ändert sich, wenn Ihr Service H2S enthält?

Für den sauren Service ist die Einhaltung von NACE MR0175 erforderlich. Druckteile aus Kohlenstoffstahl müssen eine Festigkeit von maximal 22 HRC aufweisen. Der Duplexbesatz bleibt bei oder unter 28 HRC. Bevor Sie ein Gehäusematerial auswählen, müssen Sie den H2S-Partialdruck überprüfen. Die API 6D-Dokumentation hilft bei der Bestätigung des Designs.

Wie oft sollten Kugelhähne vor Ort überprüft werden?

Die Wartungsintervalle reichen von täglich bis monatlich. Überprüfen Sie den Schaft, die Gehäuseverbindung und die Flansche auf Undichtigkeiten. Protokollieren Sie jeden Befund. API 6D und ASME B16.34 bilden die Designgrundlage. Die API 607-Bewertungen gelten nur, wenn das Ventil in gutem Zustand bleibt. Dadurch werden Produktionsausfallzeiten verkürzt und diffuse Kohlenwasserstoffemissionen gesenkt.
