Ein Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl und NACE-Konformität wird üblicherweise für Öl- und Gaspipelines, Sauergassysteme, petrochemische Anlagen und andere anspruchsvolle Prozessanwendungen spezifiziert. Diese drei Anforderungen beschreiben jedoch unterschiedliche Aspekte des Ventils:
Kohlenstoffstahl bezieht sich hauptsächlich auf das Material des Ventilkörpers.
Der volle Anschluss beschreibt die Innenbohrung und den Strömungsweg.
Die NACE-Konformität bezieht sich auf die Materialauswahl und Leistungsanforderungen für den Sauerservice.
Die richtige Kombination dieser Anforderungen ist wichtig, um in Sauergas- und anderen Hochdruckanwendungen eine zuverlässige Absperrung, einen geringen Druckverlust, einen sicheren Betrieb und eine lange Lebensdauer zu erreichen.
Was ist ein Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl?
Ein Kugelhahn verwendet ein kugelförmiges Verschlusselement mit einer Bohrung in der Mitte. Wenn die Bohrung mit der Rohrleitung ausgerichtet ist, ist das Ventil geöffnet. Wenn sich die Kugel um 90 Grad dreht, blockiert die feste Seite den Strömungsweg.
Eine ausführlichere Erläuterung der Konstruktion und Funktionsweise von Kugelhähnen finden Sie im DIDTEK-Artikel „ Was ist ein Kugelhahn?“.
Ein Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl vereint:
Ein Ventilkörper aus Kohlenstoffstahl für mechanische Festigkeit und Druckbeständigkeit.
Ein vollständiger Anschluss oder Durchgang mit vollem Durchgang, der genau zur angeschlossenen Rohrleitung passt.
Eine Kugel- und Sitzanordnung, die für eine dichte Absperrung ausgelegt ist.
Für das Prozessmedium ausgewählte Verkleidungs- und Dichtungsmaterialien.
NACE-bezogene Materialanforderungen, wenn das Ventil im Sauergasbetrieb eingesetzt wird.
Die vollständige Ventilspezifikation sollte Gehäuse, Kugel, Spindel, Sitze, Packung, Endanschlüsse und Antrieb umfassen. Die NACE-Konformität kann nicht allein durch das Körpermaterial bestätigt werden.
Warum ein Full-Port-Design wählen?
Ein Kugelhahn mit vollem Durchgang hat eine innere Öffnung, die ungefähr die gleiche Größe wie die Rohrleitung hat. Dadurch entsteht ein relativ ungehinderter Durchfluss, wenn das Ventil vollständig geöffnet ist.
Geringere Durchflussbeschränkung
Da die Bohrung nicht wesentlich verringert wird, kann ein Ventil mit vollem Durchgang dazu beitragen, den Druckverlust am Ventil zu minimieren. Dies ist in Rohrleitungen nützlich, in denen die Aufrechterhaltung der Durchflusseffizienz wichtig ist.
Einfachere Reinigung der Rohrleitung
Bei Rohrleitungen, die Reinigungs-, Inspektions- oder Molchvorgänge erfordern, werden häufig Vollanschlusskonstruktionen bevorzugt. Die durchgehende Bohrung bietet einen besseren Durchgang für kompatible Rohrleitungswerkzeuge.
Reduzierte Turbulenzen
Eine vollständige Portstruktur kann abrupte Änderungen der Strömungsrichtung reduzieren und dazu beitragen, Turbulenzen im Vergleich zu einem Design mit deutlich reduziertem Durchmesser zu begrenzen.
Geeignet für die Isolierung von Rohrleitungen
Kugelhähne mit vollem Durchgang werden hauptsächlich zur Ein-Aus-Absperrung und nicht zur kontinuierlichen Drosselung verwendet. Sie werden üblicherweise ausgewählt für:
Öl- und Gastransportpipelines
Gassammelsysteme
Sauergasleitungen
Petrochemische Prozesslinien
Erdgasaufbereitung
Lager- und Ladesysteme
Pipeline-Blockventilstationen

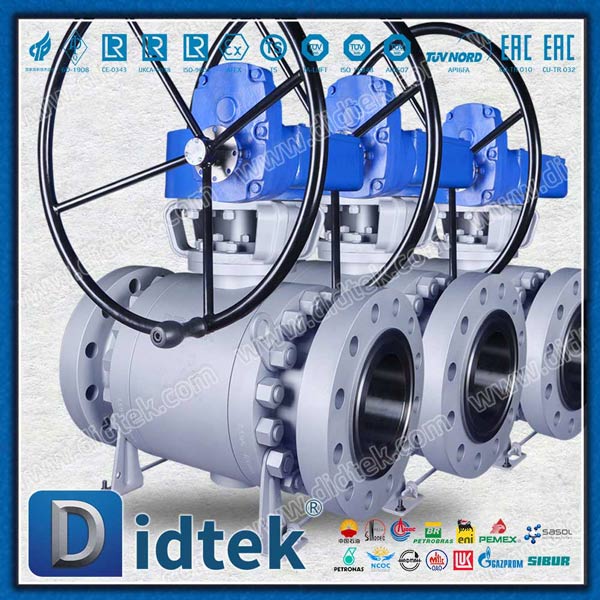

Der Kugelhahn mit vollem Durchgang von DIDTEK ist ein motorisiertes, zapfenmontiertes Design mit seitlichem Zugang. Auf der Produktseite werden eine vollständige Anschlussstruktur, ein geringer Druckabfall, eine hohe Absperrleistung und die Eignung für Öl- und Gasanwendungen sowie andere Hochleistungsanwendungen beschrieben.
Warum NACE-Konformität wichtig ist
Sauergas kann Schwefelwasserstoff enthalten, der eine ernsthafte Gefahr für metallische Komponenten darstellen kann. Je nach Druck, Temperatur, Wassergehalt und chemischen Bedingungen können Materialien Mechanismen wie Sulfidspannungsrissen oder wasserstoffbedingten Schäden ausgesetzt sein.
Ein NACE-Kugelhahn sollte daher entsprechend den tatsächlichen Sauerbetriebsbedingungen und der geltenden Projektnorm ausgewählt werden.
Die NACE-bezogene Auswahl kann Folgendes umfassen:
Ventilkörpermaterial
Kugel- und Stielmaterial
Trimmhärte
Wärmebehandlung
Schweiß- und Reparaturverfahren
Materialrückverfolgbarkeit
Sauer-Service-Tests
Druck- und Dichtheitsprüfung
Dokumentation und Zertifizierung
Die NACE-Konformität ist nicht dasselbe wie die API 6D-Zertifizierung oder die Brandschutzzertifizierung. Jeder Standard befasst sich mit unterschiedlichen technischen Anforderungen.
Der Käufer sollte bestätigen, ob das Projekt NACE MR0175/ISO 15156, NACE MR0103 oder eine andere unternehmensspezifische Spezifikation für saure Dienstleistungen erfordert.
Kugelhähne aus Kohlenstoffstahl für den Sauergasbetrieb
Kohlenstoffstahl wird häufig für industrielle Rohrleitungsventile verwendet, da er eine gute mechanische Festigkeit bietet und im Allgemeinen wirtschaftlicher ist als viele Edelstahl- oder Nickelbasislegierungen.
Ein Kugelhahn aus Kohlenstoffstahl kann für Anwendungen ausgewählt werden, die Folgendes erfordern:
Hohe mechanische Festigkeit
Pipeline-Isolierung
Große Nenngrößen
Hochdruckbetrieb
Getriebe- oder Aktorbetrieb
Block-and-Bleed-Funktionalität
Brandsichere Konstruktion
Antistatischer Schutz
Das referenzierte Produkt aus Kohlenstoffstahl von DIDTEK ist ein DN80-Kugelhahn mit reduziertem Durchgang und Getriebe. Auf der Seite werden Funktionen wie hohe Absperrleistung, Block-and-Bleed, Self-Cavity-Druckentlastung, feuersicheres Design, ausblassichere Schaftkonstruktion und antistatisches Design aufgeführt.
Bei einem Projekt, das einen Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl erfordert , sollte der Käufer bestätigen, dass die endgültige Konfiguration Folgendes umfasst:
Gehäusequalität aus Kohlenstoffstahl
Volle Backbordbohrung
Erforderliche Druckklasse
NACE-konforme medienberührte Materialien
Passende Sitze und Vorbaupackung
Erforderlicher Endanschluss
Sauer-Service-Dokumentation
Ein Gehäuse aus Kohlenstoffstahl allein macht ein Ventil nicht automatisch für den Einsatz in Sauergas geeignet.
Wichtige Designmerkmale
Zapfenmontierte Konstruktion
Auf Zapfen montierte Kugelhähne verwenden mechanische Stützen, um die Kugel in Position zu halten. Dies kann das Betriebsdrehmoment reduzieren und die Stabilität verbessern, insbesondere bei größeren Größen und Anwendungen mit höherem Druck.
Sie werden häufig dort eingesetzt, wo das Ventil über wiederholte Zyklen hinweg zuverlässig funktionieren muss oder wo ein Getriebe oder Aktuator erforderlich ist.
Enge Absperrung
Sauergassysteme erfordern eine zuverlässige Eindämmung. Sitzdesign, Kugeloberflächenbeschaffenheit, Spindelabdichtung und Gehäuseverbindung müssen zusammenarbeiten, um die erforderliche Leckageleistung zu erreichen.
Die erforderliche Absperrklasse sollte im Ventildatenblatt identifiziert und durch das entsprechende Prüfverfahren bestätigt werden.
Block- und Entlüftungsfunktion
Eine Block-and-Bleed-Anordnung kann dabei helfen, die Leitung zu isolieren und den Druck aus dem Ventilhohlraum abzulassen. Dies ist bei Wartung, Inspektion und Systemisolierung nützlich.
Die genaue Block-and-Bleed-Konfiguration sollte für die ausgewählte Ventilkonstruktion bestätigt werden.
Selbsthohlraum-Druckentlastung
Temperaturänderungen oder eingeschlossene Prozessmedien können dazu führen, dass sich im Ventilhohlraum ein Druck aufbaut. Eine selbstentlastende Sitzkonstruktion kann dabei helfen, diesen Druck unter den angegebenen Betriebsbedingungen zu bewältigen.
Anti-Blowout-Vorbau
Ein ausblassicherer Schaft verhindert, dass der Schaft aus dem Ventilgehäuse herausgeschleudert wird, wenn Innendruck vorhanden ist. Dies ist ein wichtiges Sicherheitsmerkmal für Hochdruckgas- und Kohlenwasserstoffanwendungen.
Antistatisches Design
Statische Elektrizität kann ein Zündrisiko darstellen, wenn das Ventil mit brennbaren Gasen oder Kohlenwasserstoffen umgeht. Ein antistatisches Design sorgt für elektrischen Durchgang zwischen Kugel, Schaft und Ventilkörper.
Getriebe- oder Aktuatorbetrieb
Große oder Hochdruck-Kugelhähne erfordern aufgrund des Betriebsdrehmoments möglicherweise ein Getriebe, einen pneumatischen Antrieb, einen hydraulischen Antrieb oder einen elektrischen Antrieb.
Der Antrieb sollte ausgewählt werden nach:
Ventildrehmoment
Druck und Temperatur
Betriebsfrequenz
Fail-Open- oder Fail-Closed-Anforderungen
Anforderungen an die Notabschaltung
Gefahrenbereichsklassifizierung
Verfügbare Stromversorgung oder Instrumentenluft
NACE-, API- und Brandschutzanforderungen
Es kann erforderlich sein, dass ein Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl mehreren Normen gleichzeitig entspricht. Diese Standards sollten nicht als austauschbar betrachtet werden.
NACE-Anforderungen
Die NACE-Anforderungen konzentrieren sich auf die Materialeignung für den sauren Gebrauch. Die anwendbare Spezifikation kann Materialqualitäten, Härtegrenzen, Wärmebehandlung, Prüfung und Dokumentation festlegen.
Die genaue Anforderung sollte in der Kaufspezifikation angegeben und nicht nur als „NACE-Ventil“ kommuniziert werden.
API 6D
API 6D wird häufig mit Rohrleitungsventilen in Verbindung gebracht und deckt Anforderungen in Bezug auf Design, Herstellung, Prüfung und Dokumentation ab.
Ein Pipeline-Kugelhahn kann gemäß API 6D konstruiert werden, erfordert aber auch eine separate NACE- und Brandschutzkonformität.
API 607 und API 6FA
Die Brandsicherheitszertifizierung überprüft die Ventilleistung nach Feuereinwirkung gemäß der geltenden Prüfnorm.
Für einen praktischen Vergleich lesen Sie den Artikel von DIDTEK über feuersichere Kugelhähne: API 607- und API 6FA-Anforderungen.
API 607 und API 6FA sollten je nach Ventiltyp, Anwendung und Projektanforderungen spezifiziert werden. Eine Aussage wie „Brandschutzdesign“ sollte nicht automatisch als Nachweis einer zertifizierten Brandschutzleistung gewertet werden.
NACE-Kugelhahn-Referenz
DIDTEK bietet einen NACE-Kugelhahn mit NACE-Garnitur, Sitzen aus Nickelmatrix und Graphit sowie ein F316-Chrom-Floating-Ball-Design an.
Auf der Produktseite sind API 6D, BS 5351, ASME B16.34, API 607 und API 598 unter den Design-, Brandschutz- und Prüfreferenzen aufgeführt. Die endgültige NACE-Anforderung sollte jedoch immer anhand des Projektdatenblatts und der erforderlichen Zertifikate überprüft werden.
Kugelhähne mit vollem Durchgang im Vergleich zu Kugelhähnen mit reduziertem Durchgang
Besonderheit | Kugelhahn mit vollem Durchgang | Kugelhahn mit reduziertem Anschluss |
|---|
Innenbohrung | Ähnlich dem Rohrleitungsdurchmesser | Kleiner als der Rohrleitungsdurchmesser |
Druckverlust | Im Allgemeinen niedriger | Generell höher |
Molcheignung | Wird oft bevorzugt | Kann einige Molchvorgänge einschränken |
Ventilgröße und Gewicht | Kann größer oder schwerer sein | Könnte kompakter sein |
Kosten | Normalerweise höher | Normalerweise wirtschaftlicher |
Typische Verwendung | Pipeline- und Niederdruckabfallservice | Allgemeine Isolation und raumempfindliche Systeme |
Die richtige Wahl hängt vom Rohrleitungsdesign ab. Ein Ventil mit reduziertem Durchgang kann geeignet sein, wenn Druckverlust und Molchbildung nicht kritisch sind. Ein Ventil mit vollem Durchgang wird oft bevorzugt, wenn Durchflusskapazität, Rohrleitungsreinigung oder minimale Drosselung wichtig sind.
So bestimmen Sie das richtige Ventil
Geben Sie vor der Bestellung eines Kugelhahns mit vollem Durchgang aus Kohlenstoffstahl und NACE-Konformität die folgenden Informationen an:
Nenngröße
Geben Sie die Rohrleitungsgröße an und geben Sie an, ob eine volle Anschlussbohrung erforderlich ist.
Druckklasse
Berücksichtigen Sie den normalen Betriebsdruck, den Auslegungsdruck und die erforderliche ASME-Druckklasse.
Betriebstemperatur
Geben Sie normale, minimale und maximale Temperaturen an.
Prozessmedium
Identifizieren Sie das Gas oder die Flüssigkeit, einschließlich Schwefelwasserstoffkonzentration, Wassergehalt und Verunreinigungen.
Gehäusematerial
Geben Sie die erforderliche Kohlenstoffstahlsorte und den Materialstandard an.
NACE-Anforderung
Identifizieren Sie die anwendbare NACE- oder projektspezifische Sour-Service-Spezifikation.
Sitz- und Dichtungsmaterialien
Bestätigen Sie die Kompatibilität mit den Medium-, Temperatur-, Druck- und Dekompressionsbedingungen.
Ventilaufbau
Wählen Sie je nach Größe, Druck und Betriebsdrehmoment eine schwimmende oder zapfengelagerte Konstruktion.
Endverbindung
Geben Sie Flansch-, Stumpfschweiß-, RTJ- oder einen anderen Verbindungstyp an.
Brandschutzanforderungen
Ermitteln Sie, ob API 607, API 6FA oder ein anderer Brandschutzstandard erforderlich ist.
Antriebsanordnung
Bestätigen Sie den manuellen, Getriebe-, pneumatischen, hydraulischen oder elektrischen Betrieb.
Inspektion und Dokumentation
Fordern Sie Materialzertifikate, NACE-Dokumentation, Drucktestberichte, Brandschutzzertifikate und andere Projektunterlagen an.
Die Produktkategorie der Kugelhähne von DIDTEK umfasst schwimmende, zapfenmontierte, oben zugängliche, vollständig verschweißte, LNG-, Dreiwege- und andere Kugelhähnekonfigurationen für Gas-, Erdöl-, Chemie- und Wasserstoffenergieanwendungen.
Häufig gestellte Fragen
Was ist ein Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl?
Es handelt sich um einen Kugelhahn mit einem Gehäuse aus Kohlenstoffstahl und einer Innenbohrung, die ungefähr die gleiche Größe wie die angeschlossene Rohrleitung hat. Das Design trägt dazu bei, Durchflussbeschränkungen zu reduzieren und wird häufig zur Isolierung von Rohrleitungen verwendet.
Entspricht ein Ventil aus Kohlenstoffstahl automatisch den NACE-Anforderungen?
Nein. Die NACE-Konformität hängt von den vollständigen Material- und Herstellungsspezifikationen ab, einschließlich Karosserie, Innenausstattung, Härte, Wärmebehandlung, Sitzen, Tests und der erforderlichen Dokumentation.
Was ist ein Sauergas-Serviceventil?
Ein Sauergas-Betriebsventil ist für Systeme konzipiert und spezifiziert, die Schwefelwasserstoff oder andere saure Betriebsbedingungen enthalten. Die Ventilmaterialien müssen so ausgewählt werden, dass das Risiko von Schäden durch sauren Betrieb unter den tatsächlichen Betriebsbedingungen verringert wird.
Warum einen Kugelhahn mit vollem Durchgang in einer Rohrleitung verwenden?
Eine Konstruktion mit vollem Anschluss kann den Druckverlust reduzieren und einen kontinuierlicheren Strömungsweg bieten. Es kann auch für kompatible Molch-, Reinigungs- und Inspektionsvorgänge bevorzugt werden.
Ist ein Zapfenkugelhahn für den NACE-Betrieb geeignet?
Ein zapfenmontierter Kugelhahn kann im NACE-Betrieb verwendet werden, wenn seine gesamten Material-, Innengarnitur-, Dichtungs- und Prüfanforderungen den geltenden Spezifikationen für saure Anwendungen entsprechen.
Die Anfrage sollte Größe, Druckklasse, Temperatur, Medienzusammensetzung, Schwefelwasserstoffkonzentration, Wassergehalt, volle oder reduzierte Anschlussanforderung, Gehäuse- und Innengarniturmaterialien, anwendbare NACE-Norm, Endanschluss- und Antriebsanforderungen umfassen.
Abschluss
Als komplett konstruierte Baugruppe muss ein Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl und NACE-Konformität ausgewählt werden. Kohlenstoffstahl sorgt für die erforderliche Gehäusefestigkeit, die Vollanschlusskonstruktion hilft, Durchflussbeschränkungen zu reduzieren, und die NACE-Anforderungen regeln die Eignung des Ventils für den Sauergasbetrieb.
Um eine zuverlässige Spezifikation zu gewährleisten, bestätigen Sie die Ventilbohrung, die Gehäuse- und Innengarniturmaterialien, die Sitz- und Packungsmaterialien, die Druckklasse, die Brandschutzanforderungen, die Antriebsanordnung und die Dokumentation für den Einsatz im Außenbereich.
Mit der richtigen Konstruktion und projektspezifischen Überprüfung kann ein Kugelhahn mit vollem Durchgang aus Kohlenstoffstahl eine zuverlässige Isolierung für Pipelines, Öl- und Gasanlagen, petrochemische Anlagen und Sauergassysteme bieten.
