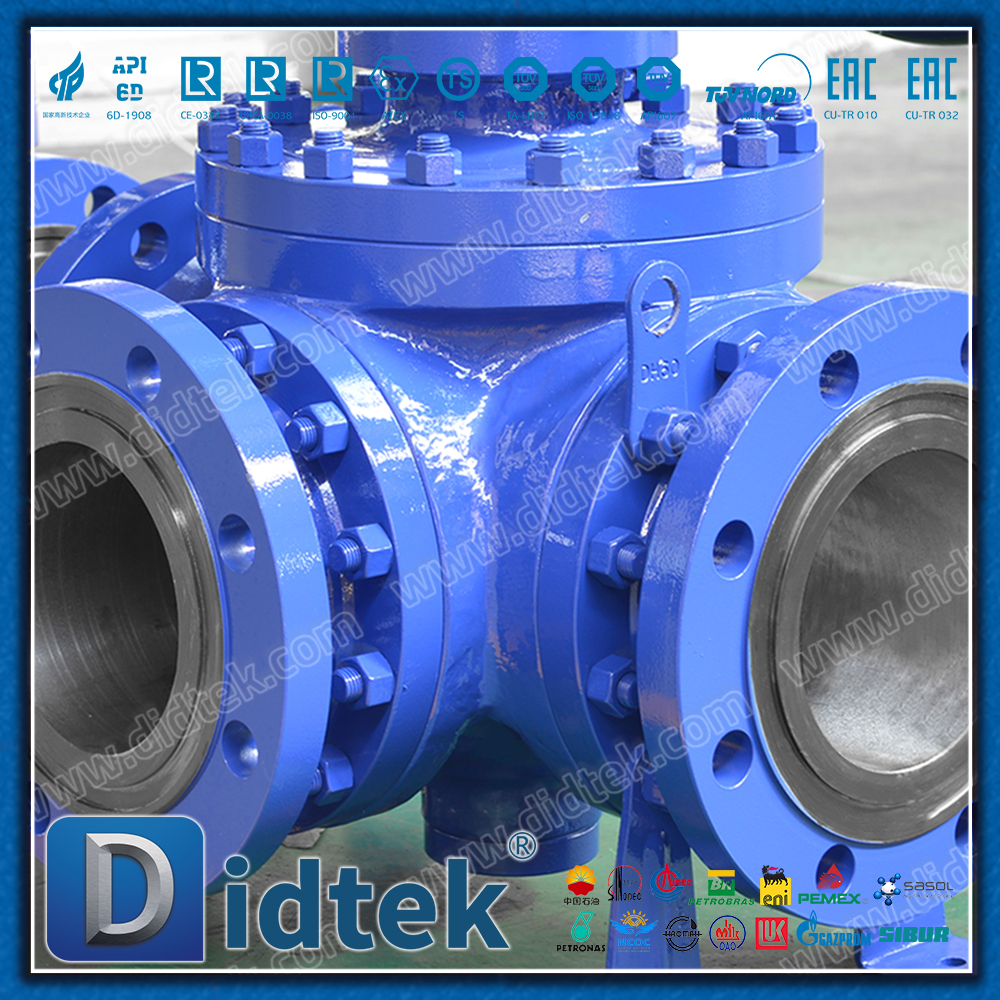

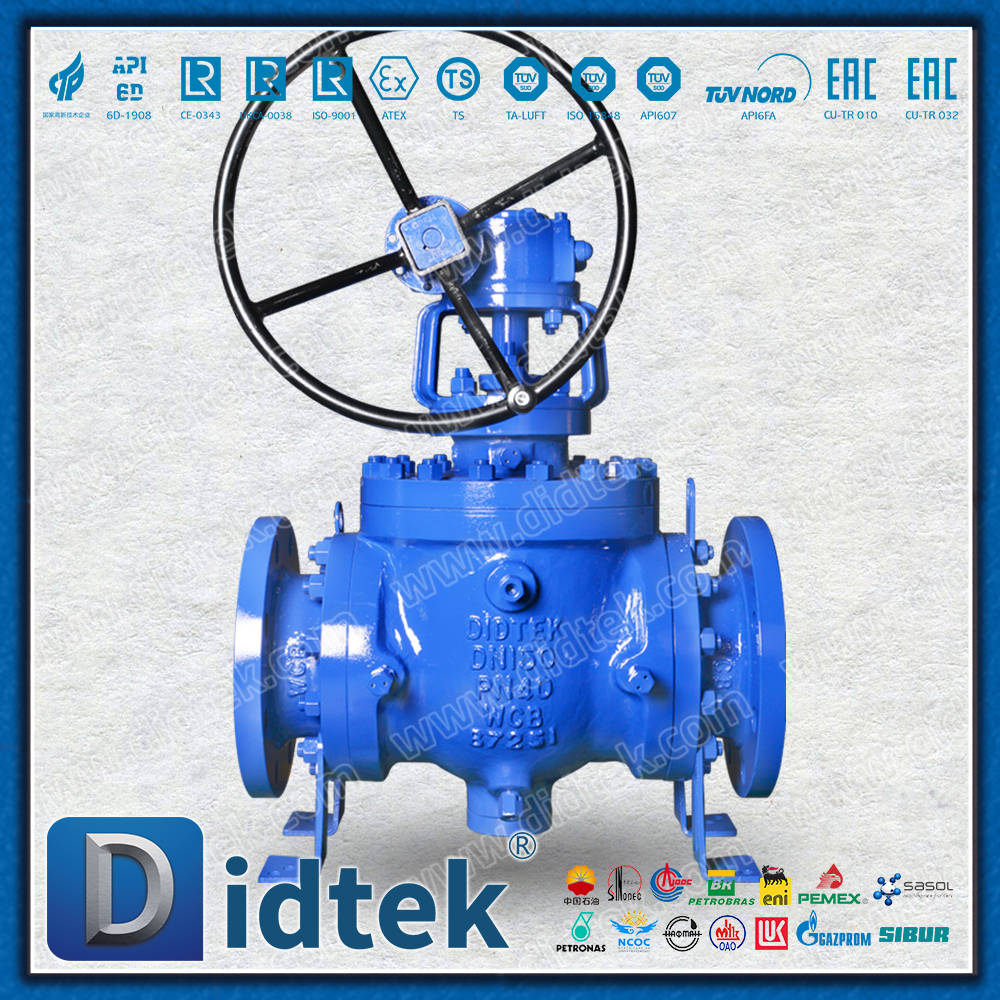

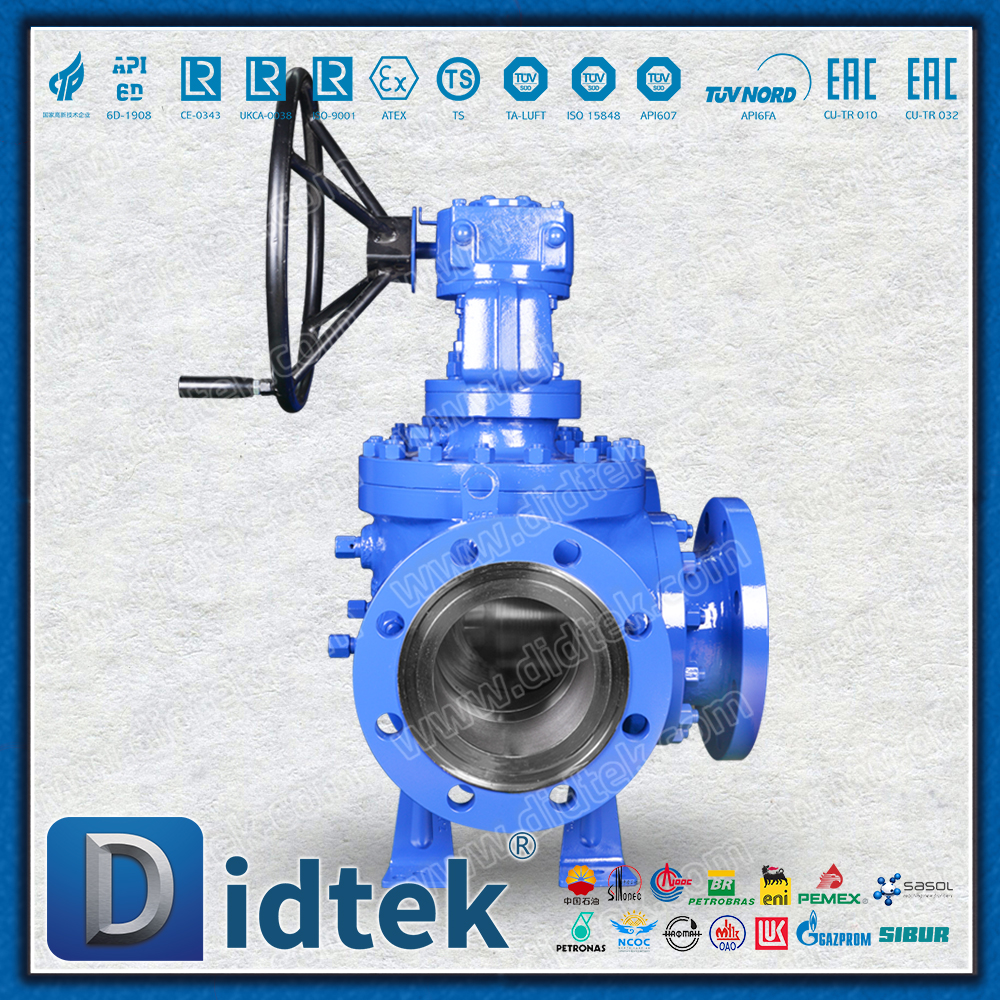

Didtek WCB Dreiwege-Kugelhahn mit L-Schnittstelle und vollem Durchgang

Produktübersicht

Ein Dreiwege-Kugelhahn ist ein Ventiltyp, der die Richtung oder Konvergenz von Flüssigkeiten durch die Drehbewegung einer Kugel mit einem Kanal steuert. Im Gegensatz zum herkömmlichen Zweiwege-Kugelhahn (der nur ein einfaches Ein-/Ausschalten ermöglicht) verfügt der Dreiwege-Kugelhahn über drei Kanalanschlüsse und kann komplexere Funktionen zum Umschalten, Verteilen und Zusammenführen von Strömungswegen realisieren.

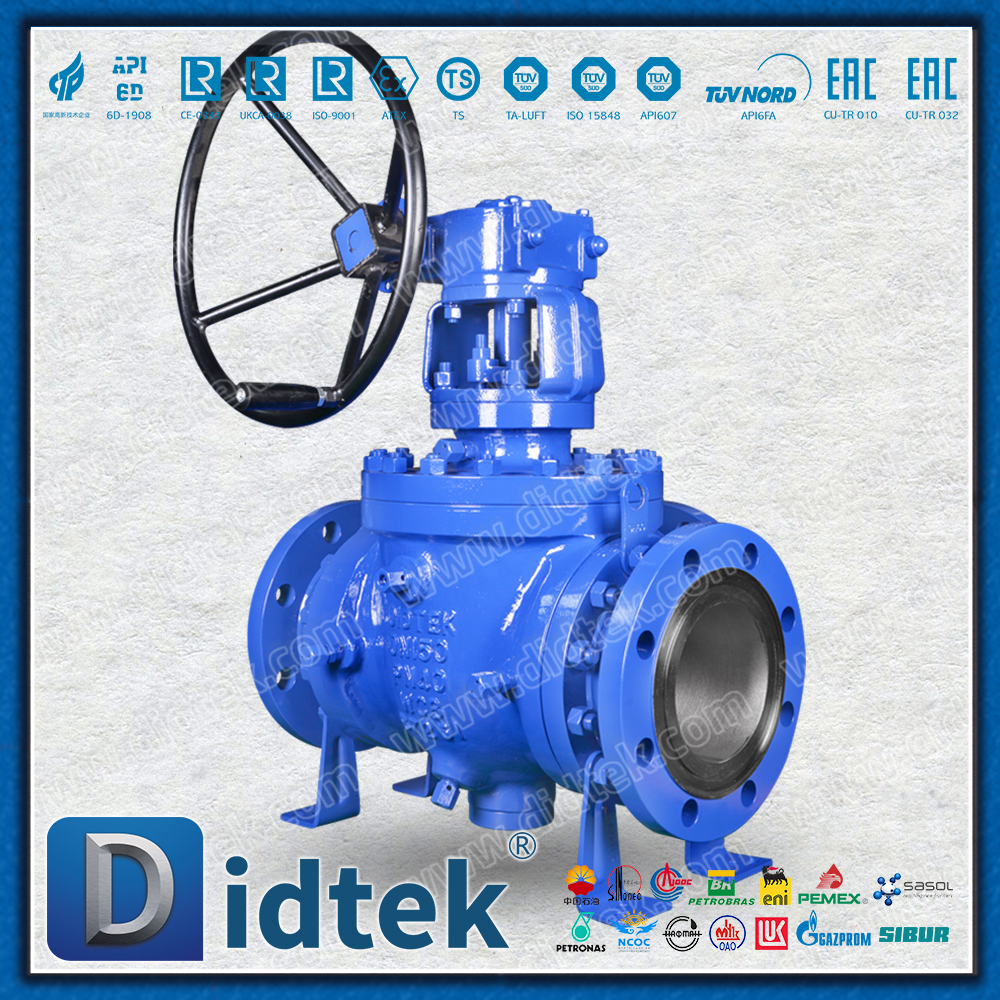

Didtek WCB Dreiwege-Kugelhahn mit L-Schnittstelle und vollem Durchgang

Kernfunktionen

Ein Ventil mit mehreren Einsatzmöglichkeiten: Ein Dreiwege-Kugelhahn kann die Kombination aus mehreren Zweiwegeventilen und Rohrverbindungsstücken ersetzen, was die Rohrleitungskonstruktion vereinfacht und Installationsraum spart.

Flexibler Flussweg: Durch Betätigen des Griffs zum Drehen der Kugel ist es einfach, zwischen mehreren Flusswegmodi zu wechseln.

Gute Dichtleistung: Genau wie der Zweiwege-Kugelhahn weist er im geschlossenen Zustand eine hervorragende Dichtleistung auf.

Geringer Strömungswiderstand: Bei vollständig geöffnetem Ventil ist der Widerstand des durch den Kugelhahnkanal fließenden Mediums sehr gering.

Einfache Bedienung: Drehen Sie einfach um 90° (eine Vierteldrehung), um den Strömungsweg zu wechseln, und die Bedienung geht schnell.

Haupttypen und Kanalmodi

Der Hauptunterschied von Dreiwege-Kugelhähnen liegt in der Form der Kanäle im Inneren des Kugelkerns, die hauptsächlich in zwei Typen unterteilt werden:

Dreiwege-Kugelhahn vom T-Typ

Kernkanal: In Form eines „T“.

Funktionsmerkmale: Es kann Umleitung, Konvergenz und Flusspfadumschaltung erreichen.

Hauptarbeitsmodus

Umleitung: Verteilen Sie die Flüssigkeit von einem Einlass auf zwei Auslässe.

Konvergenz: Führen Sie die Flüssigkeiten aus zwei Einlässen zu einem Auslass zusammen.

Schalter: Ändern Sie die Fließrichtung der Flüssigkeit.

Anwendungsszenario: Es eignet sich für Systeme, die die Verteilung von Medien auf verschiedene Pipelines oder die Konvergenz mehrerer Medienkanäle erfordern.

Dreiwege-Kugelhahn vom Typ L

Kernkanal: In Form eines „L“.

Funktionsmerkmale: Es können jeweils nur zwei Ports gleichzeitig angeschlossen werden, die für bidirektionales Switching verwendet werden.

Hauptarbeitsmodus

Es können nur zwei Kanäle angeschlossen werden, während der dritte Kanal gleichzeitig geschlossen ist.

Es wird normalerweise verwendet, um zwischen zwei Pipelines mit unterschiedlichen Quellen oder Zielen zu wechseln.

Anwendungsszenario: Es eignet sich für Systeme, die den abwechselnden Einsatz zweier Medien oder den abwechselnden Transport von Medien in zwei verschiedene Richtungen erfordern. Es ist nicht möglich, alle drei Pfade gleichzeitig zu verbinden.

Hauptanwendungsgebiete

Dreiwege-Kugelhähne werden häufig verwendet in: Aufgrund ihrer flexiblen Richtungssteuerungsfähigkeit

Chemie- und Erdölindustrie: Wird zur Prozessumschaltung und Medienverteilung in Geräten wie Reaktionsbehältern, Wärmetauschern und Abfülllinien verwendet.

Pharma- und Lebensmittelindustrie: Erfüllt aseptische und hygienische Anforderungen und wird in CIP/SIP-Systemen (Inline-Reinigung/Sterilisation) und Materialverteilungssystemen verwendet.

HVAC (Heizung, Lüftung und Klimaanlage): Wird zum Schalten von Wärmetauschersystemen und Kühlturmleitungen verwendet.

Wasseraufbereitung und Umweltschutz: Wird bei Rückspülungen, Flüssigkeitsproben und anderen Prozessen verwendet.

Allgemeine Industrierohrleitungen: Überall dort, wo es notwendig ist, die Fließrichtung des Mediums zu ändern oder das Medium zu verteilen.

Zusammenfassung

Der Dreiwege-Kugelhahn ist eine hocheffiziente und multifunktionale Rohrleitungssteuerungskomponente. Ob man sich für den T-Typ oder den L-Typ entscheidet, hängt vollständig von den spezifischen Prozessanforderungen ab:

Wenn es notwendig ist, drei Ports gleichzeitig zu verbinden oder eine Umleitung/Konvergenz durchzuführen, sollte Typ T gewählt werden.

Wenn nur zwischen zwei Pfaden gewechselt werden muss, sollte der L-förmige gewählt werden.

Aufgrund seiner kompakten Bauweise, komfortablen Bedienung und leistungsstarken Funktionen spielt der Dreiwege-Kugelhahn eine entscheidende Rolle in der modernen industriellen Flüssigkeitssteuerung.

Designspezifikation:
