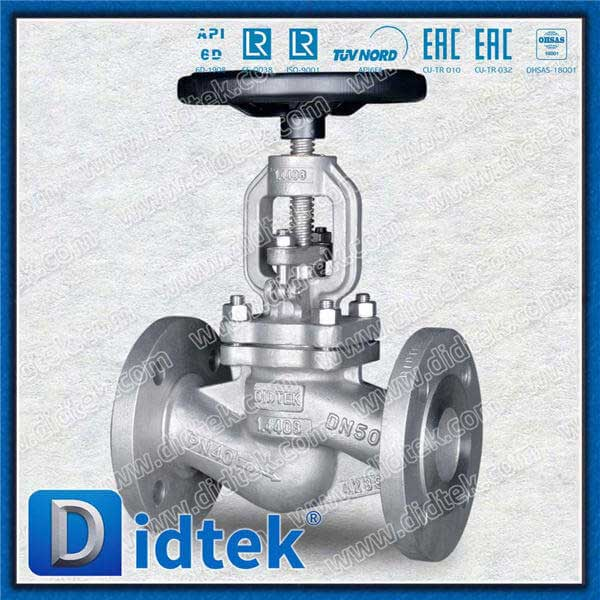

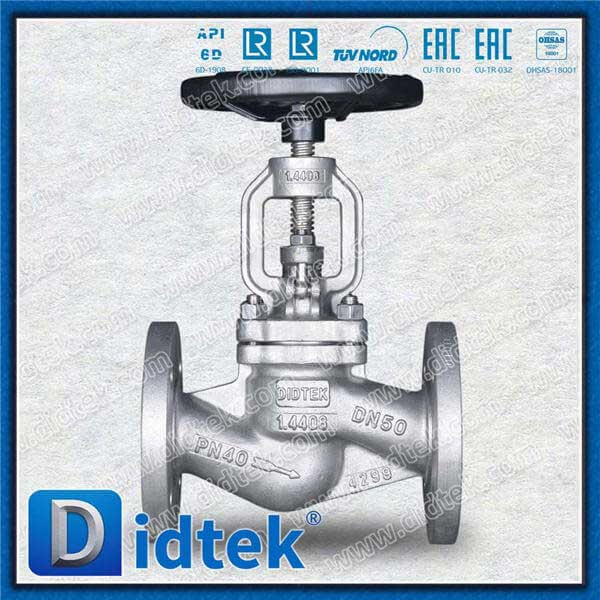

DIN-Standard-Flansch-Rückschlagventil
Für Heißöl- und Dampfanwendungen
Material: 1.4408 Feder: SS316
Anwendbare Normen:
Design EN 13709
Face-to-Face EN 558-1
Endflansche EN 1092-1
Stumpfschweißenden EN 12627
Inspektion und Test EN 12266-1
Material: 1.0619
Größenbereich: DN15~DN400
Druckstufe: PN16, PN25, PN40
Temperaturbereich: -50°C~650°C
Designbeschreibung: –
Gerade Ausführung
– Außenschraube und York
– Verschraubte Haube

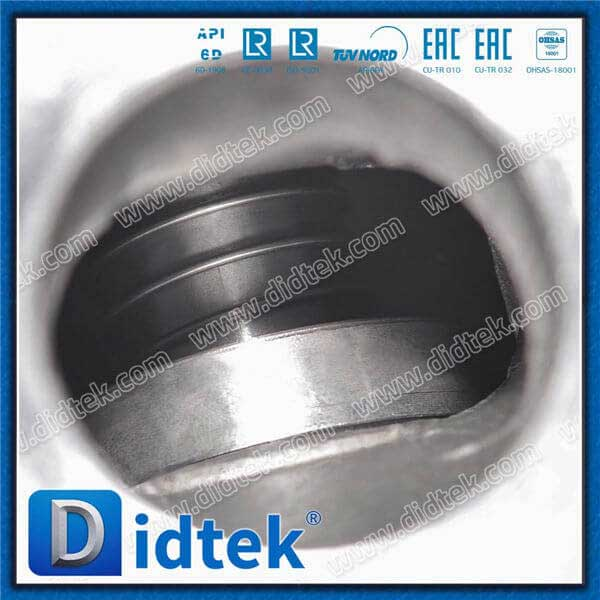

– Sitz aus Stellit oder 13 % Cr
– Erhältlich mit Getriebeantrieb

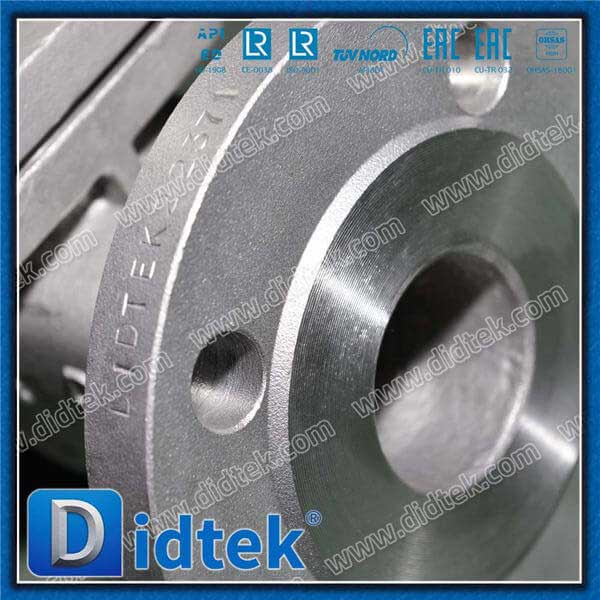

– Flanschenden
– Stumpfschweißenden
| Marke | DIDTEK |
| Struktur | Globus-Check |
| Ventilmaterial | Didtek liefert Gussstahl, Edelstahl, Sonderlegierungen, CI, DI usw |
| Ventiltyp | Didtek produziert Kugelrückschlagventile |
| Ventiltest | 100 % mengengeprüft vor der Auslieferung |
| Ventilgarantie | 18 Monate nach Lieferung und 12 Monate nach Installation |
| Ventilstruktur | Kugelrückschlagventil |
| Ventillieferung | 15 - 30 Tage |
| Ventilprobe | Muster erhältlich bei Didtek Valve |
| Ventilfarbe | Kundenwunsch |
| Ventilpackung | Sperrholzgehäuse für Kugelrückschlagventil |
| Mindestbestellmenge | 1 Satz |
| Ventilzertifikat | API6D/CE/ISO9001/ISO14001 |
| Herkunftsort | Zhejiang, China (Festland) |
| Lieferdetails: | Der Versand erfolgt innerhalb von 15–30 Tagen nach Zahlungseingang |
| Port | Shanghai oder Ningbo |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union |
Anwendung und Funktion:
Die Struktur des DIN-Rückschlagventils von Didtek ähnelt dem Kugelventil, die Verbindung von Schaft und Scheibe ist jedoch nicht fixiert. Das Kugelrückschlagventil könnte die Kugelventilfunktion übernehmen, wenn der Schaft absinkt und die Scheibe auf dem Sitz zusammendrückt, während es beim Anheben des Schafts als Rückschlagventil fungieren könnte. Wenn wir installieren müssen oder der Installationsbereich begrenzt ist (z. B. auf Schiffen), ist das Absperrventil die beste Wahl, da dadurch sowohl Installationskosten als auch Platz gespart werden können. gleichzeitig ein Absperrventil und ein Rückschlagventil am Rohr
Es dient zur Drosselung der Durchflussregelung. Das Absperren erfolgt durch Bewegen der Scheibe gegen den Strömungsstrom und nicht quer dazu, wie es bei einem Absperrschieber der Fall ist. Das Strömungsmuster durch ein Kugelventil beinhaltet Richtungsänderungen, was zu einem größeren Strömungswiderstand und einem hohen Druckabfall führt. Das Kugelventil ist ein ausgezeichnetes Ventil für den Ein-Aus-Betrieb, eignet sich jedoch hervorragend für häufiges Wechseln und die Steuerung von Flüssigkeiten überall in der Menge oder im Volumen zwischen der offenen und geschlossenen Position.

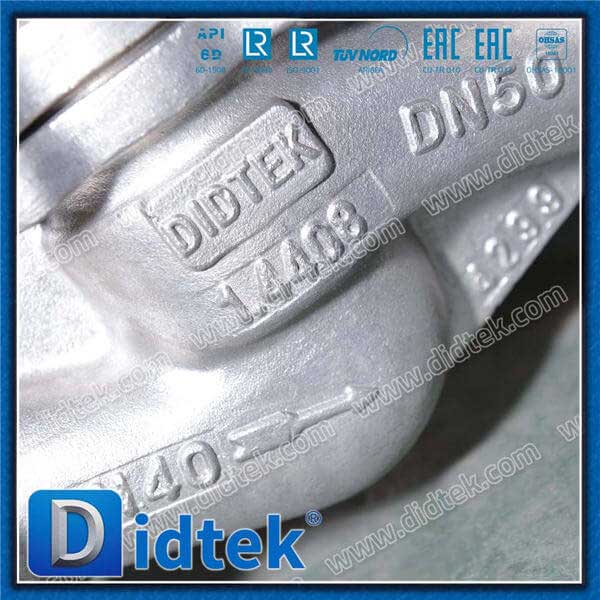

Das Kugelrückschlagventil muss im richtigen Verhältnis zum Medienfluss installiert werden, wie durch den auf dem Ventilgehäuse markierten Flussrichtungspfeil angegeben. Dieses Ventil gilt als unidirektional und muss mit der Druckseite oder dem Einlass unter dem Sitz installiert werden.
Zubehör:
Getriebeantriebe, Stellantriebe, Verriegelungsvorrichtungen, Kettenräder usw., verlängerte Spindeln und Hauben für den Tieftemperaturbetrieb und viele andere sind verfügbar, um den Anforderungen des Kunden gerecht zu werden.
