Heim » Industrieventil » Geschmiedetes Ventil » Geschmiedetes Gattentallventil » Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter

Produktkategorie

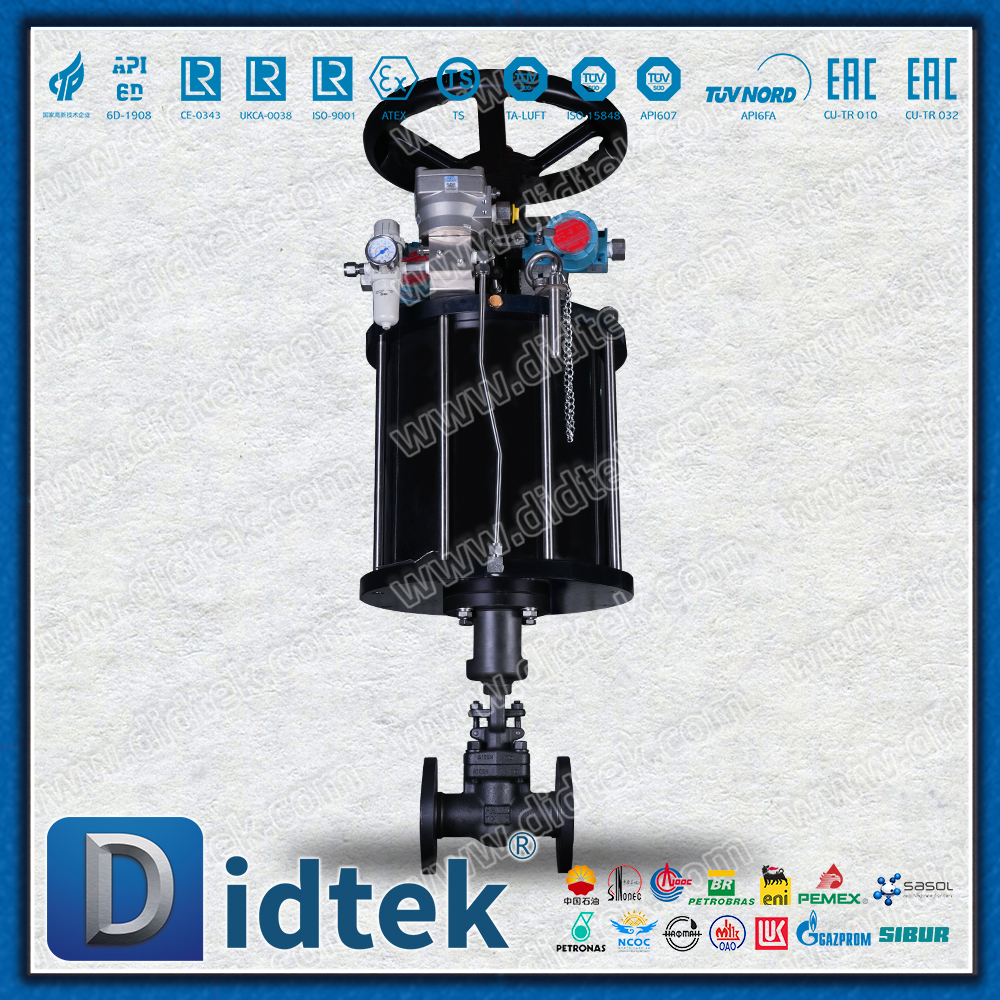

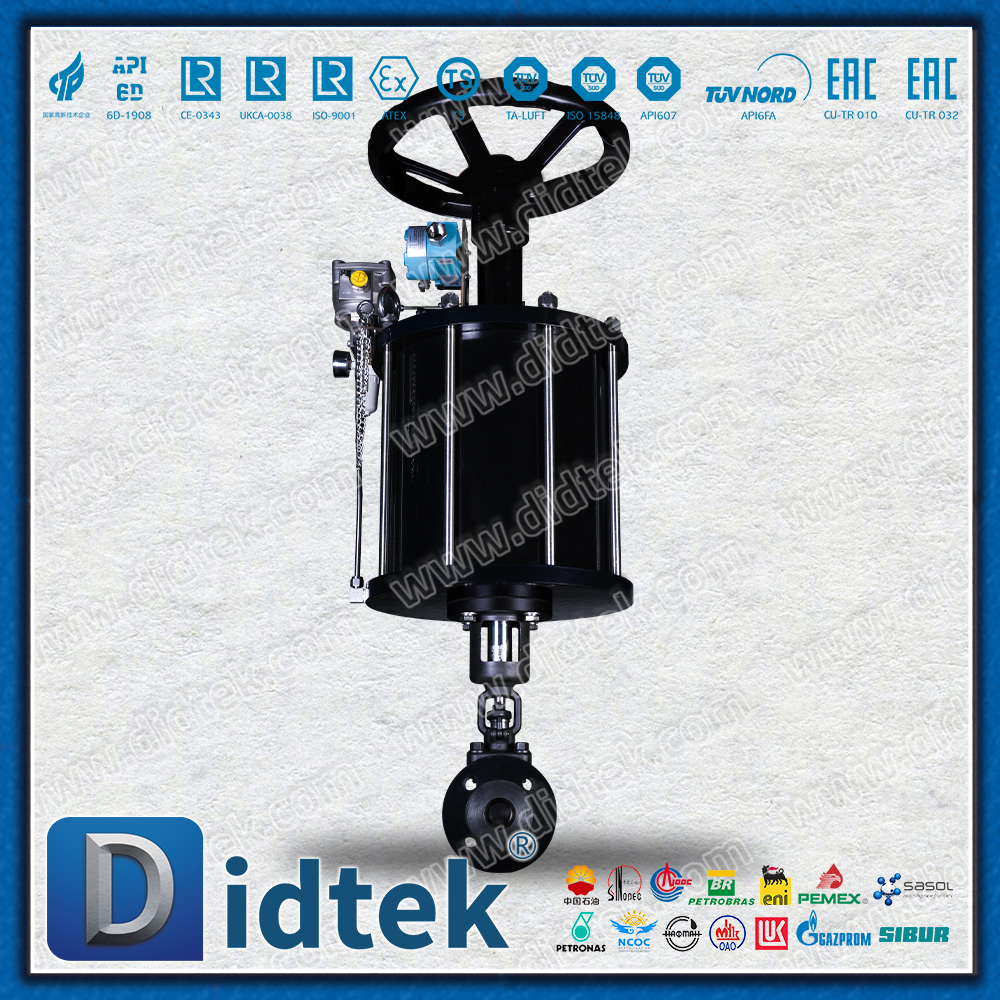

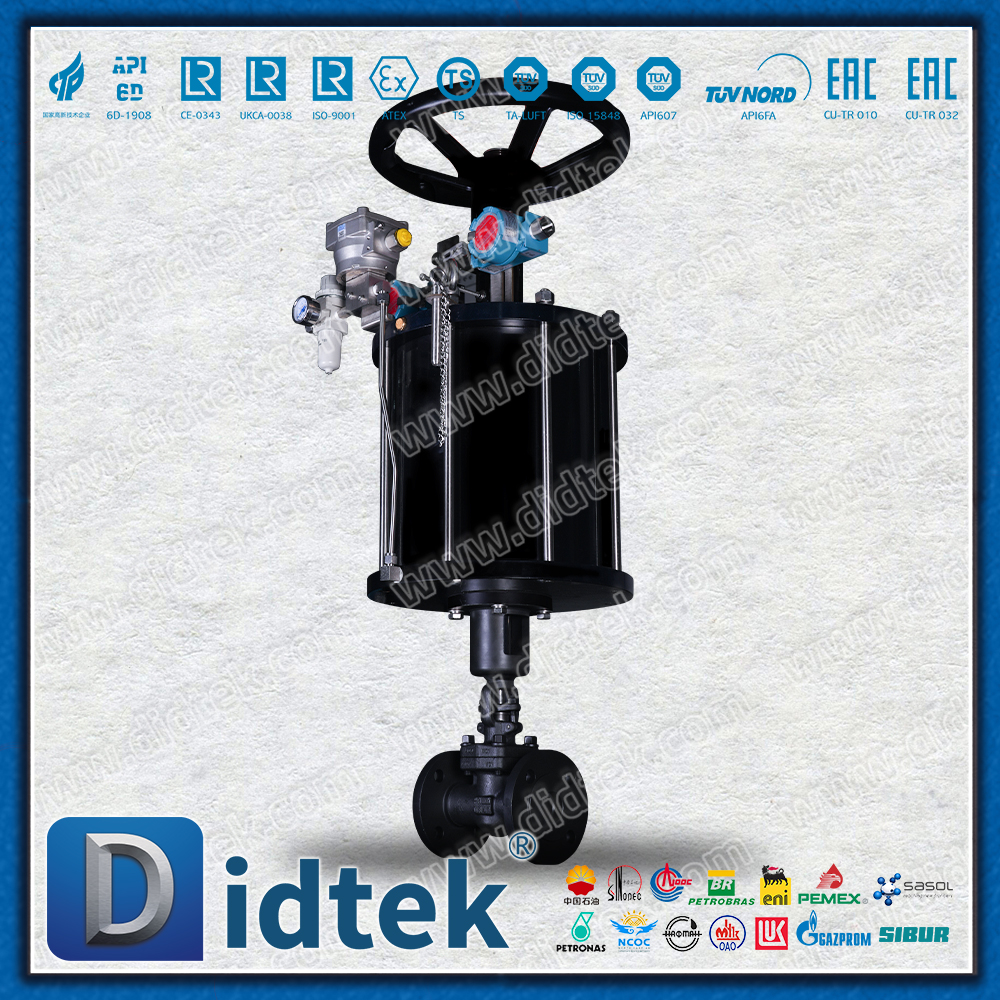

Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter
Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter
Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter
Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter
Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter
Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter

loading

Einfachwirkendes pneumatisches Handrad mit geschmiedetem Honeywell-Endschalter

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
Das pneumatische und hydraulische Drehzapfen-Kugelventil für die Offshore-Technik im Marinebereich ist eine erstklassige, hochbelastbare Lösung zur automatisierten Durchflussregelung, die speziell für Offshore-Plattformen, FPSO-Schiffe und Tiefsee-Unterseepipelines entwickelt wurde.

  • Q747H-300LBC

  • DIDTEK

  • TRBV-FTMSBV-014

Verfügbarkeitsstatus:
Menge:
erkundigen

Produktdetails

Das einfachwirkende pneumatische Handrad mit geschmiedetem Honeywell-Endschalter-Absperrschieber ist eine robuste, äußerst zuverlässige automatisierte Isolationslösung, die für kritische Öl-, Gas- und petrochemische Prozessleitungen entwickelt wurde. Er ist um einen robusten Absperrschieberkörper aus geschmiedetem Stahl (ASTM A105, F316 oder legierte Stähle) herum aufgebaut und verarbeitet Hochdruck-Industriemedien mit absoluter struktureller Integrität. Die Automatisierung des Ventils erfolgt über einen einfachwirkenden pneumatischen Stellantrieb (Federrückstellung) , der mit einer integrierten manuellen Handradüberbrückung ausgestattet ist . Dadurch ist ein ausfallsicherer automatischer Betrieb bei Luftausfall gewährleistet, während bei Bedarf ein manueller mechanischer Eingriff möglich ist. Komplettiert mit einem Premium- Endschalterkasten von Honeywell liefert es eine präzise Rückmeldung der Ventilposition in Echtzeit an Kontrollräume und erfüllt so strenge Sicherheits- und Automatisierungsanforderungen.~!phoenix_varIMG1!~

Produktparameter

Parametername
Parameter
Größenbereich1 1/2''
DruckbereichPN10, DN40
MaterialA105N
Siegel

Metallsitz

Temperaturbereich-29°C~425°C
Design entsprechendAPI 602
Von Angesicht zu AngesichtASME B16.10
EndflanscheASME B16.5
EndverbindungstypRF
BrandschutzAPI 6FA
Inspektion und Test

API 598

ArbeitenPneumatisch und hydraulisch
KörpertypGeteilter Körper
Art des VentilsZapfenkugelhahn
Geeignetes MediumWasser, Dampf, Öl und einige ätzende Flüssigkeiten

Designbeschreibung

  • Dreifacher Schutz (pneumatisch, federnd und manuell): Kombiniert schnelle pneumatische Betätigung, ausfallsichere Federrückstellung und ein mechanisches manuelles Handrad für ultimative betriebliche Flexibilität und Sicherheit.

  • Honeywell-Positionsrückmeldung: Integrierte Honeywell-Endschalter bieten eine zuverlässige elektrische Signalrückmeldung für den Offen-/Geschlossen-Status und gewährleisten so eine nahtlose SPS/DCS-Integration.

  • Hochfester geschmiedeter Körper: Die geschmiedete Stahlkonstruktion bietet im Vergleich zu Standardgussteilen eine überlegene Kornstruktur, höhere Dichte und Beständigkeit gegen hohen Druck.

  • Zuverlässige Keilverschlussabdichtung: Die solide oder flexible Keilkonstruktion sorgt für einen dichten Abschluss bei hohen Differenzdrücken und reduziert den Sitzverschleiß bei Langzeitzyklen.

Parameter

MarkeDIDTEK
StrukturSorged Stell
MaterialKohlenstoffstahl
TypGeschmiedeter Absperrschieber
Prüfen100 % mengengeprüft vor der Auslieferung
Garantie18 Monate nach Lieferung und 12 Monate nach Installation
Lieferung15 - 60 Tage
ProbeMuster erhältlich bei Didtek Valve
FarbeKundenwunsch
VerpackungSperrholzkiste
Mindestbestellmenge1 Satz
ZertifikatAPI6D, CE, UKCA, ISO9001, TS, EAC, ISO15848, TA-LUFT, API607, API6FA usw.
HerkunftsortZhejiang, China (Festland)
LieferdetailsDer Versand erfolgt innerhalb von 15–30 Tagen nach Zahlungseingang
PortShanghai oder Ningbo
ZahlungsbedingungenL/C, D/A, D/P, T/T, Western Union


Anwendung & Funktion

Einfachwirkendes pneumatisches Handrad mit Honeywell-Endschalter. Geschmiedete Absperrschieber werden aufgrund ihrer hervorragenden Materialeigenschaften häufig in anspruchsvollen Umgebungen eingesetzt:

  • Öl- und Gaspipeline-Übertragung: Hauptleitungs-Absperr- und Notabschaltstationen, die manuelle Überbrückungsfunktionen erfordern.

  • Petroraffinerie und Hydroverarbeitung: Hochdruck-Zufuhrleitungen und Hochtemperatur-Dampf- oder Kohlenwasserstoffisolierung.

  • Energieerzeugungssysteme: Kesselspeisewasser- und Frischdampf-Isolationsschleifen, die eine präzise elektrische Positionsrückmeldung erfordern.

Vorherige:
Nächste:
Pneumatischer geschmiedeter Absperrschieber Einfachwirkender pneumatischer Absperrschieber mit Handrad Honeywell Endschalter-Absperrschieber Luftbetätigter Absperrschieber mit Federrückführung API 600 Absperrschieber aus geschmiedetem Stahl
