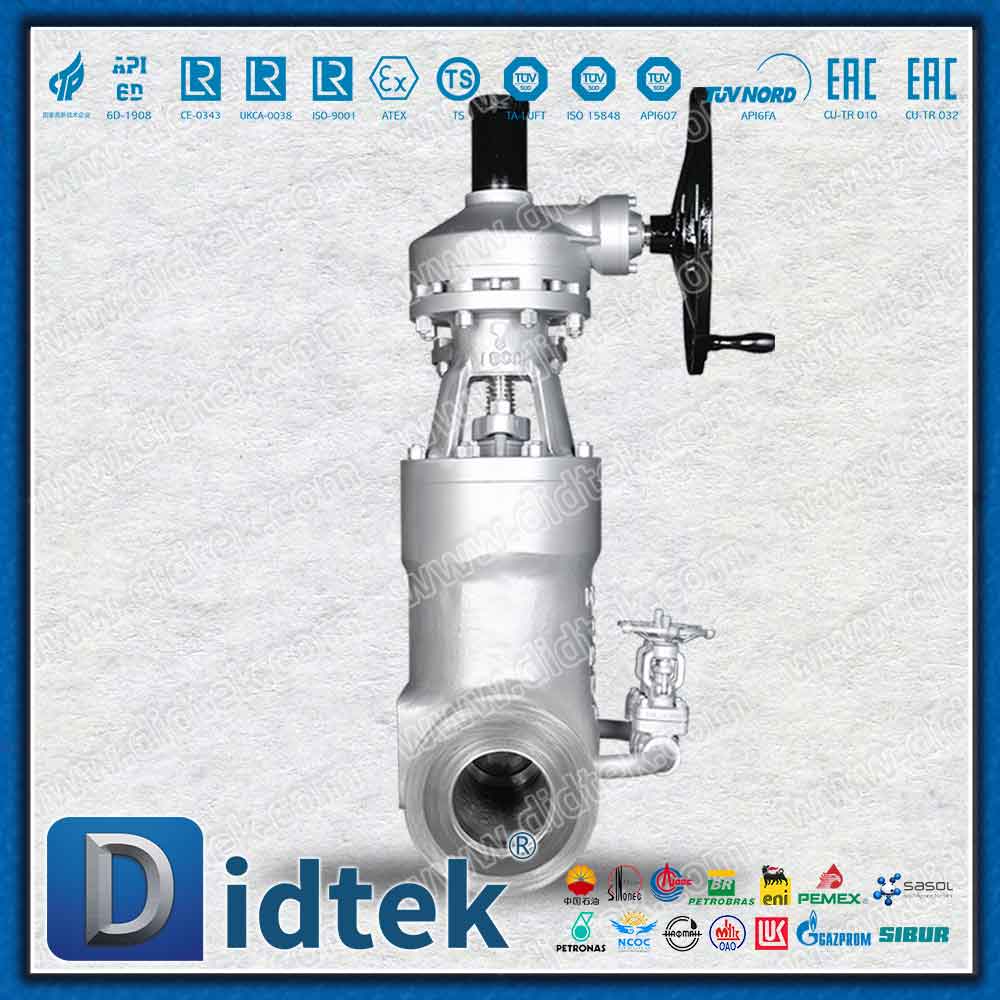

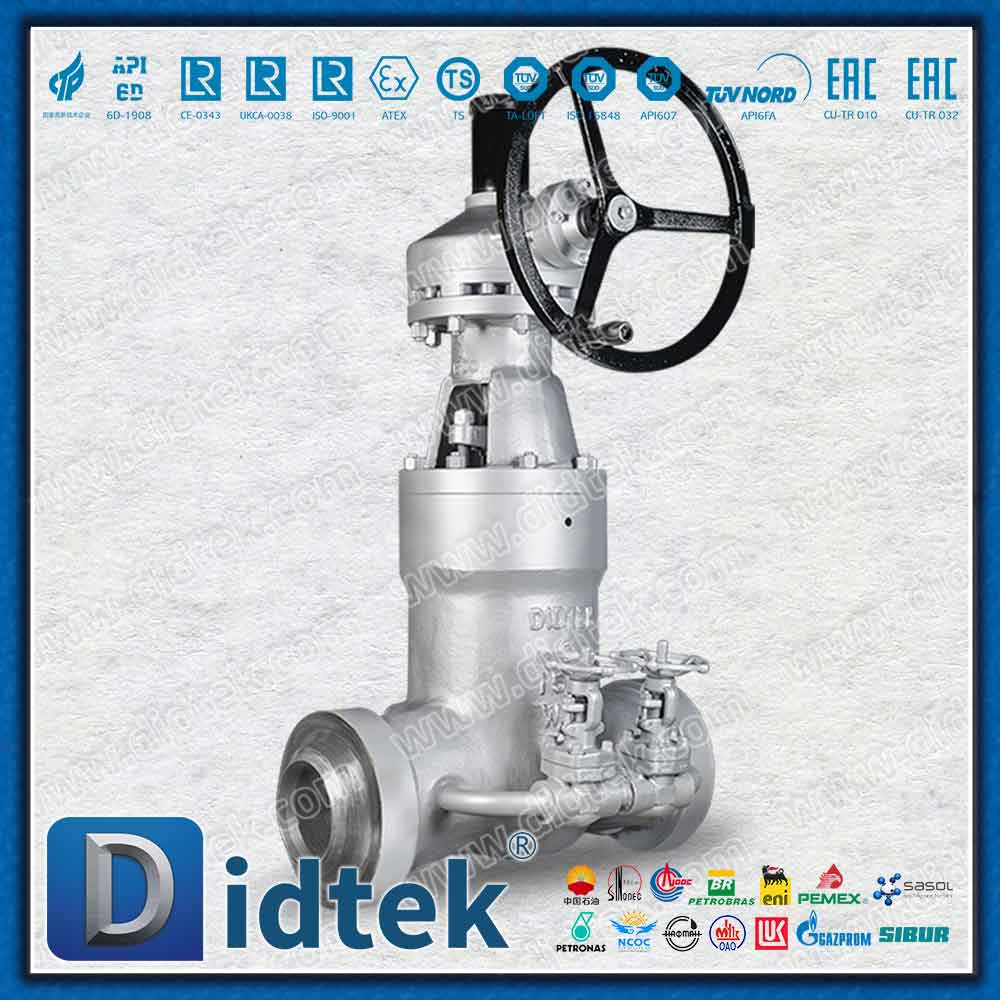

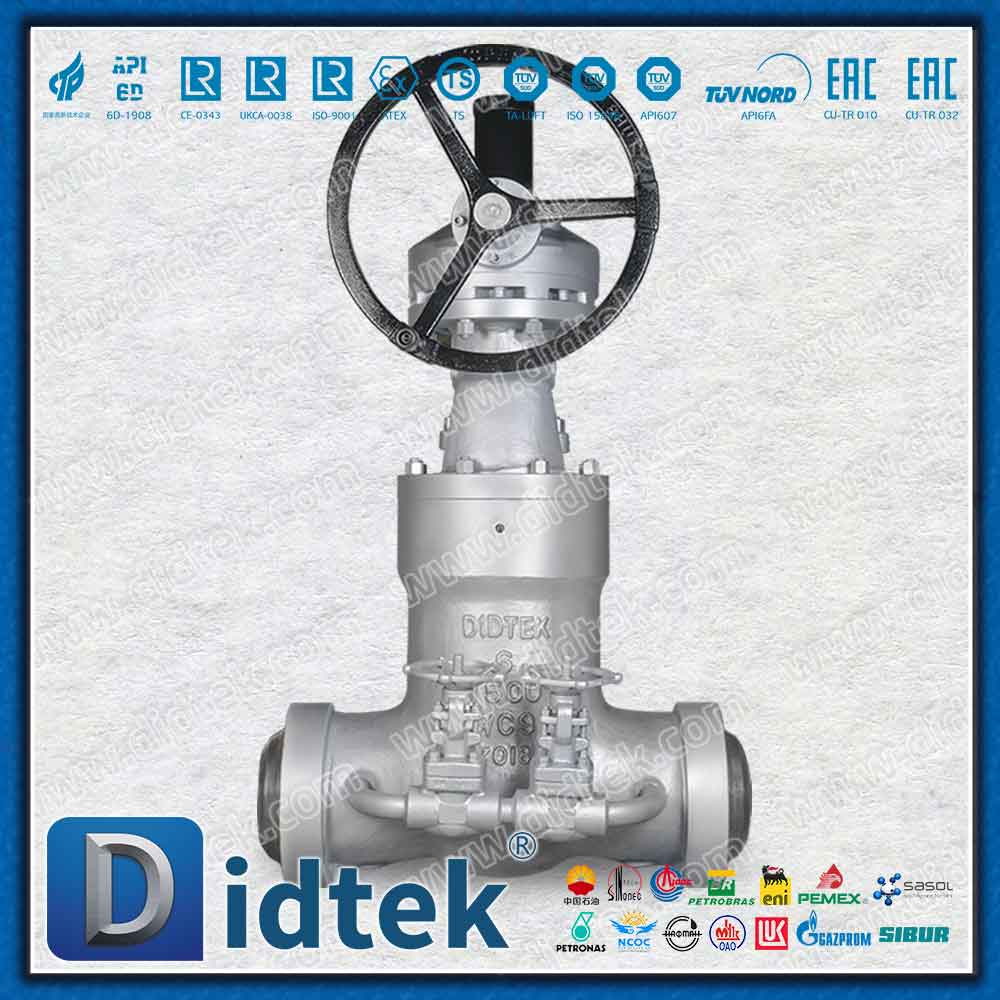

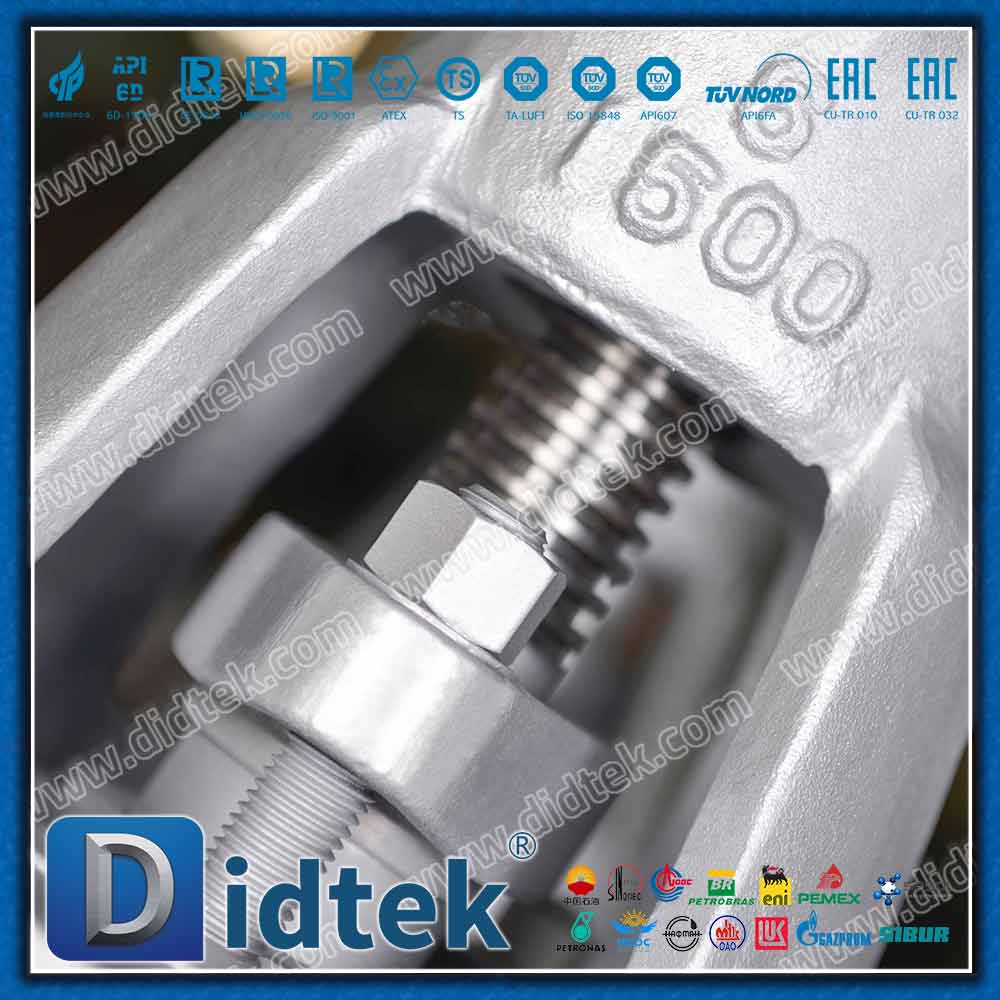

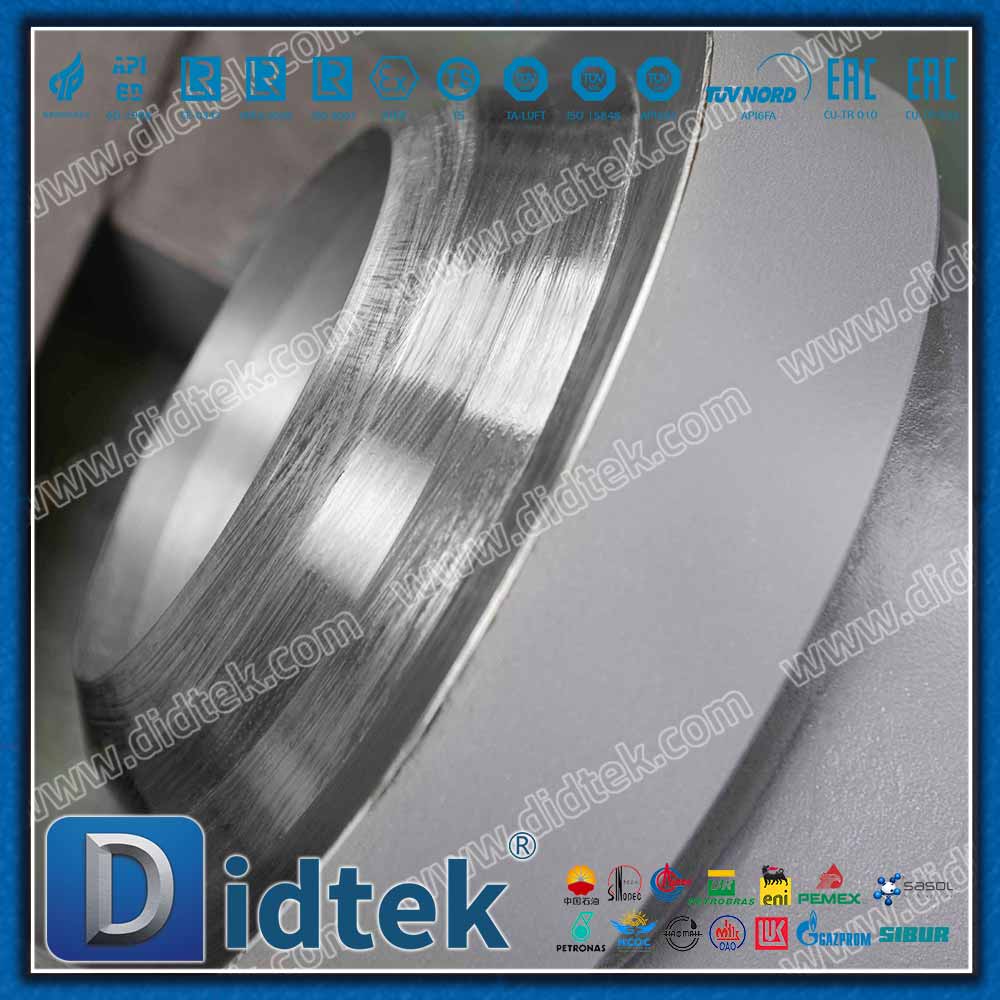

WC9 PSB 1500LB Bypass-Absperrschieber für Dampf

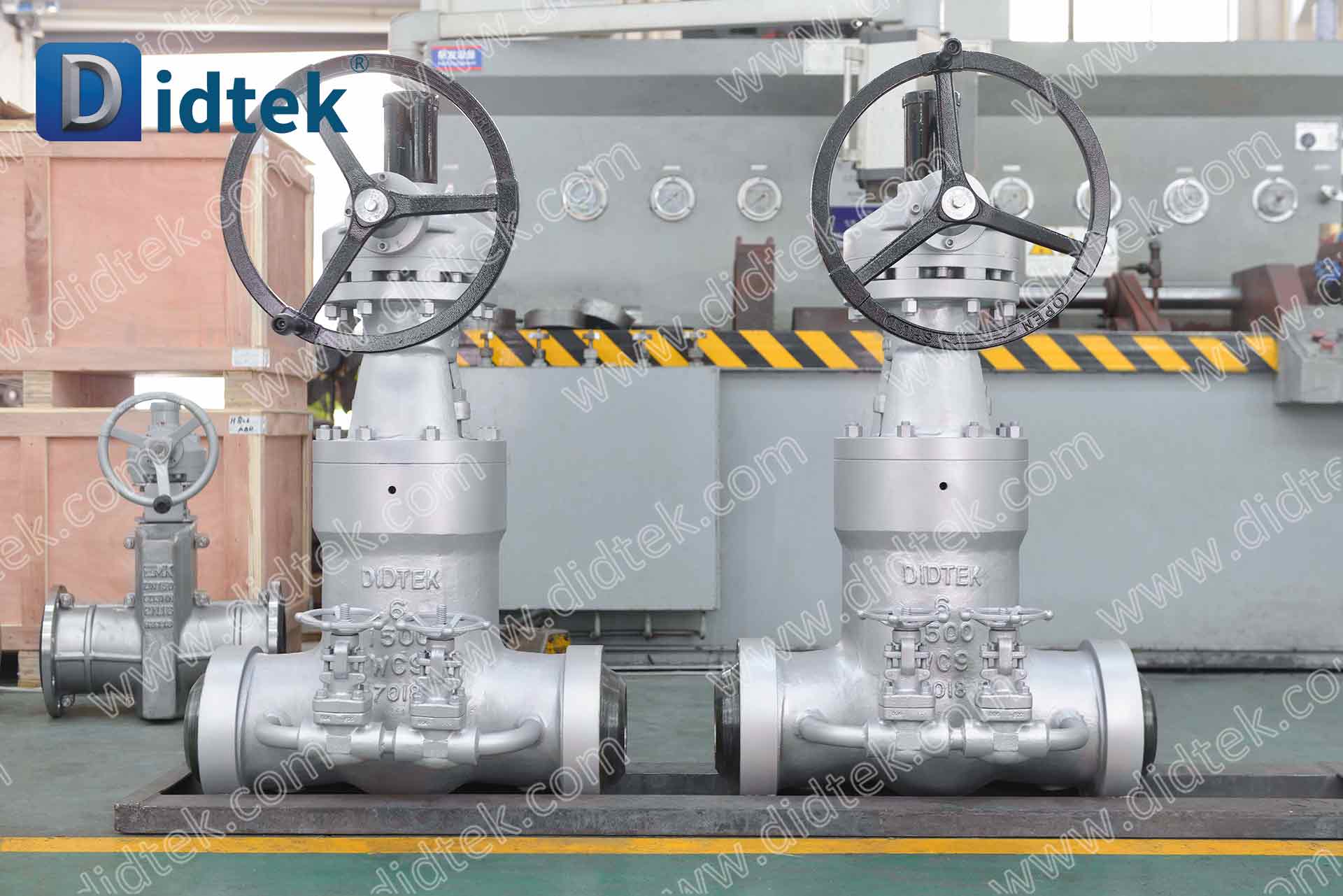

Produktdetails

Der WC9 PSB 1500LB Bypass-Absperrschieber dient als hochwertige, hochbelastbare Isolationskomponente, die speziell für Hochdruck-Hochtemperatur-Dampfanwendungen (HPHT) in Energieerzeugungs- und petrochemischen Anlagen entwickelt wurde. Der Ventilkörper ist aus strukturellem ASTM A217 WC9-Chrom-Molybdän-legiertem Stahl geschmiedet und gegossen und verfügt über eine dichte, schwere Metallzusammensetzung, die von Natur aus Kriechen und thermische Ablagerungen widersteht. Dadurch behält das Gerät absolute strukturelle Integrität und einen sicheren Betrieb bei extremen Dauertemperaturen von bis zu 593 °C.

Das Herzstück seiner Leistung ist die fortschrittliche Pressure Seal Bonnet (PSB)-Architektur. Im Gegensatz zu herkömmlichen verschraubten Hauben, die bei extremer Belastung leicht nachgeben, nutzt diese Konstruktion den inneren Dampfdruck, um die Dichtung aktiv zu straffen. Wenn der Leitungsdruck steigt, wird die Motorhaube gegen eine spezielle trapezförmige Graphitdichtung gedrückt. Wir integrieren einen Anti-Extrusions-Schutzring aus Edelstahl in diese Baugruppe, der absolute Abdichtung und keine Leckage gewährleistet, selbst bei volatilen Temperaturwechseln und starken Druckspitzen, die bei Nennwerten der Klasse 1500 üblich sind.

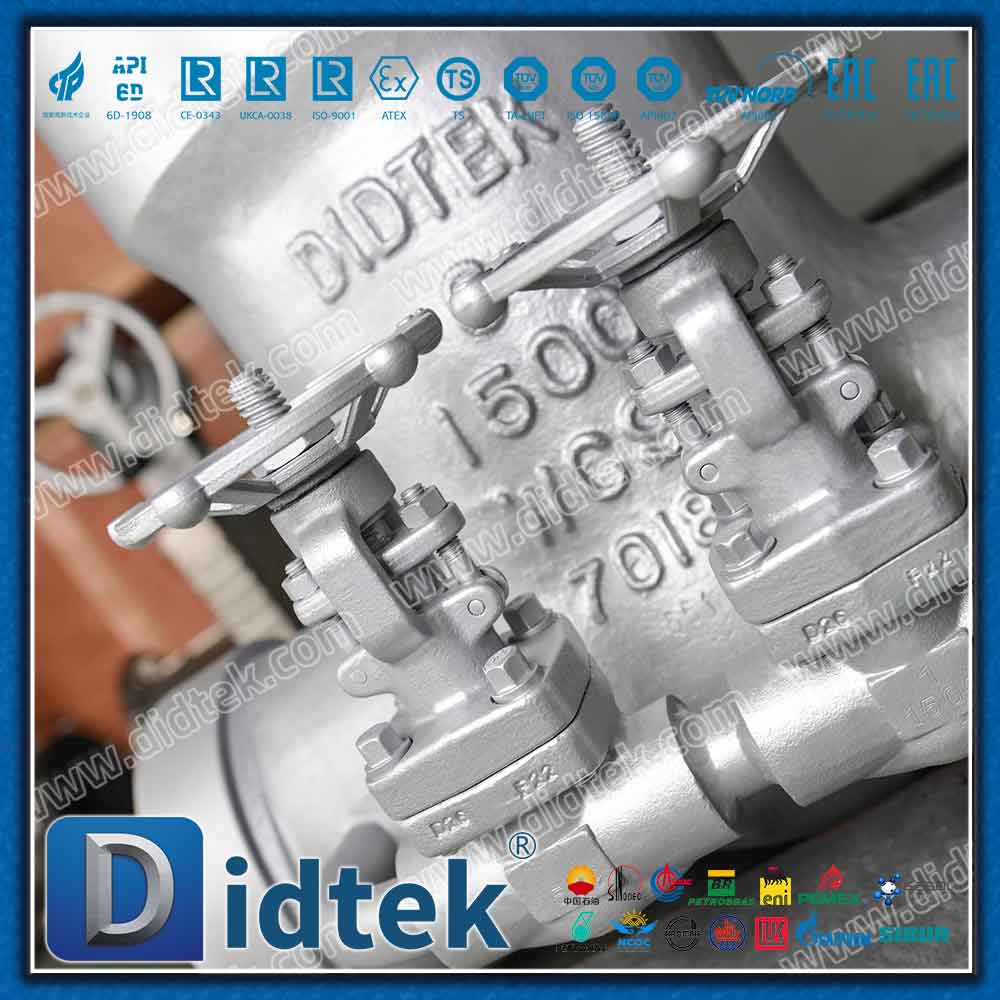

Darüber hinaus verändert das integrierte Bypass-Ausgleichssystem die Betriebssicherheit grundlegend. Bevor sich das Haupttor öffnet, ermöglicht das kleine Hilfsbypassventil einen kontrollierten Dampffluss, um die nachgeschaltete Leitung zu erwärmen und den Differenzdruck auszugleichen. Der Bediener kann das kontrollierte Zischen des Druckausgleichs hören, der das am Hauptschaft erforderliche Betätigungsdrehmoment drastisch reduziert und eine thermische Bindung vollständig verhindert. Um unterschiedlichen Anforderungen an die Anlagenautomatisierung gerecht zu werden, verfügen die Oberteile über einen standardisierten ISO-Montageflansch, der perfekte Kompatibilität mit manuellen Kegelrädern sowie elektrischen oder pneumatischen Stellantrieben und optionalen Ventilstellungsanzeigen bietet.

Produktparameter

Designbeschreibung

• Hochtemperatur-WC9-Legierung: Die Legierungszusammensetzung aus 2,25 % Cr und 1 % Mo bietet eine hervorragende Zugfestigkeit und Korrosionsbeständigkeit bei Anwendungen mit überhitztem Dampf und verhindert so eine Materialverschlechterung über Jahrzehnte hinweg.

• Fortschrittliche Hartauftragstechnologie: Um den starken Erosions- und Drahtzieheffekten von Hochgeschwindigkeitsdampf entgegenzuwirken, sind die Keil- und Sitzringe stark mit einer Stellite 6-Legierung auf Kobaltbasis überzogen. Darüber hinaus ist der obere Rücksitz mit Stellite 21 beschichtet. Dieser Doppellegierungsansatz verbessert die Antifresseigenschaften drastisch und verlängert die Lebensdauer der Innenverkleidung unter extremen Differenzdrücken.

• Bypass-Ausgleichssystem: Das kleine zusätzliche Bypassventil sorgt für eine kontrollierte Erwärmung des nachgeschalteten Rohrleitungsnetzes. Dadurch wird der Differenzdruck ausgeglichen und ein sicherer, vorhersehbarer und außergewöhnlich reibungsloser Betrieb des Hauptventils ohne übermäßige mechanische Belastung des Bedieners oder Aktors gewährleistet.

• Integrität der Druckdichtung des Oberteils: Das selbstverstärkende Dichtungsdesign bedeutet, dass die Haubendichtung umso dichter ist, je höher der Leitungsdruck ist – ideal, um flüchtige Dampfstöße sicher zu bewältigen, ohne das ständige Nachziehen, das bei herkömmlichen Flanschverbindungen erforderlich ist.

• Maßgeschneiderte Sicherheitsverbesserungen: Die interne Struktur berücksichtigt die komplexen Gegebenheiten von HPHT-Umgebungen und unterstützt kritische Modifikationen wie eine Keilentlüftungsöffnung zur Entlastung des eingeschlossenen Hohlraumdrucks, Überdruckschutzrohre und präzise Endschalter, um eine Blockierung der thermischen Ausdehnung umfassend zu verhindern.

Parameter

Qualitätskontrolle und globale Logistik

Die industrielle Beschaffung erfordert absolute Sicherheit in der Materialrückverfolgbarkeit und Funktionssicherheit. Unser Produktionsprotokoll schreibt vor, dass 100 % der Ventile vor dem Versand strengen hydrostatischen und pneumatischen Tests unterzogen werden, die strikt den API 598-Standards entsprechen. Jede Einheit wird von einem umfassenden Mill Test Certificate (MTC) und detaillierten Berichten zur Qualitätsrückverfolgbarkeit begleitet, was den Anlageningenieuren volles Vertrauen in die metallurgischen und mechanischen Eigenschaften ihrer Anlagen gibt.

Da wir uns des physischen Gewichts und der kritischen Natur dieser Hochleistungsventile bewusst sind, sind unsere Verpackungsstandards für extreme globale Transporte ausgelegt. Jedes Ventil wird zunächst mit einer Schutzschicht überzogen und hermetisch in eine rostfreie Kunststofffolie eingewickelt, um Oxidation durch Luftfeuchtigkeit zu verhindern. Das Gerät wird dann in einem seetüchtigen, hochbelastbaren Sperrholzkoffer gesichert, der verstärkt ist, um Stöße und Vibrationen während des Langstreckenseetransports zu absorbieren und sicherzustellen, dass die Ausrüstung in makellosem, einbaufertigem Zustand bei Ihnen ankommt.

Anwendung & Funktion

WC9 PSB 1500LB Bypass-Absperrschieber für Dampf werden häufig in anspruchsvollen Umgebungen eingesetzt, in denen Materialversagen keine Option ist. Die speziellen Legierungseigenschaften und die Druckdichtungsmechanik machen sie zur bevorzugten Isolationslösung für die folgenden kritischen Bereiche:

• Wärmekraftwerke: Unverzichtbar für Hauptdampfisolationsleitungen, Turbinenbypasssysteme und Überhitzersammler. Die Ventile bewältigen den intensiven Thermoschock und die anhaltend hohen Drücke, die zum Antrieb riesiger Turbinen erforderlich sind, und sorgen für sichere Start- und Abschaltsequenzen ohne strukturelle Ermüdung.

• Petrochemische Raffination: Wird häufig in Hochtemperatur-Hydrocrack- und Steamcracking-Anlagen eingesetzt. Die mit Stellite gepanzerte Innengarnitur widersteht der korrosiven und erosiven Natur von gemischten Kohlenwasserstoff- und Dampfströmen und minimiert Wartungsausfallzeiten in kontinuierlichen Verarbeitungsanlagen.

• Industrielle Dampfnetzwerke: Entscheidend für die Hochdruckdampfverteilung und Kesselisolierung. Das integrierte Bypass-System ermöglicht es Betreibern, Dampf sicher in kalte Rohrleitungsnetze einzuleiten, wodurch katastrophale Wasserschläge verhindert und die Lebensdauer der gesamten Rohrleitungsinfrastruktur verlängert werden.
