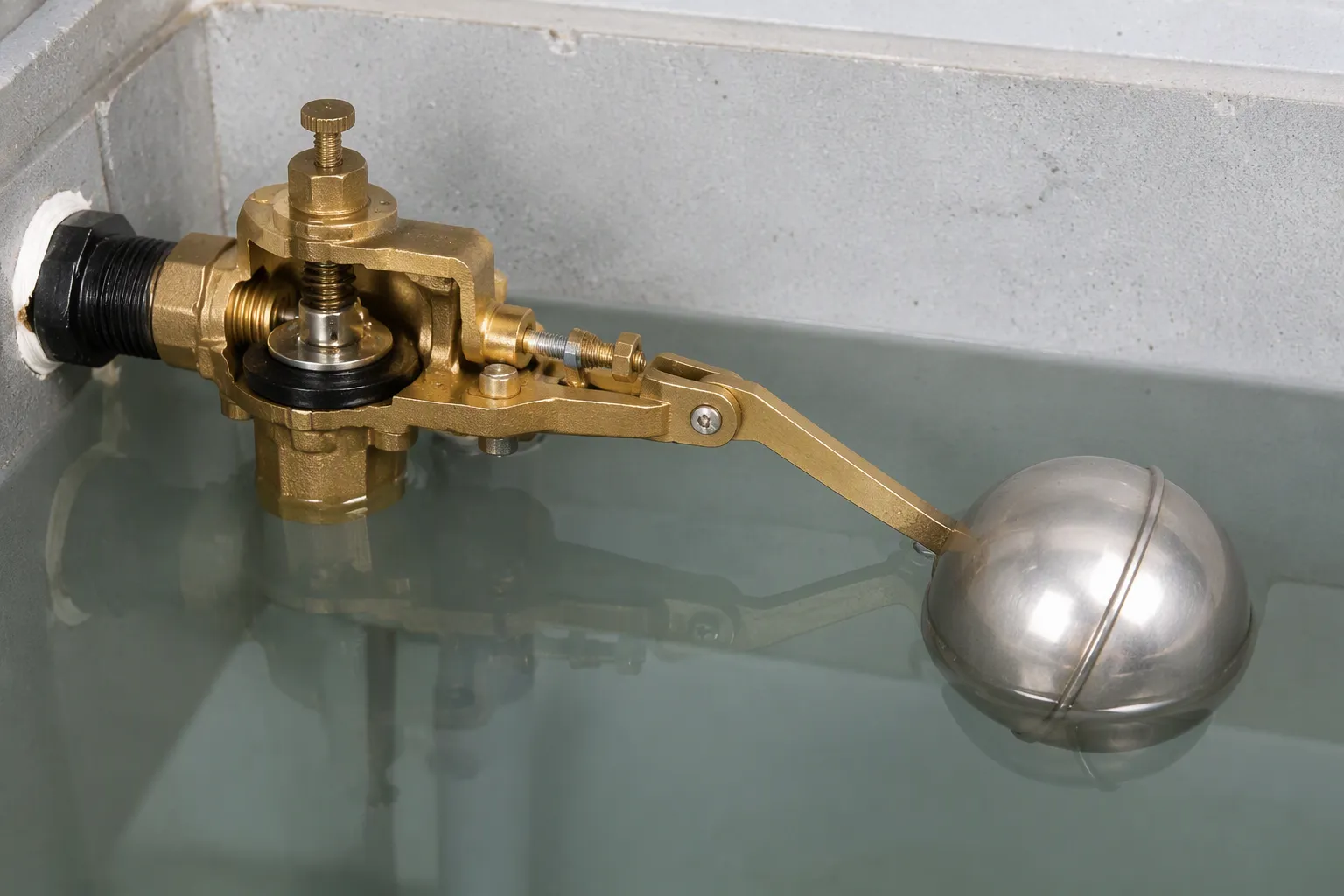

Ein Gleichgewichtsschwimmerventil ist ein mechanischer Regler. Dieses Schwimmerventil vom Gleichgewichtstyp verwendet einen Schwimmer und einen Hebel, um das Wasser auf einer eingestellten Markierung zu halten. Der Auftrieb treibt den Schwimmer an, nicht die Elektronik. Wenn das Wasser unter den Punkt fällt, öffnet der Schwimmer das Ventil; Wenn Wasser darauf gelangt, schließt sich der Schwimmer. Das Gleichgewichtsschwimmerventil unterscheidet sich von einem Standardschwimmerventil durch den Ausgleichsdruck. Dieses Gleichgewicht ermöglicht eine präzise Steuerung und einen leisen Betrieb. Schwimmerventile dieser Art dienen Reinwassertanks. Die weltweite Nachfrage nach Kugelschwimmerventilen erreichte im Jahr 2024 2,1 Milliarden US-Dollar und könnte bis 2033 3,5 Milliarden US-Dollar erreichen. Wie hält man den Wasserstand konstant? Entscheidend ist das Gleichdruckprinzip.
Wichtige Erkenntnisse
Ein Gleichgewichtsschwimmerventil regelt den Wasserstand mit Schwimmer und Hebel, ohne Strom.
Es gleicht den Druck mit einem Pilotventil und einer Membran aus und ist somit präzise und leise.
Dieses Ventil stoppt Wasserschläge und verringert den Verschleiß, wodurch es für Systeme mit hohem Durchfluss zuverlässig ist.
Es funktioniert gut in Frischwassertanks, Reservoirs und Viehtränkesystemen.
Dieses Design erfordert wenig Wartung und hält den Wasserstand über Jahre hinweg konstant.

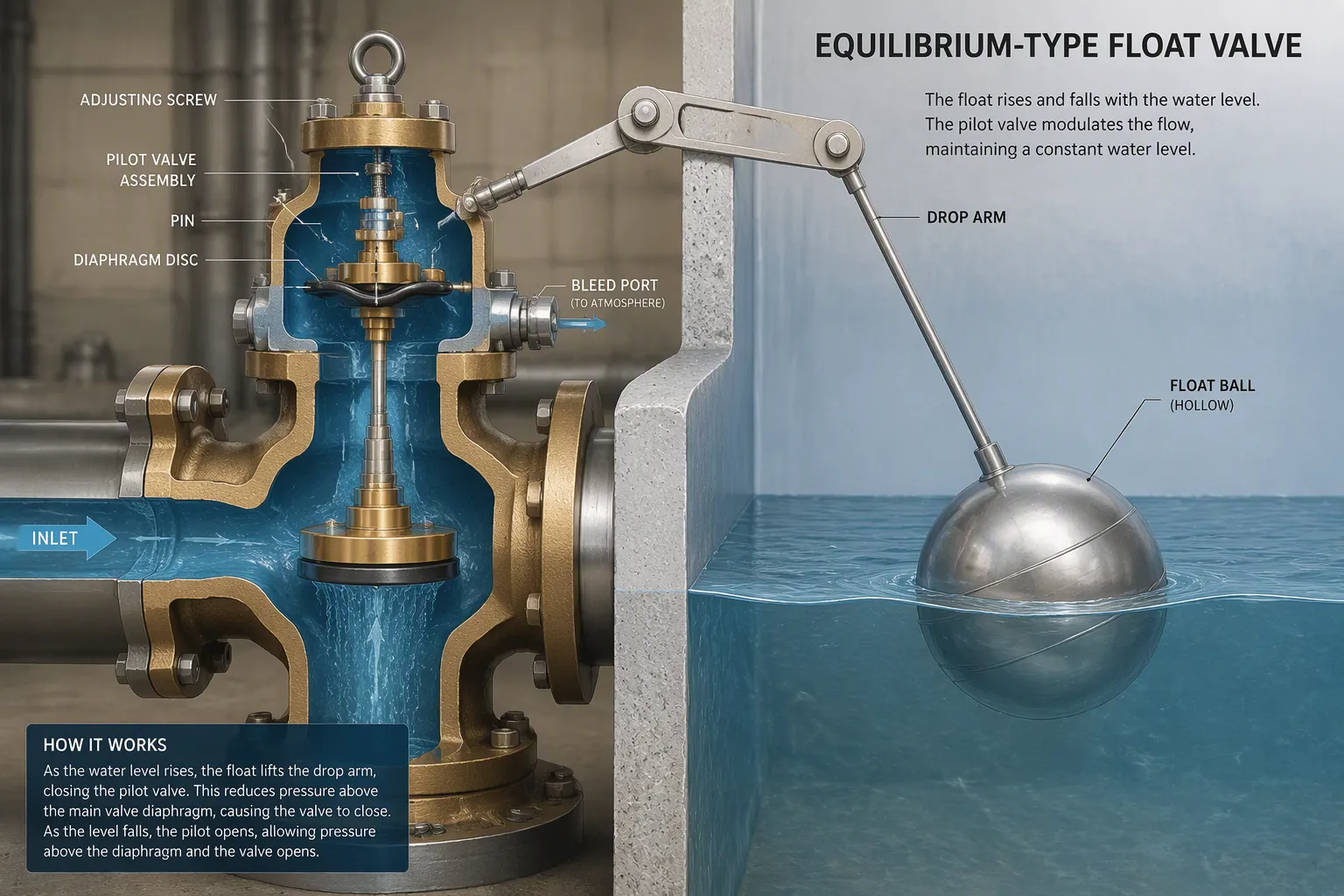

Hauptbestandteile eines Gleichgewichts-Schwimmerventils
Schwimmer, Hebel und Fallarm
Die Schwimmerkugel und der Hebel erkennen Veränderungen in der freien Flüssigkeitsoberfläche. Eine hohle Metall- oder Kunststoffkugel ruht auf dem Wasser. Der Ball steigt und fällt mit der Höhe. Diese Bewegung dreht den Hebel. Es ist mit dem Ventilkörper verbunden. Der Auftrieb treibt die Bewegung an, nicht Elektrizität.
Der Fallarm positioniert den Schwimmer im Tank. Diese schwenkbare Verbindung hält den Ball von Wänden und einströmendem Wasser fern. Der Fallarm vervielfacht die Bewegung des Balls. Ein kleiner Abfall des Flüssigkeitsspiegels erzeugt eine größere Bewegung am Ventilende. Der Fallarm und der Hebel müssen sich frei bewegen können. Reibung verzögert die Korrektur und führt zu einer ungleichmäßigen Regulierung. Hersteller verwenden korrosionsbeständige Materialien. Reinwassertanks laufen oft viele Jahre.
Pilotventil und Membran
Das Pilotventil und die Membran wirken zusammen. Sie steuern das Hauptventil. Der Pilot ist ein kleines Ventil. Es bewegt sich mit dem Schwimmerhebel. Die Membran ist eine flexible Scheibe im Ventilkörper. Das Gleichgewichtsschwimmerventil mit beweglichem Stift verwendet einen kleinen Pilotstift. Dieser Stift gibt Wasser aus der Membrankammer ab.
Wenn der Schwimmer absinkt, öffnet der Pilot eine Entlüftungsöffnung. Wasser entweicht. Der druckempfindliche Membranmechanismus biegt sich nach oben. Die Membran hebt das Hauptventil von seinem Sitz. Wasser fließt durch das Einlassventil in den Tank. Dieses Schwimmerventil öffnet große Durchgänge mit sehr geringem Kraftaufwand. Schwimmerventile dieser Art nutzen den Piloten. Der Pilot reduziert den Aufwand.
Wenn das Wasser den Sollwert erreicht, schließt der Pilot die Entlüftungsöffnung. Auf der Membran baut sich Wasserdruck auf. Dieser Druck drückt die Membran nach unten. Dadurch wird das Hauptventil in Position gebracht. Ein Ausgleichskolben im Inneren des Ventils gleicht die Kräfte aus. Das Gleichgewichtsschwimmerventil verdankt seinen Namen dieser ausgewogenen Konstruktion.
Das Design reduziert mechanische Belastungen und Geräusche. Schwimmerventile können Systeme mit hohem Durchfluss ohne übergroße Schwimmer steuern. Das Drehmoment am Hebel bleibt gering. Der Pilot braucht nur eine kleine Bewegung. Die meisten Schwimmerventile arbeiten geräuschlos. Der Druckunterschied am Hauptventil bleibt gering. Diese Schwimmerventile arbeiten zusammen. Sie halten den Tank auf einer stabilen Markierung.

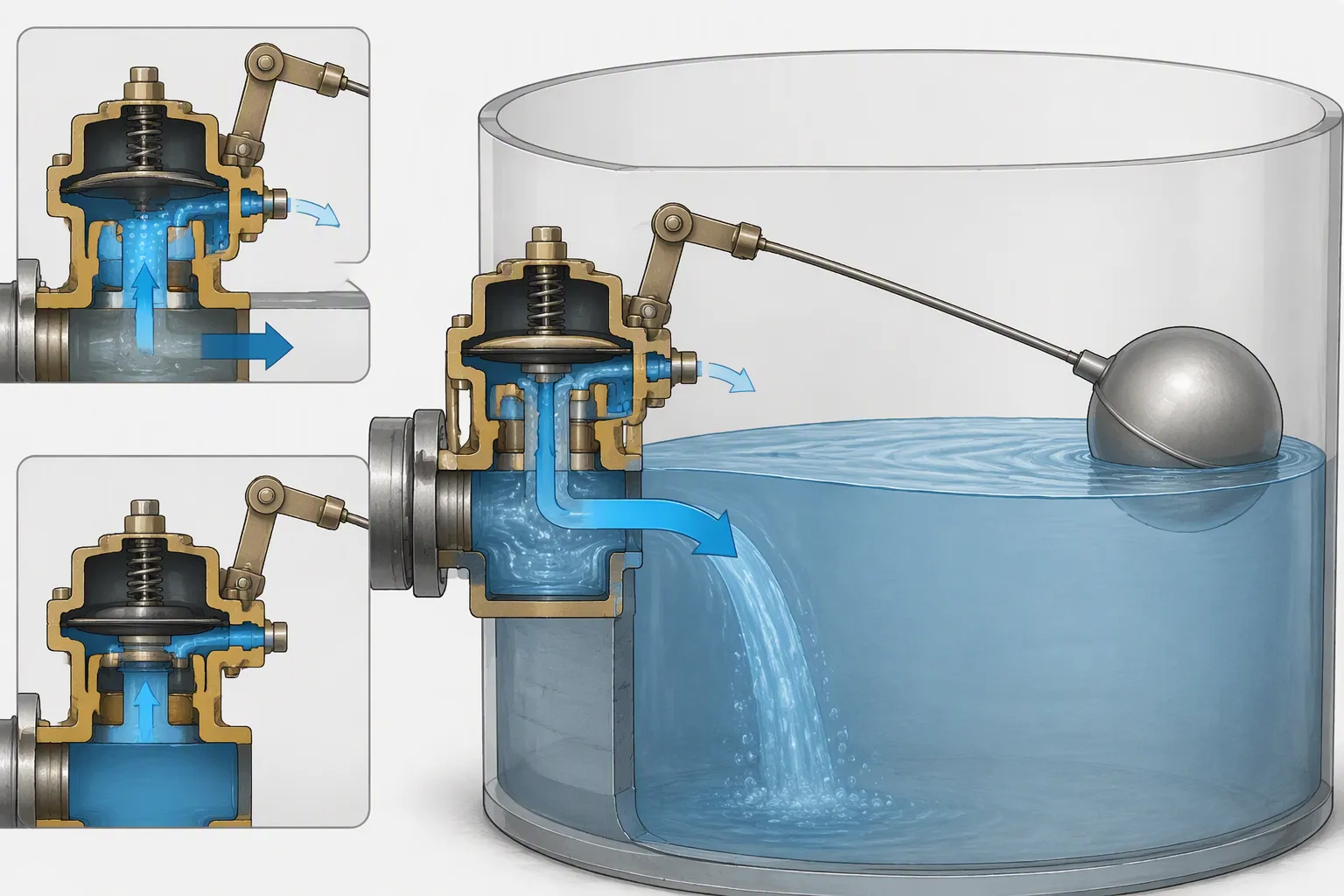

Wie ein Gleichgewichtsschwimmerventil funktioniert
Das Gleichgewichtsschwimmerventil führt jedes Mal, wenn sich der Wasserstand ändert , die gleichen einfachen Schritte aus . Es steuert den Flüssigkeitsfluss durch eine Reihe von Druckänderungen, nicht durch mechanische Kraft. Zunächst sinkt die Wasseroberfläche. Der Schwimmball geht mit ihm unter. Der Hebelarm kippt nach unten. Diese Bewegung öffnet die kleine Pilotöffnung. Der Wasserdruck verlässt die Membrankammer und gelangt in den Tank. Wenn dieser Druck weg ist, drückt die Einlassseite die Membran nach oben. Das Hauptventil hebt von seinem Sitz ab. Dann tritt der maximale Wasserdurchfluss ein. Der Tank beginnt sich zu füllen.
Viele Schwimmerventile funktionieren auf diese Weise. Das Gleichgewichtsschwimmerventil macht den Prozess genauer. Denken Sie jetzt über das Gegenteil nach. Wenn sich der Tank füllt, steigt der Schwimmer und hebt den Hebelarm an. Der Arm drückt eine kleine Unterlegscheibe oder einen kleinen Stift gegen die Pilotöffnung. Dadurch wird es vollständig abgedichtet. Die Dichtung fängt den Wasserdruck oben auf der Membran ab. Die Auslassseite ist für den normalen Luftdruck geöffnet, daher ist der Einlassdruck stärker. Dieses Ungleichgewicht drückt das Zwerchfell nach unten. Dadurch sitzt das Hauptventil fest und stoppt den Zufluss. Der Druckunterschied leistet die harte Arbeit, nicht die physische Kraft.
Schritt-für-Schritt-Anleitung
Der Wasserspiegel sinkt . Die Schwimmkugel sinkt mit der Oberfläche.
Der Fallarm dreht den Hebel und öffnet das Pilotventil.
Wasser verlässt die Membrankammer, sodass der Druck oben abfällt.
Der Wassereinlassdruck drückt die Membran nach oben und hebt das Hauptventil an.
Durch den breiten Ventilsitz füllt sich der Tank wieder.
Das System funktioniert auch umgekehrt. Wenn das Wasser den eingestellten Wert erreicht, wird der Schwimmer durch den Auftrieb nach oben gedrückt. Der Hebel dichtet das Pilotloch ab. Der Eingangsdruck baut sich auf der größeren Membranoberfläche auf. Es überwältigt die Kraft unten. Das Hauptventil schließt vollständig. Diese automatische Reaktion ist eine negative Rückkopplungsschleife . Das System korrigiert seinen eigenen Fehler immer vom Zielniveau aus . Jede Änderung der Tankhöhe führt zu einer sofortigen Reaktion.
Ausbalancierte Druckwirkung
Der Kern dieser Konstruktion ist der Kräfteausgleich. Wenn das Ventil geschlossen ist, entspricht die nach unten drückende Federkraft dem ausgeglichenen Wasserdruck, der nach oben drückt. Ändert sich der Tankfüllstand, verschieben sich die Kräfte und das Ventil reagiert entsprechend. Sinkt der Wasserstand um einige Zentimeter, öffnet sich das Ventil nur noch geringfügig. Ein größerer Tropfen öffnet ihn vollständig und lässt einen Schwall einströmenden Wassers auffangen. Diese proportionale Reaktion hält den Tank stabil und verhindert ein schnelles Wechseln.
Ein Ausgleichskolben im Inneren des Ventils gleicht die Kräfte von beiden Seiten aus. Es verhindert, dass eine schwere Einlassleitung das Ventil zuschlägt. Dieses ausgewogene Design macht auch die Schließbewegung weicher. Der Wasserdruck baut sich langsam auf, anstatt einen Mechanismus auszulösen, sodass das Ventil einen Wasserschlag vermeidet. Das Rohr wackelt nicht. Das System klappert nicht. Viele Schwimmerventile machen beim Schließen ein lautes Klappern, aber das Gleichgewichtsventil schließt mit einem sanften Druck.
Das Gleichgewicht bedeutet auch, dass der Schwimmer unabhängig vom Eingangsdruck die gleiche leichte Arbeit verrichtet. Jede Art von Schwimmerventil muss einen Hebel bewegen, aber dieses öffnet nur einen winzigen Pilotstift. Der Pilot kümmert sich um die großen Einsatzkräfte. Der Bediener kann den Sollwert einfach anpassen und das Ventil hält über Jahre hinweg einen konstanten Wert. Diese ausgewogene Anordnung hält das Wasser an einer stabilen Markierung und sorgt für eine gleichmäßige, leise Leistung.
Gleichgewichtstyp vs. Standard-Schwimmerventil
Design- und Leistungsunterschiede
Direkte Hebelwirkung treibt ein Standarddesign an . Ein Hebel ist mit der Schwimmerkugel verbunden. Dieser Hebel drückt das Ventil gegen den einströmenden Durchfluss zu. Ein großer Schwimmer muss den Leitungsdruck am Ventilsitz überwinden. Dieser Aufbau erzeugt ein hohes Drehmoment am Drehpunkt und führt außerdem zu plötzlichen Stopps. Wenn das Wasser den Sollwert erreicht, schlagen Standardgeräte oft zu.
Das Gleichgewichtsdesign funktioniert anders. Ein kleines Pilotventil und eine Membran bewegen das Hauptventil. Der Schwimmer löst nur den Piloten aus. Das Betriebsdrehmoment sinkt stark. Der Schwimmer kann auch dann klein bleiben, wenn das Hauptventil große Durchflussmengen verarbeitet. Dieser Membran-Kugelhahn nutzt die Versorgungsleitung für die schwere Arbeit. Das Design gleicht den Wasserdruck über das Hauptventil aus. Die Einlassseite drückt die Membran nach oben. Druck auf der gegenüberliegenden Seite gleicht die Kräfte aus. Schwimmerventile dieser Bauart reagieren problemlos auf kleine Veränderungen. Sie halten den Tank an einem stabilen Punkt, ohne zu klappern.
Wenn ein ausgeglichenes Schwimmerventil die bessere Wahl ist
Bei großen Tanks oder hohen Füllraten Standardeinheiten sorgen dafür, dass der Schwimmkörper die gesamte Versorgungslinie bekämpft. Ein großes Rohr kann diese Arbeit unmöglich machen. Der Gleichgewichtstyp vermeidet den Kampf. Es öffnet den Pilotanschluss und das Hauptventil bewegt sich erst, nachdem sich der Wasserdruck ausgeglichen hat. Diese Funktion eignet sich für Reservoirs, Reinwassertanks und Viehtränkesysteme. Diese Systeme laufen oft ohne Aufsicht. Ein zuverlässiges Schwimmerventil verhindert ein Überlaufen und sorgt für einen konstanten Füllstand. sollten Betreiber diese Bauform wählen .
Entlastete Schwimmerventile schützen zudem die Rohre. Standard-Schwimmerventile schließen schnell. Ein schnelles Schließen sendet eine Schockwelle namens Wasserschlag aus. Mit der Zeit kann dieser Druck die Gelenke lockern oder das Ventil beschädigen. Das ausgewogene Design schließt langsam, während sich die Membrankammer wieder füllt. Diese Schwimmerventile laufen leise und benötigen weniger Wartung. Die kleine Schwimmbewegung trägt dazu bei, dass der Hebel und der Pilotensitz länger halten. Eine konstante Wasseroberfläche schützt die Pumpen vor Kurzzyklen. Für Tanks mit hohem Durchfluss bleibt der Gleichgewichtstyp die sicherere Wahl.
Häufige Verwendungen und Vorteile von Gleichgewichtsschwimmerventilen
Typische Anwendungen
Gleichgewichtsschwimmerventile eignen sich gut für sauberes Wasser. Sie werden in Reinwassertanks, Reservoirs und Viehtränkesystemen eingesetzt. Diese Ventile können einen eingestellten Wasserstand ohne Strom halten. Ein Füllventil öffnet und schließt selbstständig. Mehrere Auslassöffnungen verteilen das einströmende Wasser rund um den Tank. Dieses Design verhindert, dass die Tanks überlaufen oder sich zu sehr füllen.
Der mechanische Aufbau eignet sich hervorragend für abgelegene Orte. Das Ventil benötigt keine Verkabelung oder Sensoren. Wenn der Wasserstand sinkt, sinkt der Schwimmer und der Pilot öffnet. Wasser läuft ein, bis der Schwimmer seine eingestellte Höhe erreicht. Diese Schwimmerventile reagieren auf jede Veränderung. Ein kleines Leck verursacht eine kleine Korrektur. Ein großer Zug öffnet das Ventil vollständig. Wassertanks bleiben auf dem Niveau, das sie benötigen.
Vorteile für die Wasserstandskontrolle
Der größte Vorteil ist ein gleichmäßiger, kontrollierter Wasserstand. Das Ventil öffnet nur so viel wie nötig. Ein kleiner Tropfen Wasser lässt es ein wenig aufgehen. Ein größerer Tropfen sorgt dafür, dass es sich weiter öffnet. Der Ausgleichskolben hält den Druck im Hauptventil gleich. Auf der Membran baut sich langsam Wasserdruck auf. Anschließend schließt das Ventil mit einem sanften Druck. Arbeiter hören kein Klopfen aus den Rohren.
Die meisten Schwimmerventile nutzen direkte Kraft. Der Gleichgewichtstyp verwendet stattdessen einen Piloten. Dieses ausgewogene Design schützt auch das System. Der Wasserdruck bleibt auf beiden Seiten der Membran ausgeglichen. Der Schwimmerhebel bewegt nur einen kleinen Pilotstift. Ein hoher Eingangsdruck erschwert nicht die Bewegung des Ventils. Diese Ventile eignen sich gut für Systeme mit hohem Durchfluss. Sie laufen viele Jahre lang leise. Der Mechanismus verschleißt selten. Der Schwimmer leistet leichte Arbeit. Die Besatzungen können den Sollwert schnell anpassen. Das Ventil hält dann den normalen Wasserstand bis zum nächsten Wechsel.
Der Wasserstand sinkt erneut und der Zyklus wiederholt sich. Das Ventil kehrt jedes Mal in die gleiche stabile Position zurück. Dies macht das Ventil zu einer guten Wahl für Reinwassertanks. Sein sanftes Schließen verhindert Wasserschläge. Dadurch halten Rohre und Verbindungen länger. Das gleichmäßige Ansprechverhalten schützt die Pumpen auch vor Kurzzyklen. Ein konstanter Füllstand bedeutet weniger Pumpenstarts und -stopps.
Ein Gleichgewichtsschwimmerventil ist ein mechanisches Gerät. Es hält das Wasser mithilfe eines Schwimmers, eines Hebels und eines ausgeglichenen Drucks auf einem festgelegten Niveau. Der Auftrieb bewegt den Schwimmer. Der Schwimmer öffnet ein kleines Pilotventil. Dieser Pilot verschiebt ein Zwerchfell. Die Membran öffnet oder schließt das Hauptventil. Dieses Design hält den Wasserstand konstant und gleicht den Wasserdruck aus. Es reduziert Wasserschläge und läuft leise. Gleichgewichtsschwimmerventile eignen sich für Reinwassertanks, Reservoirs und Viehtränkesysteme. Diese Schwimmerventile benötigen keinen Strom und verschleißen selten. Für die Kontrolle sauberen Wassers bleiben sie eine zuverlässige und wartungsarme Wahl.
FAQ
Warum verwenden Schwimmerventile ein Pilotventil?
Gleichgewichtsschwimmerventile verwenden ein Pilotventil . Der Pilot öffnet eine kleine Entlüftungsöffnung. Der Wasserdruck hebt dann die Membran an. Der Schwimmer bewegt nur einen winzigen Stift. Standard-Schwimmerventile verwenden stattdessen eine direkte Hebelwirkung. Der Pilot reduziert das Betriebsdrehmoment stark.
Schließen Schwimmerventile langsam?
Ja. Nach und nach füllt sich die Membrankammer wieder. Auf der Membran baut sich Druck auf. Das Hauptventil sitzt mit einem sanften Druck. Diese langsame Aktion stoppt Wasserschläge. Standard-Schwimmerventile schlagen oft zu. Gleichgewichtsschwimmerventile schließen leise und schonen die Rohre.
Was passiert bei hohem Eingangsdruck?
Hoher Druck erschwert nicht die Bewegung des Ventils. Ein Ausgleichskolben gleicht die Kräfte im Hauptventil aus. Diese Schwimmerventile bewältigen hohen Durchfluss ohne Belastung. Der Schwimmer bewegt immer noch nur einen winzigen Pilotstift. Das Ventil sorgt für einen konstanten Wasserstand.
Wo funktionieren Schwimmerventile am besten?
Betreiber installieren diese Ventile in Frischwassertanks, Reservoirs und Viehtränkesystemen. Ein Gleichgewichtsfüllventil benötigt keinen Strom. Es öffnet und schließt sich von alleine. Dieses Design hält den Sollwert über viele Jahre hinweg. Leiser Betrieb verhindert Überlauf.
